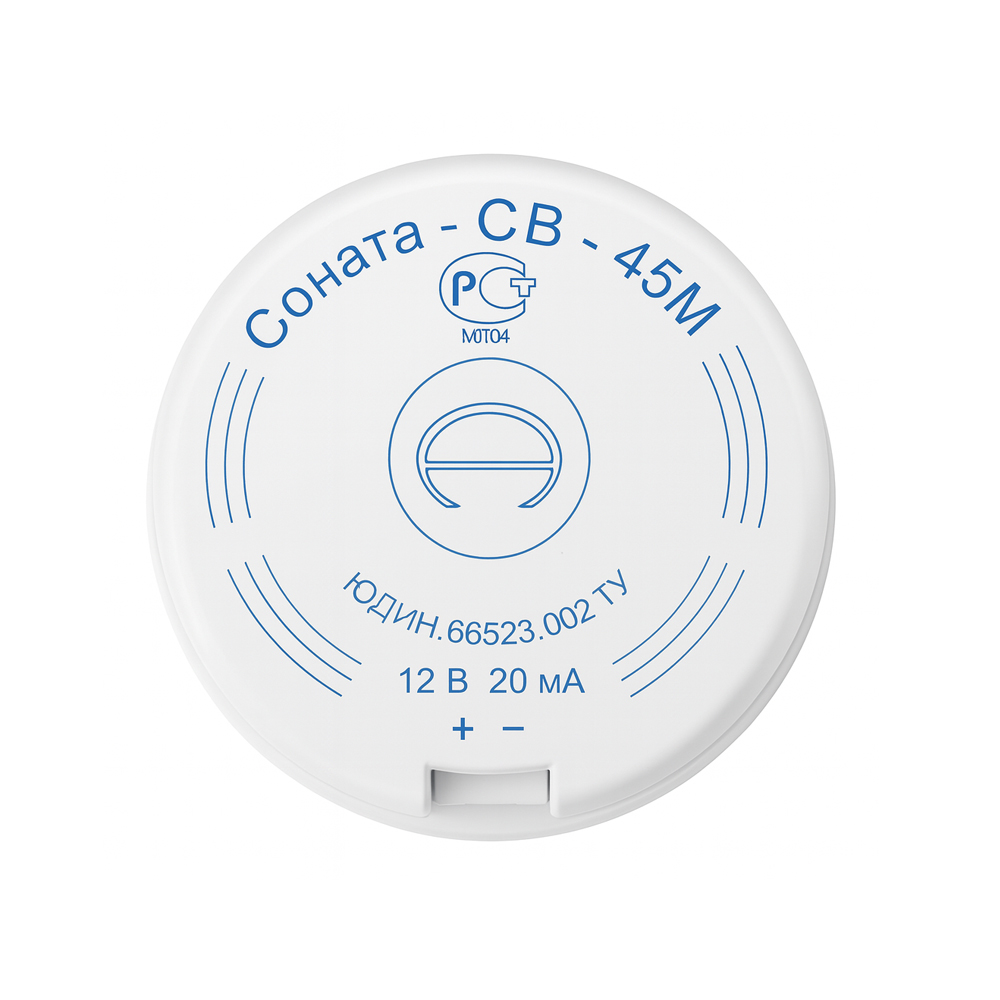

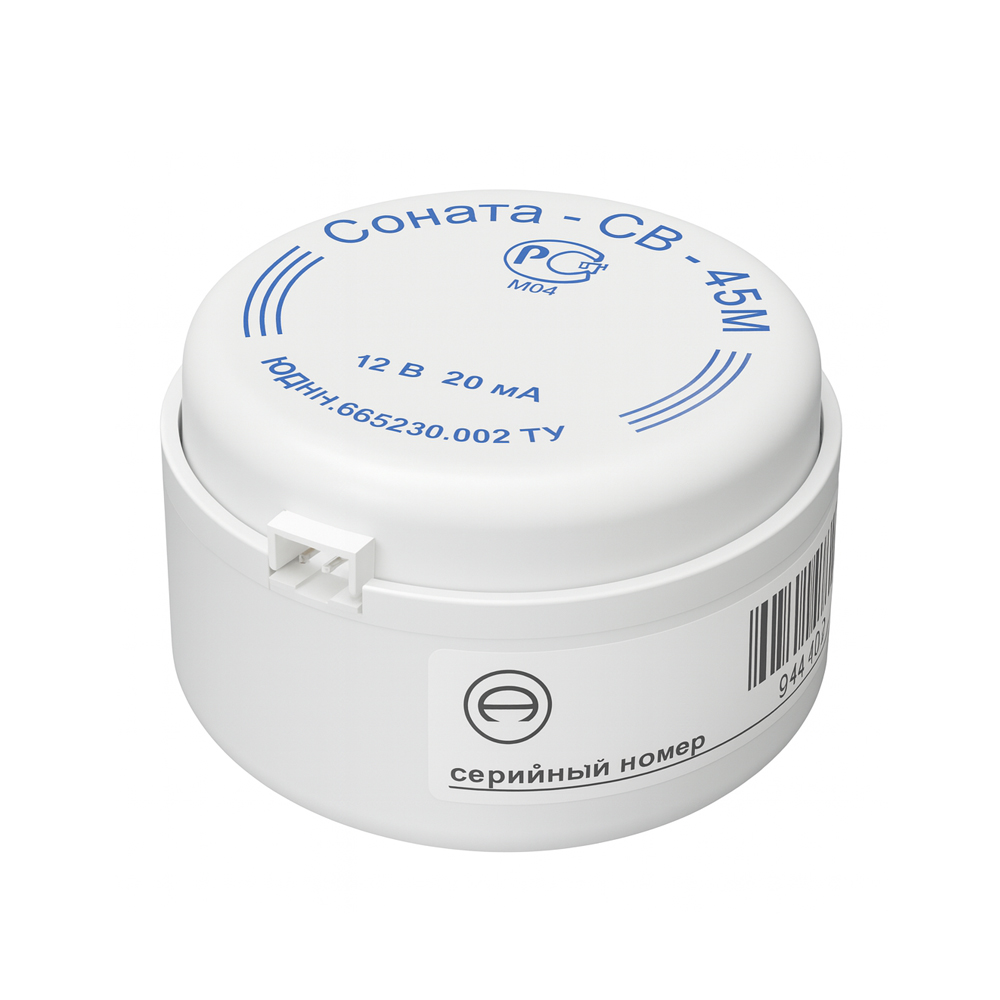

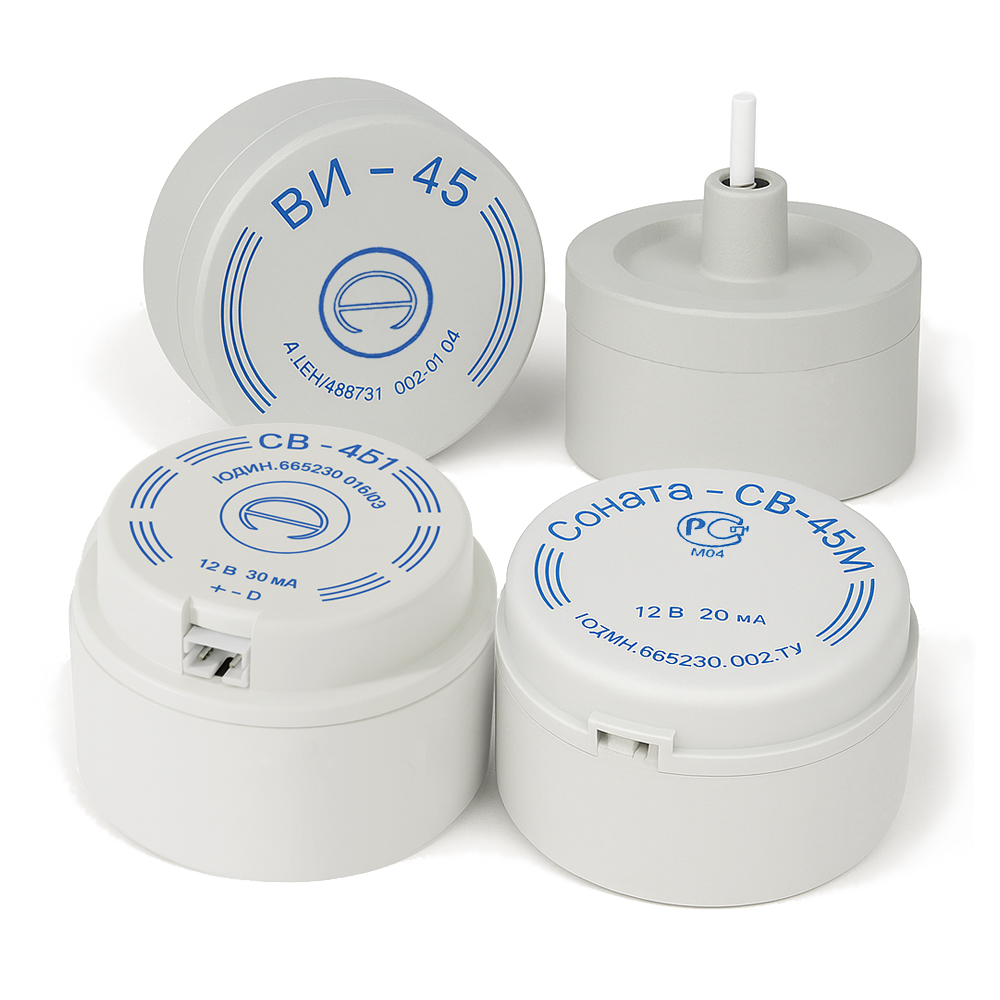

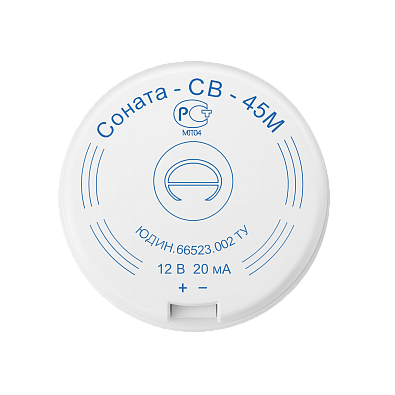

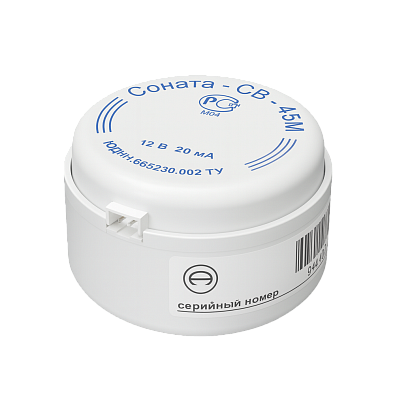

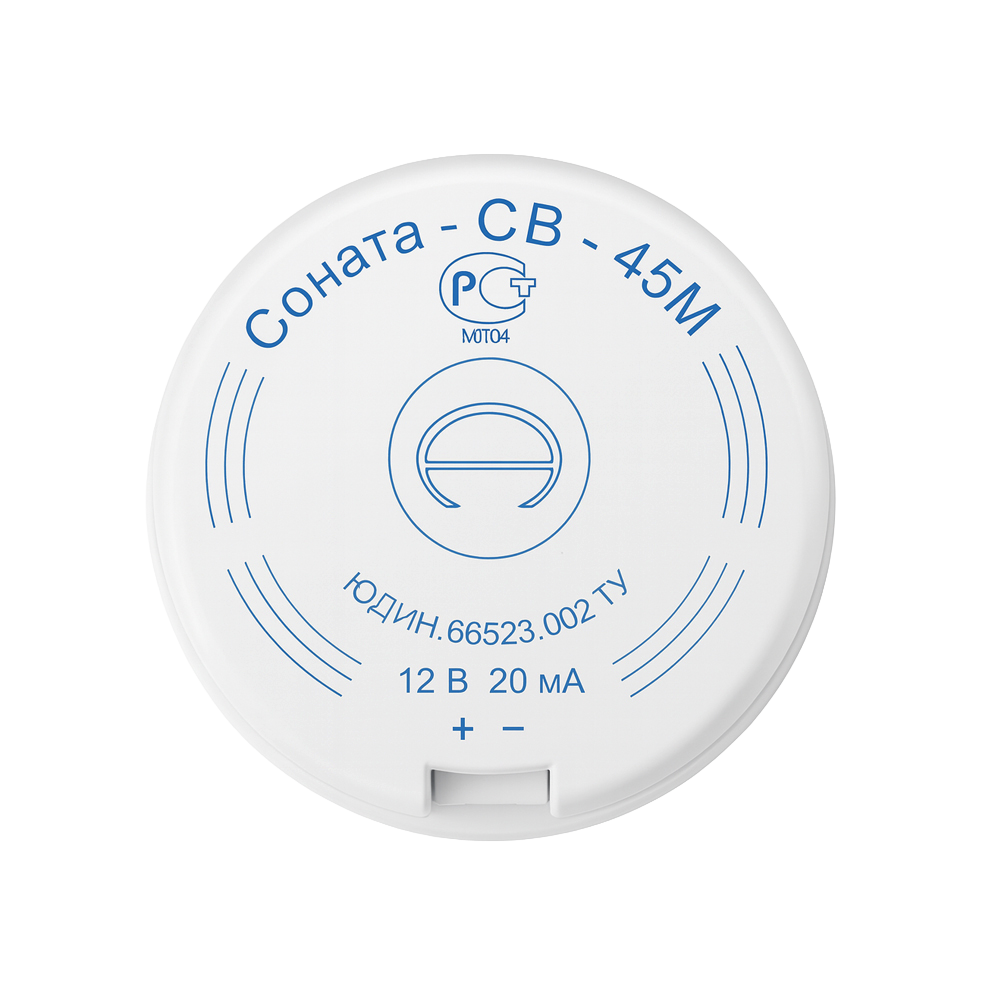

Соната СВ-45М

Артикул: 00599
ВНИМАНИЕ! Снят с производства. Замена Соната СВ-4Б
  • Генератор-виброизлучатель (модуль, 5 октав, тяжелый) для создания системы акустической и виброакустической защиты "Соната-АВ" модель 2Б.
  • Система акустической и виброакустической защиты "Соната-АВ" модель 2Б предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно
  • Используется от утечки по акустическим и виброакустическим каналам, также и на коммерческих объектах
  • ООО "Детектор Системс" - официальный поставщик приборов Соната в РФ с 2007 года.

Мы на портале поставщиков
Заказ
доставка 1 - 5 дней
Интересует это оборудование, но есть вопросы?
позвоните мне
Нажимая кнопку «Заказать звонок», я подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных.
Ваша заявка принята.
Пожалуйста, ожидайте нашего звонка.

Соната-АВ, модель 2Б
СВАЗ  с индивидуальными (независимым) шумовым возбуждением излучателей (5 октав).

   Система акустической и виброакустической защиты (СВАЗ) "Соната-АВ" модель 2Б предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно, от утечки по акустическим и виброакустическим каналам.


  Тип базового элемента
Базовый элемент

Генератор-виброизлучатель ("тяжелый")
"Соната-СВ-45М"
Генератор-виброизлучатель ("легкий")
"Соната-СП-45М"
Генератор-аудиоизлучатель
"Соната-СА-65М"
Сетевой блок электропитания
"Соната-ИП1", "Соната-ИП3"

  На основе блоков "Соната-ИП1" и "Соната-ИП3" возможно построение комплексов СВАЗ.
  Кроме того, для выполнения начальных настроек генераторов-излучателей аппаратуры "Соната-АВ" модель 2Б могут использоваться программатор "Соната-ПРГ1", и блок питания и управления "Соната-ИП3" в режиме программатора.

 Внешний вид базовых элементов модели 2Б:

Генераторы-излучатели
Генераторы излучатели.png

Блоки электропитания (и управления)
Блоки питания Соната-АВ.png

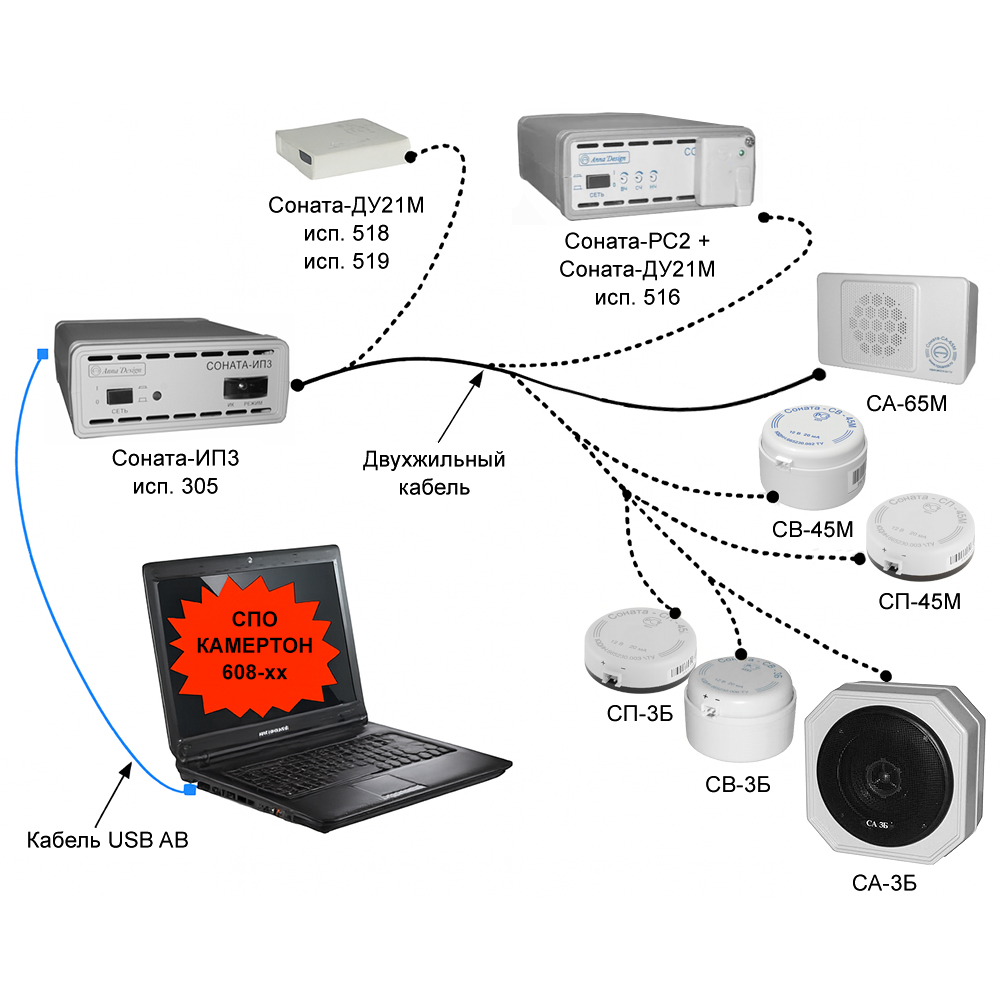

Системным признаком модели 2Б аппаратуры "Соната-АВ" является построение по принципу "единый источник электропитания + генераторы-излучатели" (см. рис. ниже):

Соната-АВ схема2.jpg

Основными положительными следствиями такого построения являются:
А) относительно невысокая стоимость системы, а также простота ее проектирования и монтажа при малом количестве и/или большом разнообразии типов нагрузок (возможно подключение к одному питающему шлейфу любых сочетаний генераторов-излучателей);
Б) потенциально более высокая стойкость защиты информации от акустической речевой разведки вследствие статистически независимого возбуждения маскирующего шума во всех каналах утечки;
В) потенциально меньшее побочное мешающее действие СВАЗ вследствие возможности регулировки интегрального уровня и корректировки спектра каждого генератора-излучателя.
Г) возможность построения "адаптивной" ("многопрофильной") СВАЗ, обеспечивающей выполнение требований по защищенности при различных вариантах использования помещения ("один в кабинете", "совещание". "аппаратура звукоусиления включена").
   Основным отрицательным следствием такого построения аппаратуры является потенциально более высокая*) стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит не только электроакустический преобразователь, но и генератор электрического шумового сигнала и является более сложным (следовательно – более дорогим) устройством, чем электроакустический преобразователь.
   Примечание.
   *) Вследствие возможности изготовления индивидуальных генераторов электрического шумового сигнала с использованием технологий массового производства ожидается быстрое снижение их стоимости и, следовательно, снижение разницы в ценах систем с центральным генератором и многогенераторных систем.

Основные технические характеристики блоков электропитания
Параметр
Значение
"Соната-ИП1"
"Соната-ИП3"
Количество физических выходов (логически управляемых устройств)
1 (нет)
1 (255)1)
Номинальное значение выходного напряжения:
12,5 ± 2 В
12,5 ± 1 В2)
Наличие стабилизатора напряжения
Есть
Есть
Максимальный ток в нагрузке
0,3 А
1,5 А 3)
Максимально допустимое количество подключаемых генераторов-излучателей4):

 - с потребляемым током до 20 мА ("Соната-СВ-45М", "Соната-СП-45М");
15
75
 - с потребляемым током до 45 мА ("Соната-СА-65М");
7
33
Наличие входа ДУ (интерфейс):
нет
есть
Электропитание изделия
Сеть ~220 В / 50 Гц
Габариты блока
178х58х52 мм
142х60х167 мм
Вес блока
0,56 кг
0,56 кг
Условия эксплуатации:


 - температура окружающей среды
от +5 °С до +40 °С
 - относительная влажность воздуха
до 70 % при t° = 25 °С
Максимальная продолжительность непрерывной работы Изделия, не менее
8 часа
   Примечания.
1) Возможно адресное управление каждым подключаемым к Изделию устройством.
2) При обмене командами изделия "Соната-ИП3" с другими элементами комплекса напряжение питания отличается от указанного.
3) Указанное значение соответствует установившемуся режиму работы с учетом способности изделия сохранять работоспособность при переходных процессах.
4) Указано максимальное количество генераторов-излучателей одного типа, работающих на максимальных уровнях шума и самом "неблагоприятном" спектральном профиле. Максимальное количество генераторов-излучателей может быть ограничено характеристиками кабеля к которому они подключены (Рекомендации по расчету максимально возможного количества генераторов-излучателей (и др. элементов комплекса), подключаемых к изделию "Соната-ИП3")

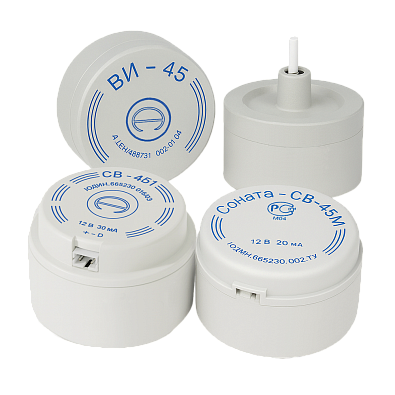

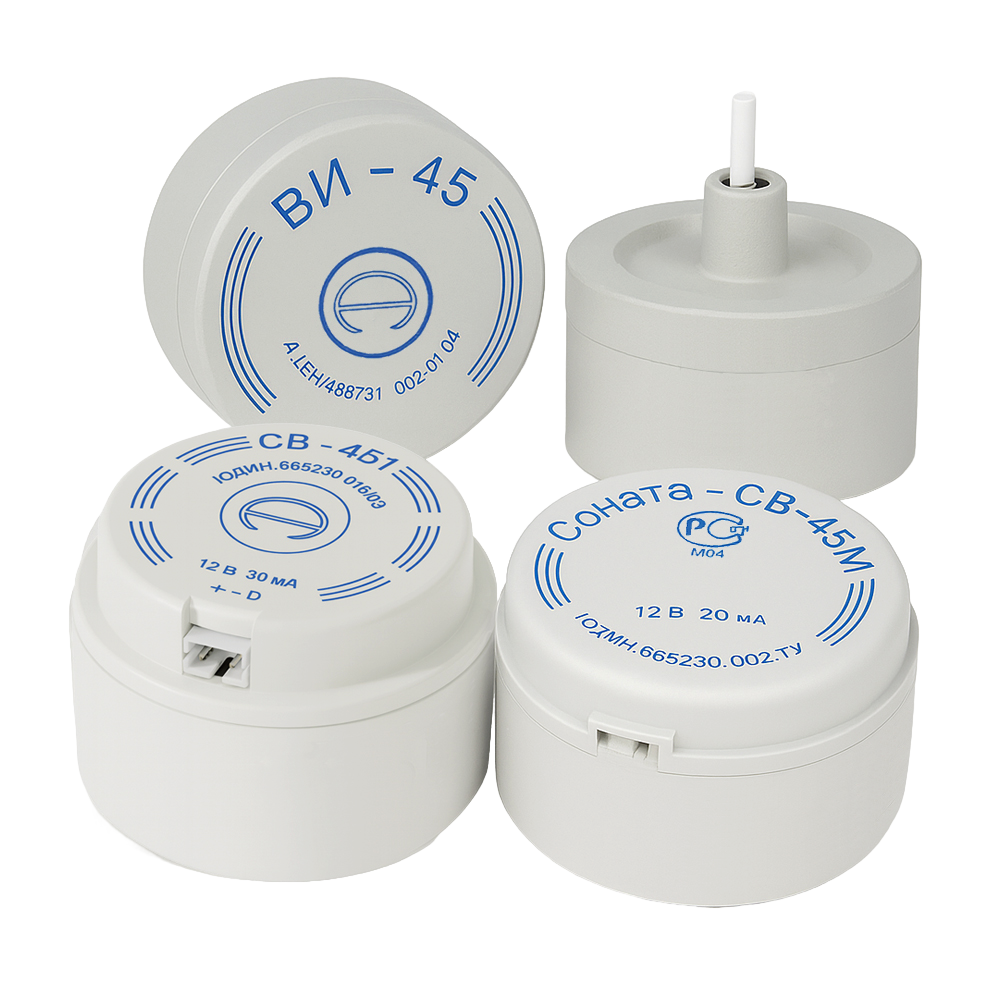

   "Тяжелые" генераторы-виброизлучатели "Соната-СВ-45М"  являются комбинацией широкополосного электроакустического преобразователя повышенной мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в массивных элементах защищаемого помещения таких, как:
   - ограждающие конструкции помещения (стены, потолок, пол, двери);
   - массивные окна;
   - трубы систем тепло-, водо- и газоснабжения и т.п.

   "Легкие" генераторы-виброизлучатели "Соната-СП-45М" являются комбинацией специализированного электроакустического преобразователя малой мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в относительно легких (тонких) элементах защищаемого помещения таких, как остекление окон (дверей, офисных перегородок и т.п.).

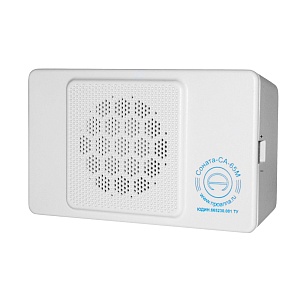

  Генераторы-аудиоизлучатели "Соната-СА-65М" являются комбинацией электроакустического преобразователя и генератора электрического шумового сигнала и предназначены для возбуждения акустического шума в различных полостях. Конструкция и размеры генераторов-аудиоизлучателей и элементов их крепления оптимизированы для их установки:
   - в надпотолочном пространстве;
   - в вентиляционных каналах;
   - в дверных тамбурах.

Основные технические характеристики генераторов-излучателей:

Параметр
"Соната-СА-65М"
"Соната-СП-45М"
"Соната-СВ-45М"
Полоса воспроизводимых частот
175 - 5600 Гц (5 октав)
Ток потребления (номинальный)
45 мА
20 мА
Максимальное число индивидуальных адресов
239
Максимальная продолжительность непрерывной работы Изделия
Не ограничена
Габариты Изделия
42х72х120 мм
D= 48 мм
H= 19 мм
D= 53 мм
H= 38 мм
Масса Изделия
0,18 кг
0,03 кг
0,22 кг
Условия эксплуатации:

- температура окружающей среды
от +5 °С до +40 °С
- относительная влажность воздуха
до 70 % при t° = 25 °С

   Начальная установка и корректировка интегрального уровня и спектра шума, создаваемого изделиями "Соната-СА-65М" , "Соната- СВ-45М"  и "Соната-СП-45М" и  осуществляется при помощи программаторов.
   Генераторы-излучатели новой серии (арт. 95403,  93405 и 94405) позволяют реализовать "динамическое" изменение настроек СВАЗ (т.е. оперативный выбор одного из 16 заранее "прописанных" сочетаний "спектр/интегральный уровень") в ходе эксплуатации системы.
  Это необходимо, например, для повышения комфорта использования выделенного помещения с учетом текущего варианта его использования:
   - "включена/выключена аппаратура звукоусиления";
   - "работа с документами/совещание" и т.п..
  Воспользоваться этой функцией возможно только при использовании при использовании блока питания и управления "Соната-ИП3" исп. 305 и старше.
   Параметры установки сохраняются в энергонезависимой памяти изделий.

  При сборке комплекса ВАЗ подключение генераторов-излучателей "Соната-СА-65М", "Соната-СВ-45М"  и "Соната-СП-45М" к источнику электропитания может быть произвольным при выполнении ограничительных требований:
   - не превысить нагрузочную способность источника электропитания;
   - все изделия подключать к источнику электропитания параллельно;
   - группировать изделия поканально с учетом возможностей по дистанционному управлению каналами блока электропитания.

    Спектры электрического шумового напряжения на входах электромеханических преобразователей изделий "Соната-СА-65М", "Соната-СВ-45М"  и "Соната-СП-45М" представлены на рис. ниже:


*
Производитель сохраняет за собой право изменять технические характеристики, комплектацию и внешний вид товара без предварительного оповещения дилера.
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
