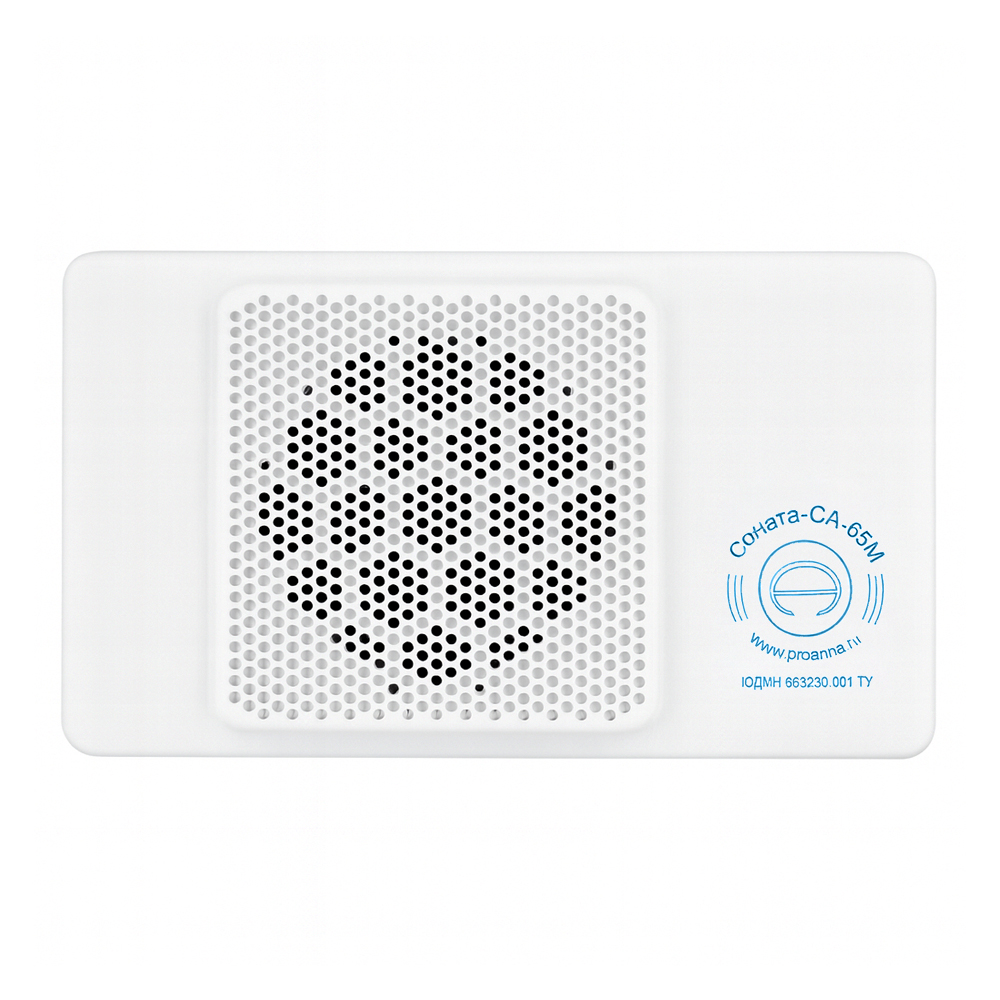

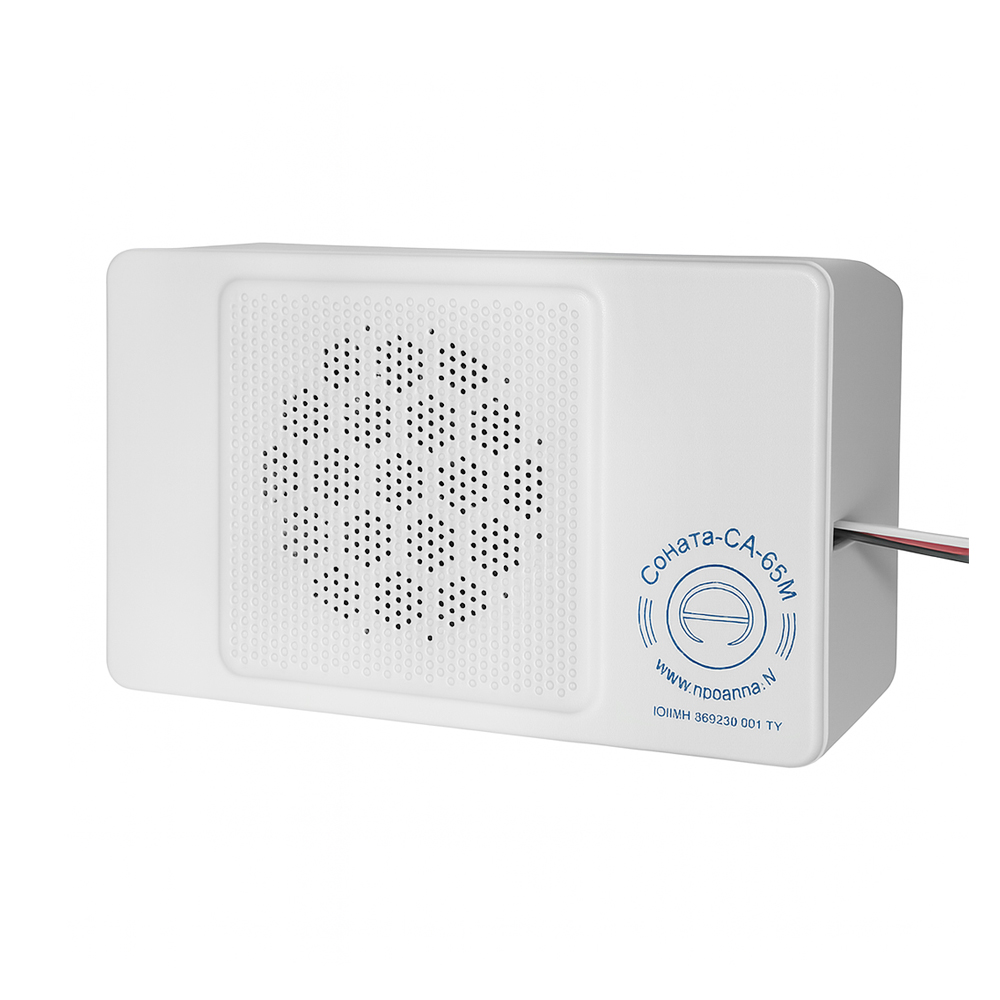

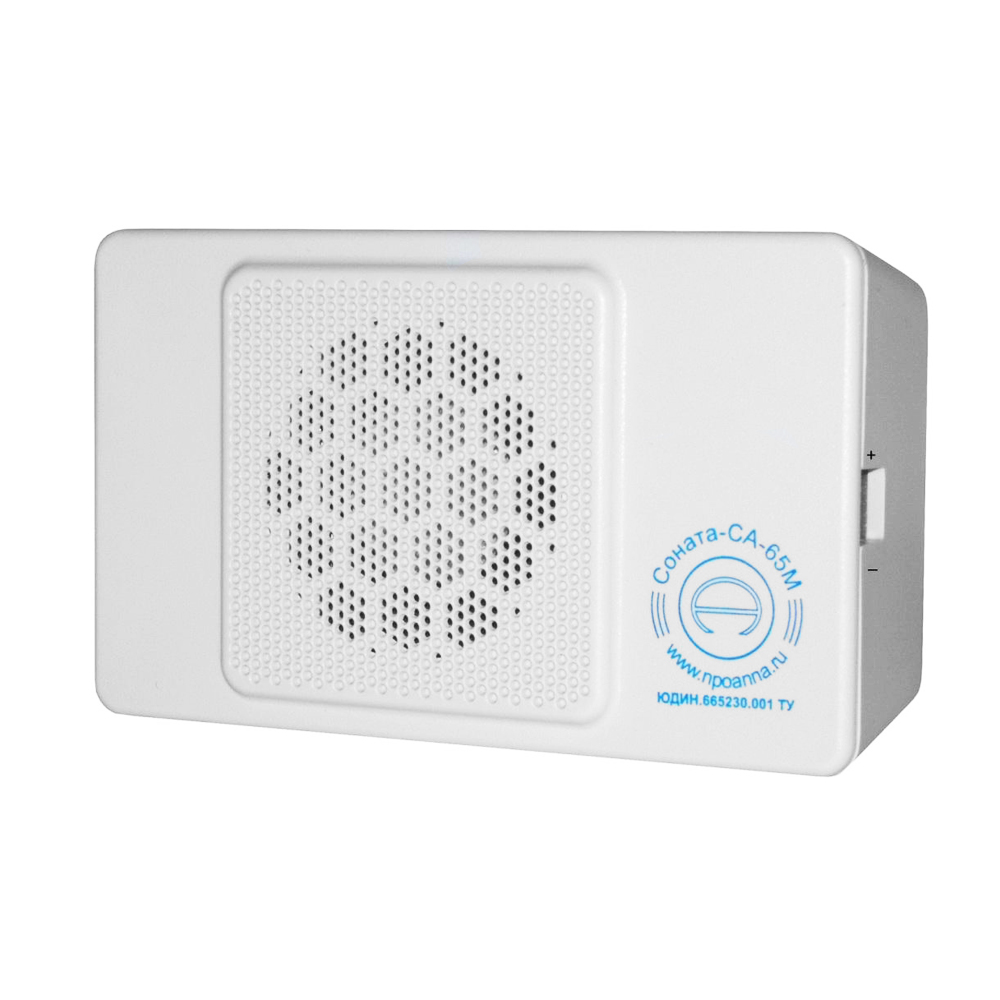

Соната-СА-65М (серт.ФСТЭК)

Соната-АВ, модель 2Б
СВАЗ  с индивидуальными (независимым) шумовым возбуждением излучателей (5 октав).

   Система акустической и виброакустической защиты (СВАЗ) "Соната-АВ" модель 2Б предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно, от утечки по акустическим и виброакустическим каналам.


Тип базового элемента	Базовый элемент
Генератор-виброизлучатель ("тяжелый")	"Соната-СВ-45М"
Генератор-виброизлучатель ("легкий")	"Соната-СП-45М"
Генератор-аудиоизлучатель	"Соната-СА-65М"
Сетевой блок электропитания	"Соната-ИП1", "Соната-ИП3"


  На основе блоков "Соната-ИП1" и "Соната-ИП3" возможно построение комплексов СВАЗ.
  Кроме того, для выполнения начальных настроек генераторов-излучателей аппаратуры "Соната-АВ" модель 2Б могут использоваться программатор "Соната-ПРГ1", и блок питания и управления "Соната-ИП3" в режиме программатора.

 Внешний вид базовых элементов модели 2Б:

Генераторы-излучатели



Блоки электропитания (и управления)

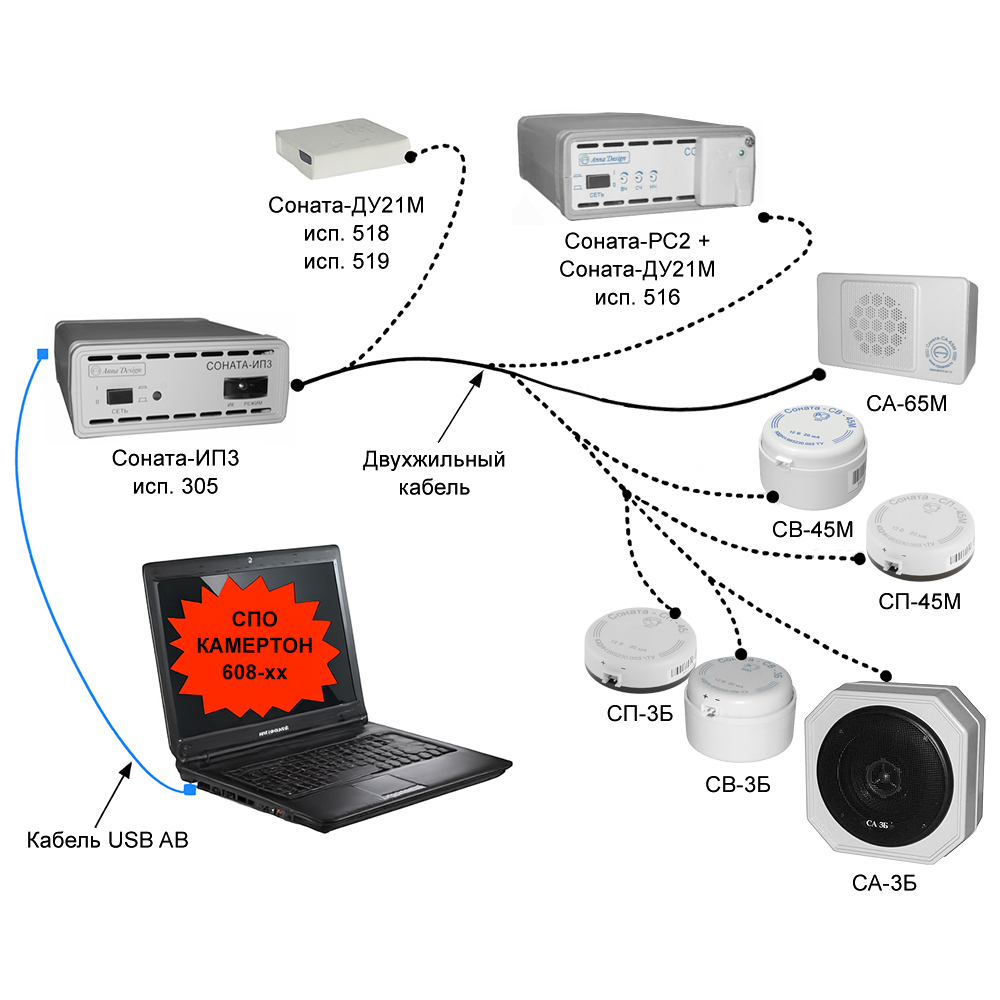

   Системным признаком модели 2Б аппаратуры "Соната-АВ" является построение по принципу "единый источник электропитания + генераторы-излучатели" (см. рис.). Этот подход был предложен, запатентован и апробирован НПП ООО "Анна" (патент № 27442, приоритет от 16.04.2002 г. и свидетельство на полезную модель № 24610 приоритет от 20.05.2002 г.)





Основными положительными следствиями такого построения являются:
А) относительно невысокая стоимость системы, а также простота ее проектирования и монтажа при малом количестве и/или большом разнообразии типов нагрузок (возможно подключение к одному питающему шлейфу любых сочетаний генераторов-излучателей);
Б) потенциально более высокая стойкость защиты информации от акустической речевой разведки вследствие статистически независимого возбуждения маскирующего шума во всех каналах утечки;
В) потенциально меньшее побочное мешающее действие СВАЗ вследствие возможности регулировки интегрального уровня и корректировки спектра каждого генератора-излучателя.
Г) возможность построения "адаптивной" ("многопрофильной") СВАЗ, обеспечивающей выполнение требований по защищенности при различных вариантах использования помещения ("один в кабинете", "совещание". "аппаратура звукоусиления включена").
   Основным отрицательным следствием такого построения аппаратуры является потенциально более высокая*) стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит не только электроакустический преобразователь, но и генератор электрического шумового сигнала и является более сложным (следовательно – более дорогим) устройством, чем электроакустический преобразователь.
   Примечание.
   *) Вследствие возможности изготовления индивидуальных генераторов электрического шумового сигнала с использованием технологий массового производства ожидается быстрое снижение их стоимости и, следовательно, снижение разницы в ценах систем с центральным генератором и многогенераторных систем.

Основные технические характеристики блоков электропитания

Параметр	Значение
	"Соната-ИП1"	"Соната-ИП3"
Количество физических выходов (логически управляемых устройств)	1 (нет)	1 (255)1)
Номинальное значение выходного напряжения:	12,5 ± 2 В	12,5 ± 1 В2)
Наличие стабилизатора напряжения	Есть	Есть
Максимальный ток в нагрузке	0,3 А	1,5 А 3)
Максимально допустимое количество подключаемых генераторов-излучателей4):
- с потребляемым током до 20 мА ("Соната-СВ-45М", "Соната-СП-45М");	15	75
- с потребляемым током до 45 мА ("Соната-СА-65М");	7	33
Наличие входа ДУ (интерфейс):	нет	есть
Электропитание изделия	Сеть ~220 В / 50 Гц
Габариты блока	178х58х52 мм	142х60х167 мм
Вес блока	0,56 кг	0,56 кг
Условия эксплуатации:
- температура окружающей среды	от +5 °С до +40 °С
- относительная влажность воздуха	до 70 % при t° = 25 °С
Максимальная продолжительность непрерывной работы Изделия, не менее	8 часа


Примечания.
1) Возможно адресное управление каждым подключаемым к Изделию устройством.
2) При обмене командами изделия "Соната-ИП3" с другими элементами комплекса напряжение питания отличается от указанного.
3) Указанное значение соответствует установившемуся режиму работы с учетом способности изделия сохранять работоспособность при переходных процессах.
4) Указано максимальное количество генераторов-излучателей одного типа, работающих на максимальных уровнях шума и самом "неблагоприятном" спектральном профиле. Максимальное количество генераторов-излучателей может быть ограничено характеристиками кабеля к которому они подключены (Рекомендации по расчету максимально возможного количества генераторов-излучателей (и др. элементов комплекса), подключаемых к изделию "Соната-ИП3")

   "Тяжелые" генераторы-виброизлучатели "Соната-СВ-45М"  являются комбинацией широкополосного электроакустического преобразователя повышенной мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в массивных элементах защищаемого помещения таких, как:
   - ограждающие конструкции помещения (стены, потолок, пол, двери);
   - массивные окна;
   - трубы систем тепло-, водо- и газоснабжения и т.п.

   "Легкие" генераторы-виброизлучатели "Соната-СП-45М" являются комбинацией специализированного электроакустического преобразователя малой мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в относительно легких (тонких) элементах защищаемого помещения таких, как остекление окон (дверей, офисных перегородок и т.п.).

  Генераторы-аудиоизлучатели "Соната-СА-65М" являются комбинацией электроакустического преобразователя и генератора электрического шумового сигнала и предназначены для возбуждения акустического шума в различных полостях. Конструкция и размеры генераторов-аудиоизлучателей и элементов их крепления оптимизированы для их установки:
   - в надпотолочном пространстве;
   - в вентиляционных каналах;
   - в дверных тамбурах.


Основные технические характеристики генераторов-излучателей:

Параметр	"Соната-СА-65М"	"Соната-СП-45М"	"Соната-СВ-45М"
Полоса воспроизводимых частот	175 - 5600 Гц (5 октав)
Ток потребления (номинальный)	45 мА	20 мА
Максимальное число индивидуальных адресов	239
Максимальная продолжительность непрерывной работы Изделия	Не ограничена
Габариты Изделия	42х72х120 мм	D= 48 мм H= 19 мм	D= 53 мм H= 38 мм
Масса Изделия	0,18 кг	0,03 кг	0,22 кг
Условия эксплуатации:
- температура окружающей среды	от +5 °С до +40 °С
- относительная влажность воздуха	до 70 % при t° = 25 °С


   Начальная установка и корректировка интегрального уровня и спектра шума, создаваемого изделиями "Соната-СА-65М" , "Соната- СВ-45М"  и "Соната-СП-45М" и  осуществляется при помощи программаторов.
   Генераторы-излучатели новой серии (арт. 95403,  93405 и 94405) позволяют реализовать "динамическое" изменение настроек СВАЗ (т.е. оперативный выбор одного из 16 заранее "прописанных" сочетаний "спектр/интегральный уровень") в ходе эксплуатации системы.
  Это необходимо, например, для повышения комфорта использования выделенного помещения с учетом текущего варианта его использования:
   - "включена/выключена аппаратура звукоусиления";
   - "работа с документами/совещание" и т.п..
  Воспользоваться этой функцией возможно только при использовании при использовании блока питания и управления "Соната-ИП3" исп. 305 и старше.
   Параметры установки сохраняются в энергонезависимой памяти изделий.

  При сборке комплекса ВАЗ подключение генераторов-излучателей "Соната-СА-65М", "Соната-СВ-45М"  и "Соната-СП-45М" к источнику электропитания может быть произвольным при выполнении ограничительных требований:
   - не превысить нагрузочную способность источника электропитания;
   - все изделия подключать к источнику электропитания параллельно;
   - группировать изделия поканально с учетом возможностей по дистанционному управлению каналами блока электропитания.

    Спектры электрического шумового напряжения на входах электромеханических преобразователей изделий "Соната-СА-65М", "Соната-СВ-45М"  и "Соната-СП-45М" представлены на рис.
