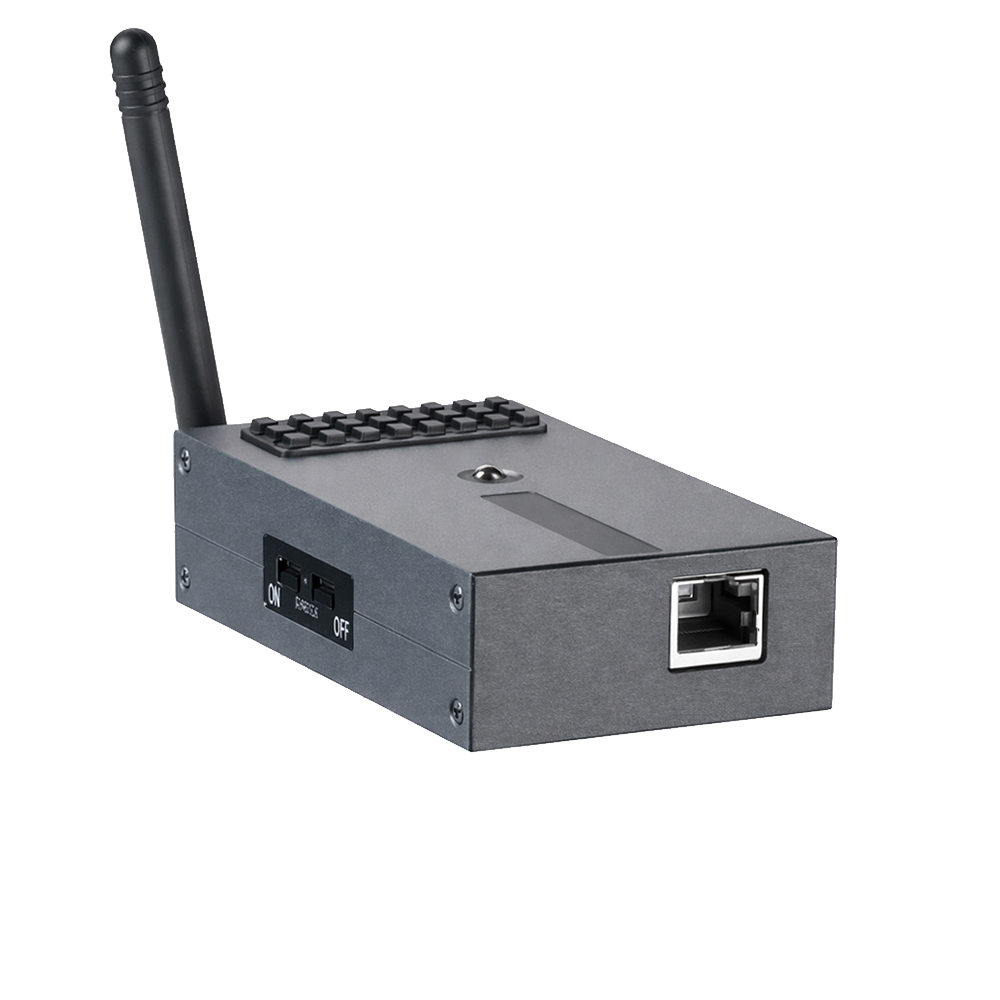

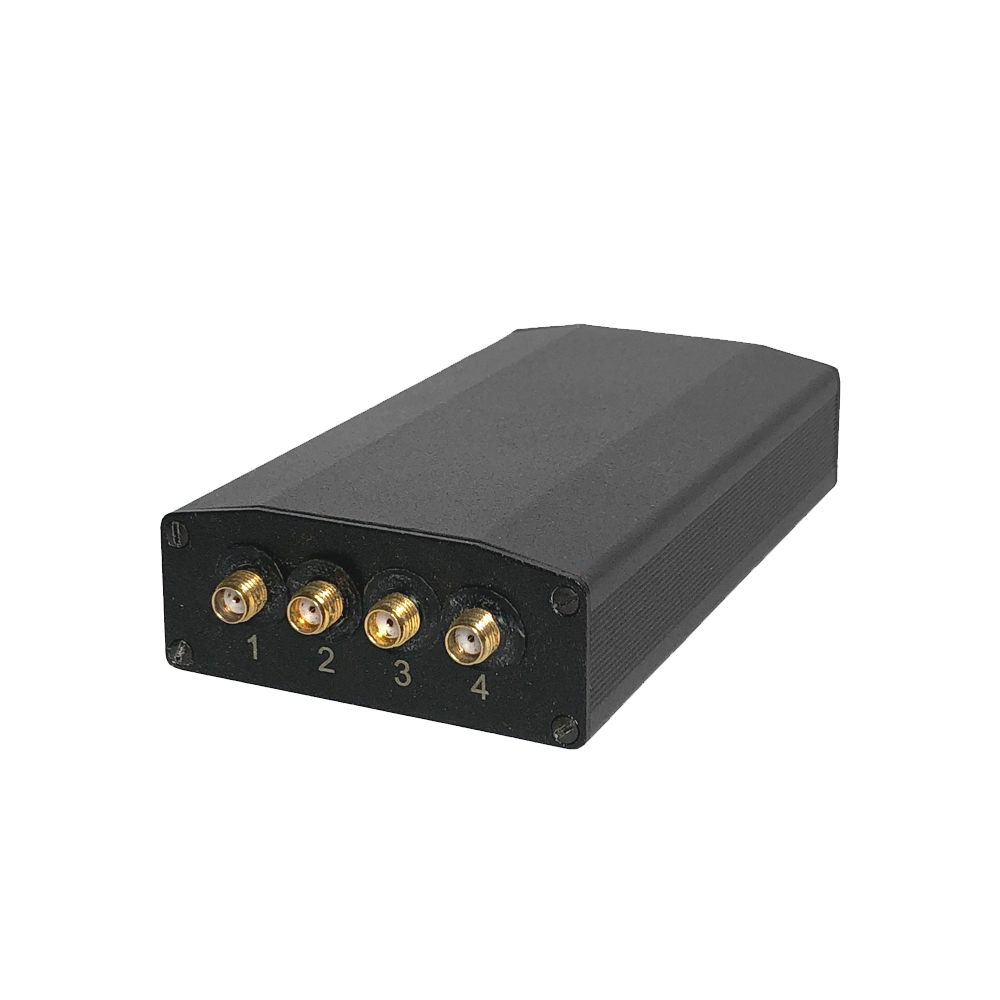

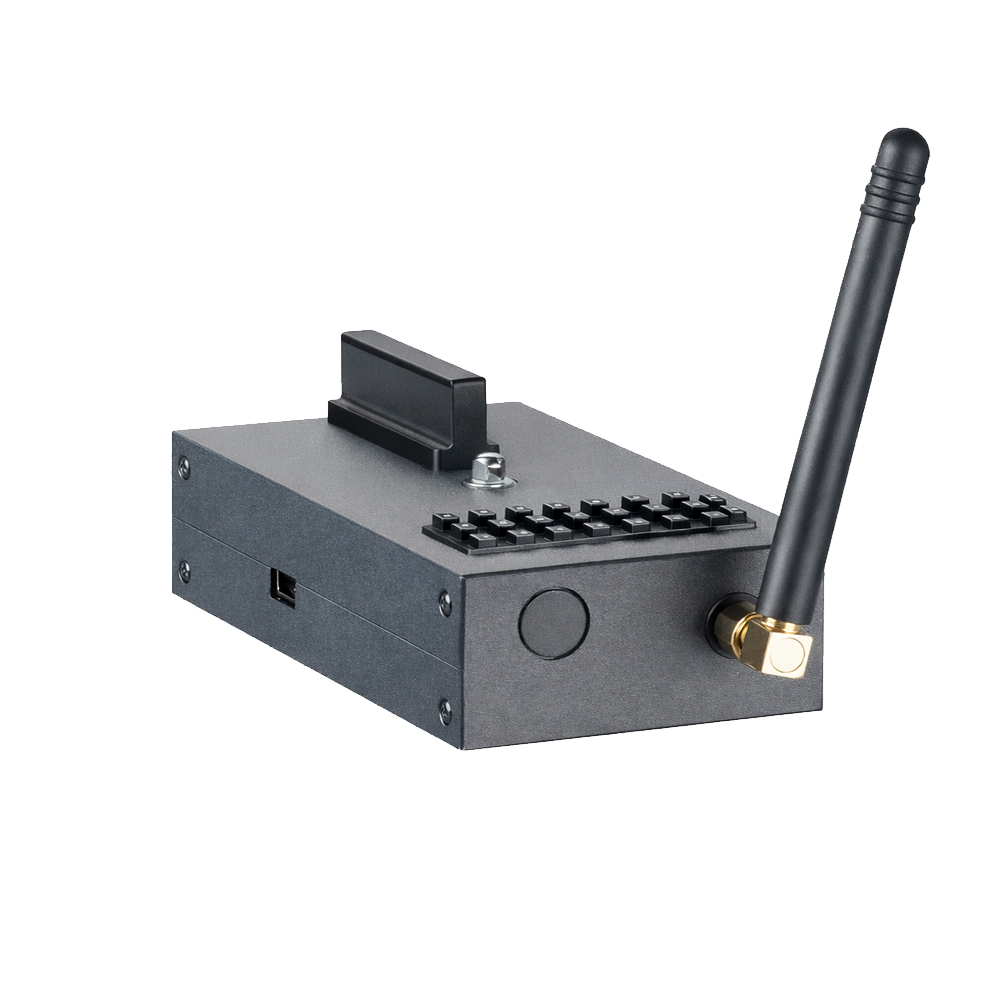

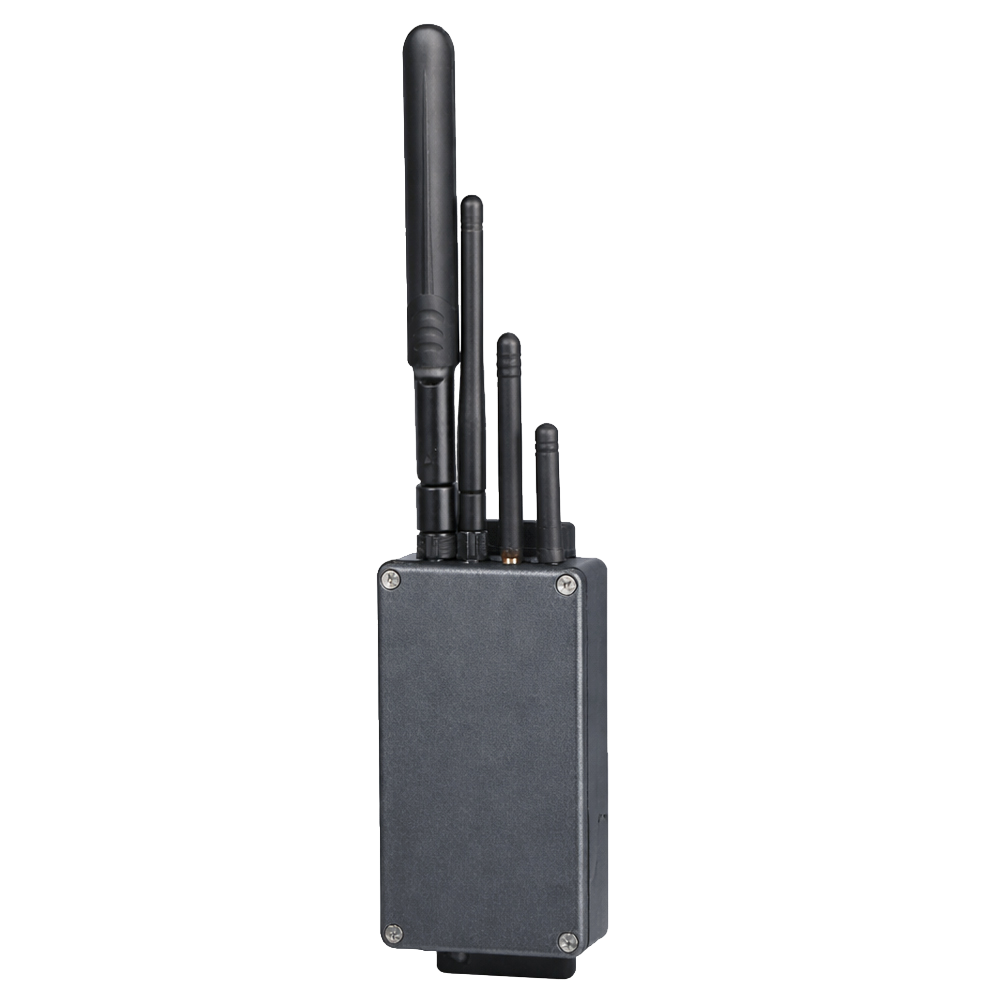

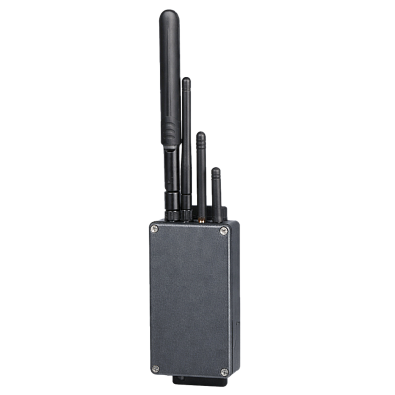

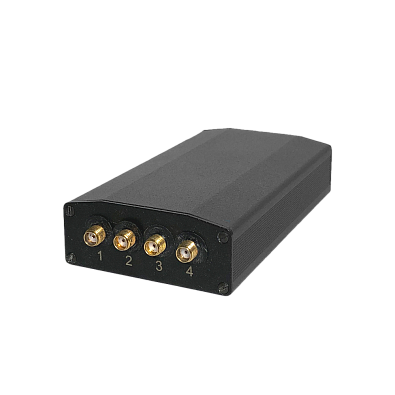

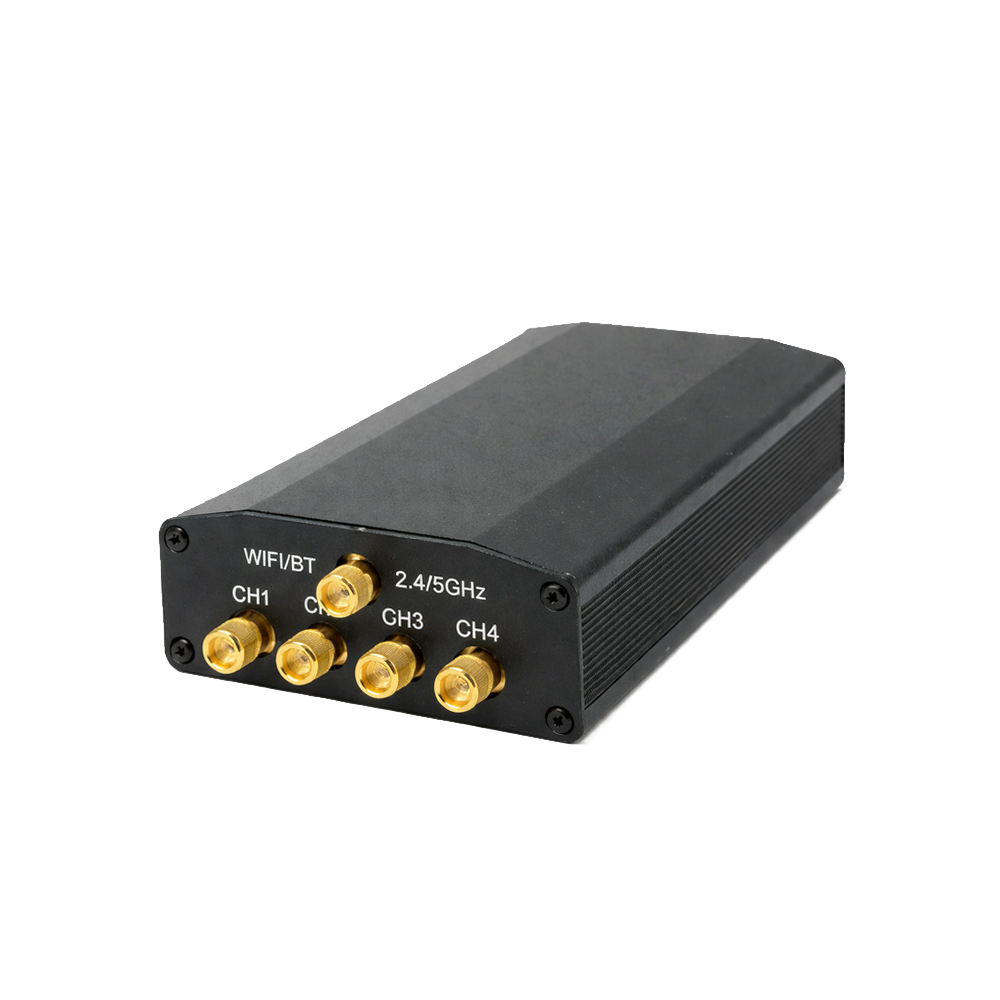

Комплекс радиомониторинга ST 154

Детектор поля ST 154 – универсальное оборудование для решения большинства задач, связанных с осуществлением радиоконтроля. Этот многозонный комплекс предназначен для поиска беспроводных каналов утечки информации из контролируемой территории. ST 154 не только фиксирует сторонние радиоизлучения, но и позволяет с высокой точностью определить месторасположение прослушивающих устройств. Комплекс работает в диапазоне 25…6000 МГц.

Описание, состав и особенности комплекса ST 154

Комплекс радиомониторинга ST 154 состоит из 1-128 контрольных модулей (КМ), подключенных к общему контрольному посту. Под постом подразумевается компьютер, ноутбук или планшет со специальным ПО, позволяющим получить доступ к данным того или иного модуля и к архивам.

Базовыми средствами комплекса являются контрольные модули. Эти устройства оснащены радиоприемными блоками, антенными коммутаторами и приемопередатчиками. Зона обнаружения каждого модуля, в зависимости от особенностей радиообстановки, составляет 10-50 м². КМ многозонного комплекса дистанционного радиомониторинга быстро обнаруживают и локализуют такие устройства:

• скрытые цифровые диктофоны и камеры видеонаблюдения;
• аналоговые прослушивающие устройства;
• сотовые телефоны;
• модемы и прочие приборы беспроводной передачи данных;
• любые прослушивающие средства, использующие стандарты CDMA, GSM, DECT, 3G, 4G, WLAN, BLUETOOTH.

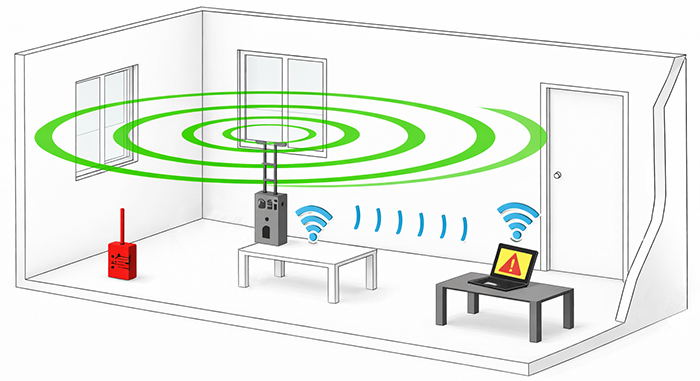

В случае выявления несанкционированного радиосигнала срабатывает световая сигнализация. Одновременно сигнал тревоги отправляется на пост контроля. Важно, что связь между модулем и контрольным постом обеспечивается за счет приемопередатчика, передающего данные по беспроводным сетям WLAN/ETHERNET. Организация проводного подключения КМ к управляющему компьютеру не требуется..

ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА

ОДИНОЧНЫЙ АВТОНОМНЫЙ

В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ ST154.A.

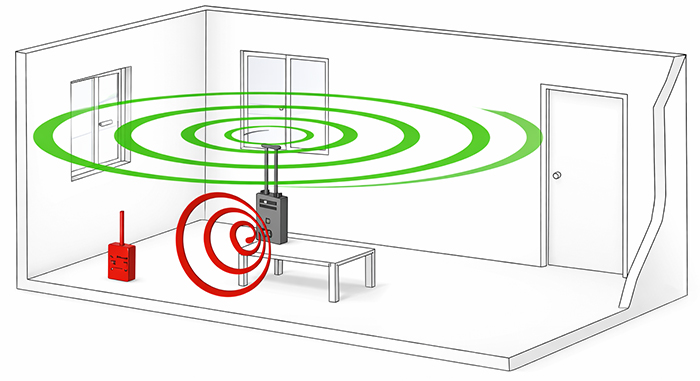

Он предназначен для контроля радиообстановки в пределах одного помещения .
Индикация тревоги осуществляется с помощью световой и звуковой сигнализации, источники которой расположены непосредственно на КМ.
Предварительная настройка осуществляется через USB соединение.

ОДИНОЧНЫЙ С КОНТРОЛЕМ НА ПК.

В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ - ST154.W или ST154.EВ, что обеспечивает передачу данных по сетям WLAN или ETHERNET на ПК в пределах, как специально созданного соединения, так и уже существующей сети.

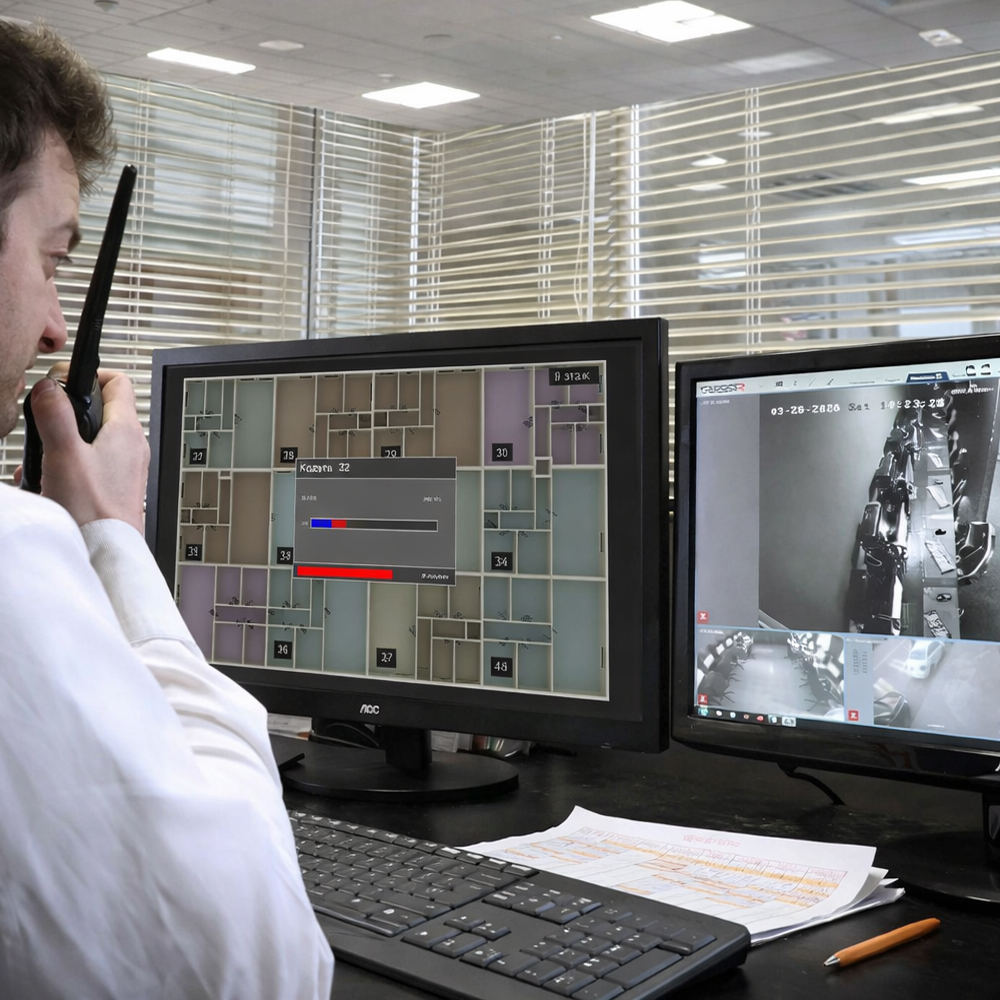

Сигнал тревоги на экране ПК отображается посредством мигающего значка в панели задач, звуковой сигнализации или индикатора КМ.
Возможности индикации тревоги посредством световой и звуковой сигнализации аналогично автономному варианту остаются.
ПК может находится как непосредственно в помещении, так и за его пределами, на расстоянии обусловленных возможностью используемых сетей.

Состав:

В состав комплекса входят следующие компоненты:

• Контрольный модуль КМ (ST154.A, ST154.W, ST154.E или ST154.E+POE)
• Блок питания 5В 1А
• Кабель RJ-45
• Кабель USB

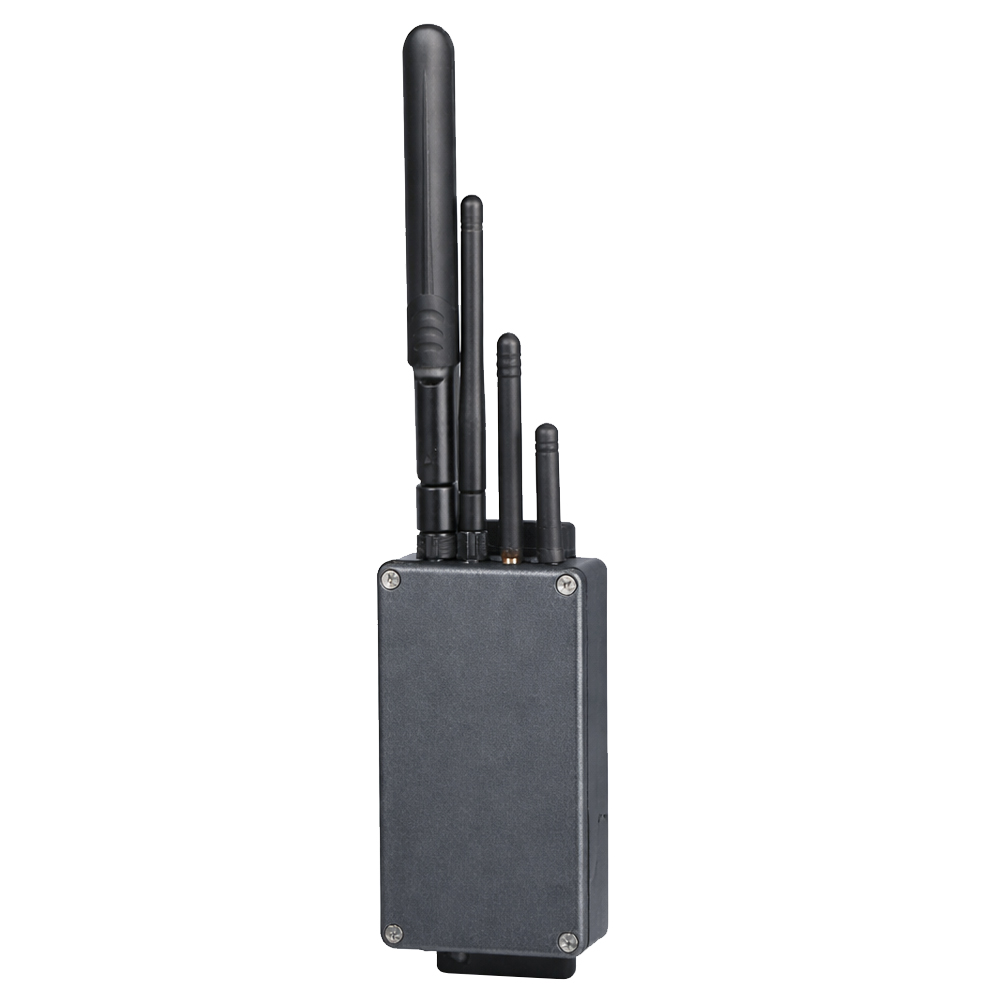

• Поисковый модуль ST154.S
• Модуль включения ST154ON/OF
• Анализатор базовых станций ST181
• Flash накопитель с руководством по эксплуатации и программным обеспечением

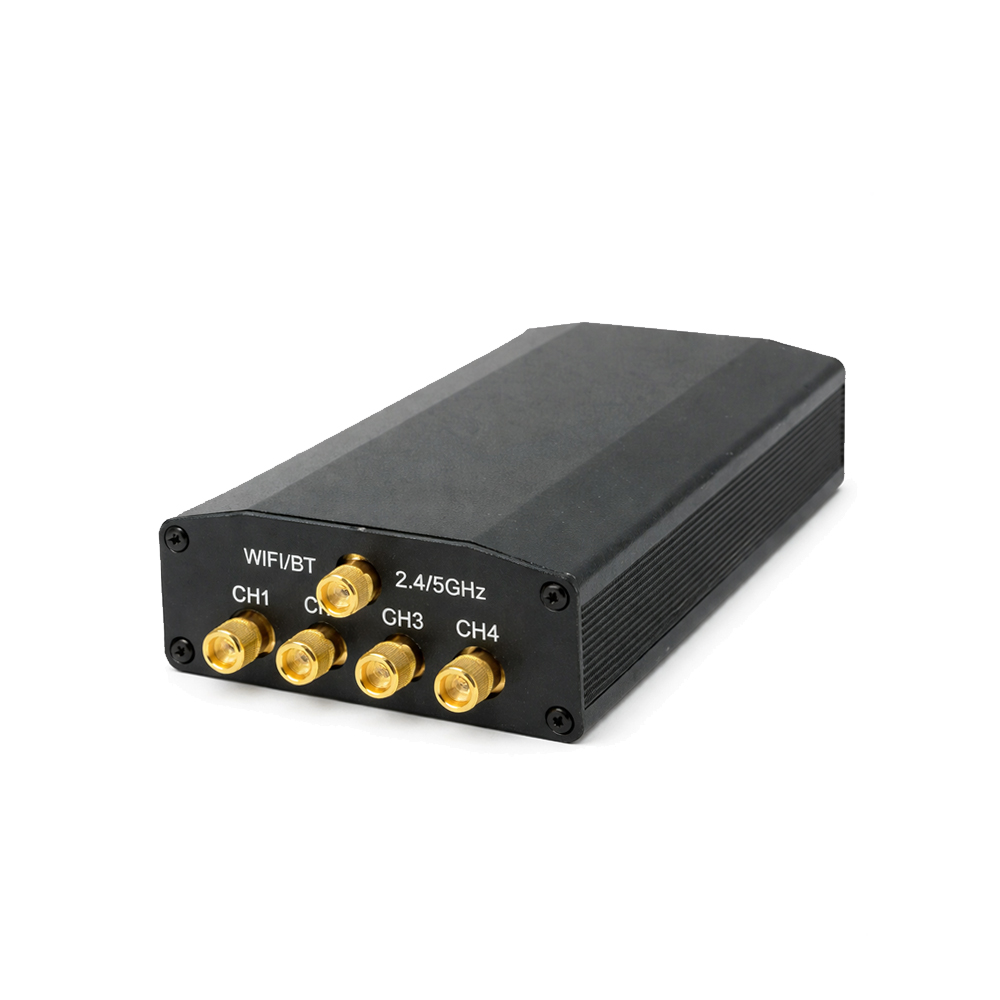

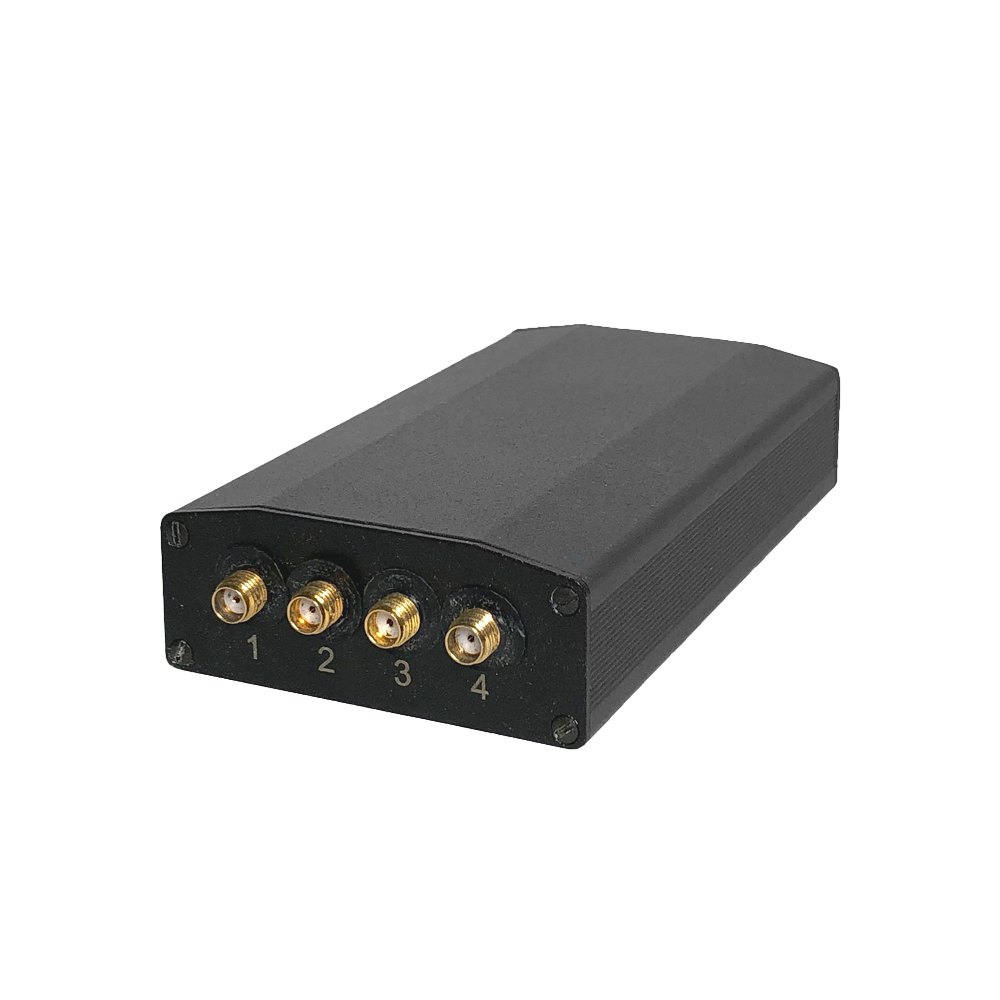

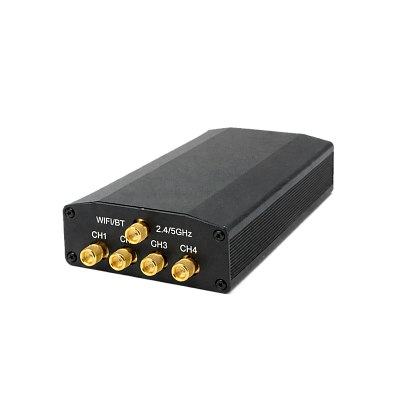

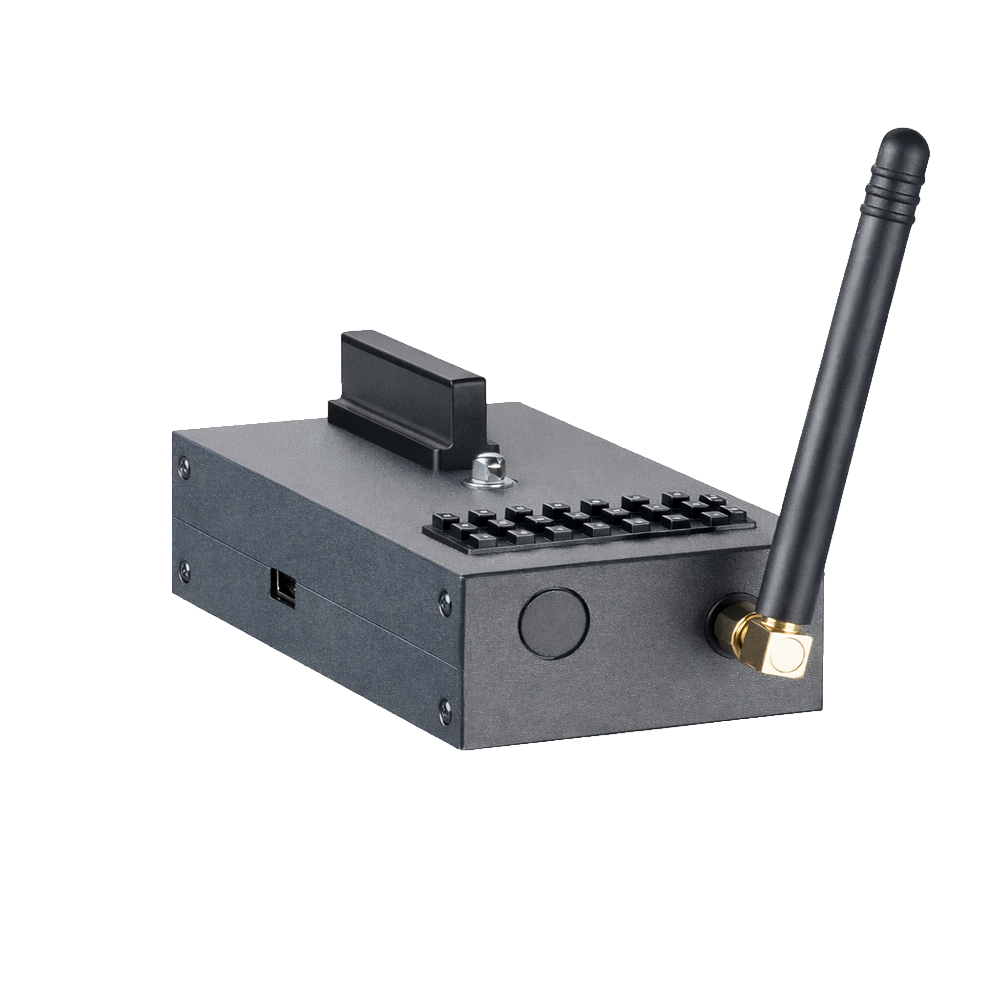

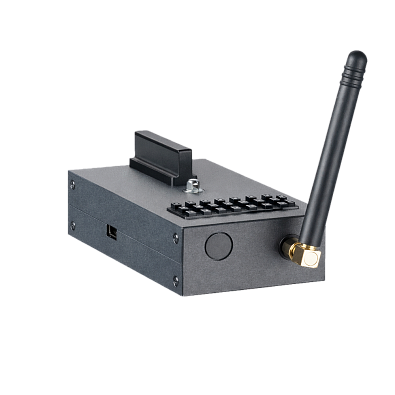

КМ (контрольный модуль) - осуществляет обнаружение несанкционированной радиопередачи в ближней зоне.

Км бывает 4-х модификаций:

ST154.A – автономный КМ. Индикация обнаружения радиосигнала осуществляется посредством световой и звуковой сигнализации. Световая сигнализация обеспечивается светодиодом, расположенным на боковой панели КМ. Предварительная настройка КМ производится через USB соединение с использованием программы ST154NET.



ST154.W – КМ, обеспечивающий передачу сигнала обнаружения радиоизлучения на ПК по сети WLAN. Обеспечена возможность автономной работы ST154.W, аналогично ST154.А. Предварительная настройка КМ производится через USB соединение с использованием программы ST154NET. Управление и отображение результатов работы осуществляется с использованием данной программы.

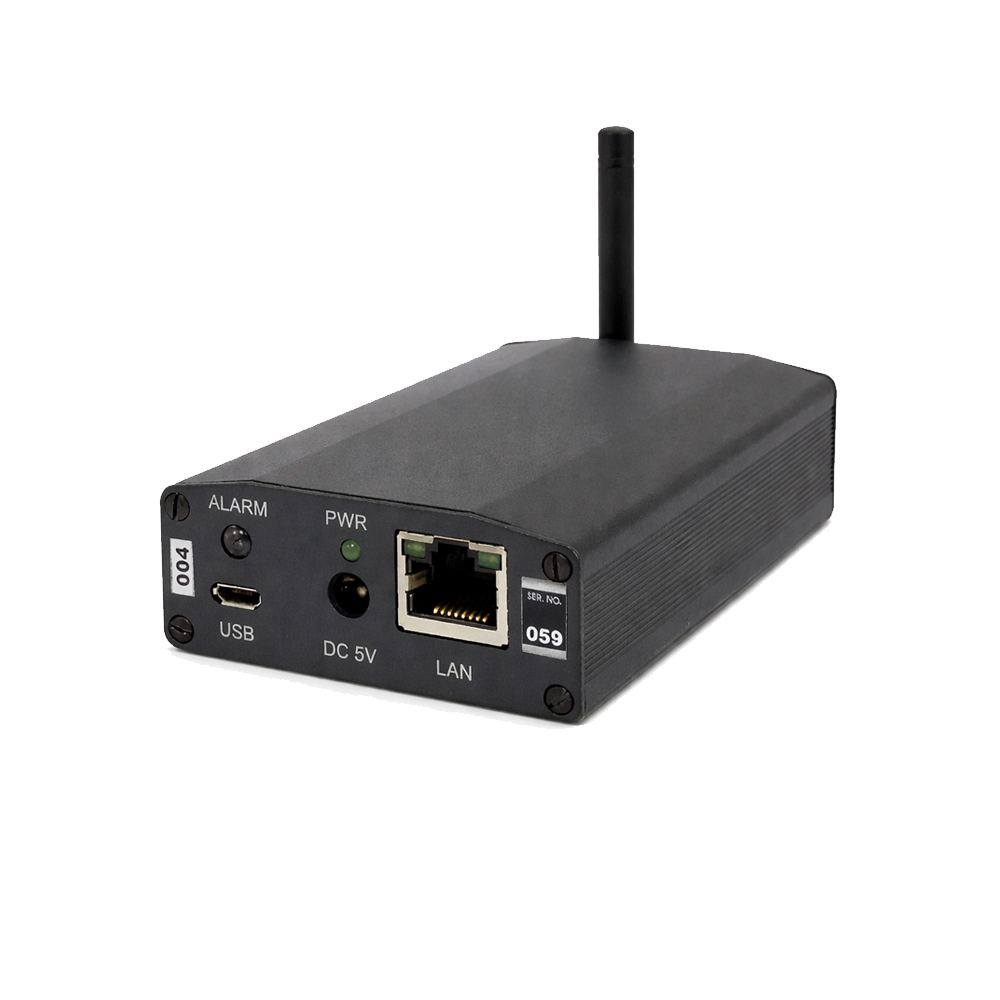

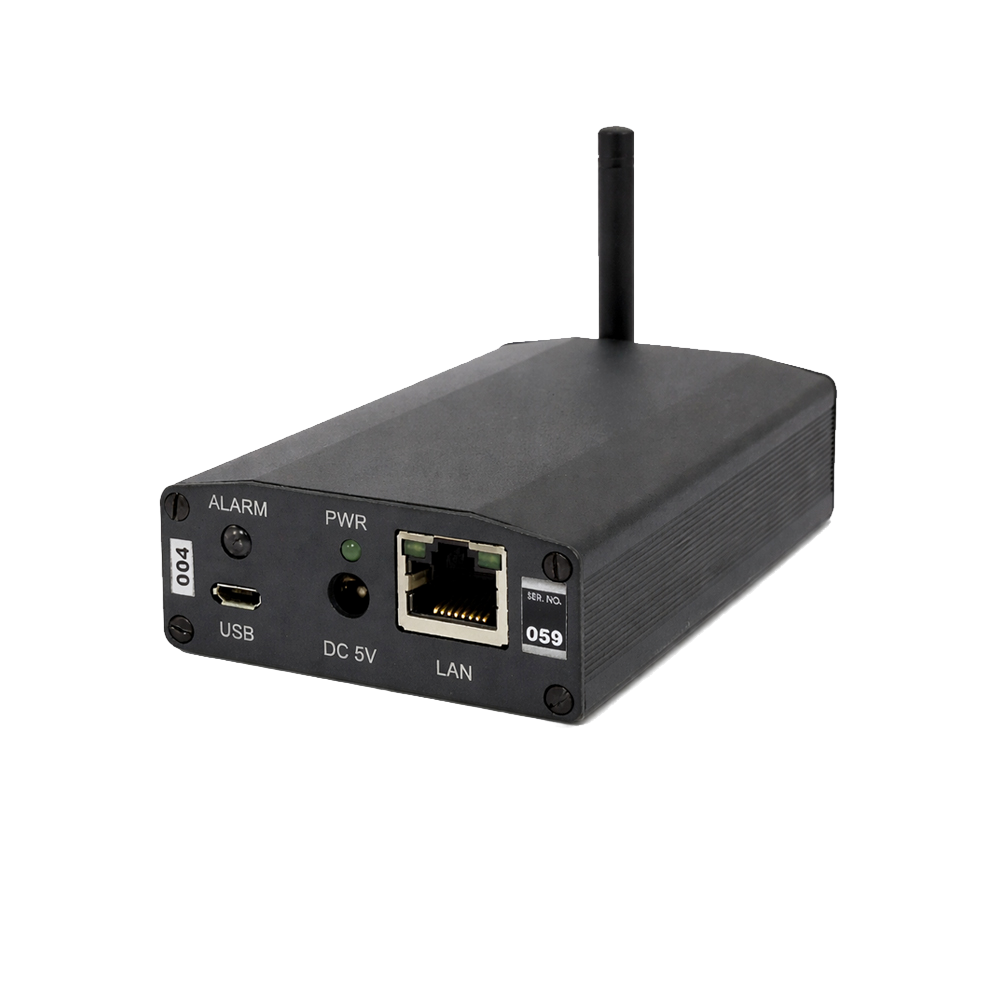

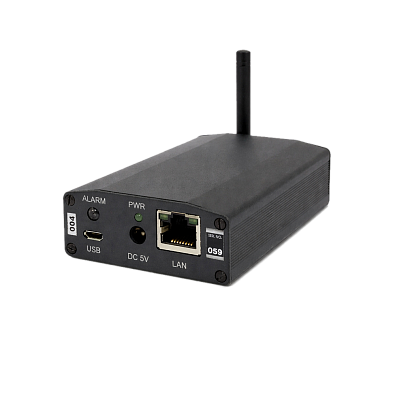

ST154.E и ST154.E+POE – КМ, обеспечивающие передачу сигнала обнаружения радиоизлучения на ПК по сети ETHERNET. . Обеспечена возможность автономной работы КМ, аналогично ST154.А. Предварительная настройка КМ производится через USB соединение с использованием программы ST154NET. Управление и отображение результатов работы осуществляется с использованием данной программы.



Детектор Системс поставляет многозонные комплексы ST 154 в 2 конфигурациях: одиночный автономный модуль либо КМ в комплекте с управляющим компьютером. Важно, что у нас можно купить контрольные модули 4 модификаций: автономные; передающие информацию на пост по сети WLAN; использующее для передачи данных сеть ETHERNET.

Так как мы являемся представителем производителя, можем предложить лучшую цену и официальную гарантию на комплекс ST 154 и контрольные модули к нему. Если вам нужно большое число КМ для обеспечения конфиденциальности целого здания или этажа, мы поставим оборудование в нужном количестве в минимальные сроки.

Общие параметры КМ:
Исполнение	система КМ + ПКМ Интерфейсы USB, WLAN, ETHERNET
Детектирование стандартов цифровой связи	CDMA450, GSM 900, 1800, 3G, 4G, WLAN, 2.4 и 5ГГц, BLUETOOTH, DECT
Диапазон частот	25-6000 МГц
Определение цифровых идентификаторов в каналах связи	возможно при исп.доп. модулей
Функция GEO (геолокация)	-
Зона обнаружения	от 10 до 50 кв. м.
Удалённое управление	да
Режим цифрового анализа	-
Антенный коммутатор	модификация
Основные хар-ки прибора:
Максимальная скорость сканирования	-
Чувствительность	полоса 1 МГЦ (100, 1000, 2000, 4000, 5000) - не хуже -100 дБм Максимальный уровень входного сигнала 5 дБм
Динамический диапазон	-
Максимальное разрешение по частоте	-
Полосы пропускания	1, 4, 30 МГц
Питание	блок питания 5В 1А Потребляемый ток не более 400 мА
Работа от АКБ	-
Габариты и вес без антенн:
Вес	не указано
Длина	132 мм
Ширина	64 мм
Толщина	25 мм
Заводские данные:
Условия эксплуатации	нормальные
Гарантия	12 мес
Страна-производитель	Россия

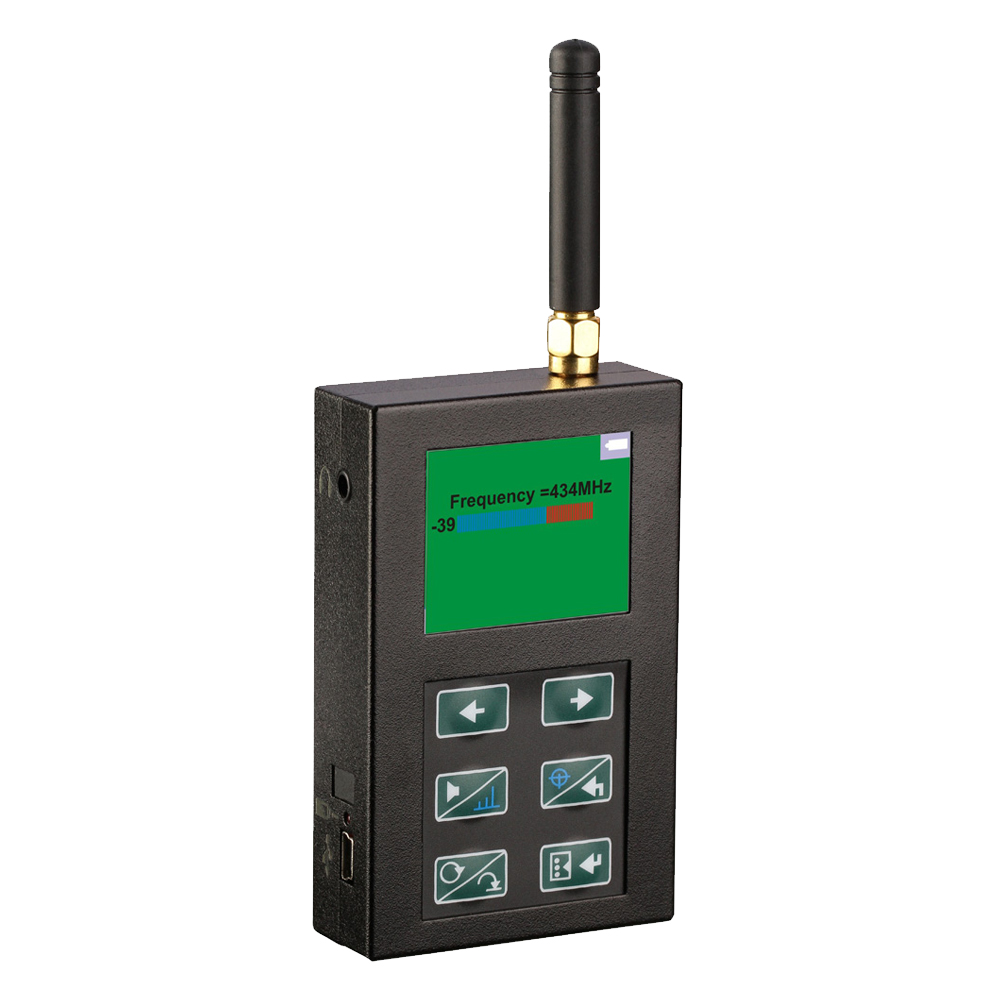

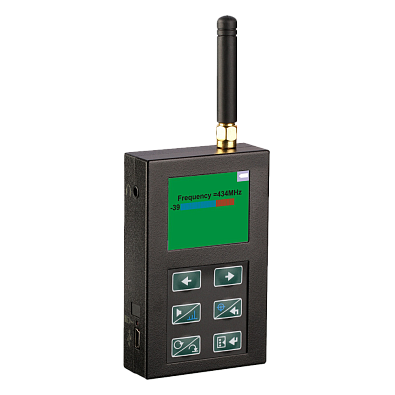

Характеристики модуля ПКМ:
Пороговая чувствительность	CDMA450, GSM900, 1800, 4G -80 дБм 3G -100 дБм
Максимальный уровень входного сигнала	-5 дБм
Интерфейс	USB
Индикатор	OLED дисплей 128X64
Источник питания питания	встроенная Li pol акк.бат
Потребляемый ток	не более 500 мА

Базовая комплектация:
ST154.A Автономный контрольный модуль	1 шт.
Расширенные версии + опции:
ST154.Е Контрольный модуль с ETHERNET	132000 руб
ST154.Е+P Контрольный модуль с ETHERNET и POE	137900 руб
ST154.W Контрольный модуль с WLAN	112600 руб
ST154.S Поисковый модуль	96000 руб

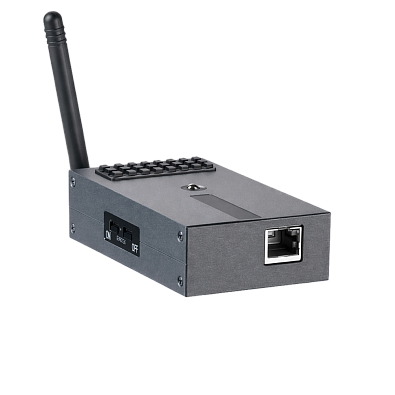

ST154.ON/OFF Модуль включения	23000 руб
