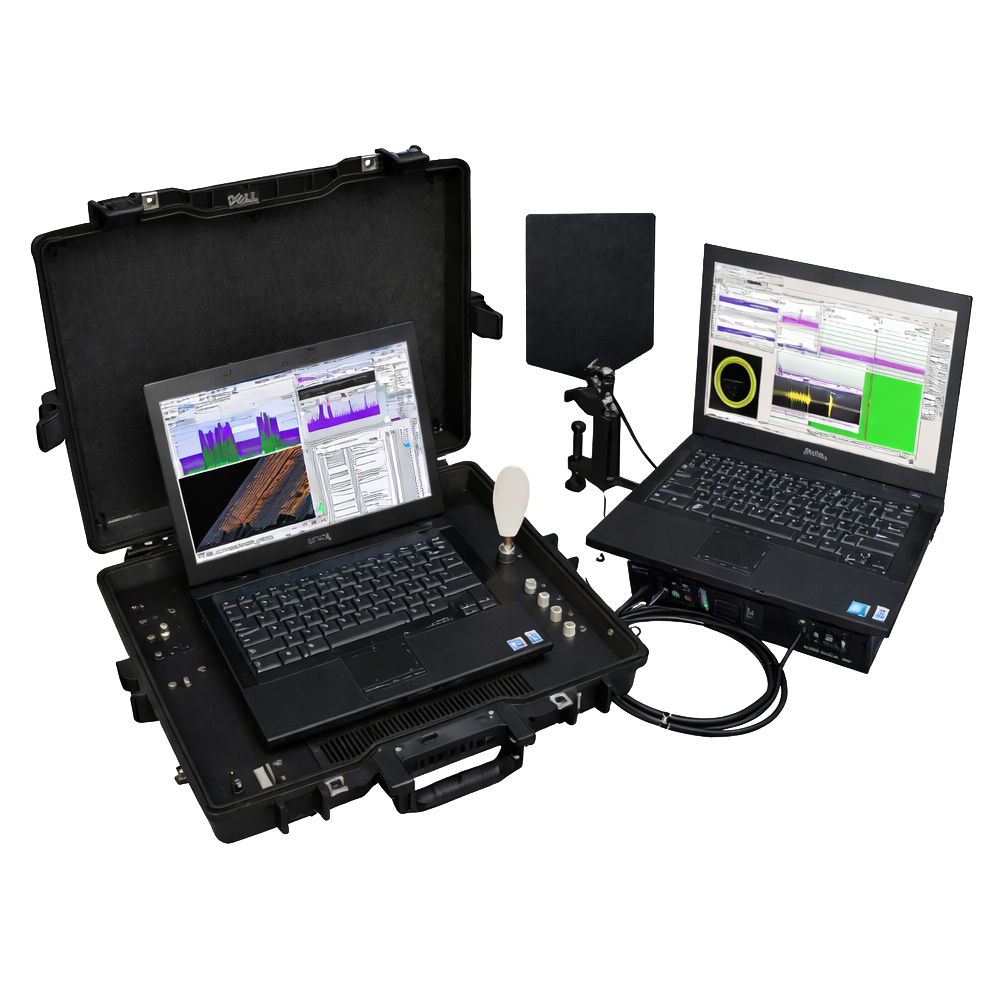

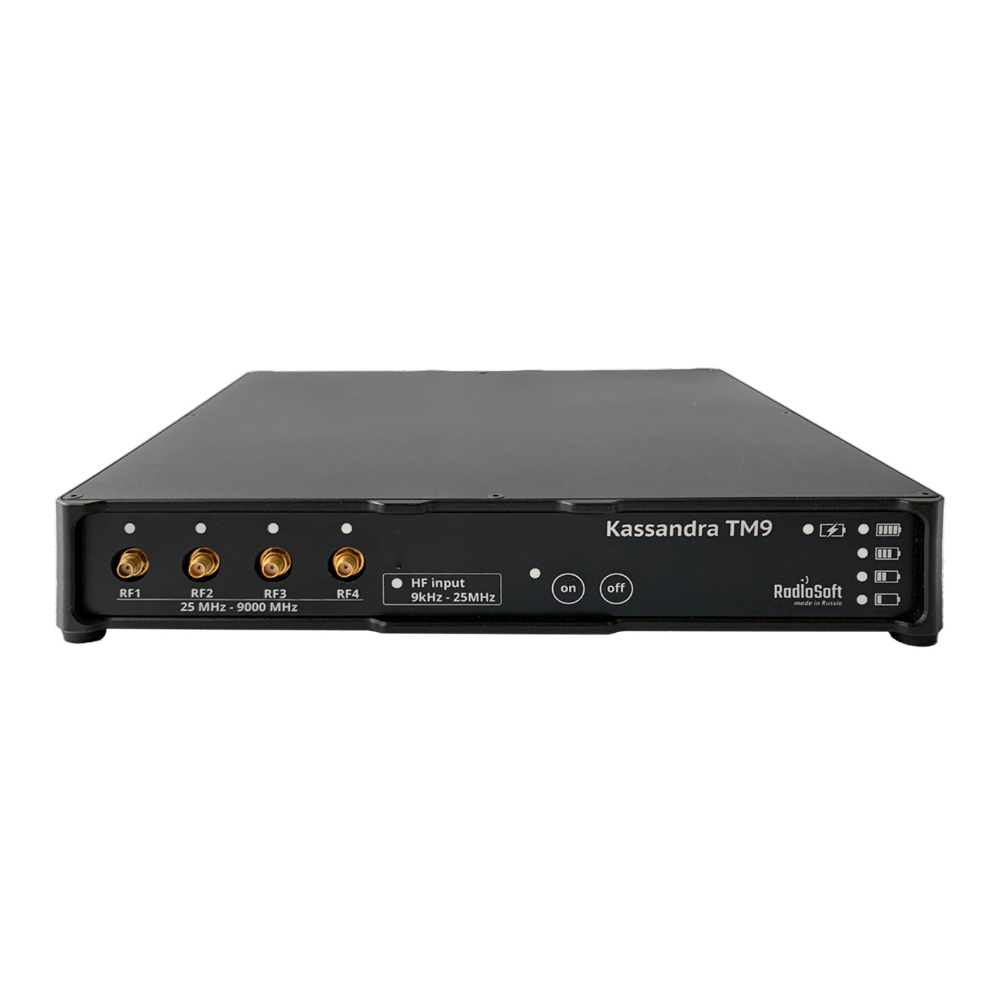

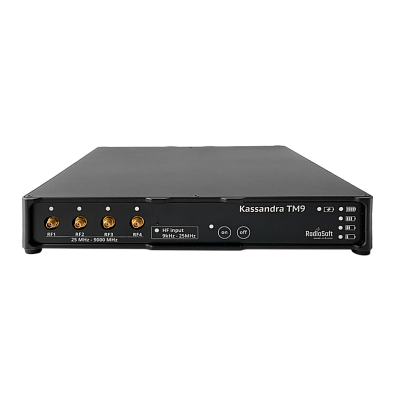

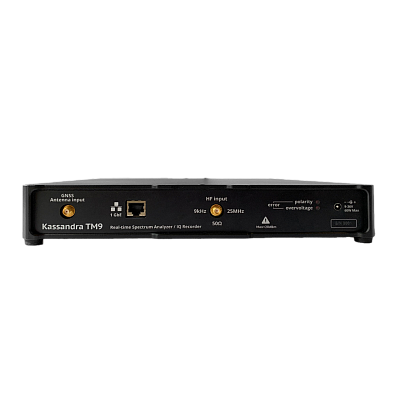

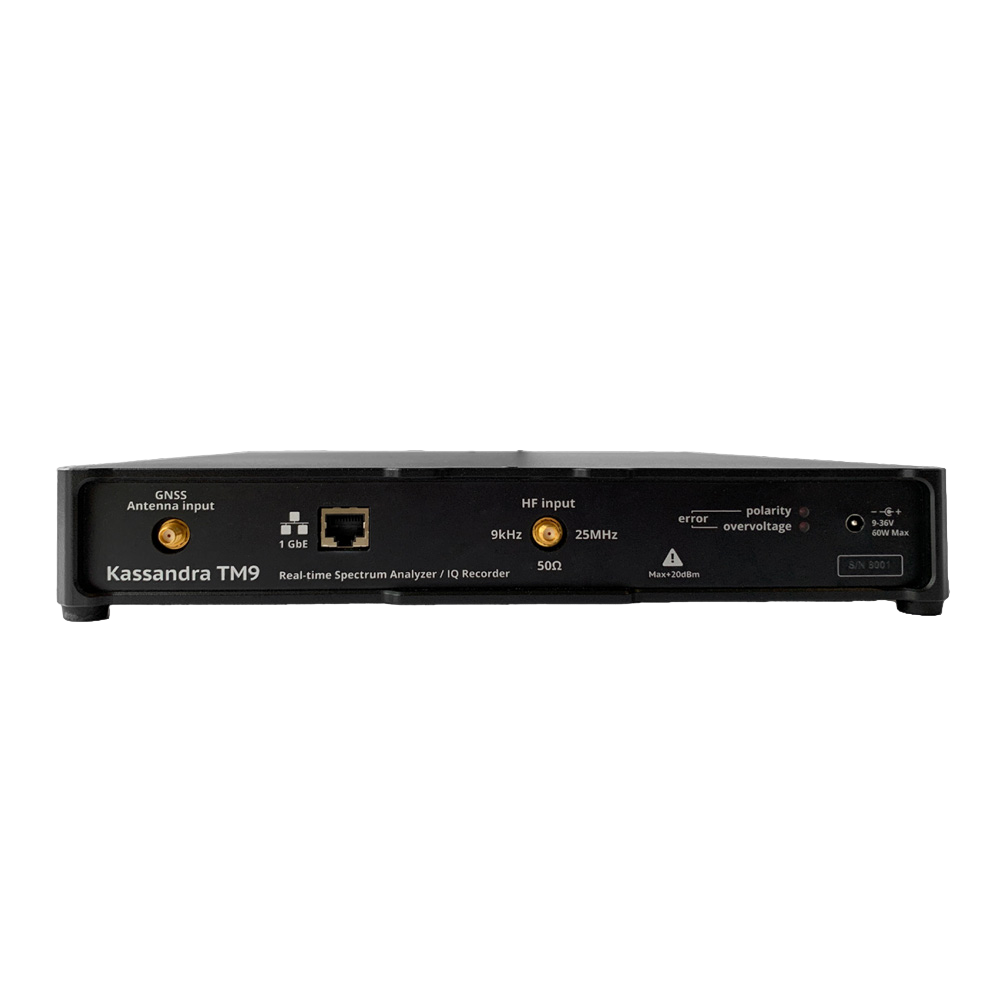

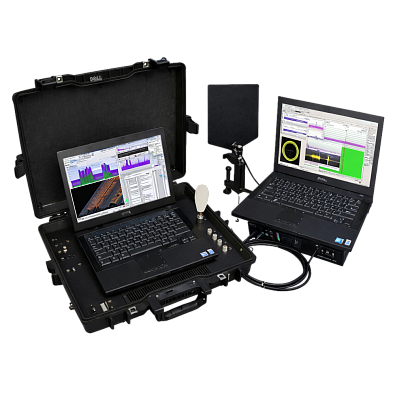

Комплекс Кассандра ТМ9 – это прибор для круглосуточного радиомониторинга на предмет запрещенных радиоизлучений (в том числе скрытых), а также для исследования цифровых стандартов связи. Также можно использовать ТМ9 как IQ регистратор с полосой записи до 32 Мгц. Можно объединять комплексы для создания сети с ЦУ. Тогда на ПЭВМ оператора будет отображаться общая информация, а при использовании специального ПО RT-GROUP возможно сравнение спектров сигналов от разных машин. Всю необходимую информацию можно сохранить в памяти комплексов.

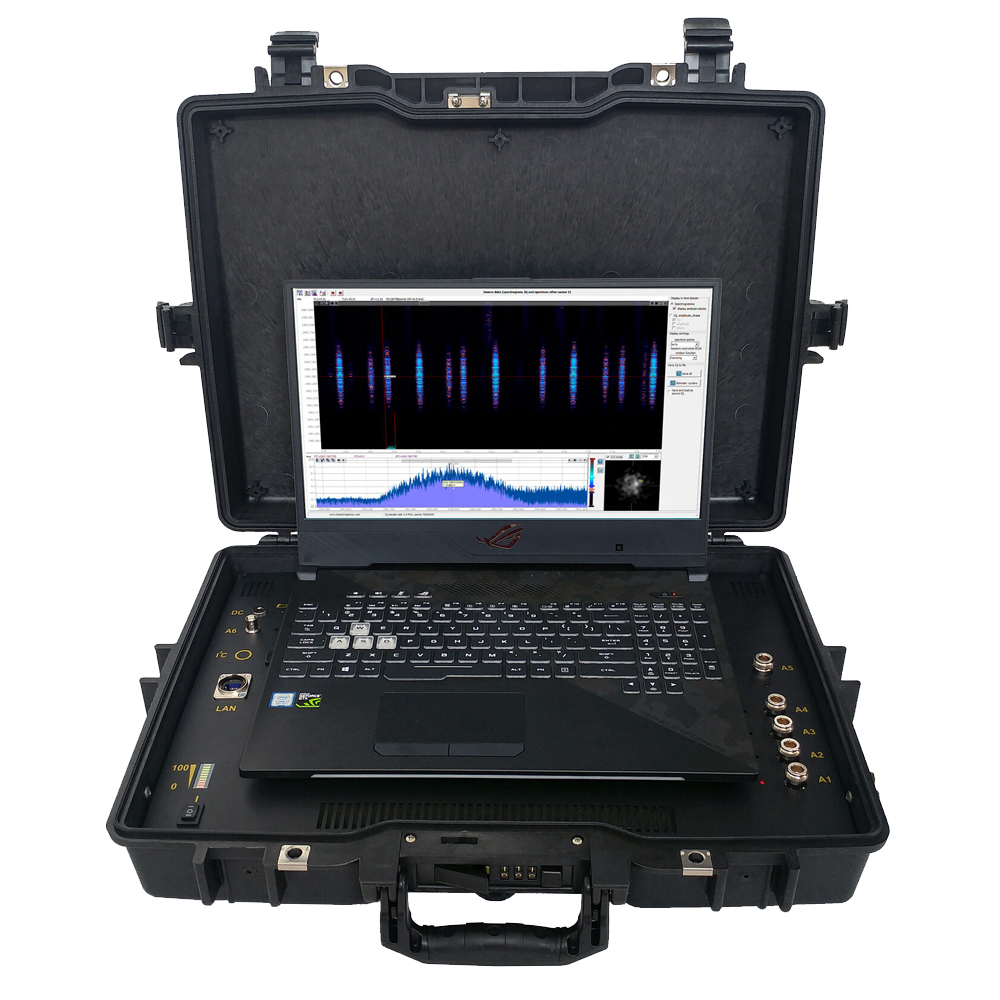

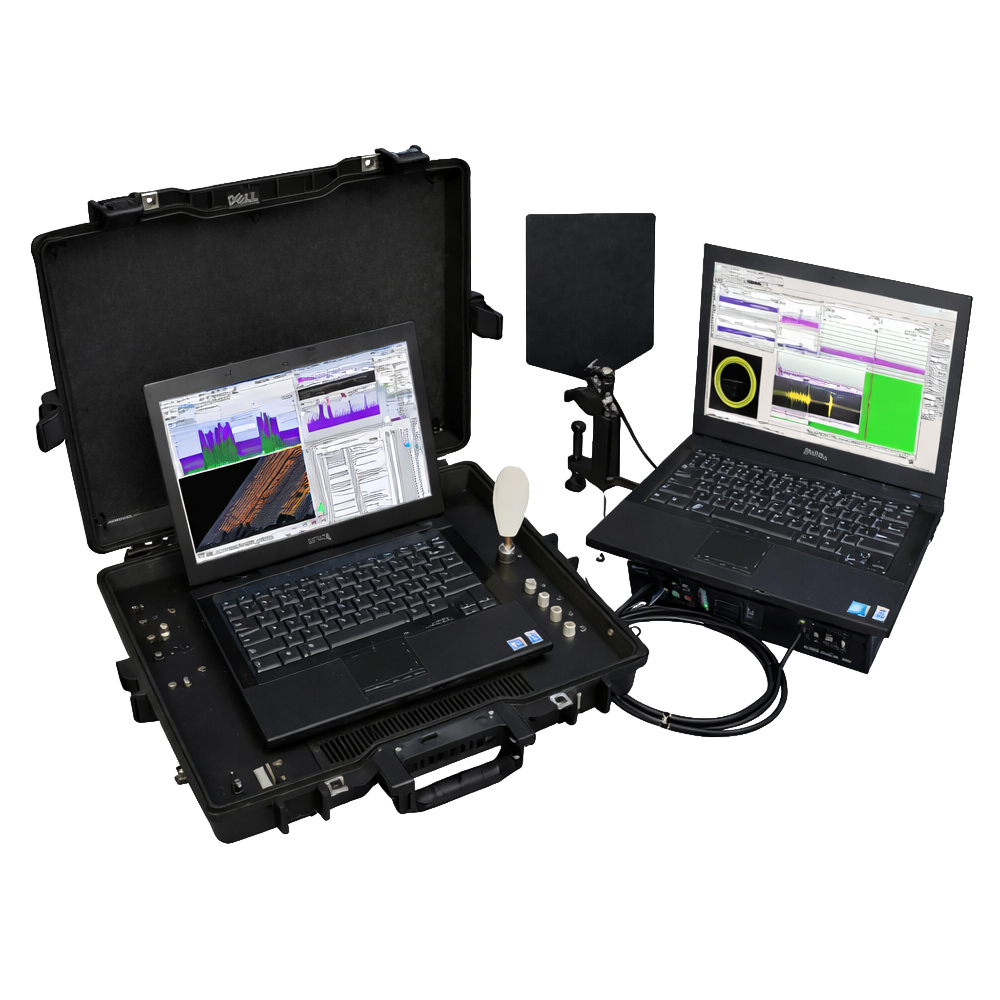

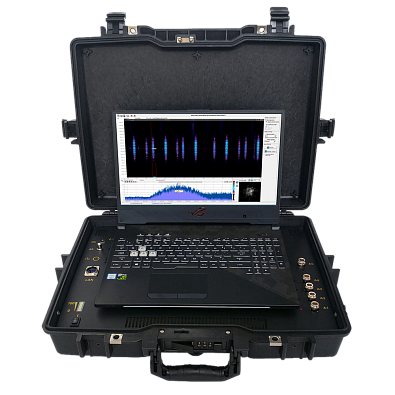

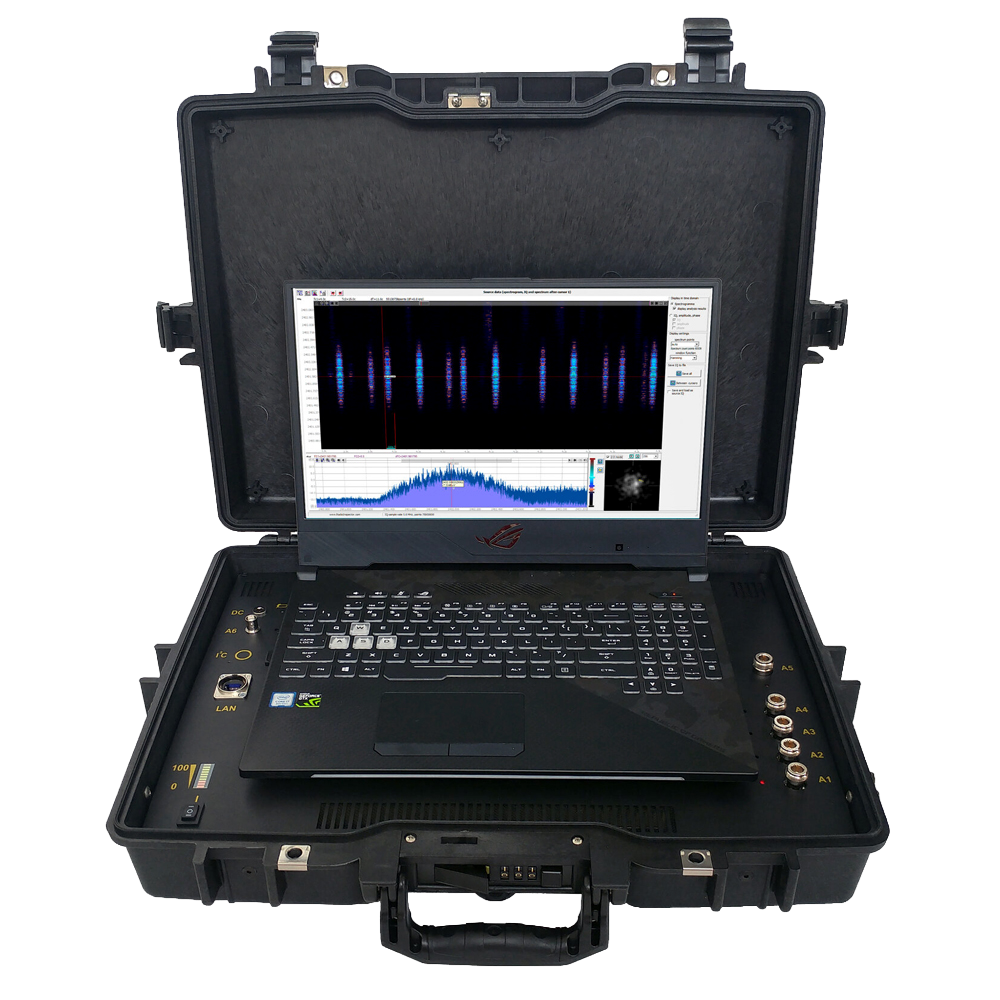

Прибор встроен в противоударный кейс марки PELI и оснащен встроенными аккумуляторами на 2.5 часа работы. Причем аккумуляторы можно заряжать прямо во время работы. Уникальные LiFePo4 АКБ позволяют использовать Кассандру в экстремальных условиях работы (от -20 до +50 С), защищены от взрыва и возгорания.
| Название | Кассандра ТМ30 | Кассандра ТМ9 | Кассандра С30 | Кассандра С9 |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-30 ГГц | 9 кГц-9 ГГц | 6 ГГц-30 ГГц | 25 МГц-9 ГГц |
| Назначение |
Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
||
| Скорость перестройки | более 160 ГГц/сек | 20 ГГц/сек | ||
| Полоса анализа | 40 МГц | 4 МГц | ||
| Полоса записи IQ | 40 МГц | 4 МГц | ||
| Тип интерфейса | LAN 1GbE | USB 2.0 | ||
|
Типы анализируемых стандартов связи |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (цифровые DVB-T2, DVB-T и аналоговые NTSC, PAL, SECAM) |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (аналоговые NTSC, PAL, SECAM) |
||
| Время работы от АКБ | не менее 4 часов | не менее 4,5 часов | не менее 6 часов | не менее 6 часов |
| Габариты моноблока | 500х295х50 мм | 295х295х50 мм | 320х142х55 мм | 320х142х55 мм |
| Вес моноблока | 4,5 кг | 4,1 кг | 3,5 кг | 3,5 кг |

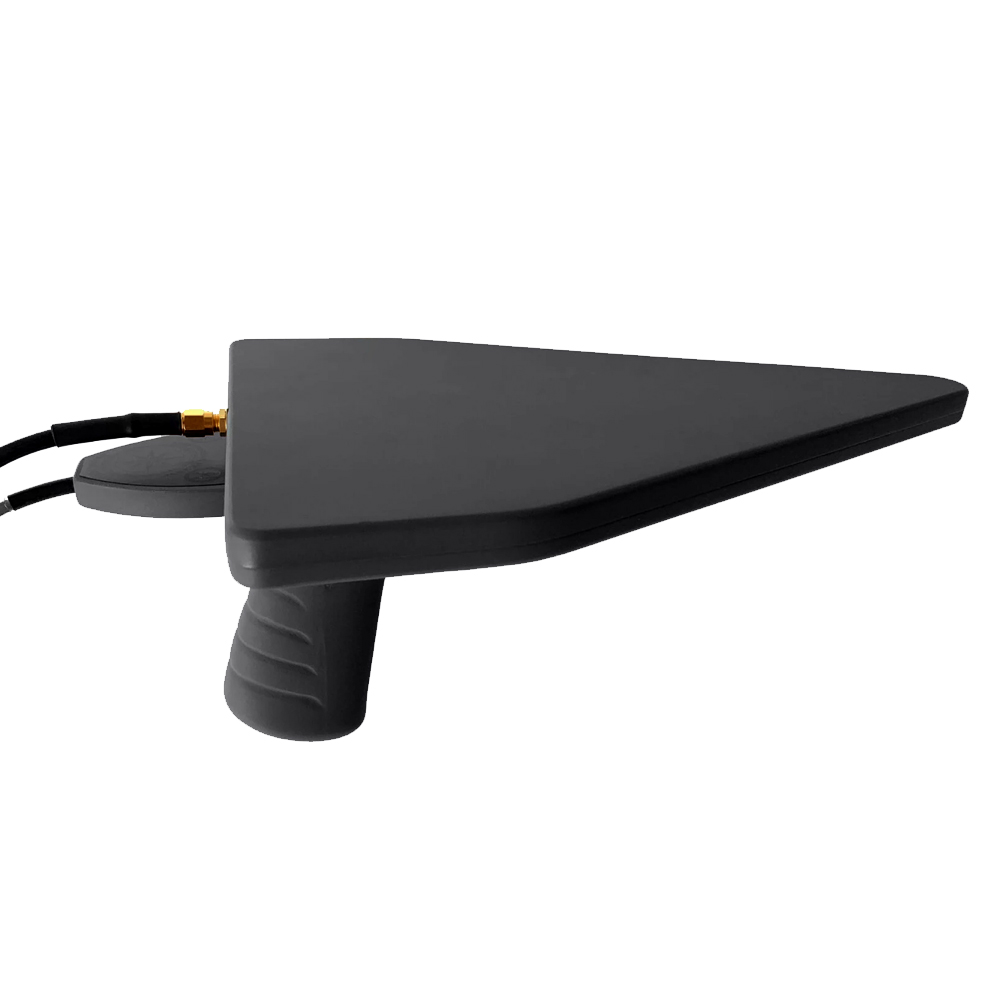

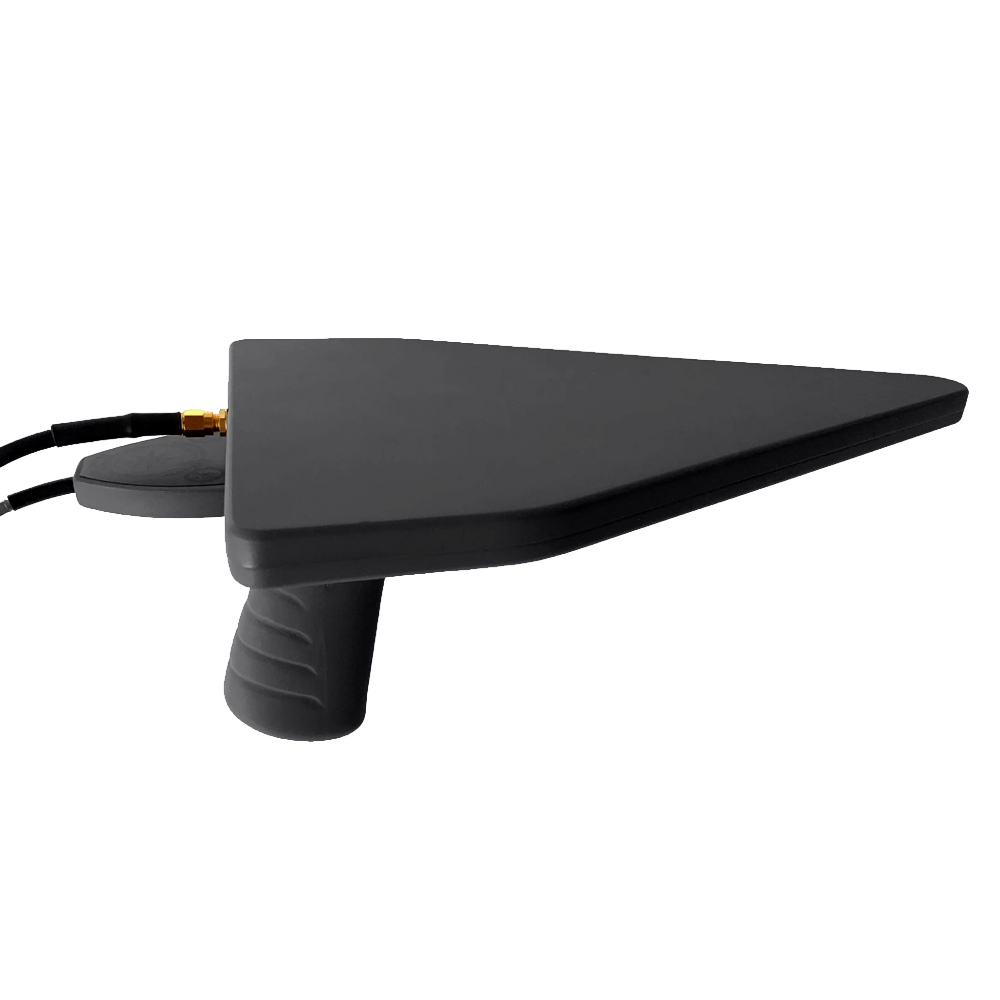

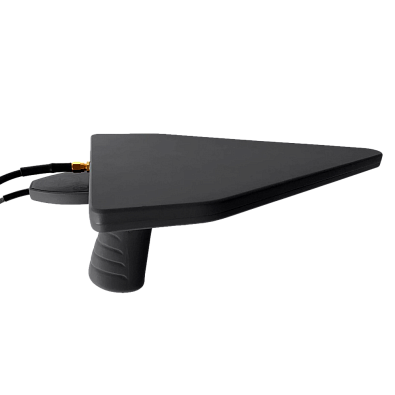

В режиме амплитудной пеленгации оператор выбирает цель на панораме спектра. Вращая направленную антенну с электронным компасом на 360°, система в реальном времени строит диаграмму направленности на источник излучения, а при использовании GPS/ГЛОНАСС фиксирует координаты оператора. Это обеспечивает высокую точность локализации даже в сложной электромагнитной обстановке.
Мы предлагаем Комплекс радиомониторинга Кассандра ТМ9 в различных комплектациях с доставкой по России транспортными компаниями. Если вас интересуют комплексы радиомониторинга, мы можем провести для вас демонстрацию и тестирование данного комплекса в нашем шоу-руме. Договориться о тестировании можно по тел.: +7(495) 151-84-38. Кроме того, вы можете выбрать другие радиокомплексы на сайте именно под ваши задачи от стационарных решений до мобильных пеленгаторов. Проконсультируем по выбору оптимальной конфигурации.
| Общие параметры: | |
| Исполнение | В защитном кейсе PELI |
| Детектирование стандартов связи |
цифровые (при наличии опции DTest) TETRA, APCO-P25, DMR, dPMR, NXDN, PAL/SECAM/NTSC, Bluetooth (получение MAC и LAP адресов выявленных устройств), DECT, 802.15.4 (Zigbee и т.д.), DVB-T, DVB-T2, 2G (GSM) - топология сети, 3G (UMTS) -топология сети, 4G (LTE) - топология сети аналоговые (при наличии опции DTest) AM, FM, USB, LSB, Analog TV + анализ сетей Вай-Фай (ПО RadioInspectorWiFi) |
| Диапазон частот |

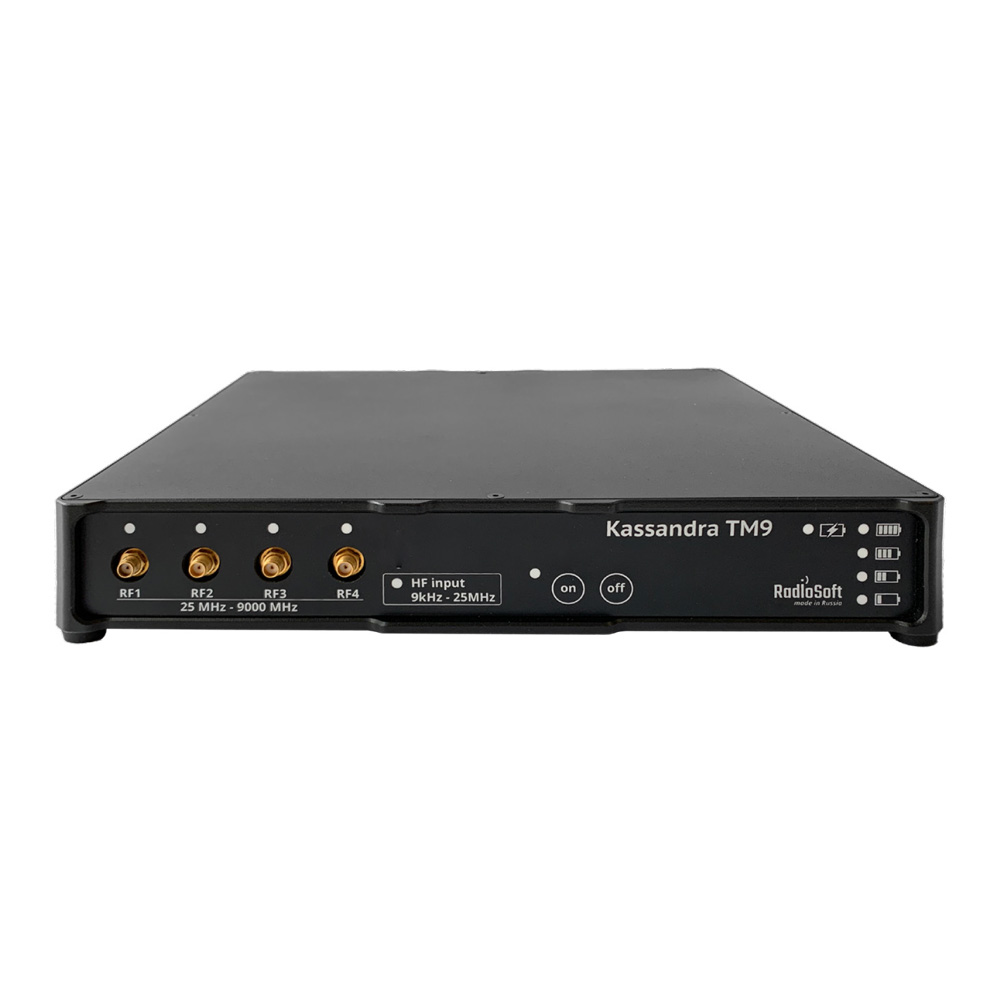

Вход 1 25МГц-9000 МГц Вход 2 9 кГц-25 МГц |
| Определение цифровых идентификаторов в каналах связи | да |
| Функция GEO | возможно использование в качестве ручного амплитудного пеленгатора (при наличии в комплекте поставки направленных антенн с электронным компасом и программной опции RT-Geo) |
| Зона обнаружения | зависит от кол-ва подключенных машин |
| Удалённое управление | возможно |
| Режим цифрового анализа | да |
| Антенный коммутатор | да, раздельные ВЧ входы для подключения диапазонных антенн |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования |
Полоса мгновенного анализа 0.256…32 МГц Максимальная скорость перестройки: RBW 54 кГц* Более 200 ГГц/сек RBW 13 кГц* 120 ГГц/сек * Зависит от производительности компьютера |
| Чувствительность | усреднённый уровень собственных шумов, без предусилителя (DANL) минус 158 дБм (1Гц) |
| Динамический диапазон | по точке компрессии 1 дб (без аттенюатора) не менее 120 дБ |
| Максимальное разрешение по частоте | 1 Гц |
| Полоса записи IQ | 12 МГц (без ограничения по времени записи IQ), 32 МГц (не менее 2 минут с интерфейсом LAN 1 GbE) |
| Питание | ~220v/50 9-36 В |
| Работа от АКБ | опция |
| Габариты и вес ТМ9М: | |
| Вес | 3400 г |
| Длина | 165 мм |
| Ширина | 240 мм |
| Толщина | 45 мм |
| Заводские данные: | |
| Условия эксплуатации |
Диапазон рабочих температур (градусов Цельсия) От +5 до +70 (в версии без АКБ) Диапазон температуры хранения (градусов Цельсия) До -20 до + 70 (в версии без АКБ) |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Особенности и доп.характеристики: | |
| Типы программных демодуляторов | AM, FM, USB, LSB, TETRA, APCO-P25, DMR, dPMR, NXDN, AnalogTV ( PAL/SECAM/NTSC), DVB-T2, DVB-T |

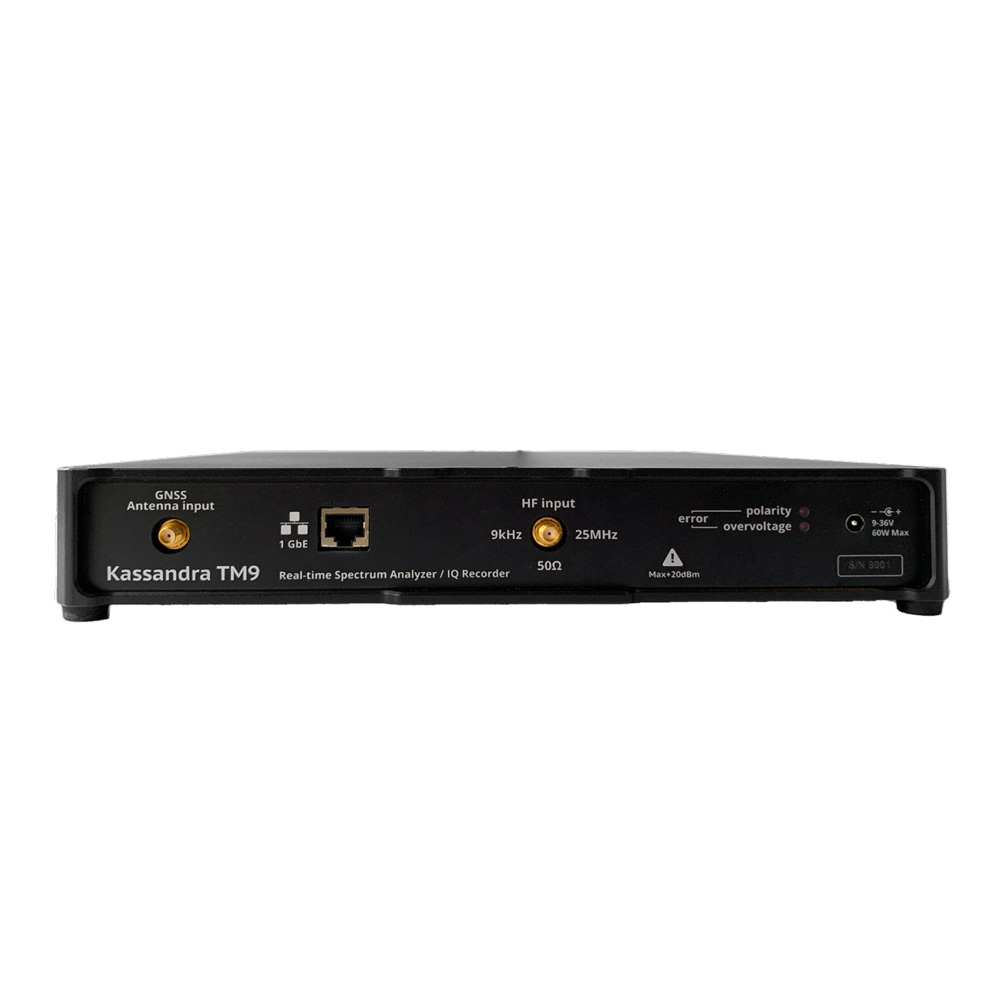

| Тип интерфейса подключения к компьютеру | LAN 1 GbE |
| Способ охлаждения приёмного блока | активное охлаждение с использованием малошумящего вентилятора с уровнем шума не более 60 дБ |
| Технические характеристики управляющей ПЭВМ (не хуже): | |
| Установленная операционная система | Windows 10 (11) |
| Частота процессора, МГц | 2200 |
| Размер оперативной памяти (не менее), Гб | 8 |
| Тип памяти (не хуже) | DDR4 |
| Размер экрана, дюйм | 15,6-17 |
| Разрешение экрана (не менее) | 1920х1080 |
| Тип экрана | широкоформатный |
| Размер жесткого диска (не менее), МГб | 512 |
| Скорость адаптера LAN, Мбит/с | 1000 |
| Комплект БАЗОВЫЙ: | |
| Блок основной | 1 шт. |
| ПО RadioInspectorRT | 1 шт. |

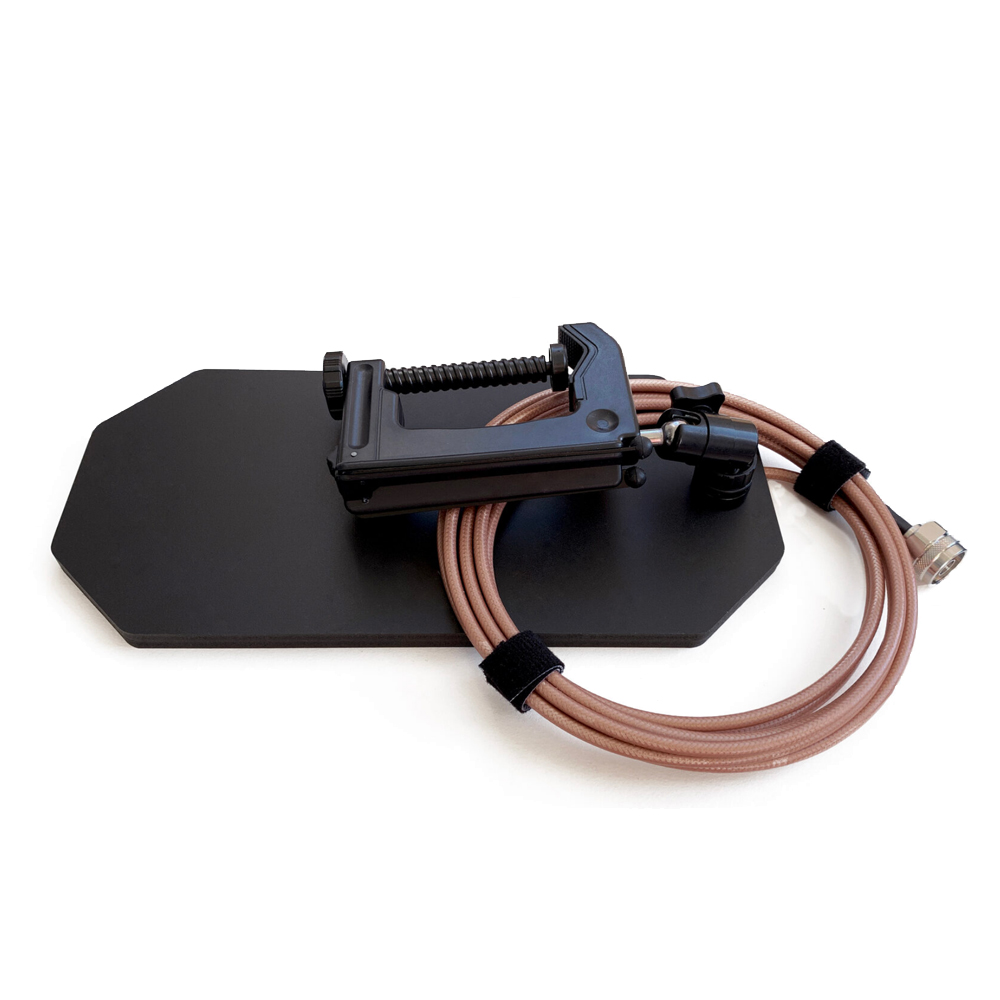

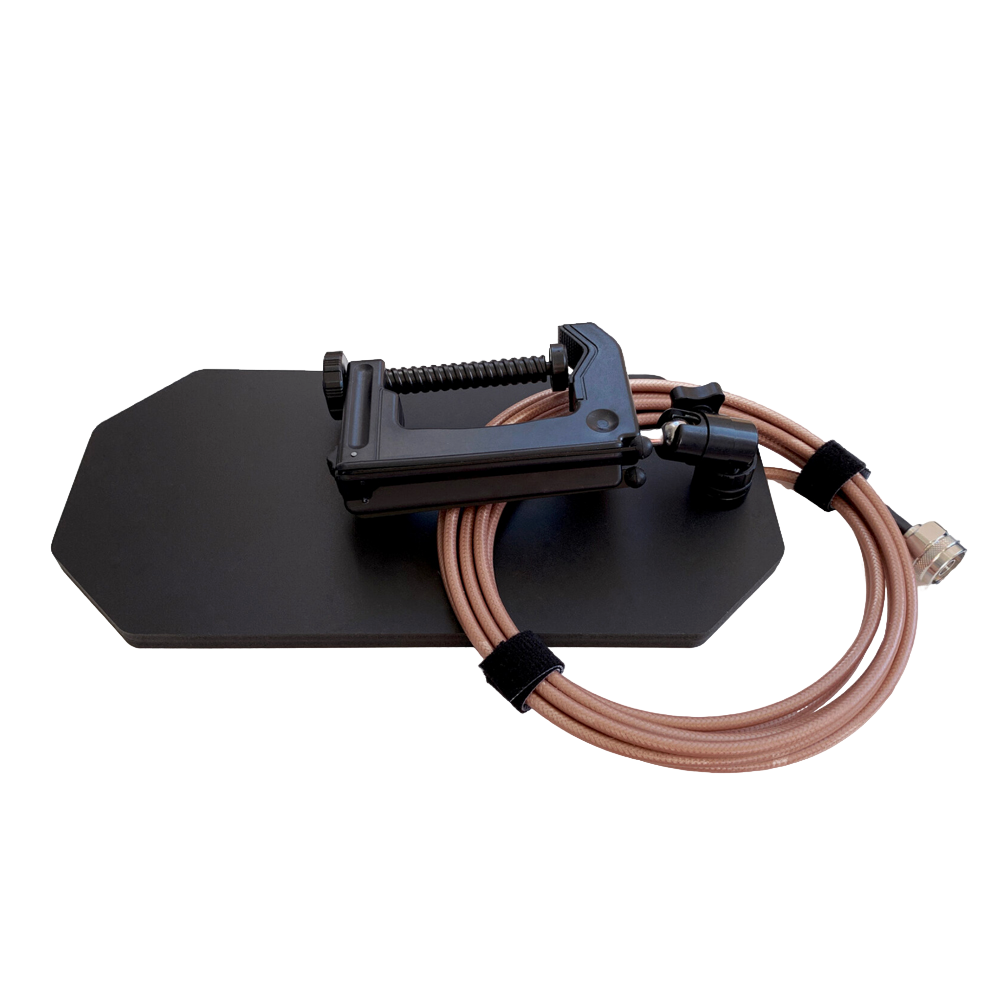

| Антенна АШП-12, 20-12000 МГц | 1 шт. |
| Кабель управления LAN | 1 шт. |
| Сумка-укладка | 1 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Комплект ОСНОВНОЙ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ | 1 компл. |
| ПО RadioInspectorRT с опцией DTest | 1 шт. |
| ПО RadioInspectorRP | 1 шт. |
| Антенна АШП-12, 20-12000 МГц | 2 шт. |
| Кабель высокочастотный 20 м | 1 шт. |
| Кабель управления LAN | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Разветвитель USB (адаптер USB/LAN) | 1 шт. |
| Сумка–укладка | 1 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Комплект РАСШИРЕННЫЙ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ | 1 компл. |
| ПО RadioInspectorRT с опцией DTest | 1 шт. |
| ПО RadioInspectorRP | 1 шт. |

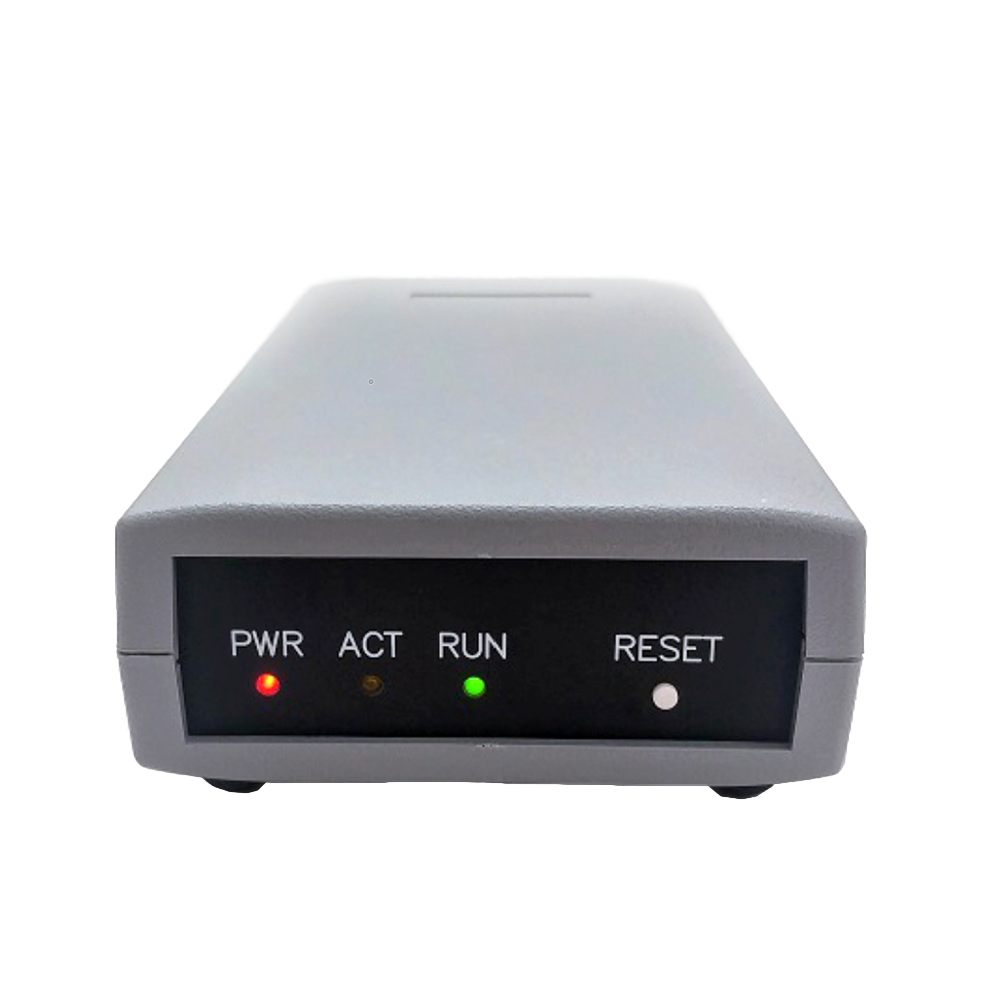

| ПАК RadioInspectorWiFi с приёмным модулем | 1 компл. |
| Антенна АШП-12, 20-12000 МГц | 3 шт. |
| Антенна направленная АШН-2060, 20-600 МГц | 1 шт. |
| Антенна направленная АШН-60600, 600-6000 МГц | 1 шт. |
| Рукоять с креплением для направленной антенны | 1 шт. |
| Кабель высокочастотный 20 м | 2 шт. |
| Кабель высокочастотный 10 м | 1 шт. |
| Кабель управления LAN | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Разветвитель USB (адаптер USB/LAN) | 1 шт. |
| Сумка-укладка | 2 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |

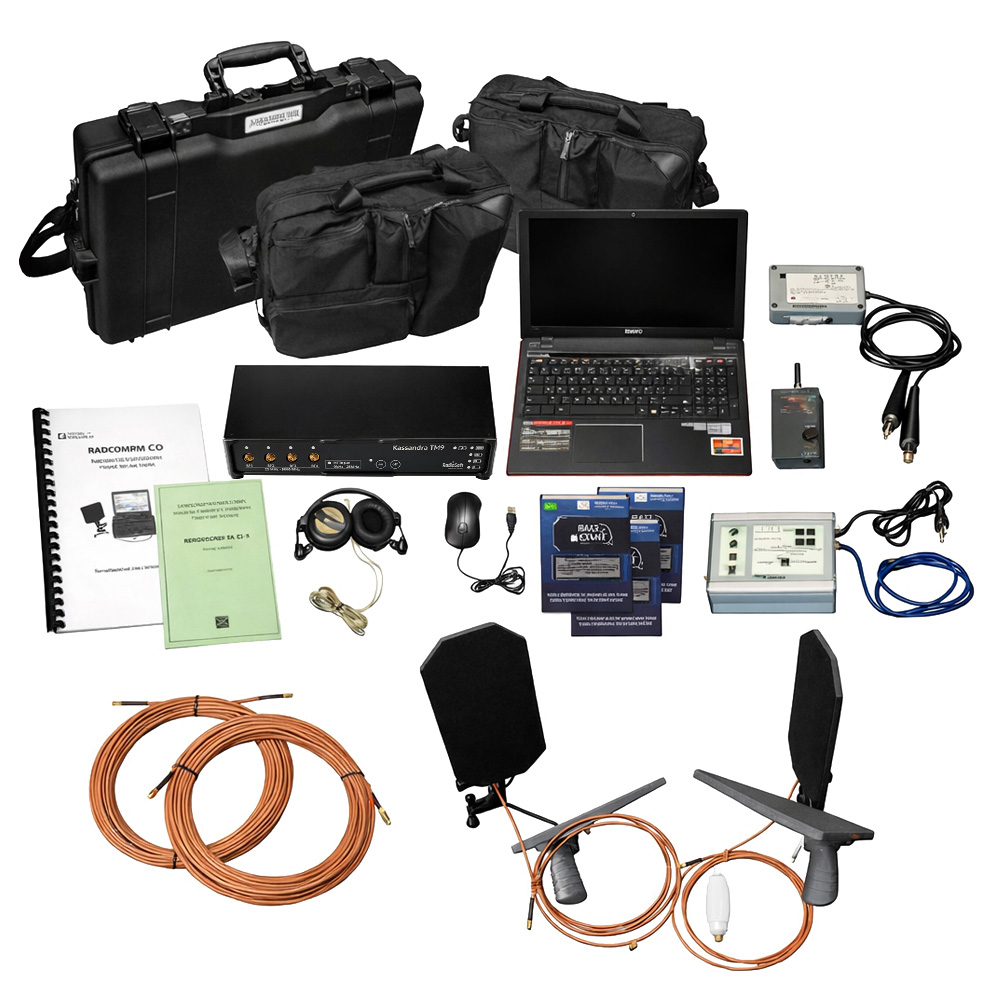

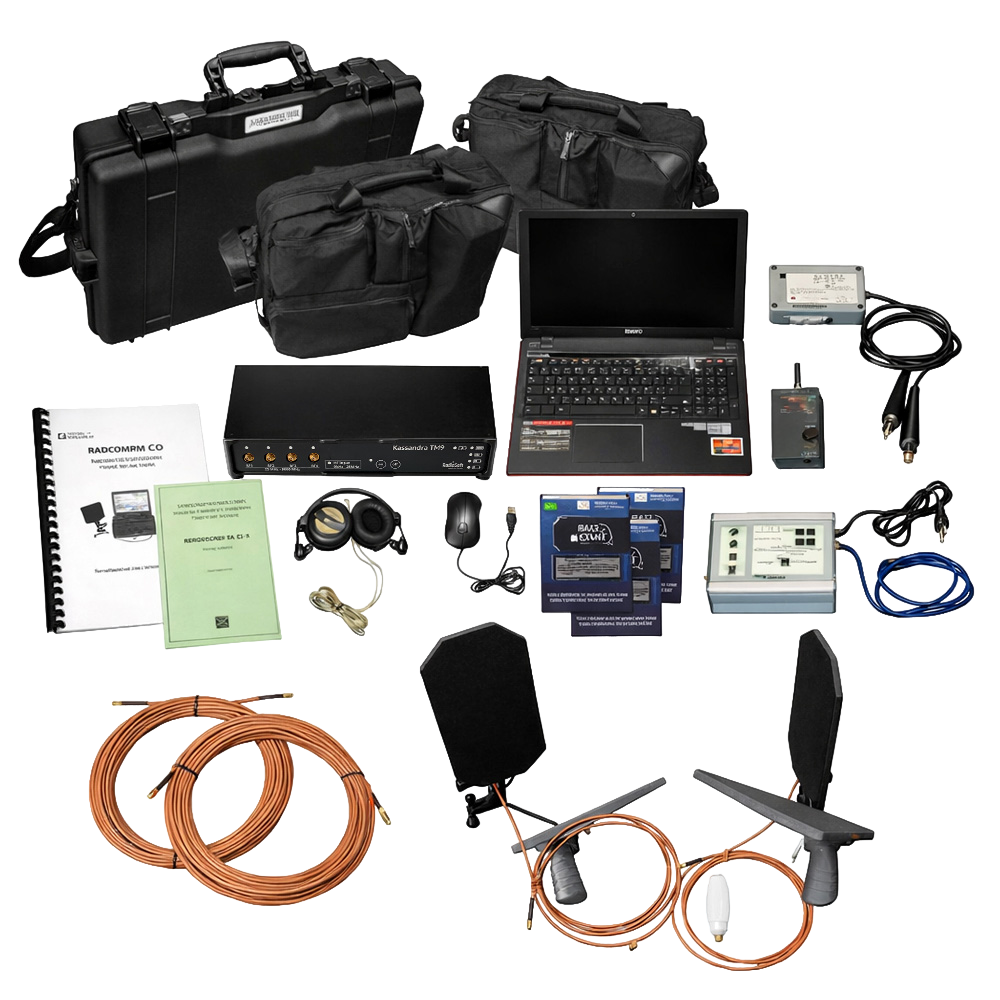

| Комплект ЭКСПЕРТ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ, ноутбук | 1 компл. |
| Управляющая ПЭВМ, ноутбук-трансформе 14” | 1 компл. |
| ПО RadioInspectorRT с опциями DTest и GEO | 1 шт. |
| ПО RadioInspectorRP с опцией GEO | 1 шт. |
| ПО IQ_ProcessPRO с опциями DTest и Demod | 1 шт. |
| ПАК RadioInspectorWiFi-GEO/DF c GPS/Glonass приёмником | 1 компл. |
| Рукоять с креплением для антенны, с электронным компасом | 1 шт. |
| GPS/Glonass-приёмник | 1 шт. |
| Рукоять с креплением для направленной антенны | 1 шт. |
| Антенна АШП-12, 20-12000 МГц | 3 шт. |
| Антенна направленная АШН-2060, 20-600 МГц | 1 шт. |
| Антенна направленная АШН-60600, 600-6000 МГц | 1 шт. |
| Антенна направленная АСН-40165, 400-1650 МГц | 1 шт. |
| Антенна направленная АСН-140620, 1400-6200 МГц | 1 шт. |
| Тренога для направленных антенн с креплением | 1 шт. |
| Комплект креплений антенн и компаса | 1 компл. |
| Кабель высокочастотный 20 м | 1 шт. |
| Кабель высокочастотный 10 м | 1 шт. |
| Кабель высокочастотный 3 м | 1 шт. |
| Кабель высокочастотный 1,3 м | 1 шт. |
| Кабель управления LAN | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Разветвитель USB (адаптер USB/LAN) | 1 шт. |
| Разгрузка полевая | 1 шт. |
| Сумка–укладка | 3 шт. |
| Зарядное устройство | 1 шт. |
| Адаптер питания автомобильный 12/220 В | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
