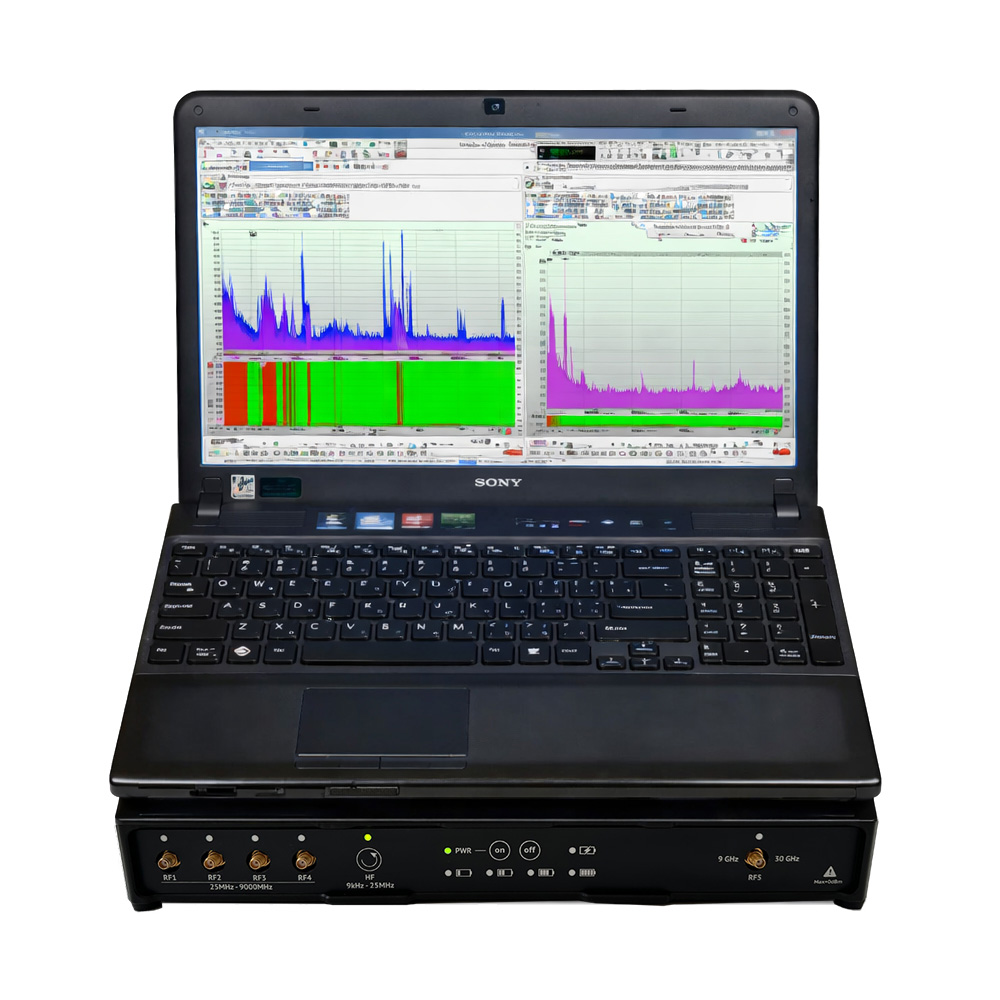

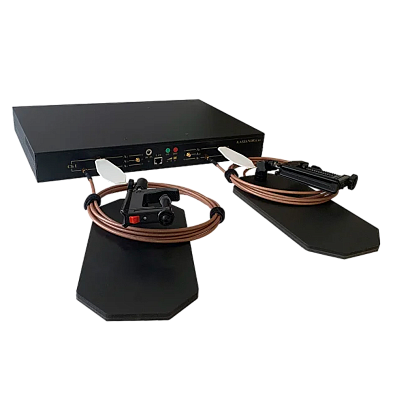

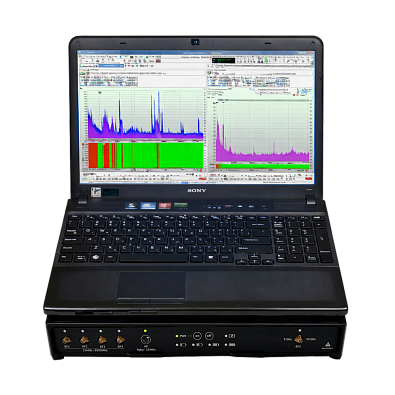

КАССАНДРА-ТМ30

Кассандра ТМ 30 – это комплекс для постоянного радиомониторинга и обнаружения запрещенных радиоизлучений (в том числе скрытых), а также для обследования цифровых стандартов связи. Также можно применить ТМ9 как IQ регистратор с полосой записи до 32 Мгц.

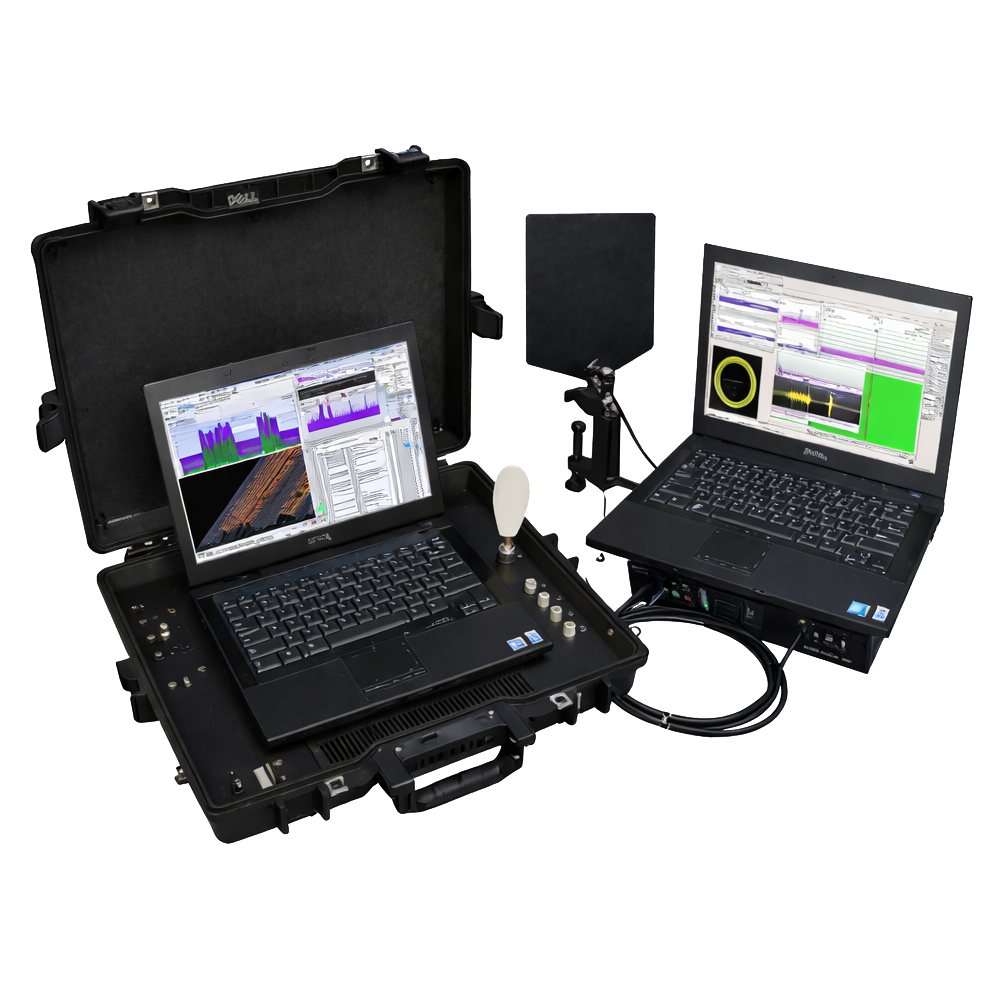

Комплексы, при желании, объединяются для создания сети с ЦУ. Тогда на ПЭВМ главного оператора будет отображаться общая информация, а при использовании специального ПО RT-GROUP можно сравнивать спектры сигналов от разных машин. Всю необходимую информацию можно сохранить в памяти компьютеров.

Особенности исполнения и функционала Комплекса Кассандра ТМ 30

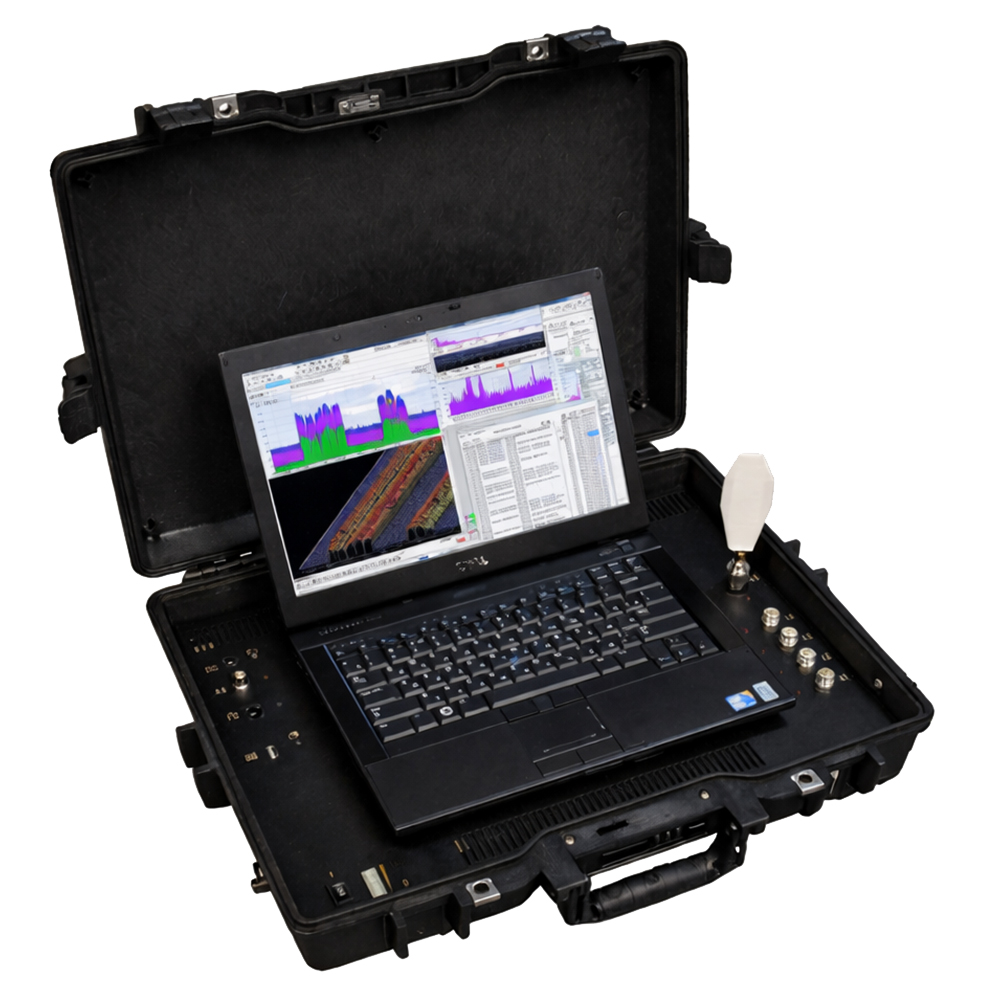

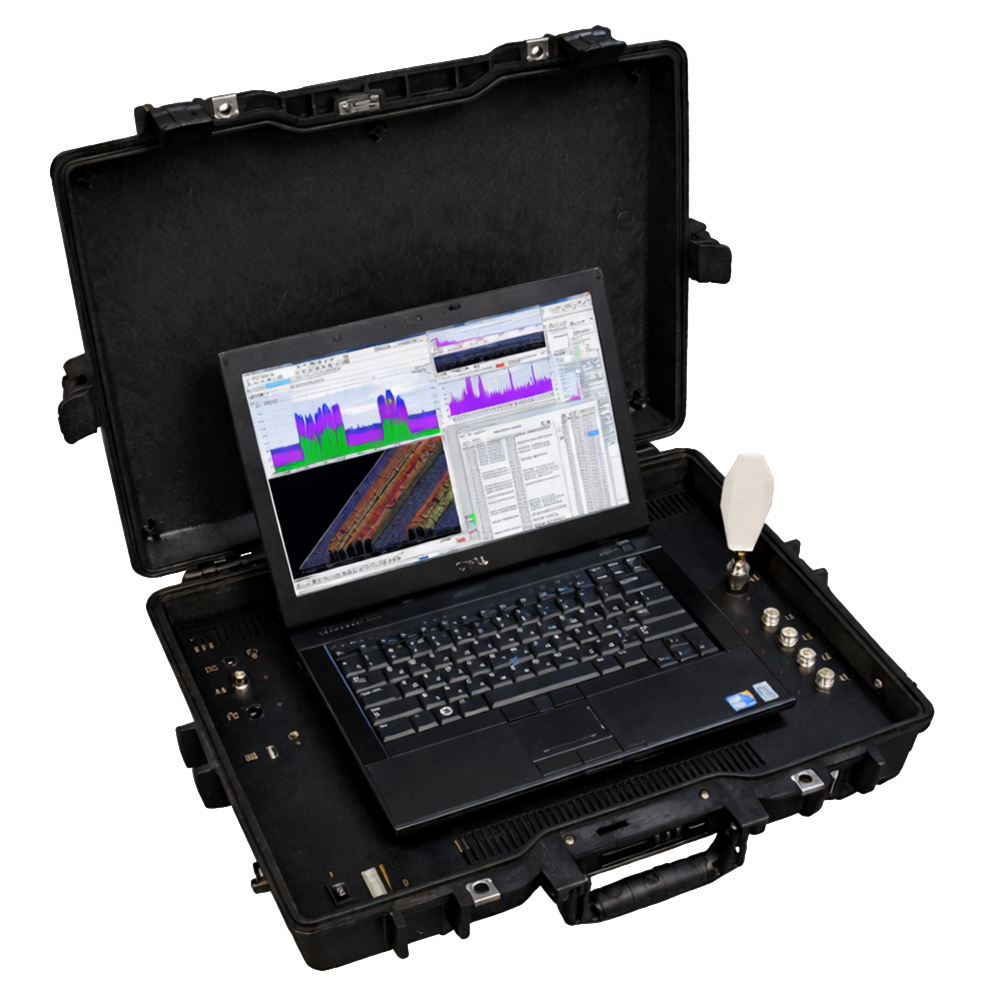

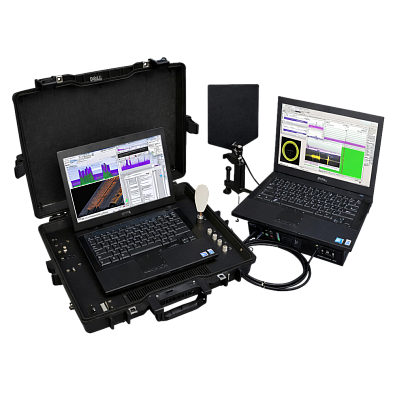

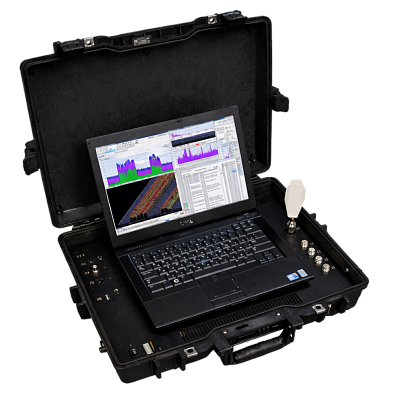

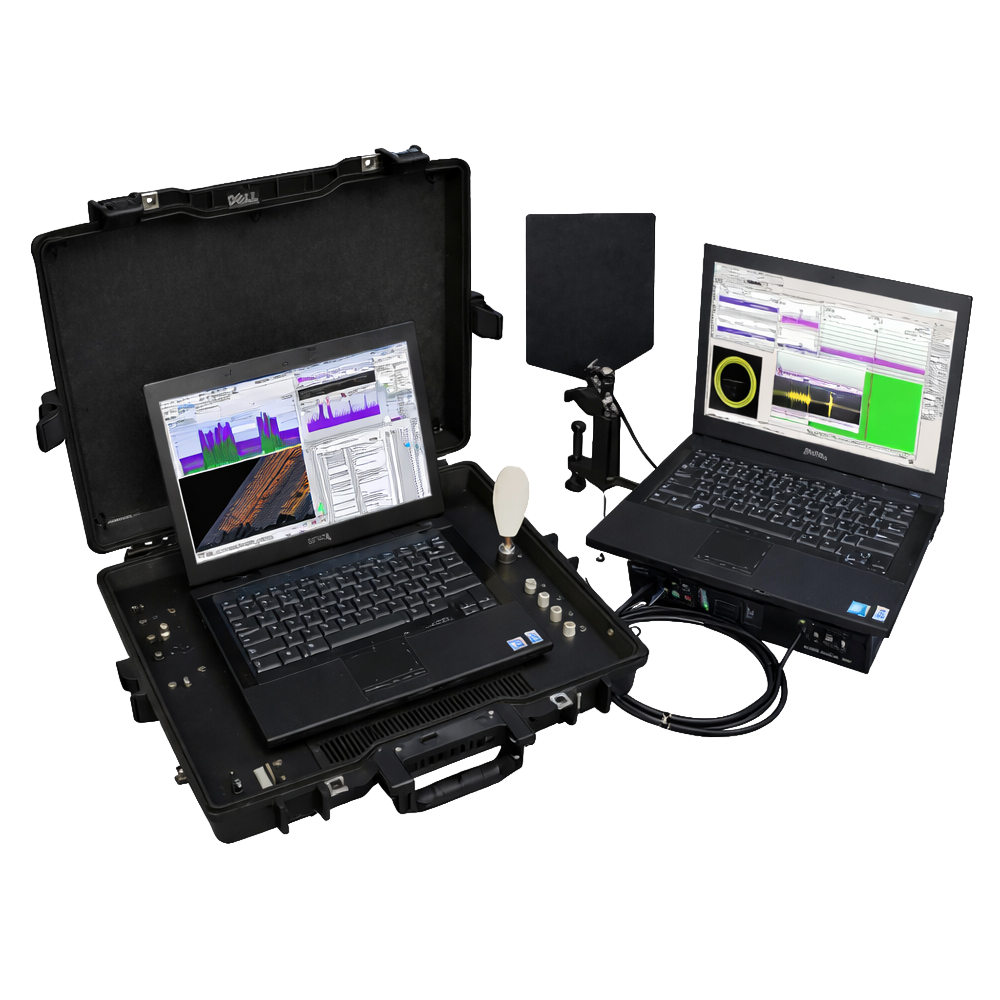

Прибор вмонтирован в защищенный от ударов и внешних воздействий кейс TM PELI и дополнен встроенными аккумуляторами на 2.5 часа работы. Важно, что их можно заряжать прямо во время работы. Уникальные LiFePo4 АКБ позволят использовать Кассандру ТМ 30 в сверхнеблагоприятных условиях работы (от -20 до +50 С), они защищены от взрыва и возгорания.

• Комплекс Радиомониторинга Кассандра ТМ30 позволит Вам:
• Принимать сигналы по всему указанному частотному спектру, делать панорамный спектроанализ + оценку полученных радио сигналов
• Сохранять результаты в памяти встроенного ПК
• Производить демодуляцию аналог. Видеопередатчиков 30 – 6000 МГц
• Обнаруживать источники сигналов в определенном помещении
• Автоматически определять цифр. сигналы (при наличии опции DTest) TETRA, APCO-P25, DMR, NXDN, dPMR, DECT, Bluetooth, 802.15.4 (ZigBee), DVB-T, DVB-T2; GSM (2G), UMTS (3G), LTE (4G)
• Автоматически определять аналог. сигналы (при наличии опции DTest) AM, FM, USB, LSB, Analog TV + анализ сетей Вай-Фай (ПО RadioInspectorWiFi)
• Производить векторный анализ сигналов

Кассандра ТМ 30 и другие комплексы радиомониторинга с доставкой

Мы предлагаем широкий диапазон комплексов и приборов для радио мониторинга по ценам производителей. Квалифицированные менеджеры помогут подобрать оборудование под Ваши задачи. Вы можете позвонить нам или произвести осмотр оборудования в Москве в нашем шоу-руме по предварительной договоренности.

Общие параметры:
Исполнение	В защитном кейсе PELI
Детектирование стандартов связи	цифровые (при наличии опции DTest) TETRA, APCO-P25, DMR, dPMR, NXDN, PAL/SECAM/NTSC, Bluetooth (получение MAC и LAP адресов выявленных устройств), DECT, 802.15.4 (Zigbee и т.д.), DVB-T, DVB-T2, 2G (GSM) - топология сети, 3G (UMTS) -топология сети, 4G (LTE) - топология сети аналоговые (при наличии опции DTest) AM, FM, USB, LSB, Analog TV + анализ сетей Вай-Фай (ПО RadioInspectorWiFi)

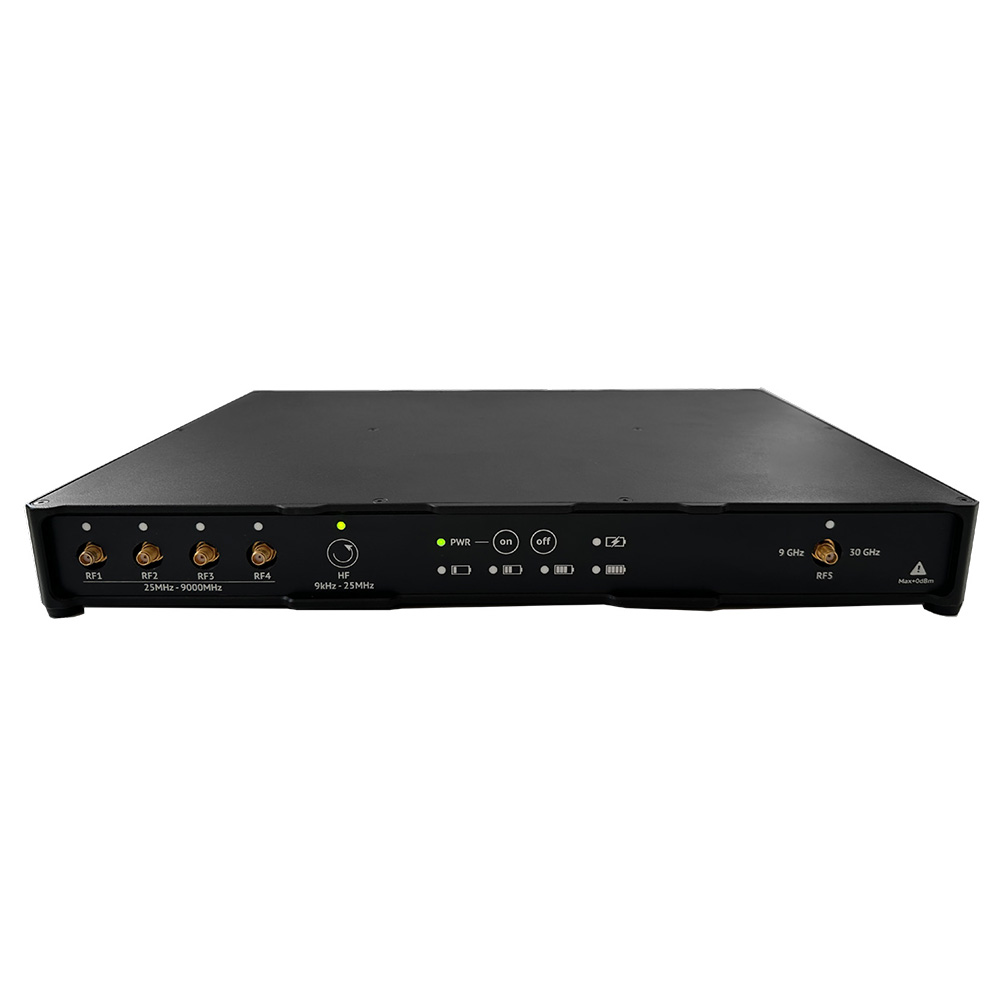

Диапазон частот	Вход 1 25МГц-9000 МГц Вход 2 9 ГГц-30 ГГц Вход 3 9 кГц-25 МГц
Определение цифровых идентификаторов в каналах связи	да
Функция GEO	возможно использование в качестве ручного амплитудного пеленгатора (при наличии в комплекте поставки направленных антенн с электронным компасом и программной опции RT-Geo)
Зона обнаружения	зависит от кол-ва подключенных машин
Удалённое управление	возможно
Режим цифрового анализа	да
Антенный коммутатор	да, раздельные ВЧ входы для подключения диапазонных антенн
Основные хар-ки прибора:
Максимальная скорость сканирования	Полоса мгновенного анализа 0.256…32 МГц Максимальная скорость перестройки: RBW 54 кГц* Более 200 ГГц/сек RBW 13 кГц* 120 ГГц/сек (в диапазоне 25-9000 МГц) RBW 13 кГц* Более 70 ГГц/сек (в диапазоне 9-30 ГГц) * Зависит от производительности компьютера
Чувствительность	усреднённый уровень собственных шумов, без предусилителя (DANL) минус 158 дБм (1Гц)
Динамический диапазон	по точке компрессии 1 дб (без аттенюатора) не менее 120 дБ
Максимальное разрешение по частоте	1 Гц
Полоса записи IQ	12 МГц (без ограничения по времени записи IQ), 32 МГц (не менее 2 минут с интерфейсом LAN 1 GbE)
Питание	~220v/50 9-36 В
Работа от АКБ	опция
Габариты и вес ТМ30 (Кейс PELI-1495):
Вес	9000 г
Длина	549 мм
Ширина	438 мм
Толщина	124 мм
Заводские данные:
Условия эксплуатации	Диапазон рабочих температур (градусов Цельсия) От +5 до +70 (в версии без АКБ) Диапазон температуры хранения (градусов Цельсия) До -20 до + 70 (в версии без АКБ)
Гарантия	12 мес
Страна-производитель	Россия
Особенности и доп.характеристики:
Типы программных демодуляторов	AM, FM, USB, LSB, TETRA, APCO-P25, DMR, dPMR, NXDN, AnalogTV ( PAL/SECAM/NTSC), DVB-T2, DVB-T
Тип интерфейса подключения к компьютеру	LAN 1 GbE
Способ охлаждения приёмного блока	активное охлаждение с использованием малошумящего вентилятора с уровнем шума не более 60 дБ
Технические характеристики управляющей ПЭВМ (не хуже):
Установленная операционная система	Windows 10 (11)
Частота процессора, МГц	2200
Размер оперативной памяти (не менее), Гб	8
Тип памяти (не хуже)	DDR4
Размер экрана, дюйм	15,6-17
Разрешение экрана (не менее)	1920х1080
Тип экрана	широкоформатный
Размер жесткого диска (не менее), МГб	512
Скорость адаптера LAN, Мбит/с	1000

Кассандра ТМ30 - Базовый комплект:

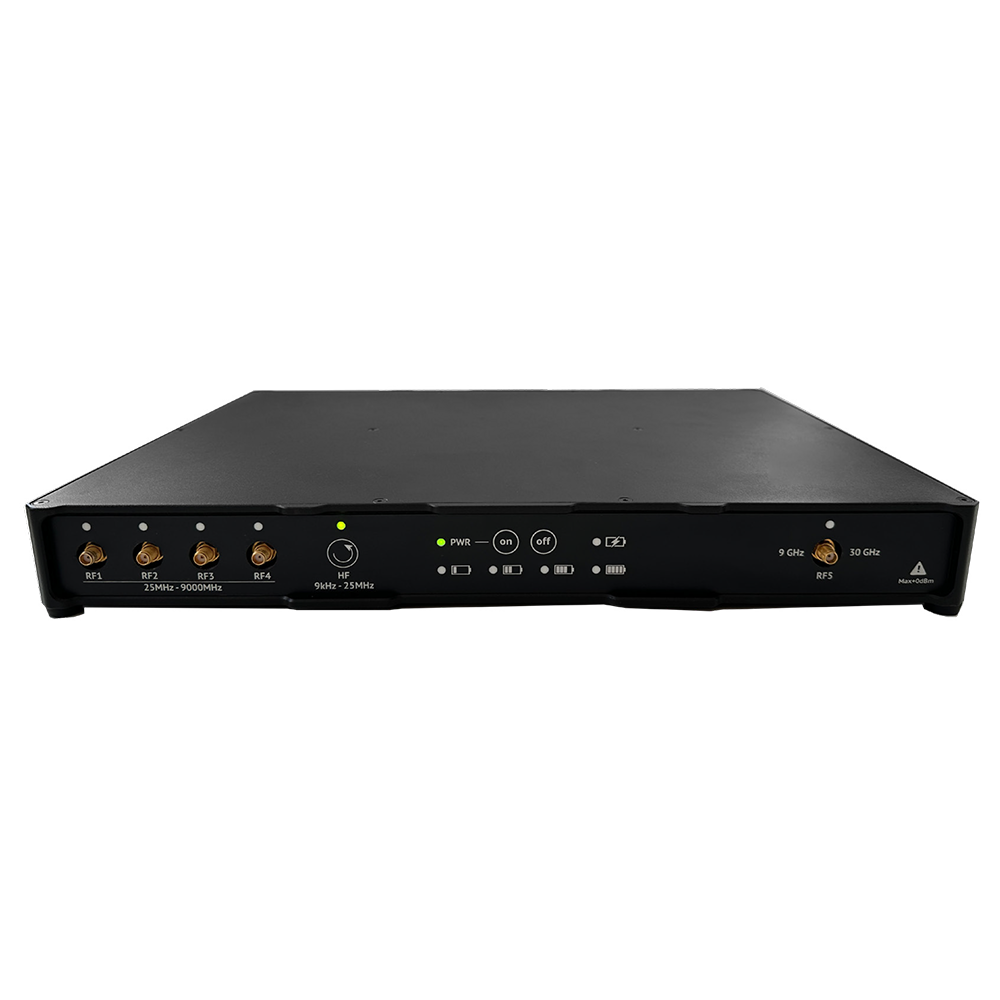

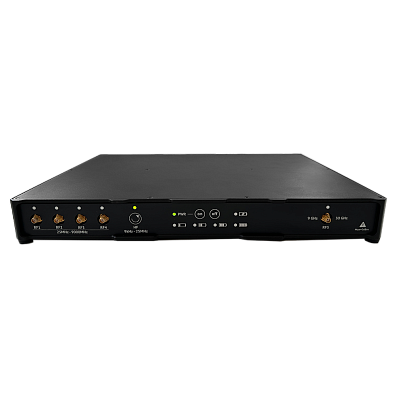

Блок основной (в кейсе PELI 1495)	1 шт.
Программное обеспечение RadioInspectorRT	1 шт.

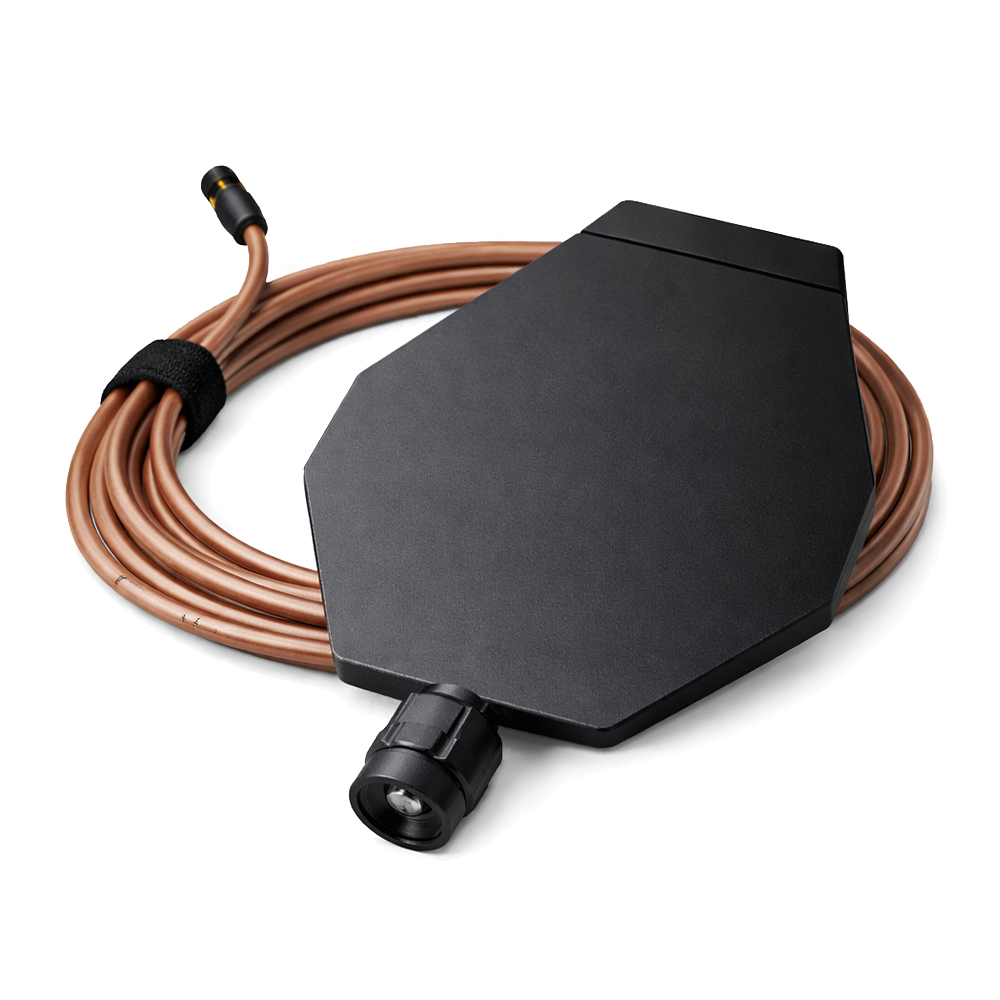

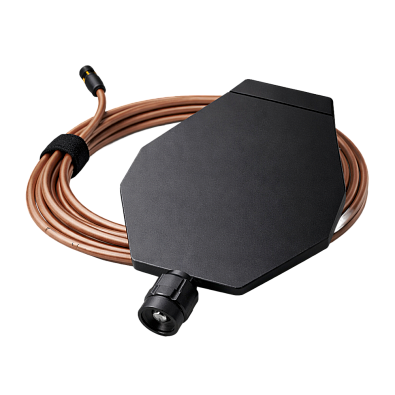

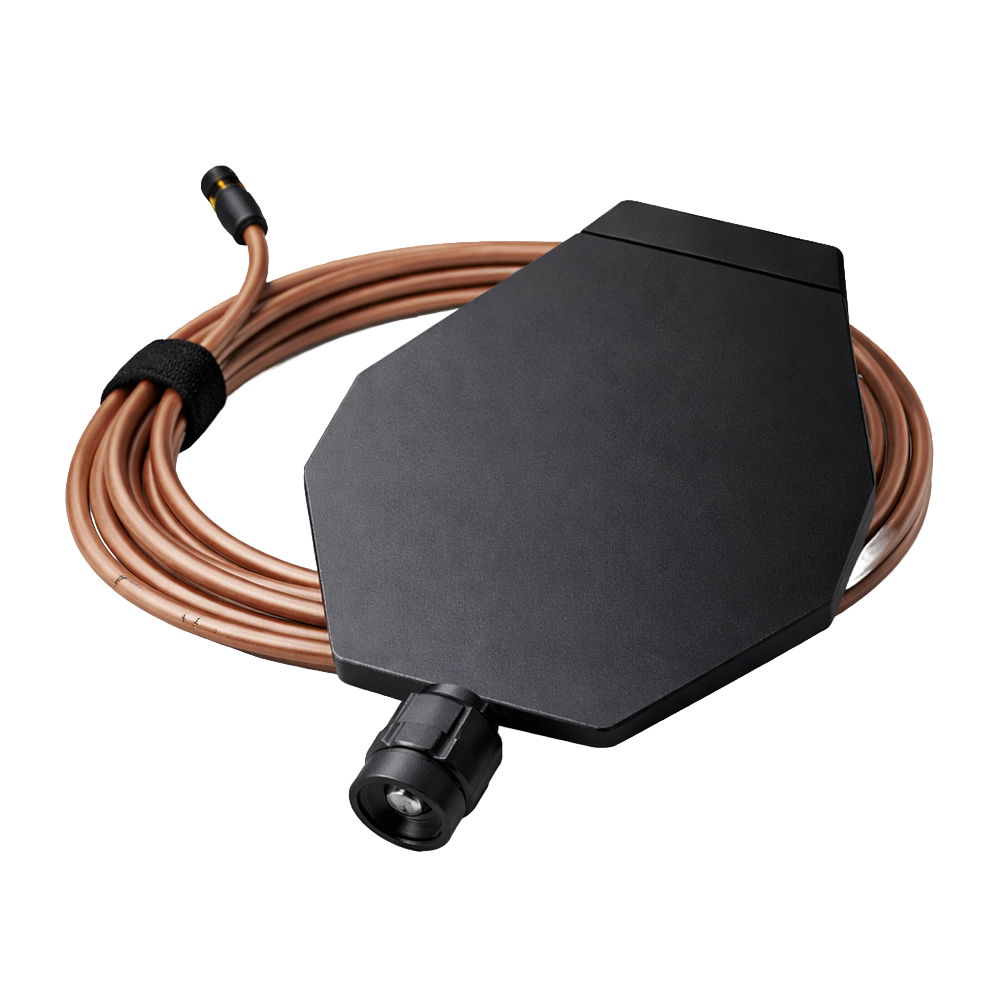

Антенна АШП-12 (20-12000 МГц)	1 шт.
Антенна АШП-30 (6-30 ГГц)	1 шт.
Кабель управления LAN	1 шт.
Сумка – укладка	1 шт.
Зарядное устройство	1 шт.
Руководство по эксплуатации и Руководство пользователя ПО на электронном носителе с ПО RadioInspectorRT	1 шт.
Паспорт	1 шт.
Кассандра ТМ30 - Основной комплект:
Блок основной (в кейсе PELI 1495)	1 шт.

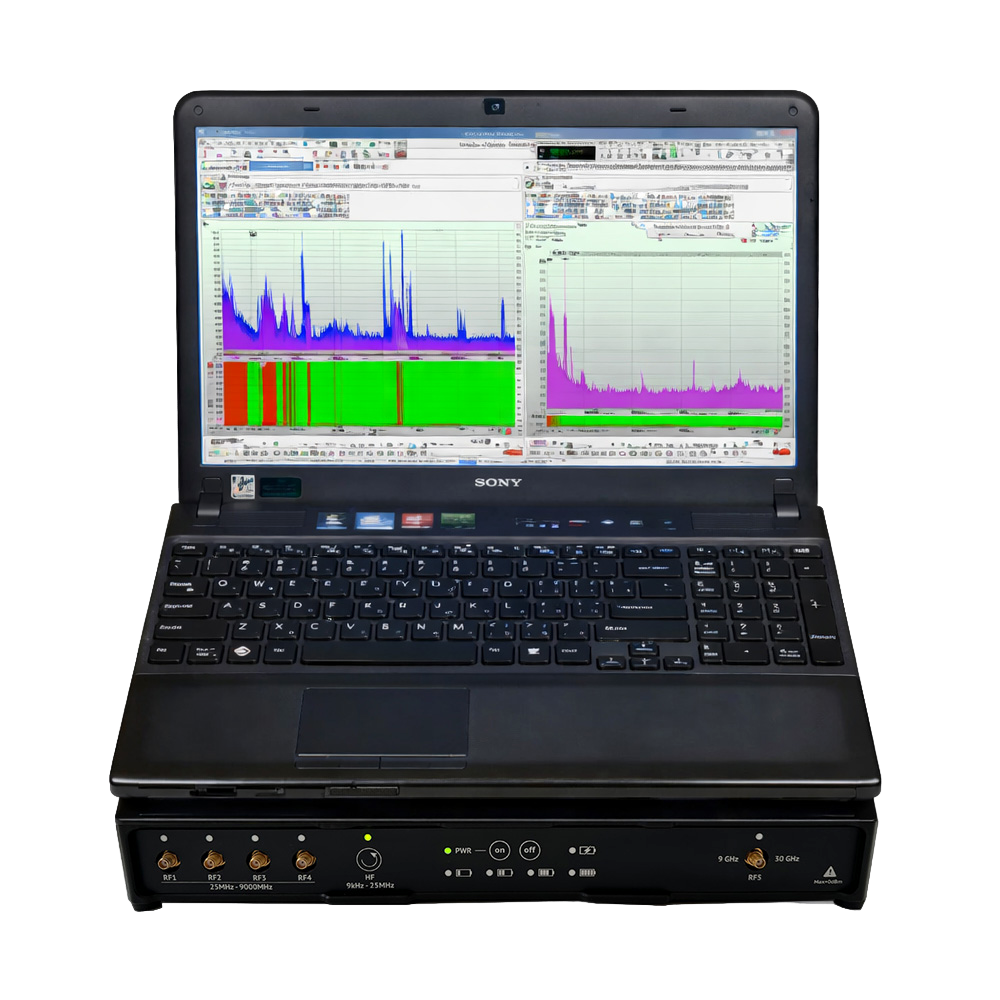

Управляющая ПЭВМ в комплекте	1 шт.
Программное обеспечение RadioInspectorRT с опцией DTest	1 шт.

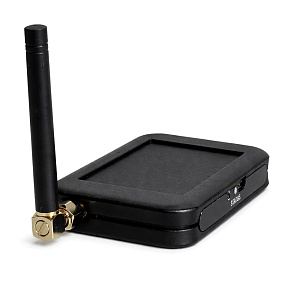

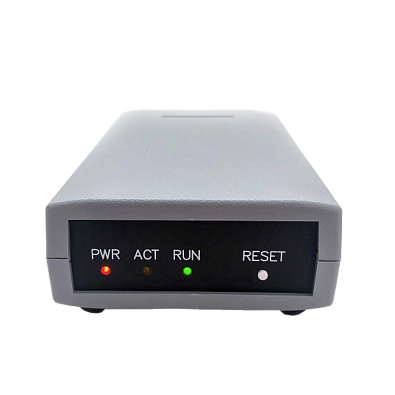

Программное обеспечение RadioInspectorWiFi с приёмным модулем	1 шт.
Антенна АШП-12 (20-12000 МГц)	2 шт.
Антенна АШП-30 (6-30 ГГц) с переходником SMA/N-Type	1 шт.
Кабель-удлинитель высокочастотный 20м	1 шт.
Кабель управления LAN	1 шт.
Манипулятор "мышь"	1 шт.
Разветвитель USB	1 шт.
Сумка – укладка	1 шт.
Зарядное устройство	1 шт.
Руководство по эксплуатации и Руководство пользователя ПО на электронном носителе с ПО RadioInspectorRT	1 шт.
Паспорт	1 шт.

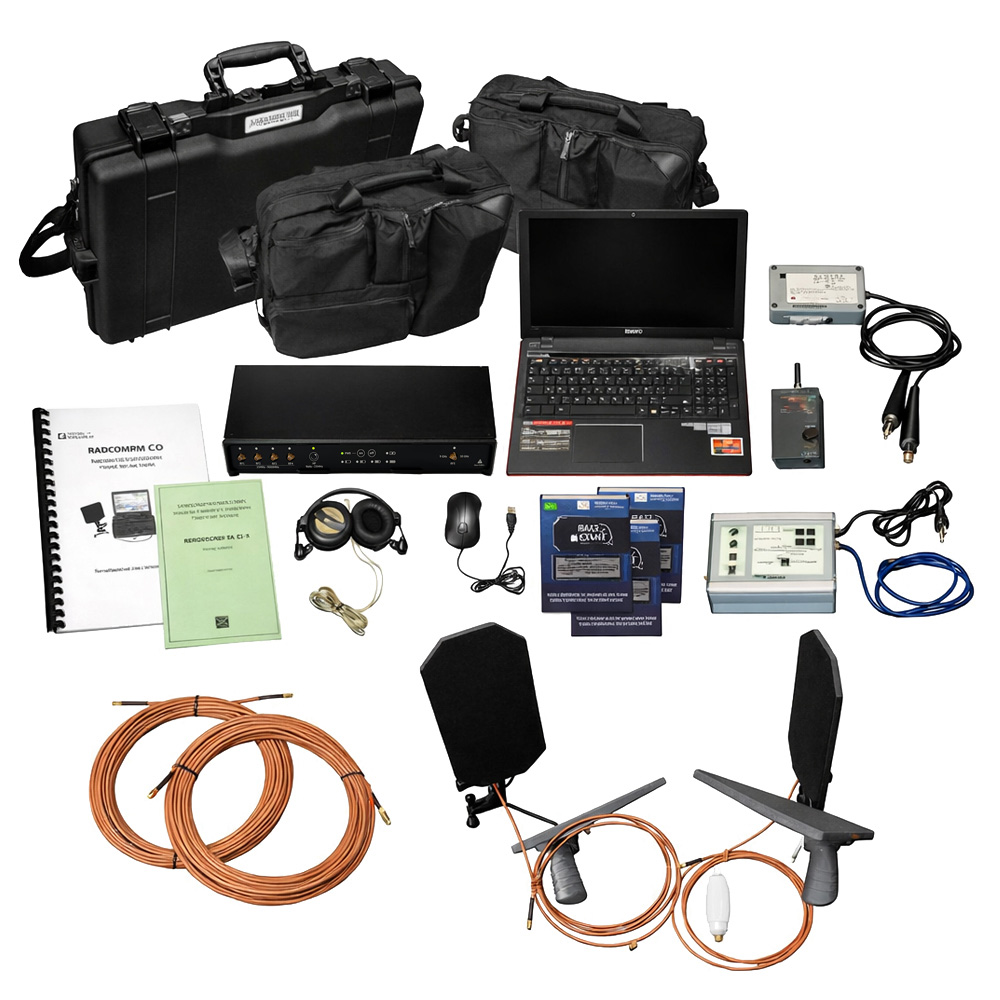

Кассандра ТМ30 - Расширенный комплект:
Блок основной (в кейсе PELI 1495)	1 шт.
Управляющая ПЭВМ в комплекте	1 шт.
Программное обеспечение RadioInspectorRT с опцией DTest	1 шт.

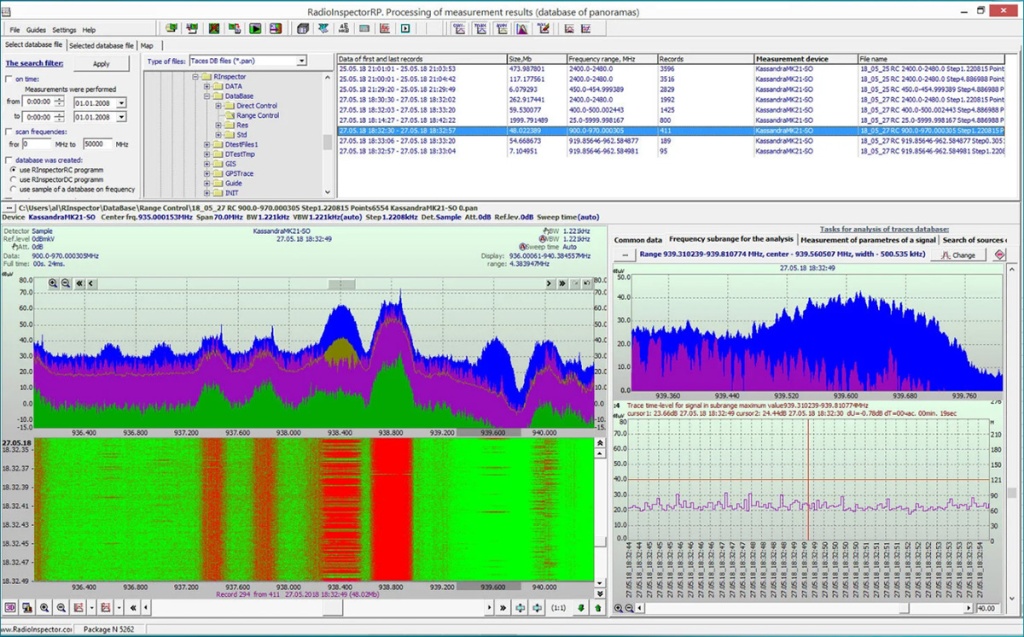

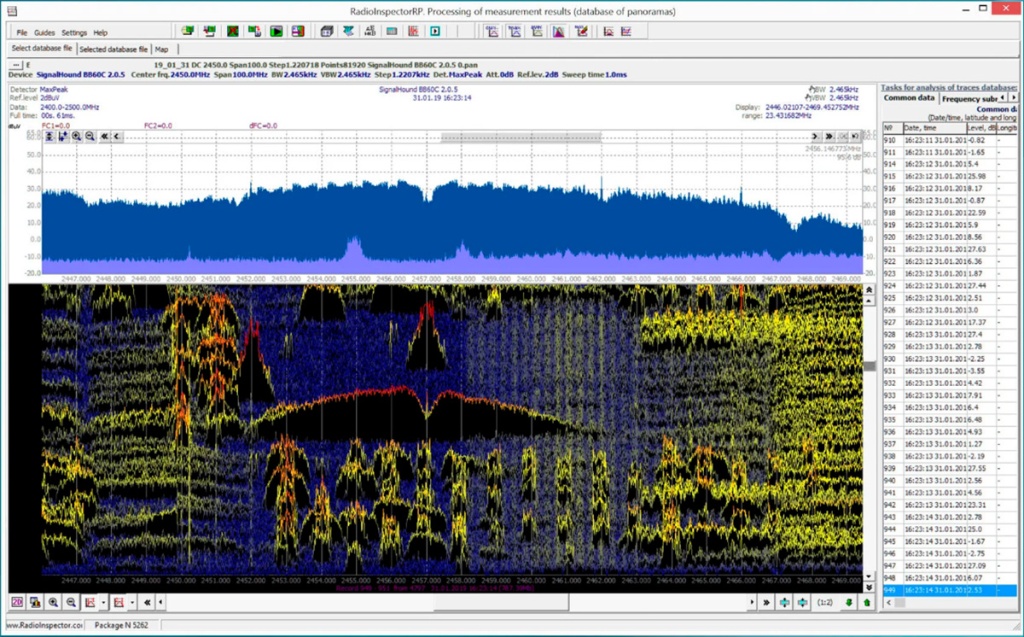

Программное обеспечение RadioInspectorRP	1 шт.
Программное обеспечение RadioInspectorWiFi с приёмным модулем	1 шт.
Антенна АШП-12(20-12000 МГц)	3 шт.
Антенна АШП-30 (6-30 ГГц)	1 шт.

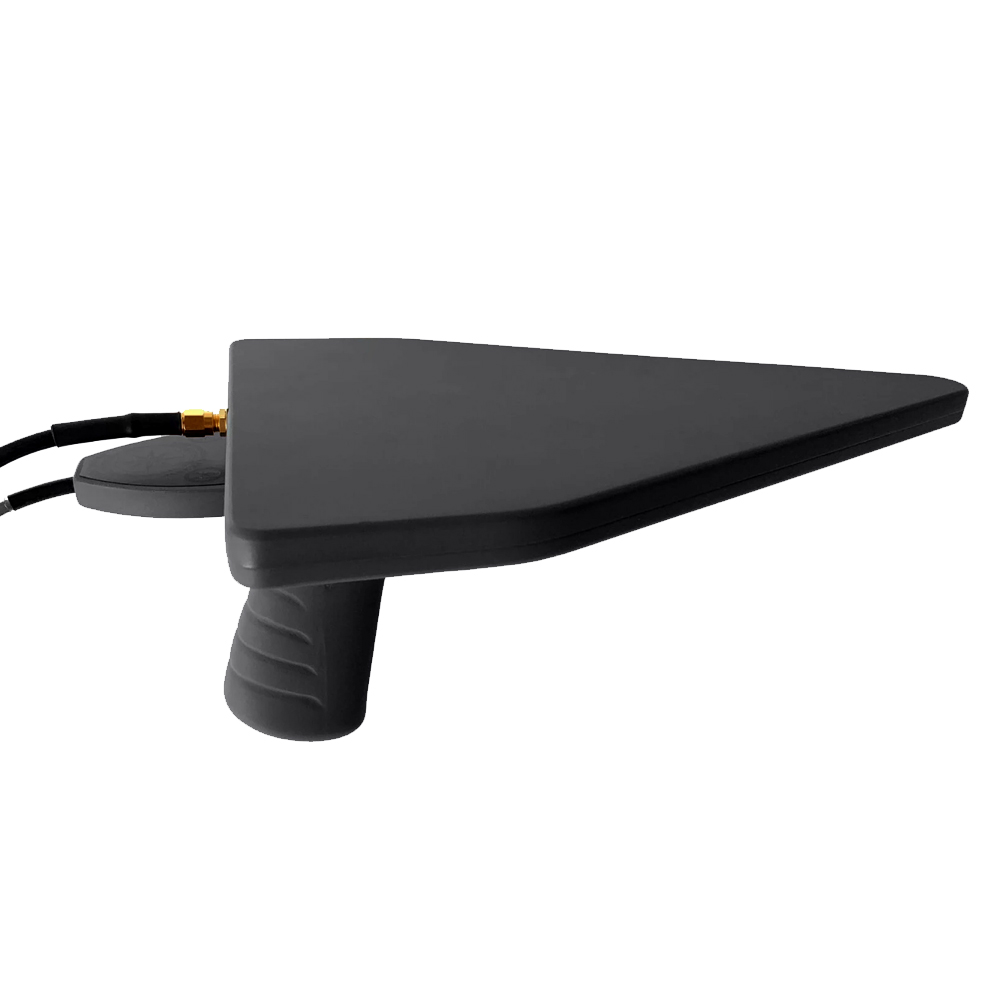

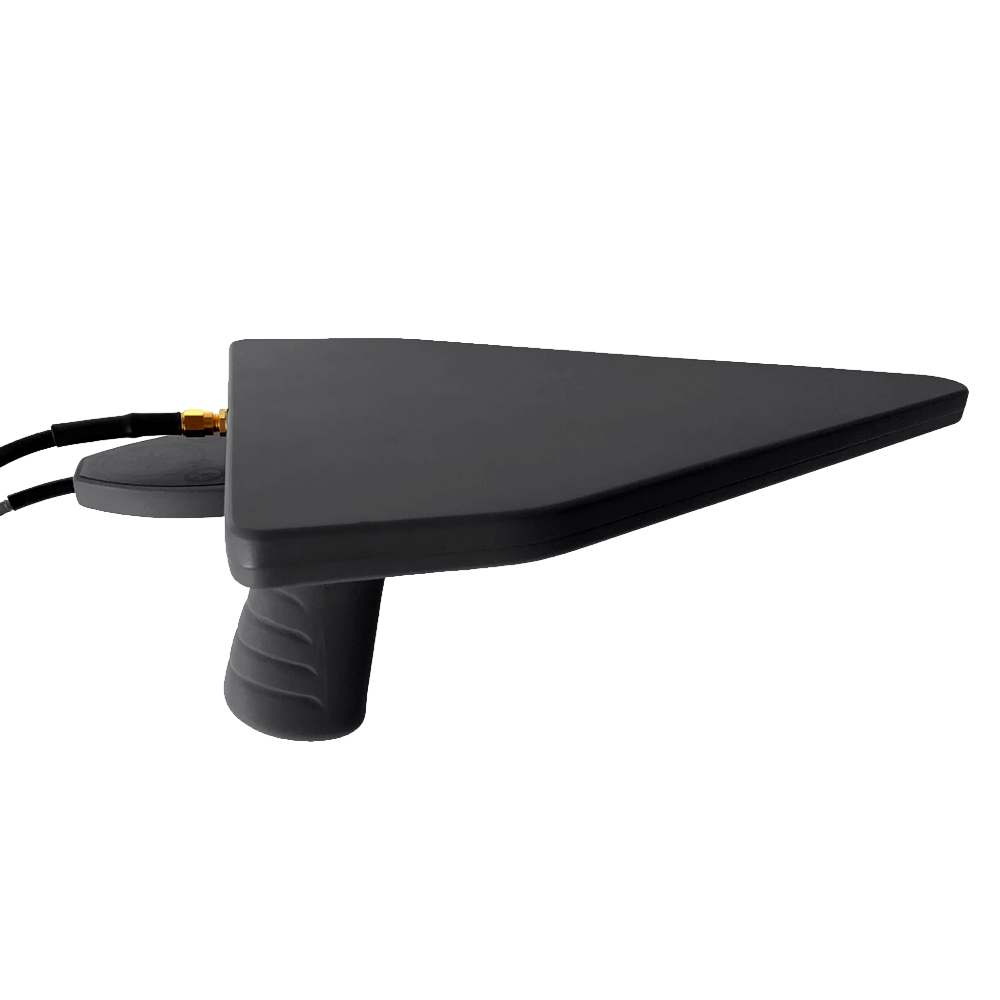

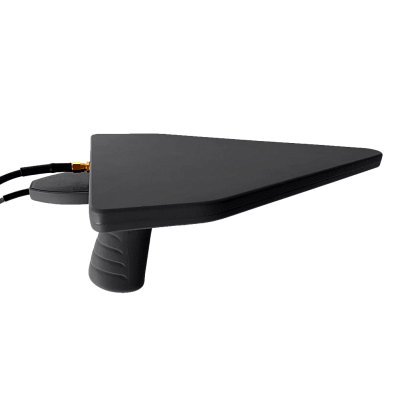

Антенна направленная АШН-2060 (20-600 МГц)	1 шт.
Антенна направленная АНШ-60600 (600-6000 МГц)	1 шт.
Антенна направленная АШН-630 (6-30 ГГц)	1 шт.
Рукоять с креплением для направленной антенны с прижимным винтом	1 шт.
Кабель-удлинитель высокочастотный 20м	2 шт.
Кабель-удлинитель высокочастотный 10м	1 шт.
Кабель управления LAN	1 шт.
Манипулятор "мышь"	1 шт.
Головные телефоны	1 шт.
Разветвитель USB	1 шт.
Сумка – укладка	1 шт.
Зарядное устройство	1 шт.
Руководство по эксплуатации и Руководство пользователя ПО на электронном носителе с ПО RadioInspectorRT	1 шт.
Паспорт	1 шт.

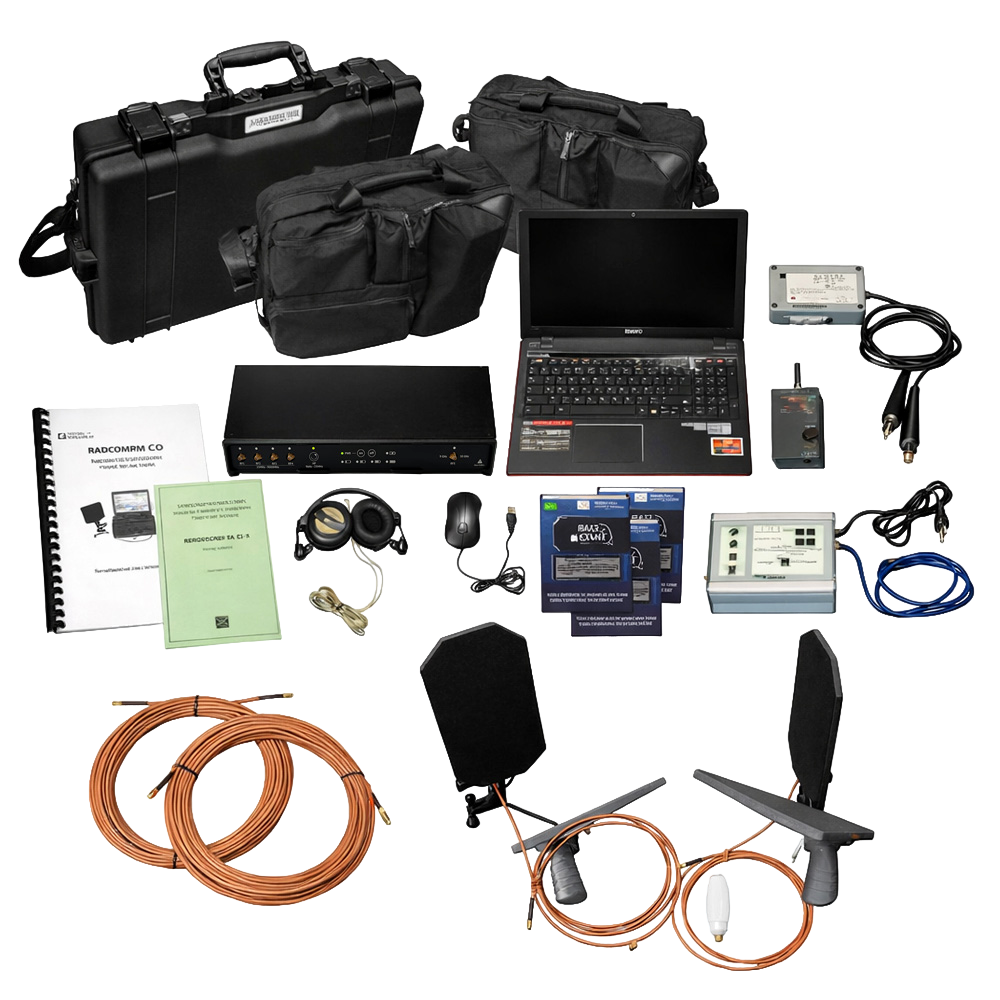

Кассандра ТМ30 – комплект Эксперт:
Блок основной (в кейсе PELI 1495)	1 шт.
Управляющая ПЭВМ в комплекте	1 шт.
Программное обеспечение RadioInspectorRT с опциями DTest и GEO	1 шт.
Программное обеспечение RadioInspectorRP с опцией GEO	1 шт.
Программное обеспечение IQ_ProcessPRO с опциями DTest и Demod	1 шт.
Кассандра WiFi-GEO - Программно-аппаратный комплекс контроля устройств беспроводной связи Wi-Fi c GPS/Glonass приёмником (комплект)	1 шт.
Рукоять с креплением для направленной антенны с интегрированным электронным компасом с прижимным винтом	1 шт.
GPS/Glonass-приёмник	1 шт.
Рукоять с креплением для направленной антенны с прижимным винтом	1 шт.
Антенна АШП-12 (20-12000 МГц)	3 шт.
Антенна АШП-30 (6-30 ГГц) с переходником SMA/N-Type	1 шт.
Антенна направленная АШН-2060 (20-600 МГц)	1 шт.
Антенна направленная АНШ-60600 (600-6000 МГц)	1 шт.
Антенна направленная АШН-630 (6-30 ГГц)	1 шт.
Кабель-удлинитель высокочастотный 20м	2 шт.
Кабель-удлинитель высокочастотный 10м	1 шт.
Кабель-удлинитель высокочастотный 3м	1 шт.
Кабель управления LAN	1 шт.
Манипулятор "мышь"	1 шт.
Головные телефоны	1 шт.
Разветвитель USB	1 шт.
Сумка – укладка	2 шт.
Зарядное устройство	1 шт.
Адаптер питания автомобильный 12/220в	1 шт.
Руководство по эксплуатации и Руководство пользователя ПО на электронном носителе с ПО RadioInspectorRT	1 шт.
Паспорт	1 шт.

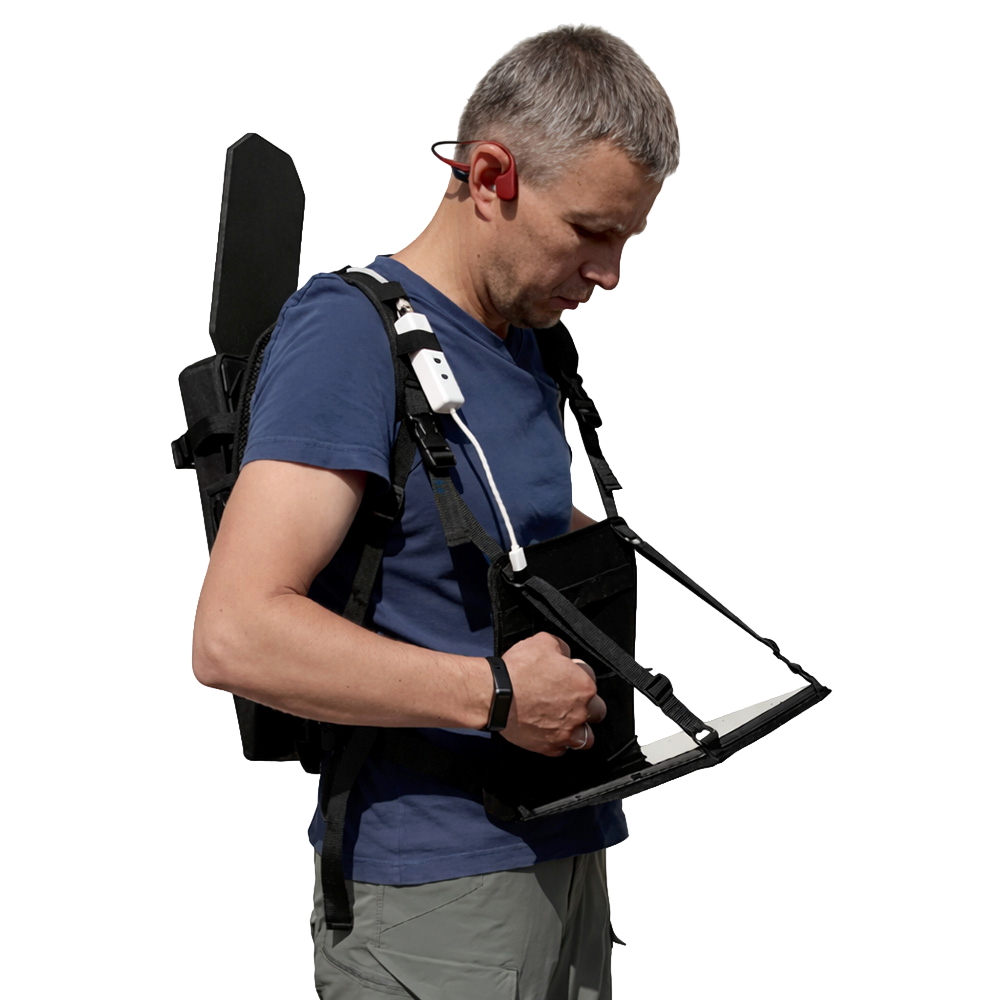

Возможно исполнение в виде моноблока	для этого возможна поставка с «разгрузкой полевой» (+ 15 000 рублей)
