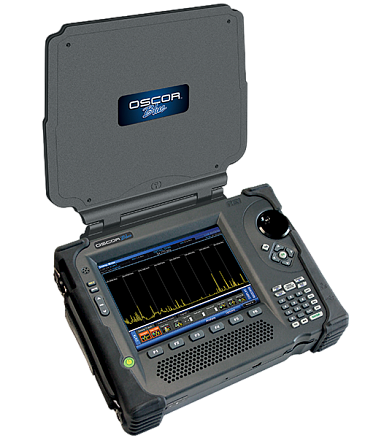

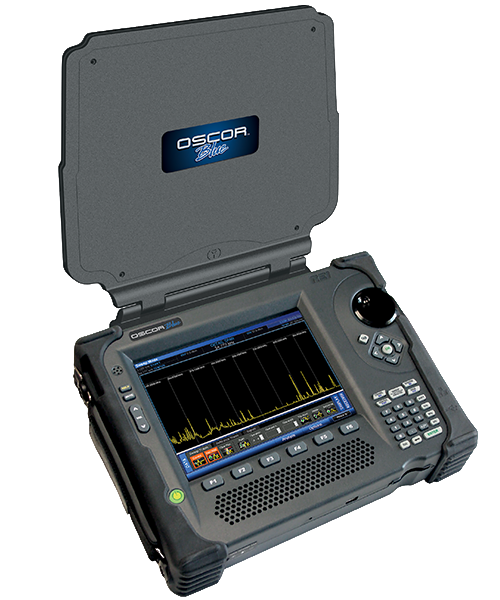

Oscor Blue 24 GHz (OBL-24)
- Проведения работ по выявлению подслушивающих устройств
- Выявления несанкционированных сигналов в сильно загруженном радиочастотном спектре
- Анализа распределения радиочастотных сигналов
- Оценки использования каналов связи
- Определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы)
- Установки и обслуживания беспроводных систем передачи данных
- Доставка по Москве, РФ и СНГ
- Видео о приборе на Rutube - Комплекс радиомониторинга OSCOR Blue
- Видео о приборе на Youtube - Комплекс радиомониторинга OSCOR Blue

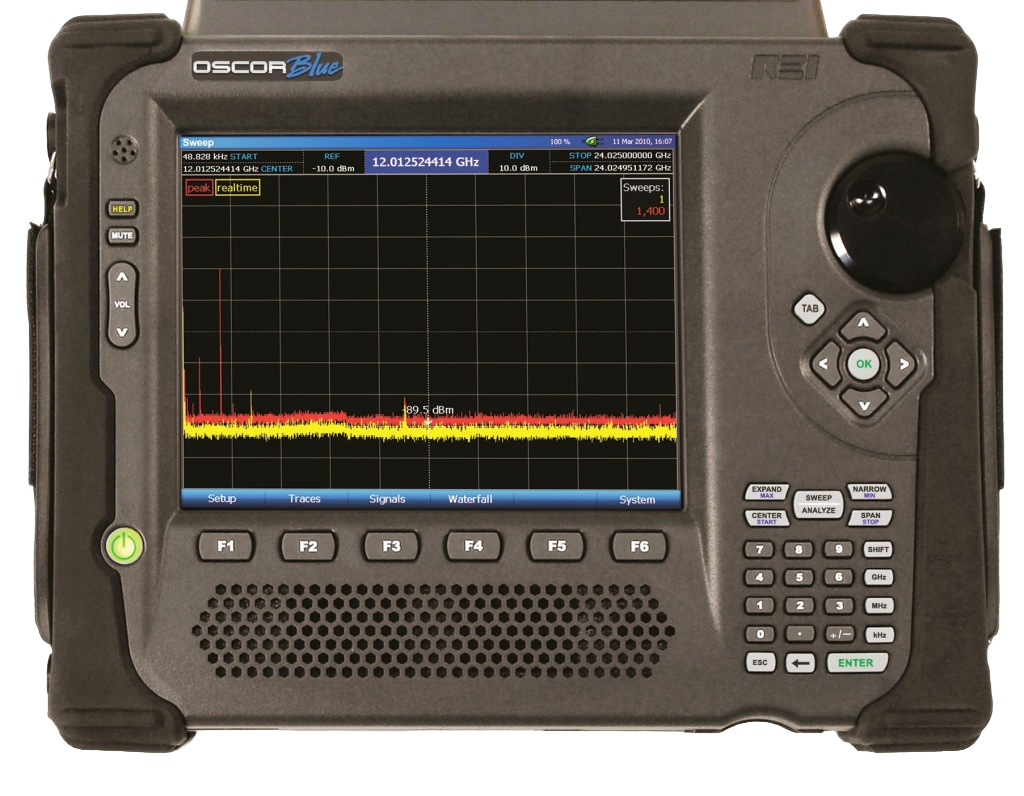

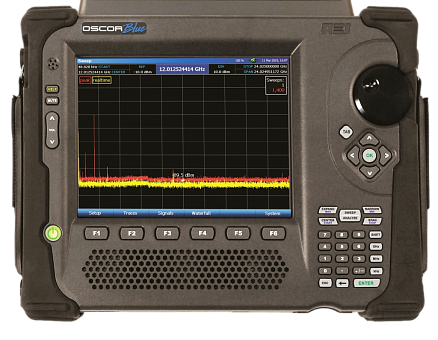

OSCOR Blue – портативный анализатор спектра, обладающий высокой скоростью развертки спектра и специальными функциями для выявления и локализации неизвестных сигналов, тестирования радиопередающих систем в широком спектре диапазона частот.
Демодуляторы
• ЧМ широкополосный
• ЧМ узкополосный
• АМ широкополосный
• АМ узкополосный
• С поднесущей
• С одной боковой полосой частот
Полосы ПЧ демодуляторов:
• Аудио: 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Видео: 12,75 МГц, 6,375 МГц
Видеорежим
• NTSC, PAL, SECAM
• ЧМ или АМ широкополосный демодулятор
• Просмотр демодулированного видеосигнала на экране.
• Анализ осциллограммы демодулированного сигнала без прерывания сканирования спектра.
Анализ сигнала и локализация
Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема.
Осциллоскоп
Отображается демодулированный сигнал в виде осциллограммы.

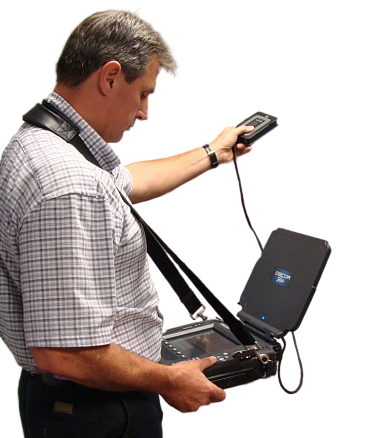

MPP - Универсальный зонд (поставляется в комплекте)
Универсальный зонд подключается к дополнительному порту для выявления:
• Несущих сигналов в проводных линиях.
• CATV для прямого подключения к линиям кабельного телевидения.
• Коаксиальный (F разъём) для прямого подключения и общих измерений (75 Ом, терминал кабеля в комплекте).
• VLF – для анализа низкочастотных сигналов радиодиапазона от 20 кГц до 20 МГц.
• Инфракрасный датчик для выявления сигналов в диапазоне 700-1100 нм.
• Оптический датчик для выявления передатчиков видимого диапазона 450-1100 нм.
| Общие параметры: | |
| Исполнение | в кейсе |
| Детектирование стандартов цифровой связи | нет |
| Диапазон частот | 10 кГц - 24 ГГц |
| Определение цифровых идентификаторов в каналах связи | - |
| Функция GEO (геолокация) | определение зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы) |
| Зона обнаружения | - |
| Удалённое управление | нет |
| Режим цифрового анализа | анализ распределения радиочастотных сигналов |
| Антенный коммутатор |

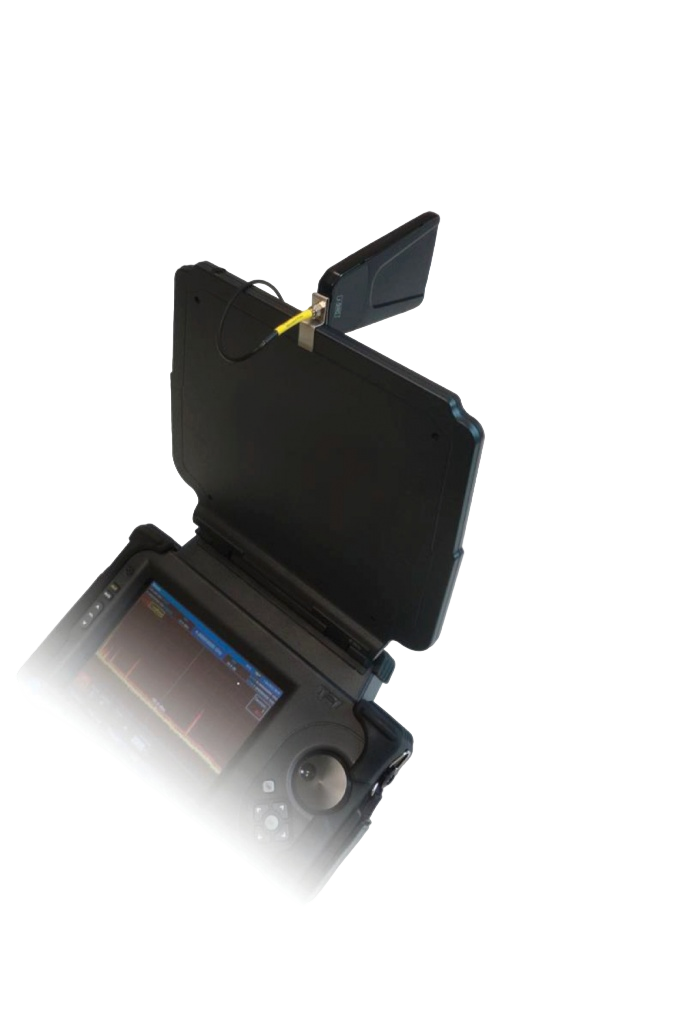

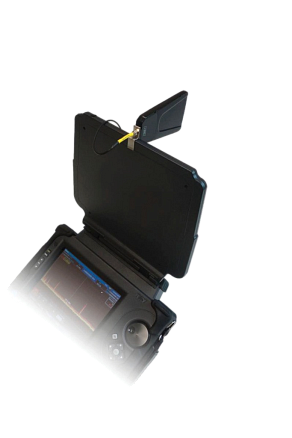

Встроенная антенная система с автоматическим переключением (Частотный диапазон: 10 кГц – 24 ГГц) Направленная антенна DA-8000 (Частотный диапазон: 1,5 ГГц – 8 ГГц) |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования | 24 ГГц в секунду с шагом 12,2 кГц |
| Чувствительность |
Средний уровень шумов на дисплее (с разрешением 25 кГц): Без предусилителя -100 дБм С предусилителем -110 дБм |
| Динамический диапазон | 90 дБ, по интермодуляционным помехам (SFDR): 80 дБ |
| Максимальное разрешение по частоте | запись спектрограммы «Водопад» с минимальным разрешением 12.2 кГц (каждые 5 секунд минимум) |
| Полосы пропускания | аттенюатор: до 24 ГГц = 0 дБ, -10 дБ, -20 дБ, -30 дБ |
| Питание |
Универсальный источник питания (в комплекте): 100-240 В, 50-60 Гц Съёмная батарея: литий-ионный аккумулятор |
| Работа от АКБ | 2-3 ч |
| Габариты и вес кейса: | |
| Вес | 9500 г |
| Длина | 495 мм |
| Ширина | 378 мм |
| Толщина | 140 мм |
| Заводские данные: | |
| Условия эксплуатации | от 0°C до +50°C |
| Гарантия | 12 мес |
| Страна-производитель | США |
| Особенности и доп.характеристики: | |
| Аудио система | |
| Тип демодуляторов | АМ (амплитудная), FM (частотная) |
| Полосовые фильтры | 800 кГц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц |
| Фильтры поднесущей | 6,25 кГц, 12,5 кГц, 200 кГц |
| Выход на наушники | наушники в комплекте |
| Встроенный динамик | да |
| Видеосистема | |
| Формат | NTSC, PAL, SECAM |
| Демодуляторы | AM, FM |
| Фильтры | 12,75 МГц, 6,375 МГц |
| Фильтры поднесущих | 6,25 кГц, 12,5 кГц, 200 кГц |

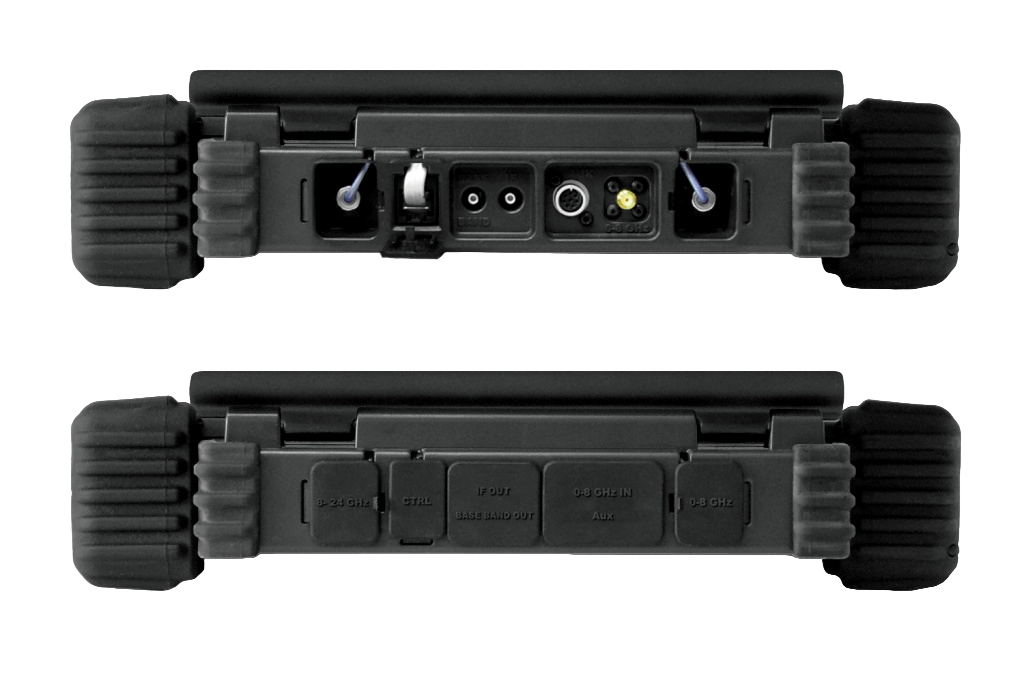

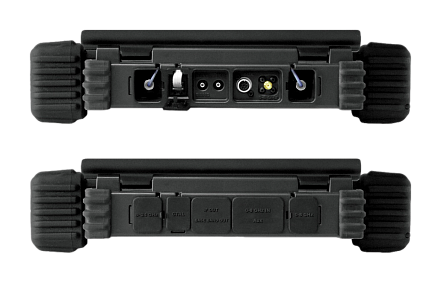

| Входы/Выходы | |
| ВЧ вход Aux RF | от 10 кГц до 8 ГГц |
| Выход ПЧ | 75 МГц @ 25 МГц (ширина полосы) |
| НЧ выход | 6 МГц |
| Расширение | Aux – порт для подключения Универсального зонда |
| Интерфейс пользователя | |
| Встроенный сенсорный экран | 8,4” |
| Программные кнопки и оптический вращающийся переключатель | да |
| Порт USB (типа A) | для подключения периферии (клавиатура, мышь) |
| Внешняя память |
Слот для подключения флэш-карты (CF) Порт USB-A Port |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
| Портативный анализатор спектра OSCOR Blue – 24ГГц | 1 шт. |
| Блок питания 15В | 1 шт. |
| Шнур питания US | 1 шт. |
| Шнур питания Euro | 1 шт. |
| Аккумуляторная литиевая батарея | 1 шт. |
| Штыревая Антенна - подключается вверху антенной панели | 1 шт. |
| Карта памяти Compact Flash – установлена в прибор | 1 шт. |
| Универсальный зонд - MPP | 1 шт. |
| Наушники | 1 шт. |
| Принадлежности универсального зонда | шнур электрический с зажимами типа «крокодил», адаптер SMB-SMA, терминатор (заглушка) 75 ОМ, запасной стилус |
| Направленная антенна – с кабелем и зажимом | 1 шт. |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
