Фиксаторы представляют собой специализированные крепежные элементы, разработанные для обеспечения надежного и безопасного механического крепления генераторов-вибровозбудителей Соната СВ-4Б к различным типам поверхностей и конструкций. Правильный выбор и монтаж фиксатора обеспечивает максимальную эффективность передачи вибрации и долговечность системы.

ВАЖНО! Общие рекомендации по монтажу:

Добивайтесь максимальной жесткости крепления генераторов-вибровозбудителей
Избегайте ударов и чрезмерных осевых усилий при навинчивании генераторов на резьбовую часть
Несоблюдение этих требований может привести к необратимому повреждению оборудования

Типы фиксаторов

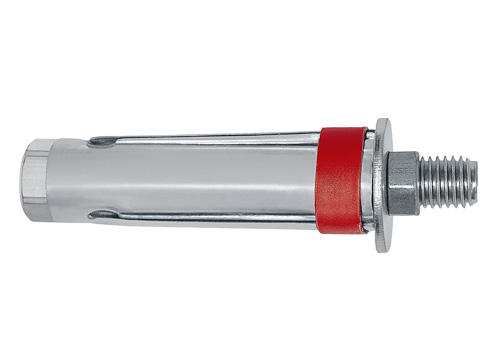

Фиксатор тип 1м (кирпич/бетон)

Назначение: Крепление к капитальным стенам и перекрытиям из бетона, кирпича
Тип: Спецдюбель
Особенности: Предназначен для материалов высокой прочности
Совместимое оборудование: Бур д10, Наконечник для монтажа
Глубина отверстия: Не менее 40 мм

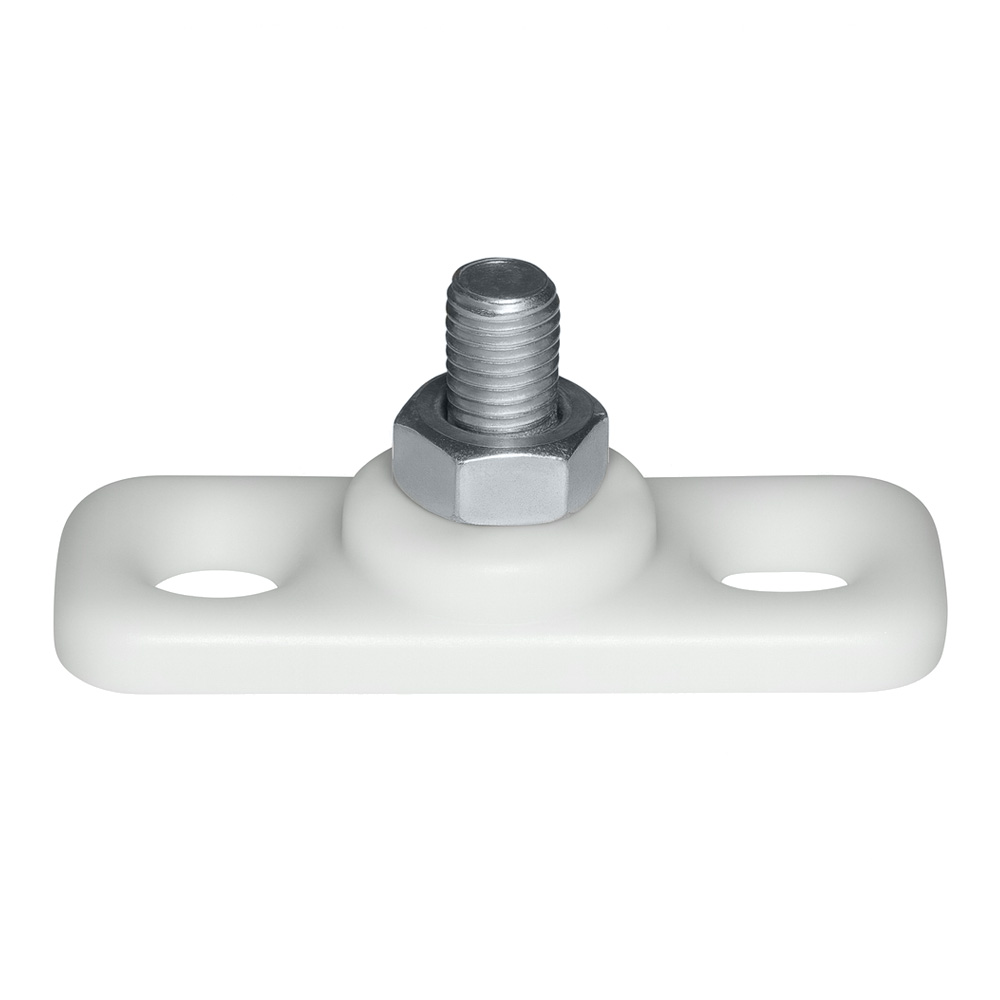

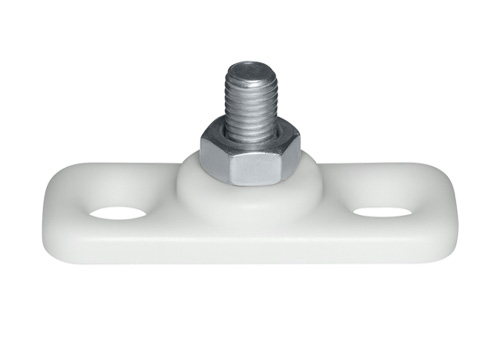

Фиксатор тип 2 (универсал)

Основное назначение: Крепление к трубам отопления, газоснабжения
Применение: Крепление к конструкционным элементам с плотной структурой (ДСП, фанера)
Диапазон труб: За пределами 1/2…3/4 дюйма
Требуемые компоненты: Стальные хомуты (покупные)
Крепление: 2 "длинных" самореза для плоских поверхностей

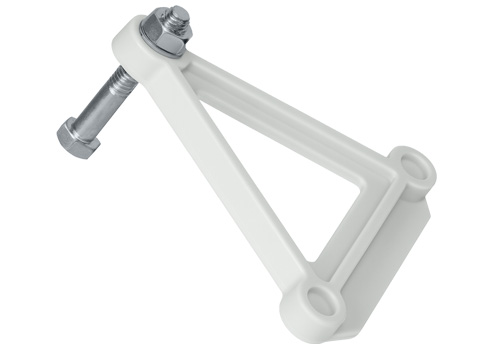

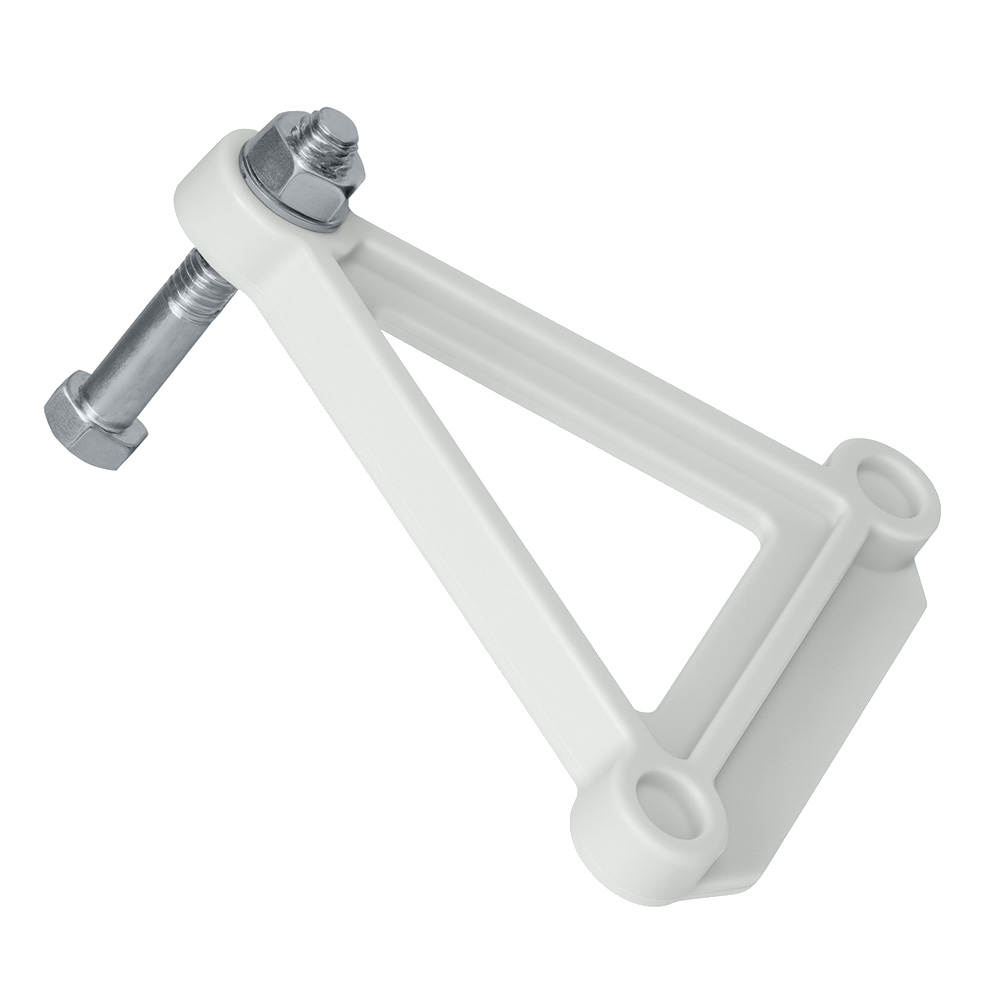

Фиксатор тип 3 (окно)

Назначение: Монтаж на стеклопакетах с резиновыми уплотнителями
Особенности: Передает вибрацию одновременно на стекло и на раму
Альтернатива: Фиксатору тип 4м при невозможности клеевого соединения
Рекомендуемое расположение: Верхний угол оконной рамы со стороны петель
Фиксация: Болт с контргайкой для регулировки прижима к стеклу

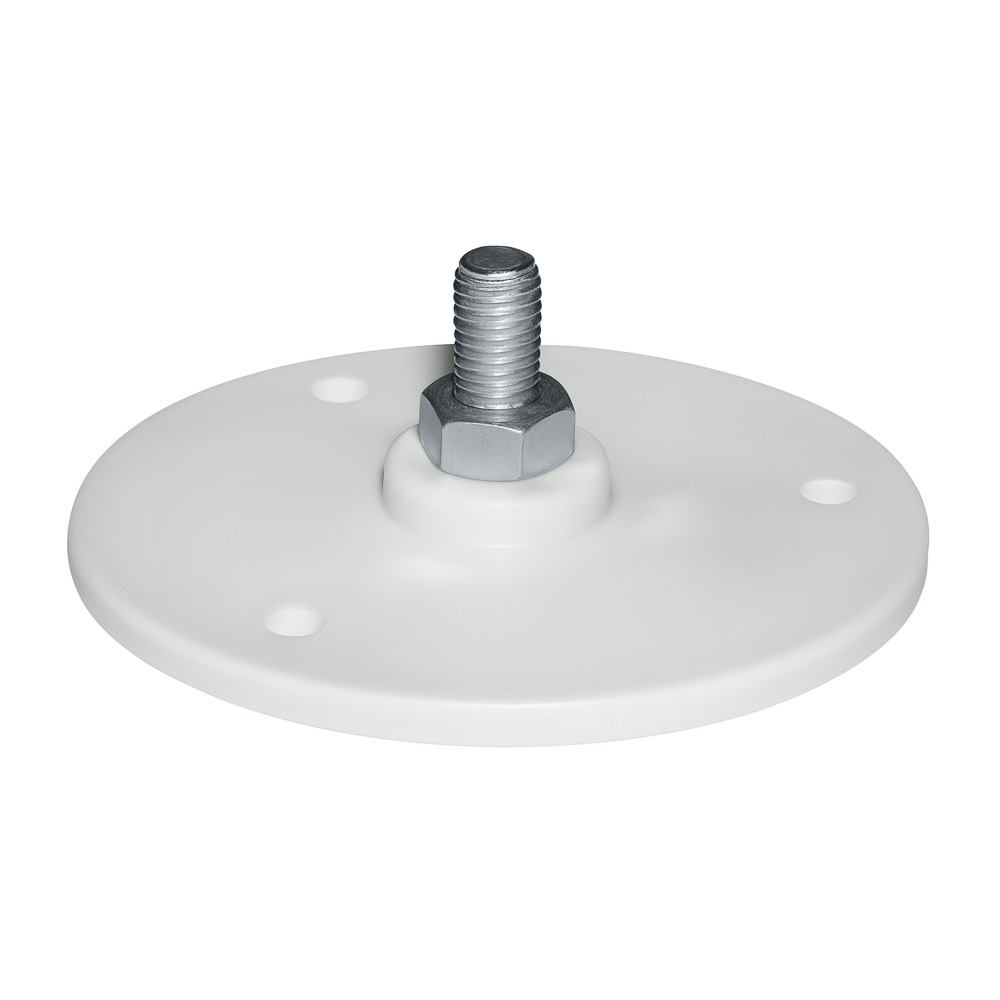

Фиксатор тип 4 (гипсокартон)

Основное назначение: Крепление к гипсокартонным, пластиковым и фанерным конструкциям
Крепление: 3 "коротких" самореза
Дополнительное применение: Монтаж непосредственно на стекло с использованием клея
Условия для клеевого монтажа: Полимеризация возможна без освещения клеевого шва

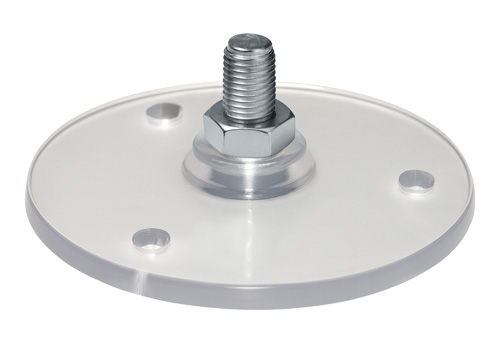

Фиксатор тип 4м (стекло)

Назначение: Крепление непосредственно на стекло и аналогичные поверхности
Технология: Использование УФ-отверждаемого клея
Время склейки: 1-3 минуты
Оборудование: Клей УФ-отверждения код 825, Спецосветитель УФ-03
Преимущества: Высокая прочность соединения, устойчивость к температуре и УФ-излучению

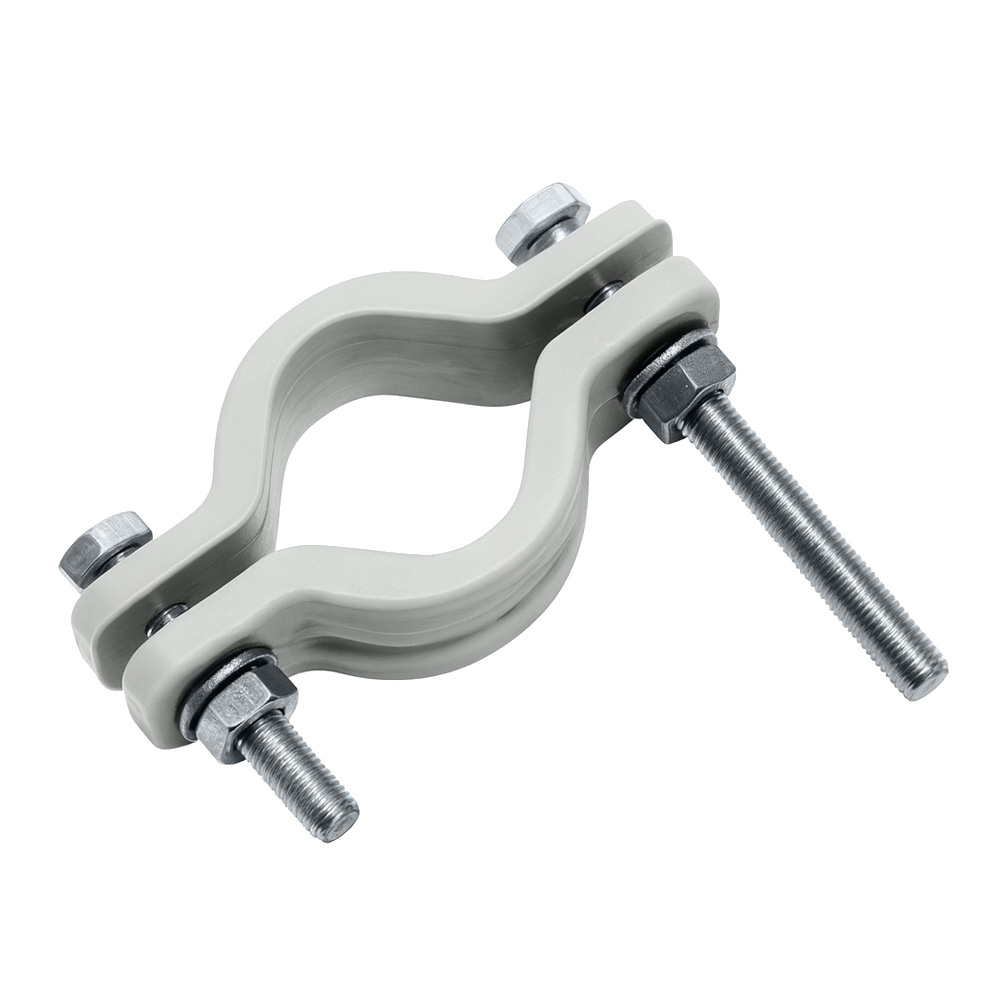

Фиксатор тип 5 (труба)

Назначение: Крепление к трубам отопления, газовым трубам, жестким кабель-каналам
Диапазон труб: охват 1/2…3/4 дюйма
Особенности: Обеспечивает высокую жесткость соединения

Технология монтажа

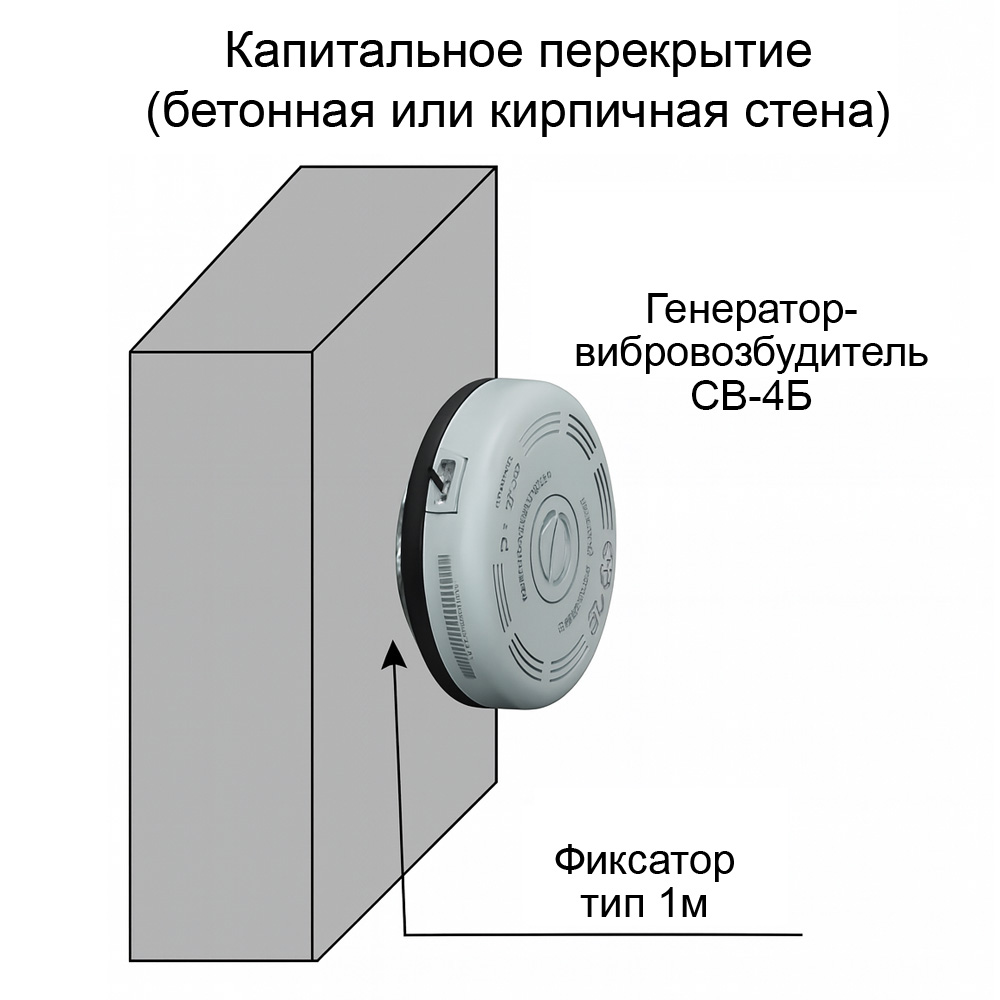

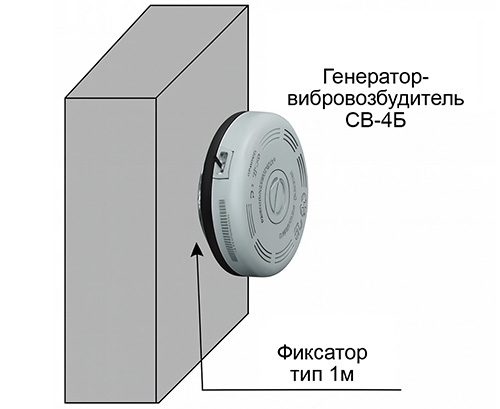

Монтаж с фиксатором тип 1м (кирпич/бетон)

Просверлить отверстие глубиной ≥40 мм буром д10 в перфораторе
Проверить плотность посадки спецдюбеля в отверстии
При проворачивании добавить финишные гвозди 25 мм вдоль каналов
Установить фиксатор в отверстие на 1/3-1/2 длины
Забить спецдюбель перфоратором (режим без вращения) до упора
Затянуть гайку гаечным ключом до упора
Аккуратно навернуть генератор на резьбовую часть "от руки"

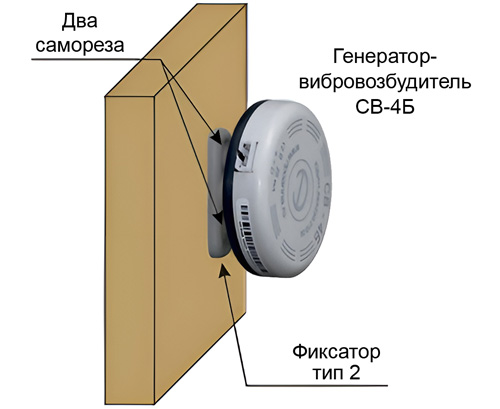

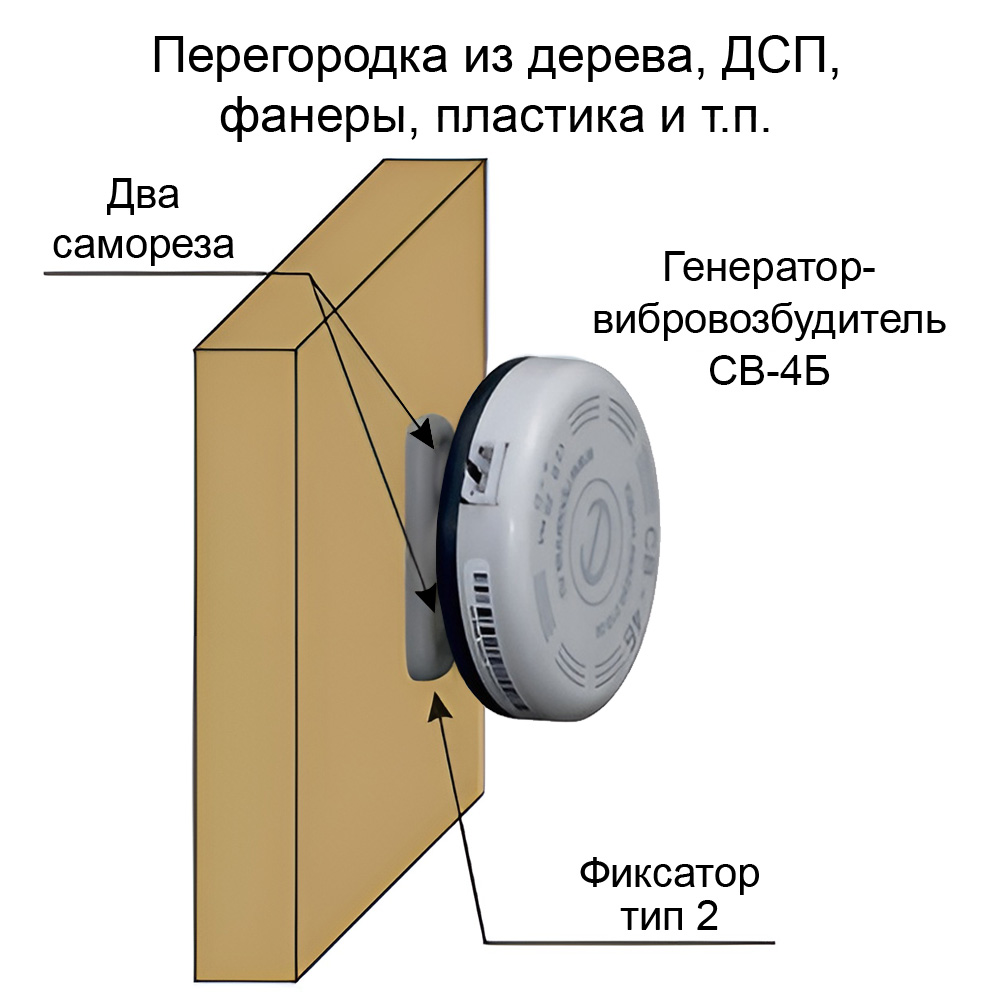

Монтаж с фиксатором тип 2 (универсал)

Для труб:
- Использовать пару стальных хомутов соответствующего диаметра
- Плотно затянуть хомуты
- Для труб менее 18 мм предварительно загнуть края плоской части
Для плоских поверхностей:
- Убедиться в достаточности 2 саморезов для прочности крепления
- При недостаточной прочности использовать Фиксатор тип 4

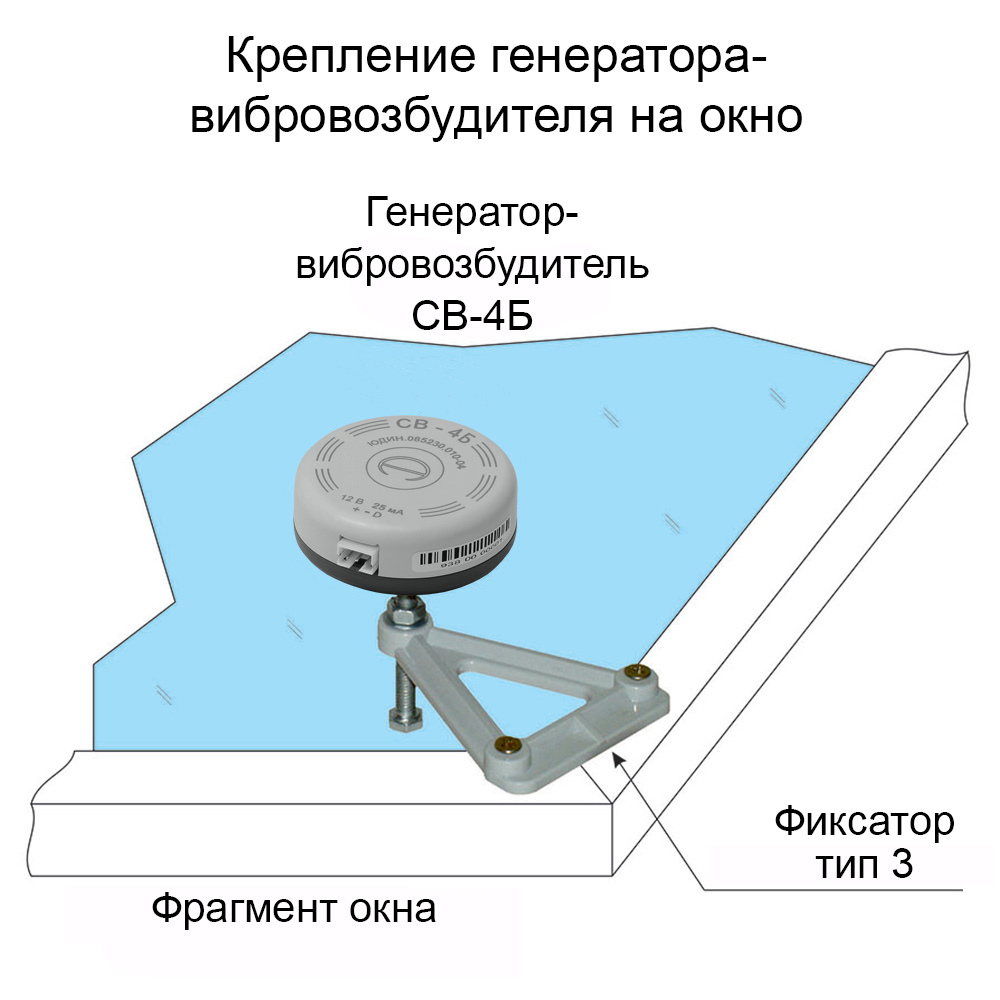

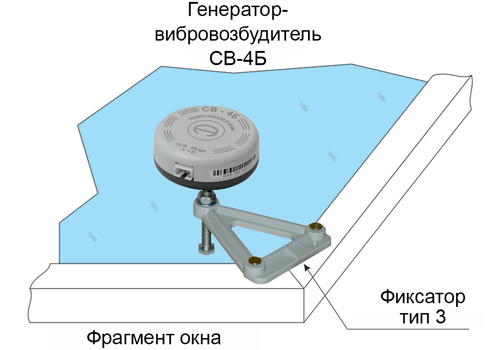

Монтаж с фиксатором тип 3 (окно)

Установить фиксатор в верхнем углу рамы со стороны петель
Прикрутить фиксатор к раме саморезами без давления на стекло
Ввернуть болт для плотного прижима к стеклу
Зафиксировать болт контргайкой
Проверить надежность контакта с стеклом
Навернуть генератор на выступающую часть болта

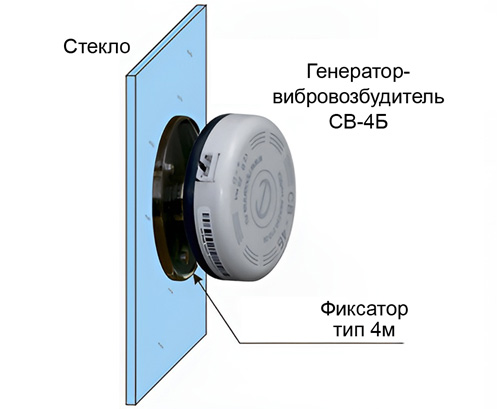

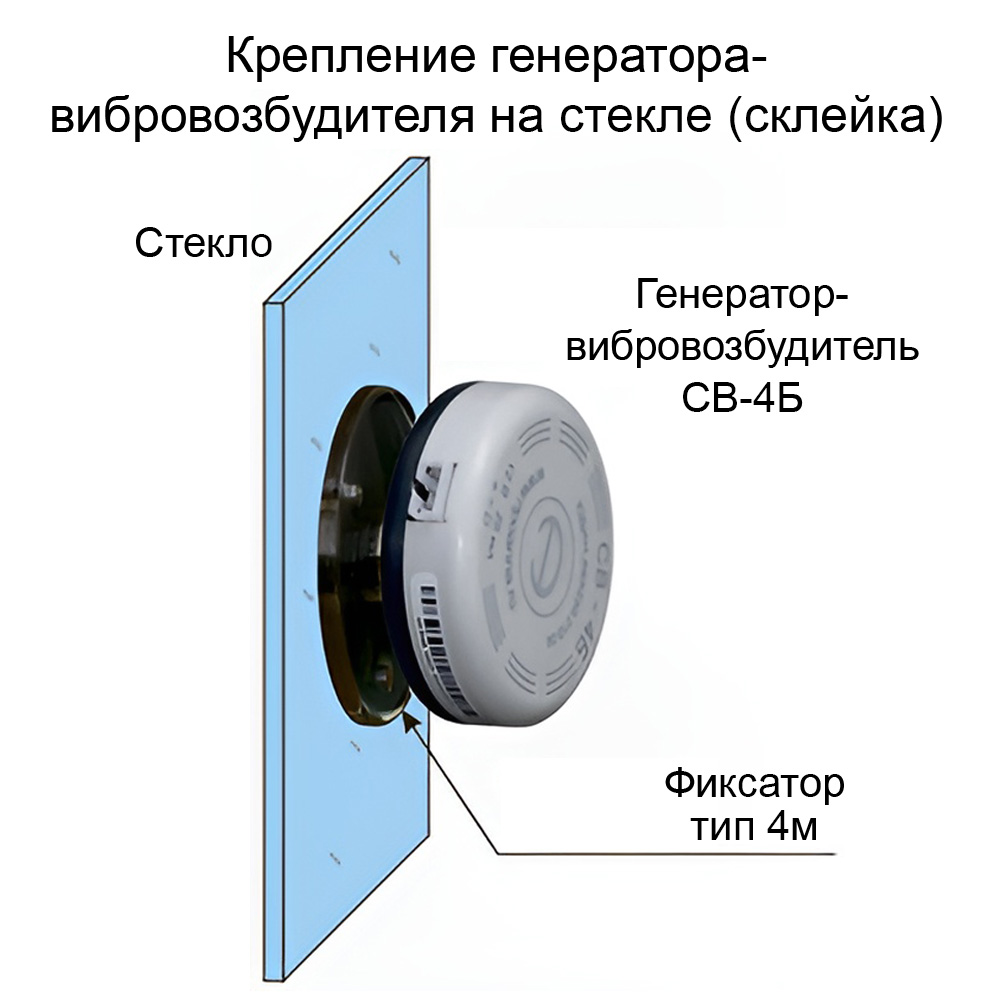

Монтаж с фиксатором тип 4м (приклеивание к стеклу)

Приклеивание к стеклу с фиксатором тип 4м

Вариант 1: Прямое приклеивание генератора к стеклу
Вариант 2: Приклеивание Фиксатора тип 4м с последующим накручиванием генератора
Оборудование: Клей УФ-отверждения код 825, Спецосветитель УФ-03
Преимущества: Быстрый монтаж, прочное соединение, устойчивость к внешним воздействиям

Как купить фиксаторы для виброакустической системы Соната

Вы можете приобрести необходимые для монтажа фиксаторы в любом количестве в нашем интернет-магазине по цене производителя. Доставка по России осуществляется через транспортные компании, по Москве – курьерской службой. Если у вас возникнут вопросы по характеристикам, совместимости или монтажу, наши специалисты готовы проконсультировать вас по телефону или в онлайн-чате.
