Фиксаторы предназначены для надежного механического крепления блоков и пультов управления системы «Соната» на вертикальных и горизонтальных поверхностях. Использование подходящего типа фиксатора обеспечивает устойчивое положение оборудования, удобство подключения и безопасную эксплуатацию установленной системы.
ВАЖНО! Общие рекомендации по монтажу:
- Выбирайте фиксатор с учетом модели устанавливаемого оборудования и типа поверхности
- Перед окончательной фиксацией убедитесь, что устройство установлено ровно и надежно удерживается крепежными элементами
- Не допускайте деформации корпуса оборудования, повреждения разъемов и пережатия подключаемых кабелей
- После завершения монтажа проверьте устойчивость блока или пульта управления
Типы фиксаторов

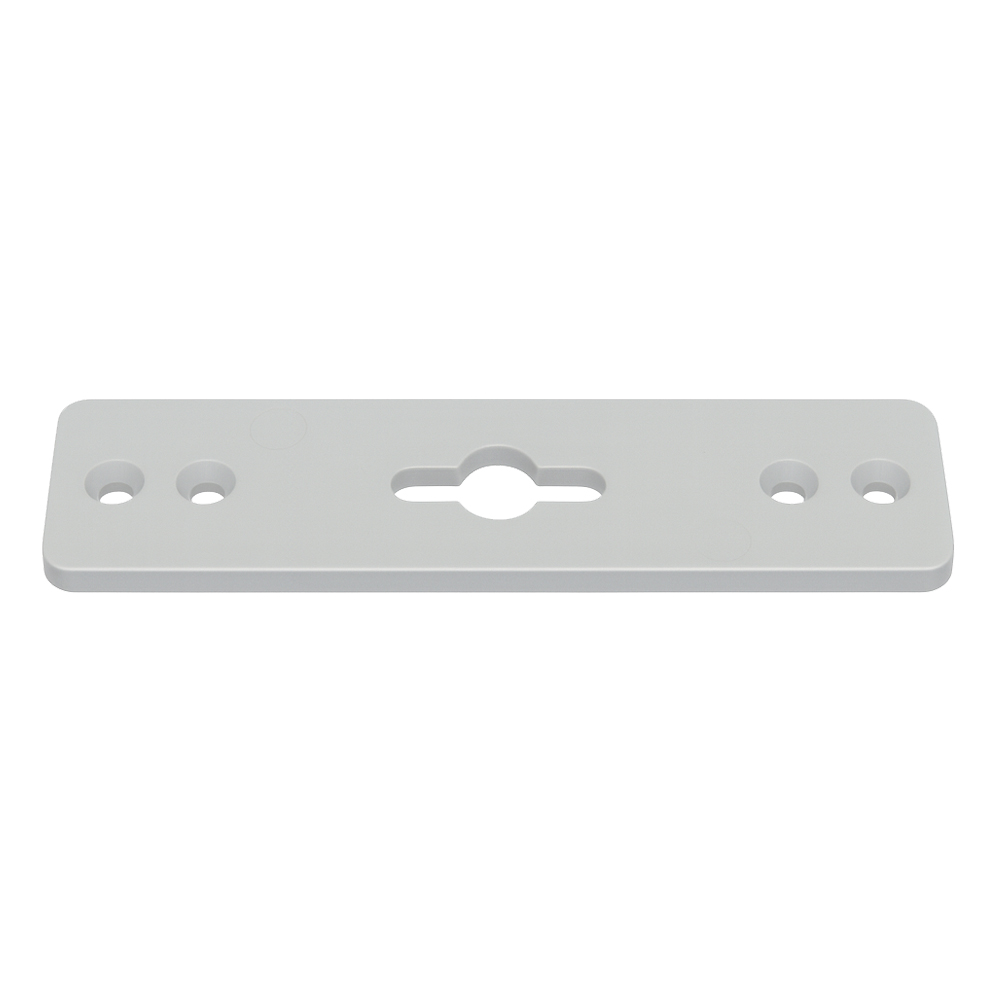

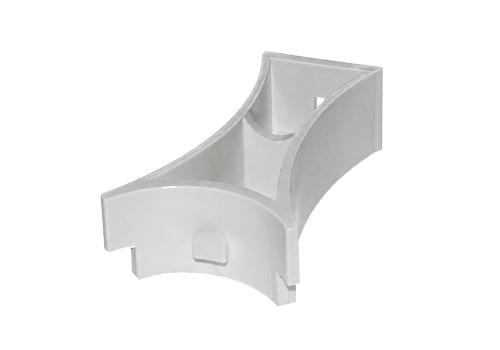

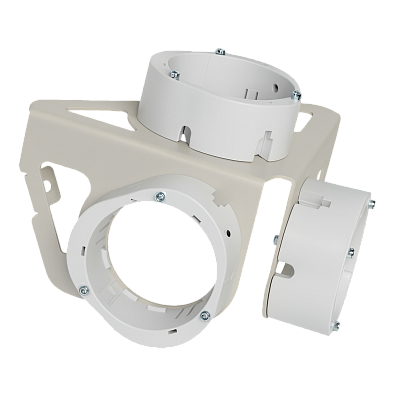

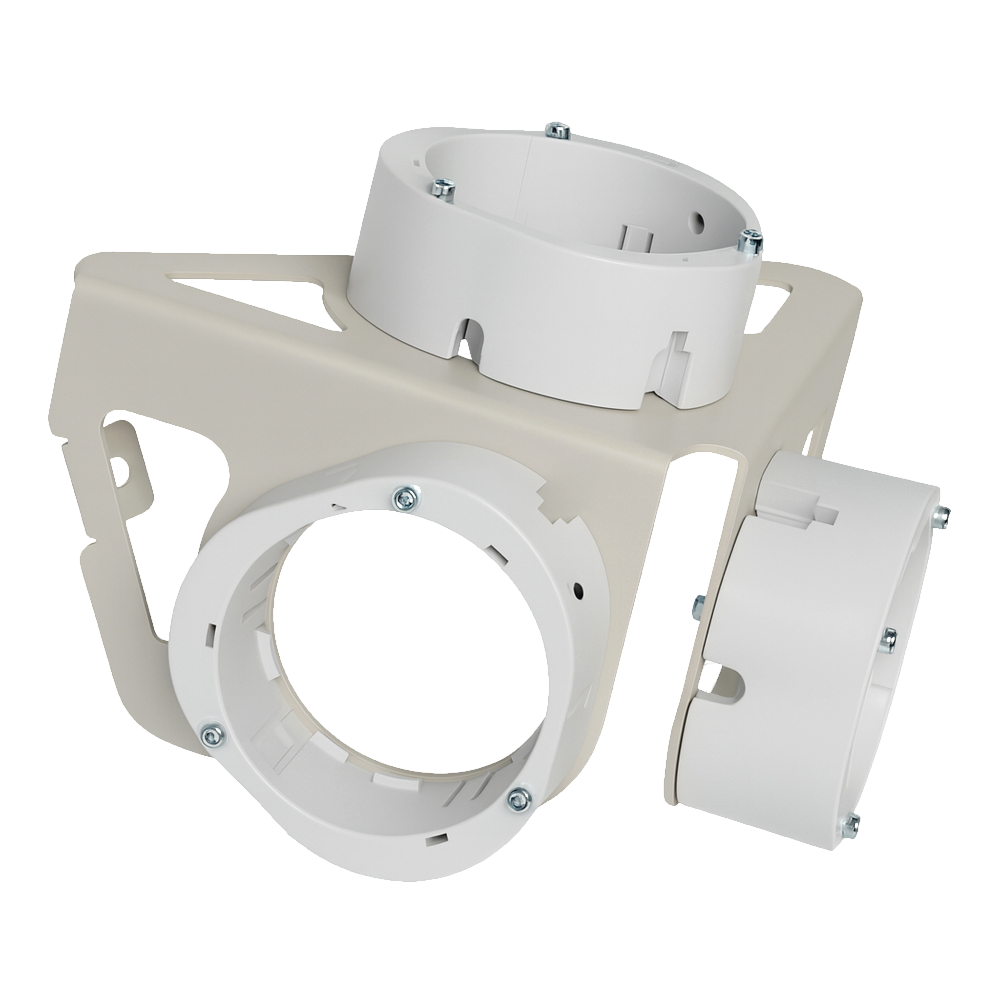

Фиксатор тип 7 (кронштейн)
- Назначение: Надежное крепление устройства Соната-Р3.1
- Тип установки: Настенный монтаж
- Поверхность: Вертикальные поверхности
- Особенности: Обеспечивает устойчивое положение корпуса устройства
- Совместимое оборудование: Соната-Р3.1
- Цена: 427 руб

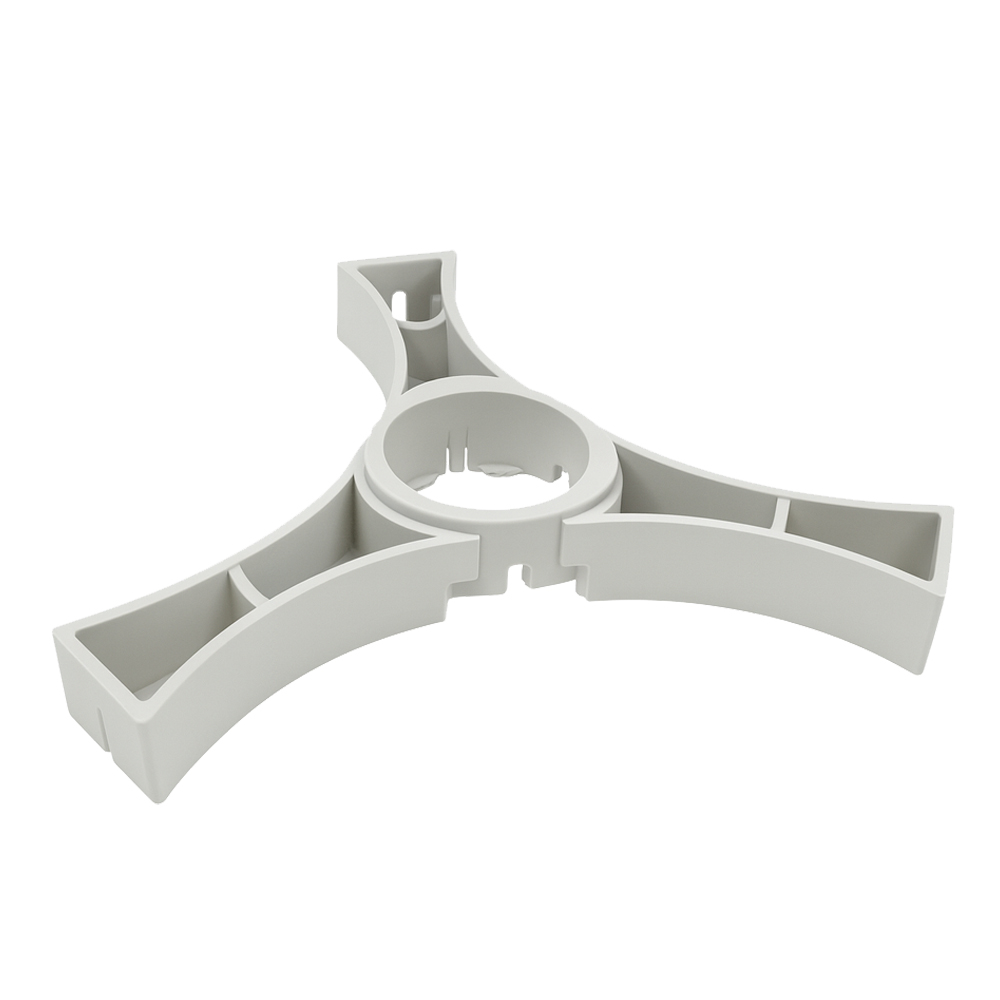

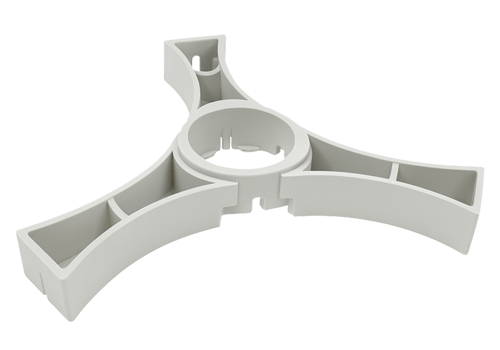

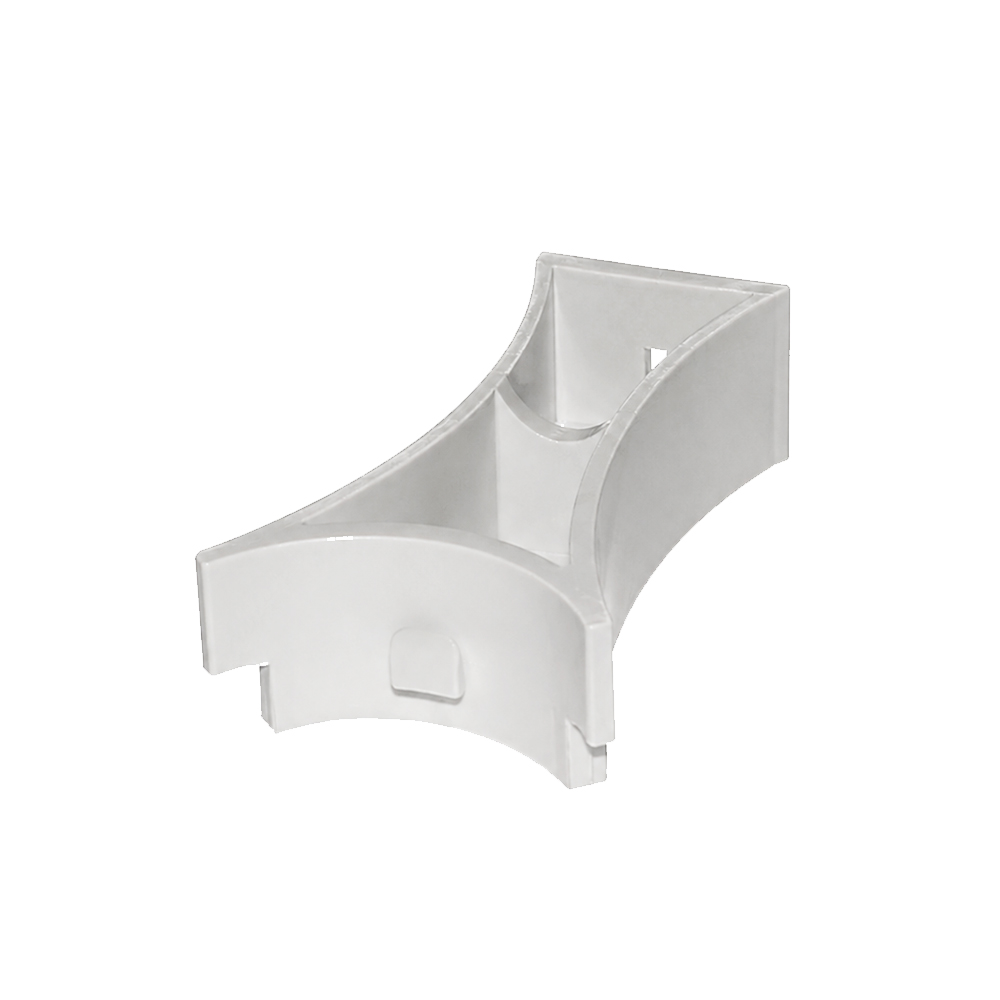

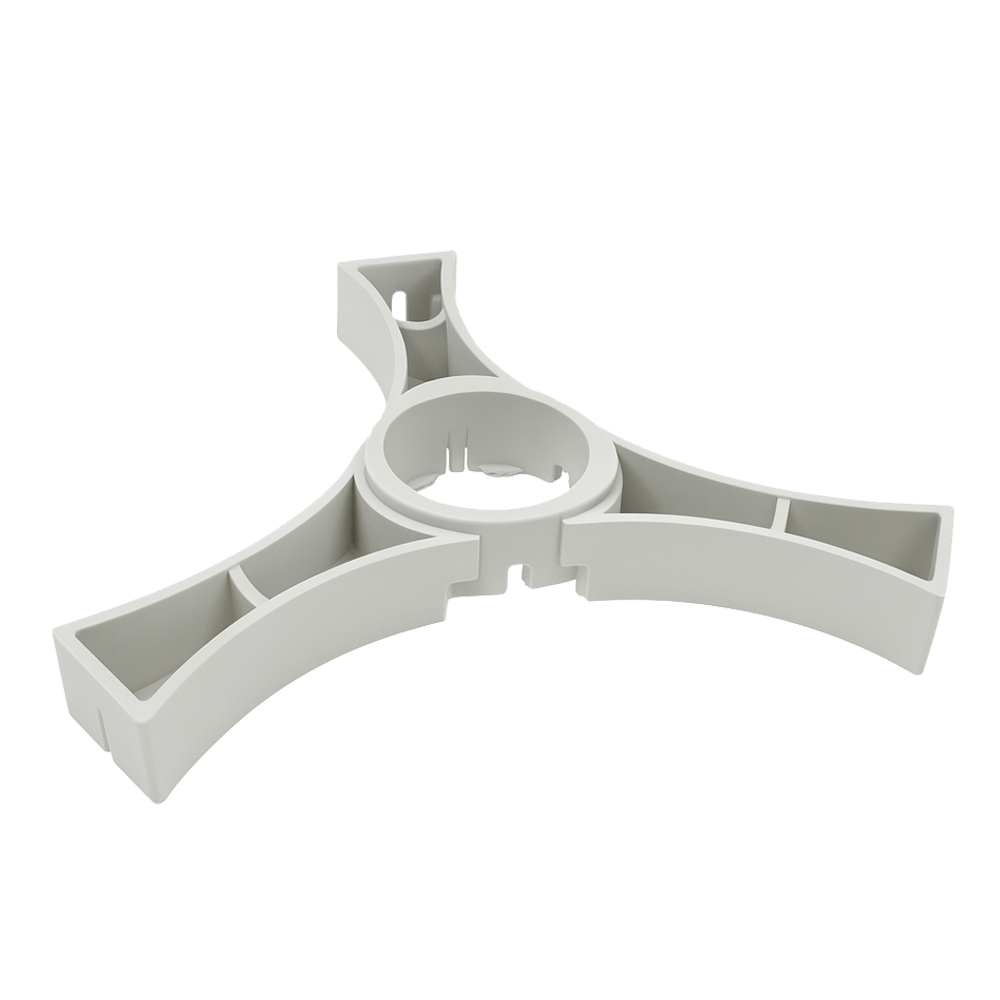

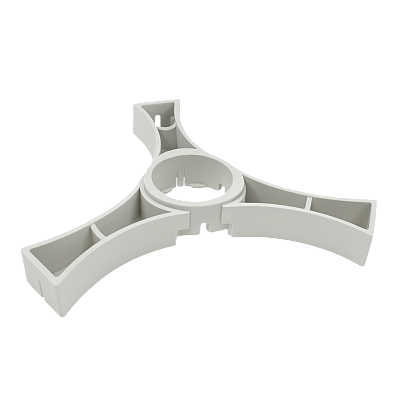

Фиксатор тип 8 (подставка)
- Назначение: Установка устройства Соната-Р3.1 без настенного крепления
- Тип установки: Настольное размещение
- Поверхность: Горизонтальные поверхности
- Особенности: Позволяет удобно разместить оборудование на столе, полке или другой ровной поверхности
- Совместимое оборудование: Соната-Р3.1
- Цена: 1 952 руб

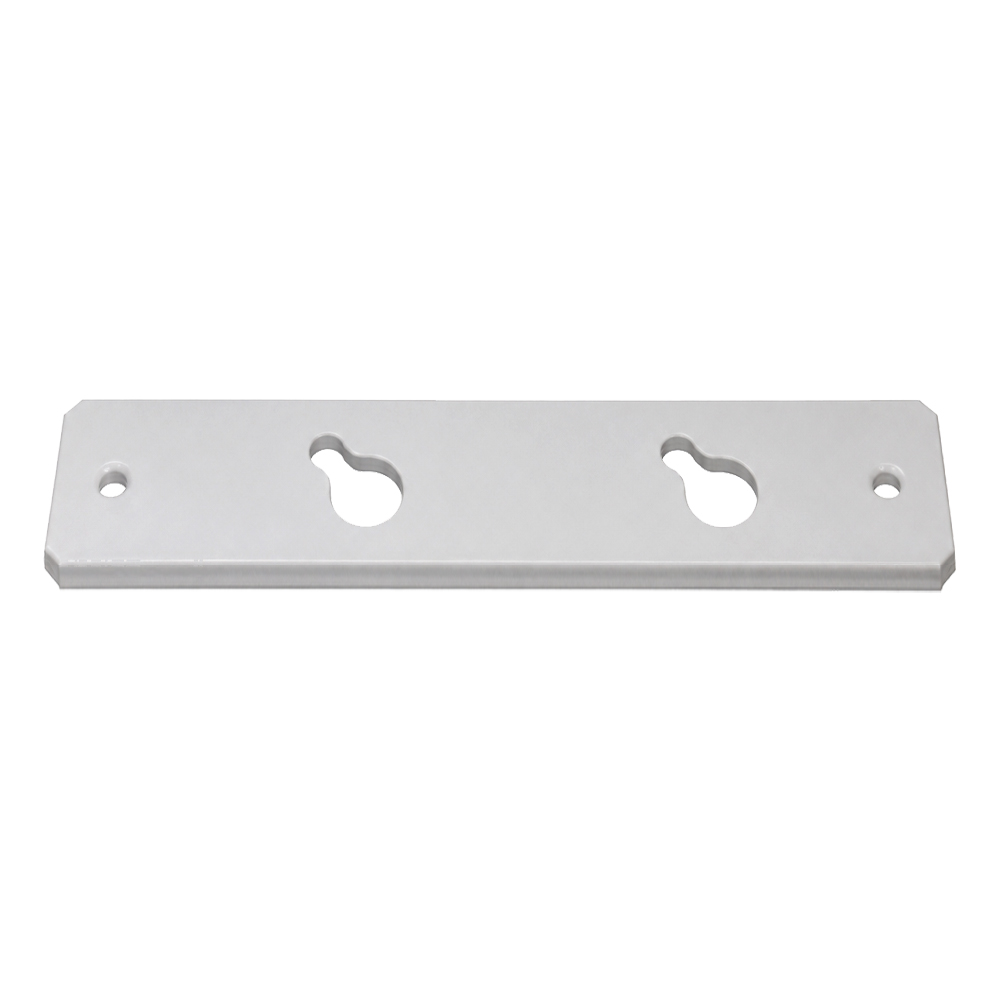

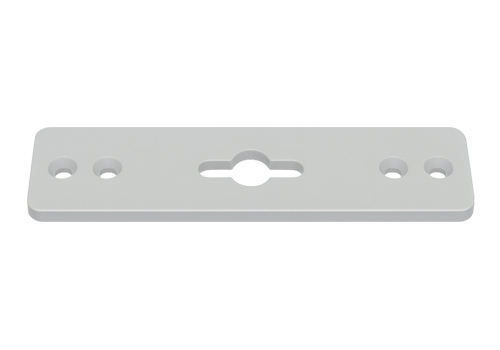

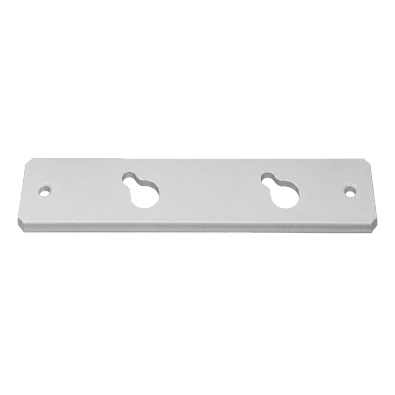

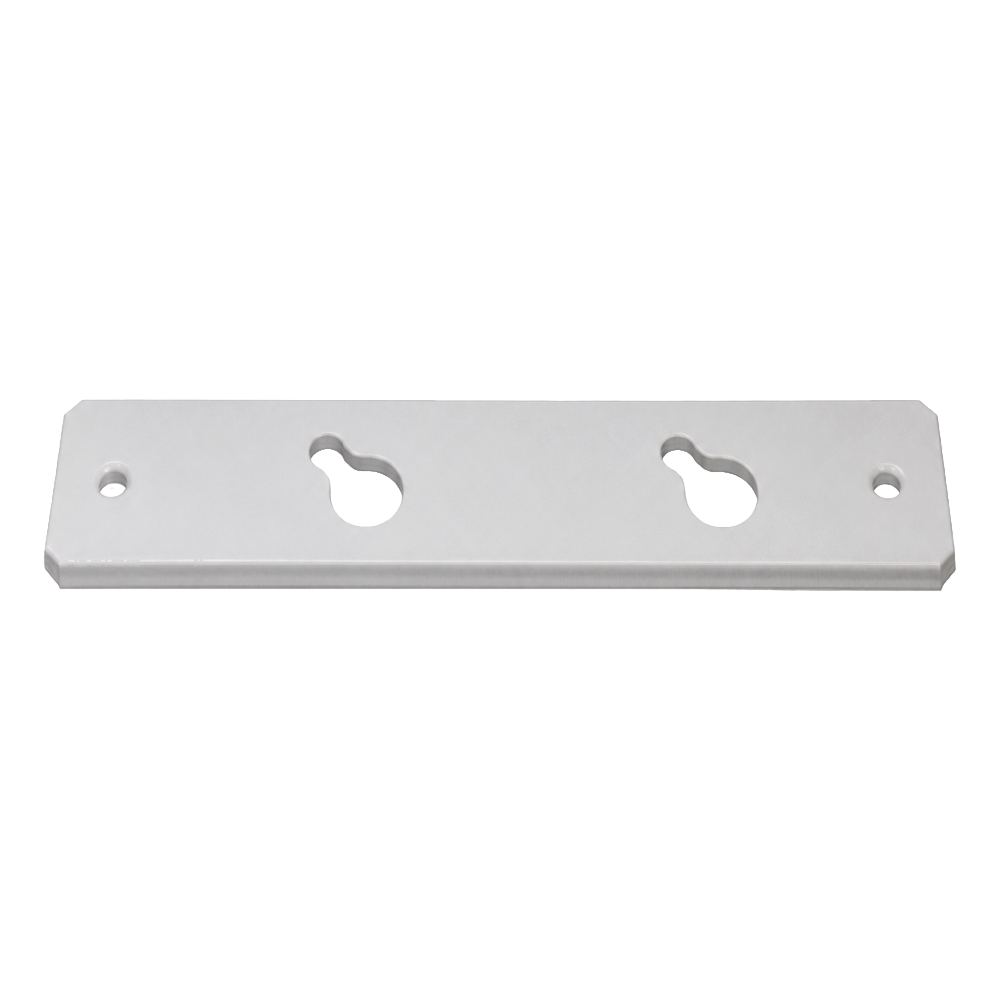

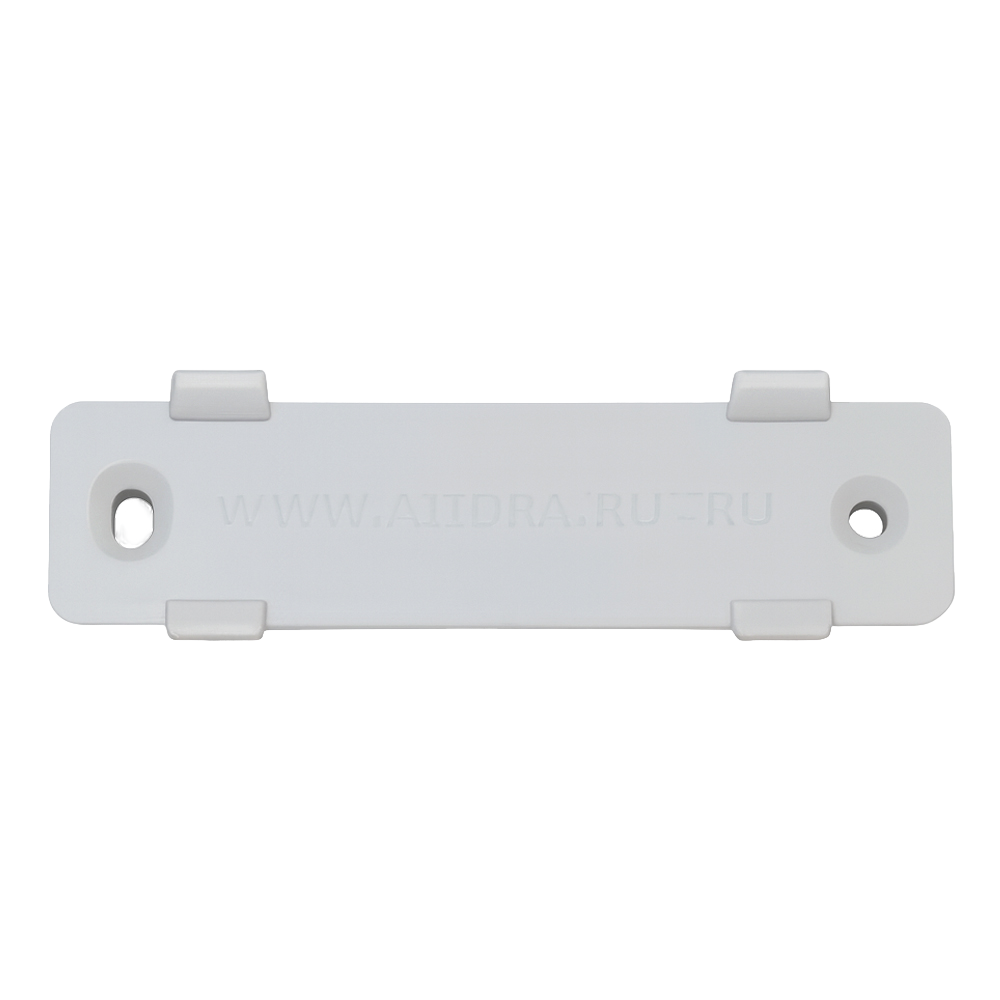

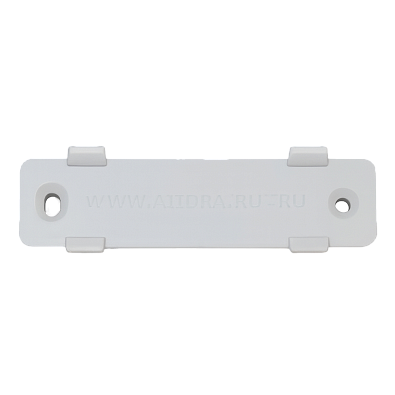

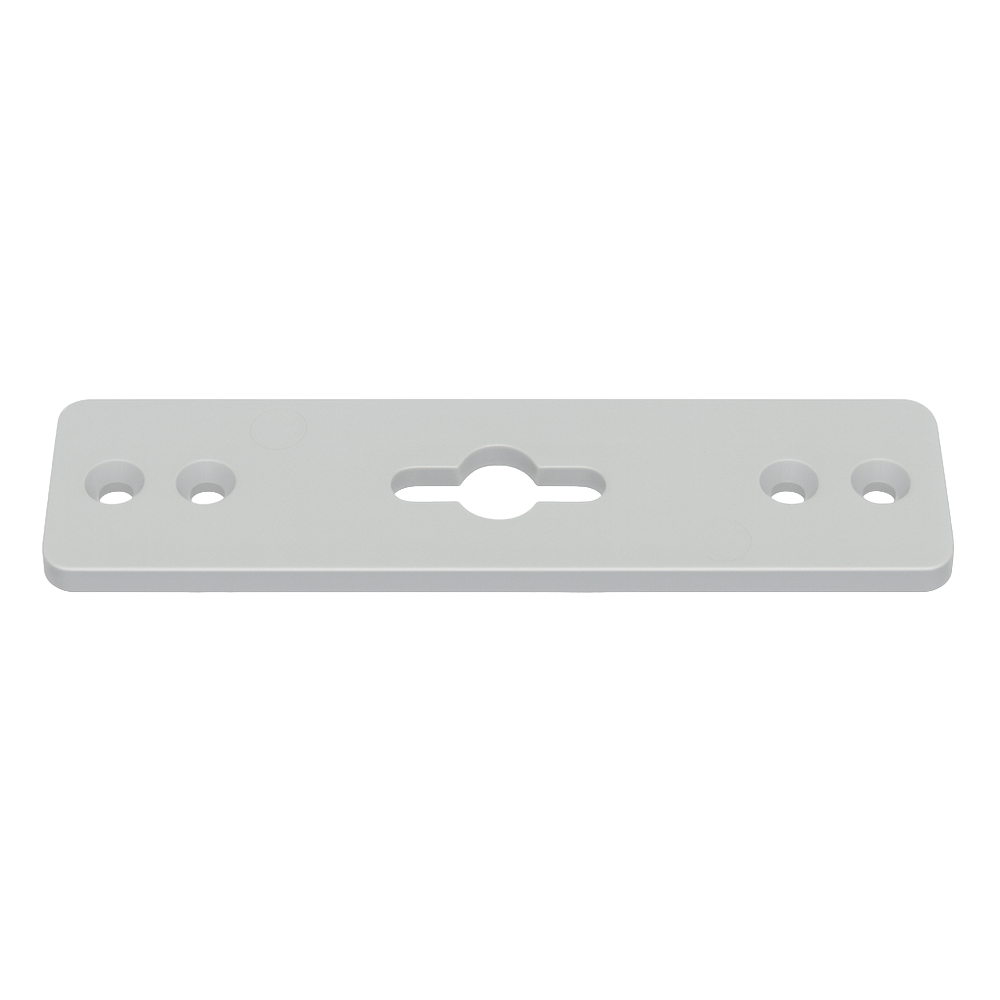

Фиксатор тип 10 (пластина)
- Назначение: Крепление блоков системы Соната на стене
- Варианты установки: Вертикальное или горизонтальное размещение блока
- Комплектация: 2 металлические пластины и 4 самореза
- Особенности: Позволяет подобрать удобное положение оборудования с учетом места монтажа
- Совместимое оборудование: Соната-ИП4.1, Соната-ИП4.2, Соната-РС3, Соната-СК4.1
- Цена: 854 руб

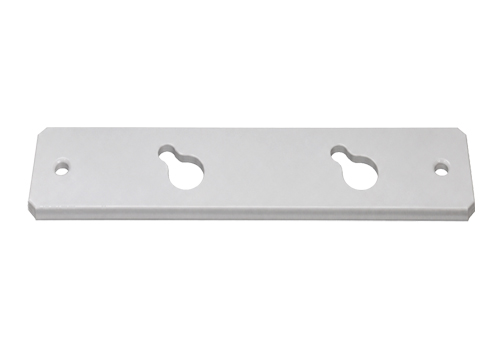

Фиксатор тип 10м (наклонные отверстия)
- Назначение: Крепление блока Соната-ИП4.3
- Тип: Монтажная металлическая пластина
- Конструкция: Крепежные отверстия расположены под наклоном
- Тип установки: Настенный монтаж
- Совместимое оборудование: Соната-ИП4.3
- Цена: 427 руб

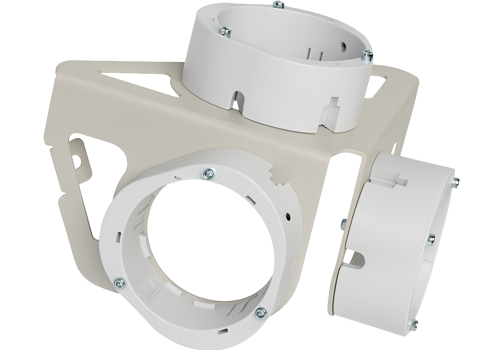

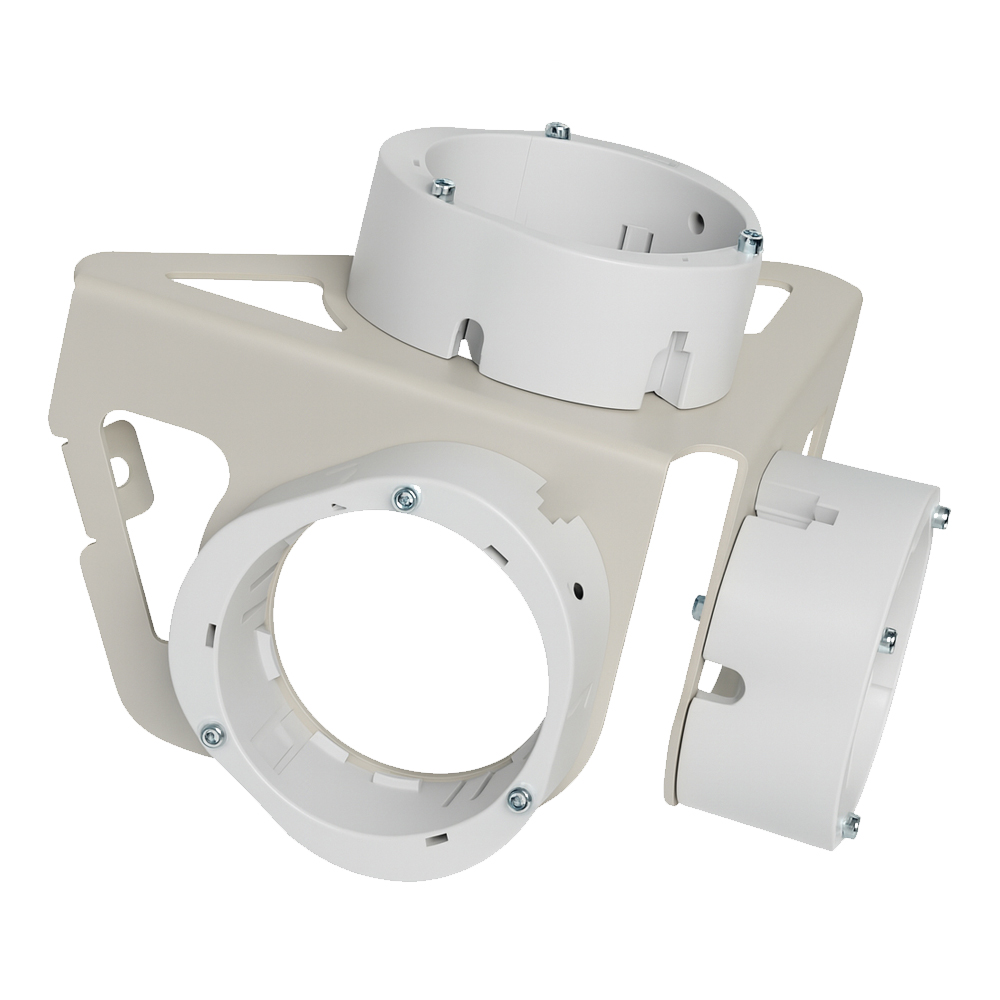

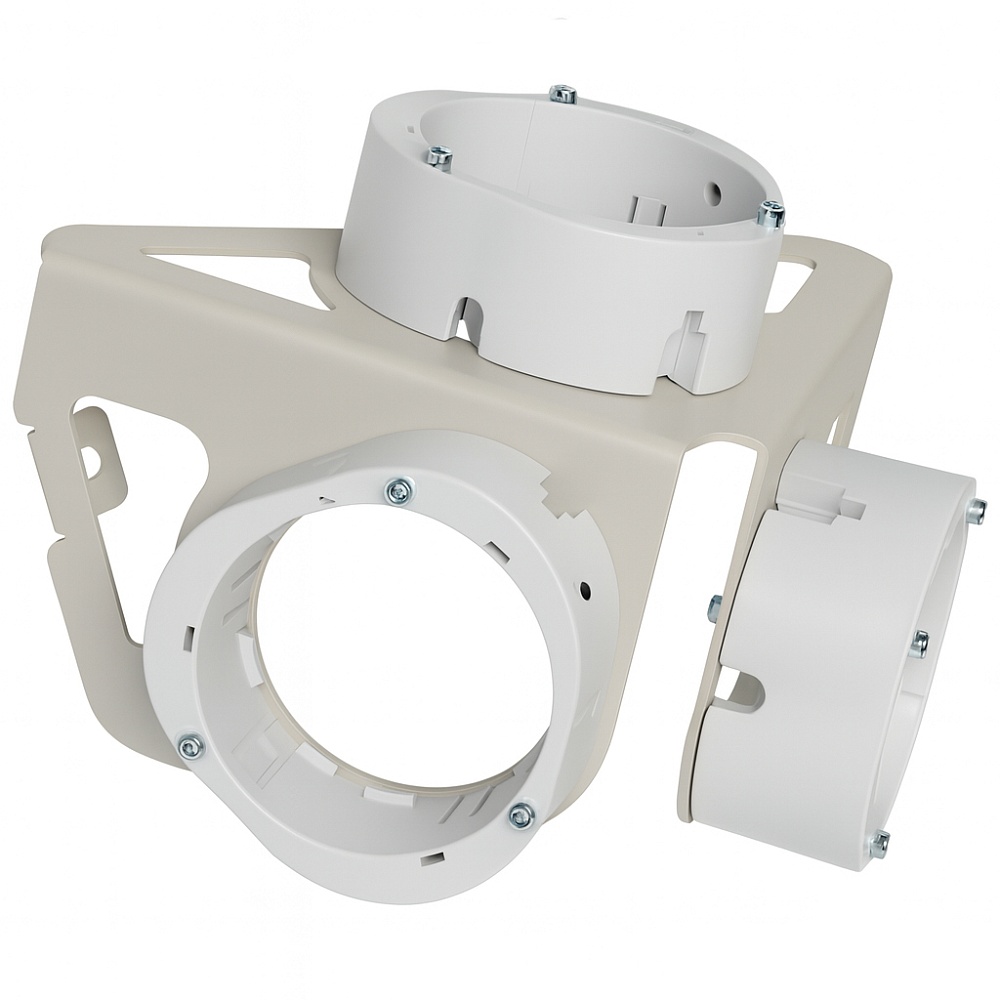

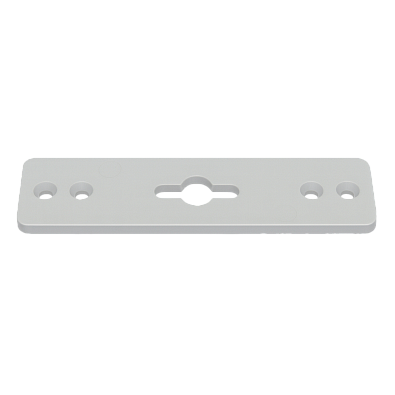

Фиксатор тип 11
- Назначение: Надежное крепление устройства Соната-Р3
- Тип установки: Настенный монтаж
- Поверхность: Вертикальные поверхности
- Особенности: Фиксирует корпус устройства и обеспечивает его устойчивое положение
- Совместимое оборудование: Соната-Р3
- Цена: 1 200 руб

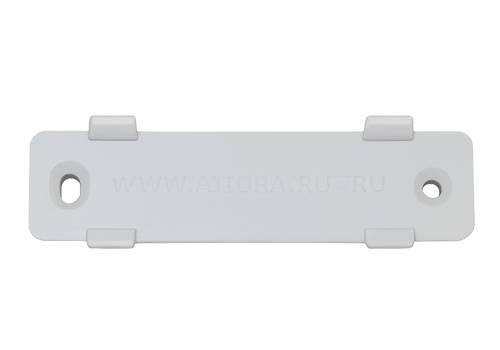

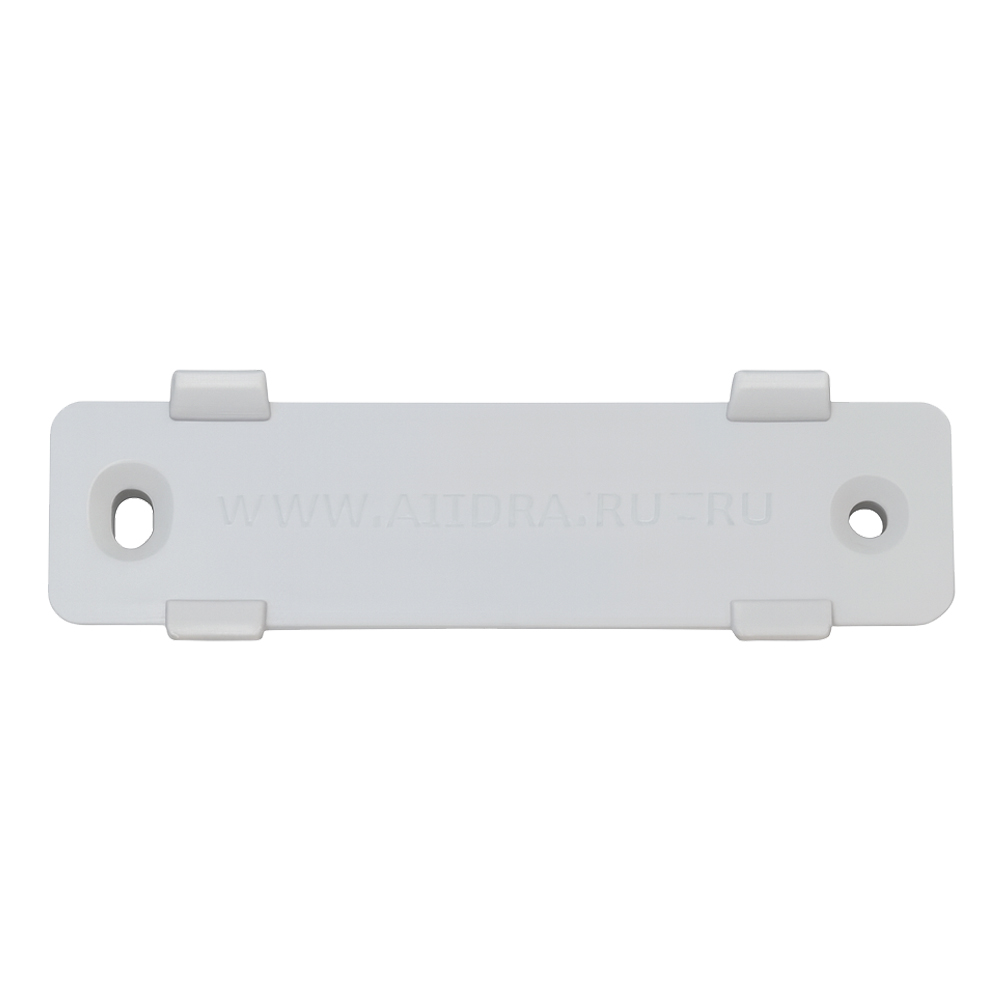

Фиксатор тип 12
- Назначение: Крепление пультов управления на стене
- Способ монтажа: Установка на стандартный подрозетник
- Особенности: Обеспечивает скрытый подвод кабеля и аккуратное размещение пульта
- Фиксация оборудования: Пульт надевается на выступы фиксатора и сдвигается в сторону
- Совместимое оборудование: Соната-ДУ4.3 и Соната-ДУ4.4
- Цена: 427 руб
Примеры применения и монтаж

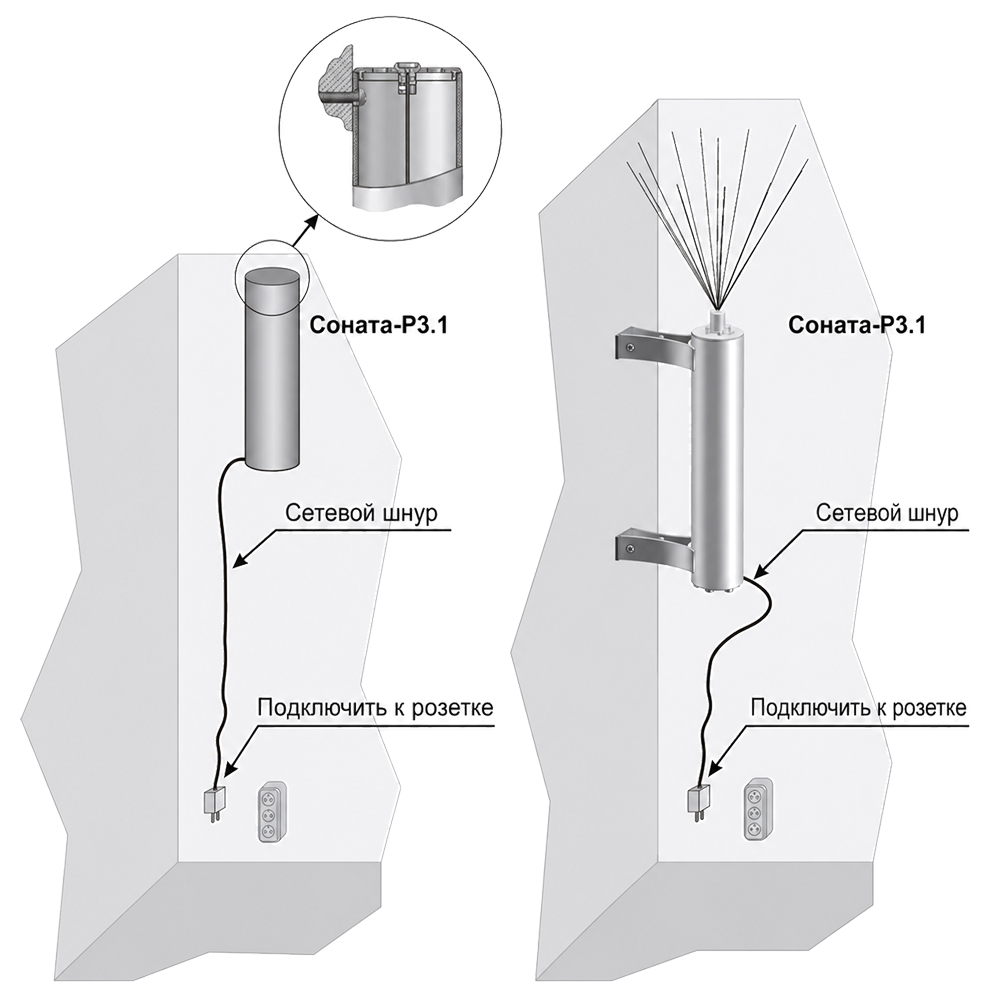

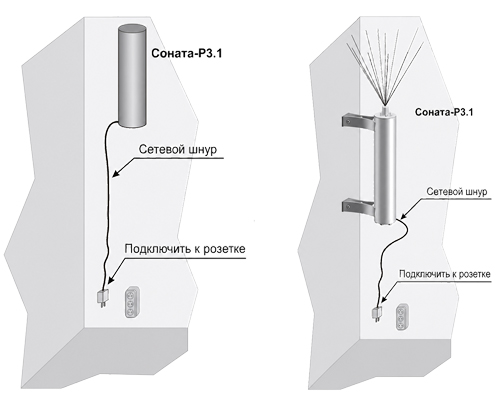

Крепление Соната-Р3.1 с фиксатором тип 7
- Выбрать подходящее место на вертикальной поверхности
- Разметить точки установки крепежных элементов
- Надежно закрепить кронштейн на стене
- Установить устройство Соната-Р3.1 в фиксатор
- Проверить правильность положения и устойчивость корпуса
- Убедиться, что кабели подключаются без перегибов и натяжения

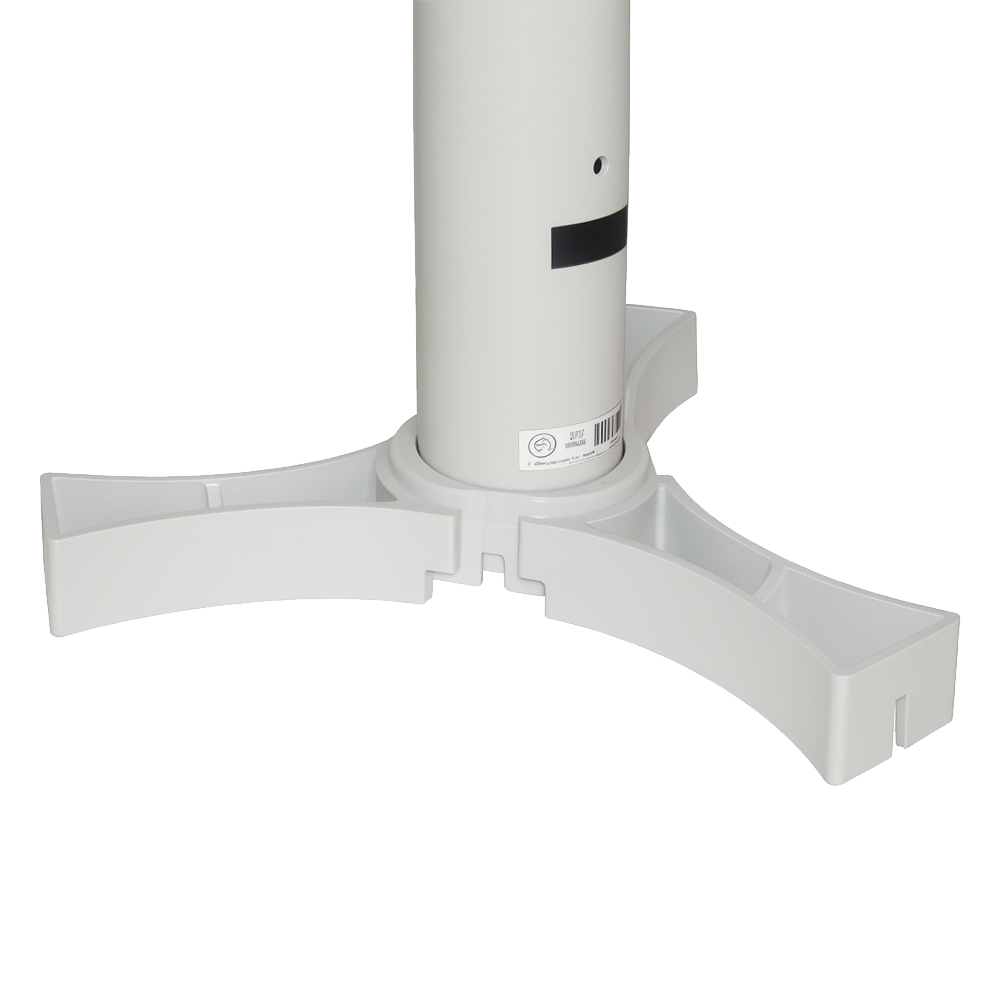

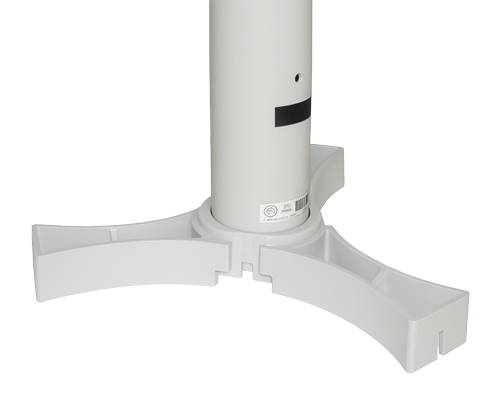

Установка Соната-Р3.1 с фиксатором тип 8
- Выбрать ровную и устойчивую горизонтальную поверхность
- Установить устройство Соната-Р3.1 в подставку
- Проверить плотность посадки корпуса
- Разместить подставку так, чтобы сохранялся свободный доступ к разъемам
- Убедиться в отсутствии натяжения подключенных кабелей

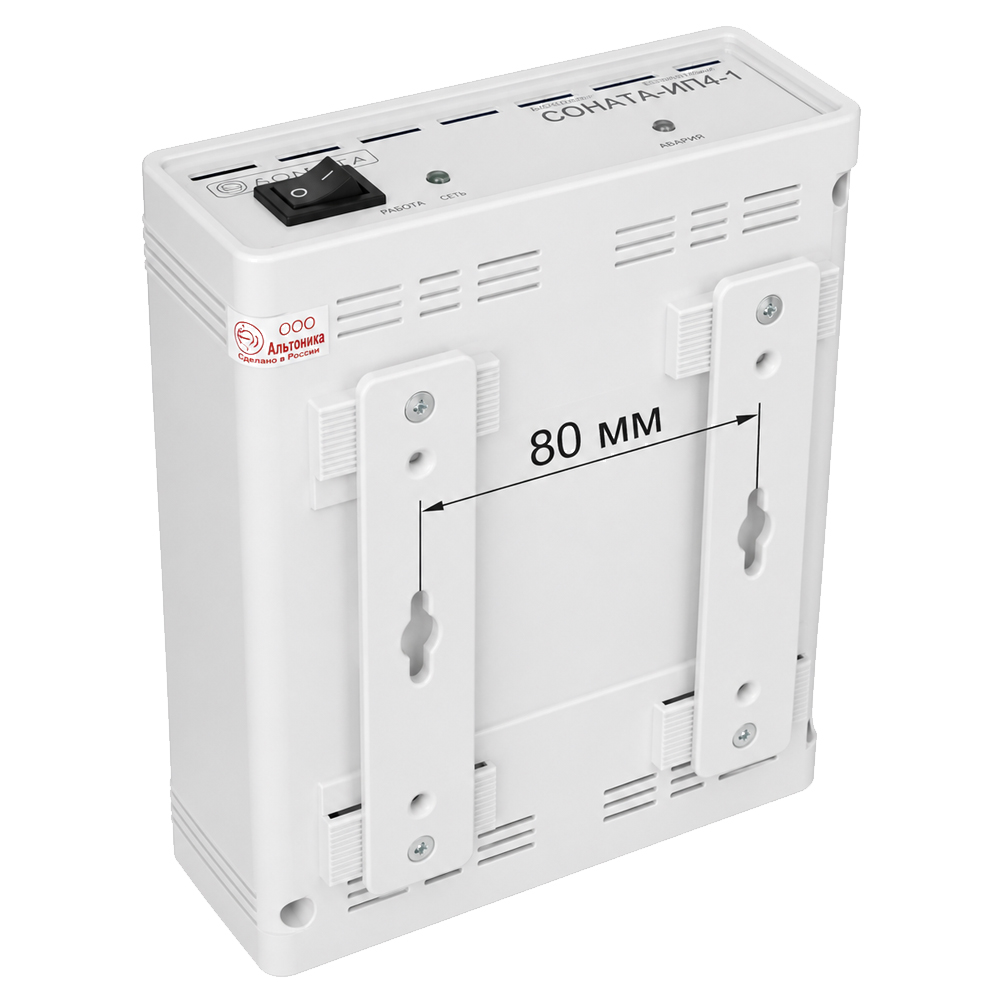

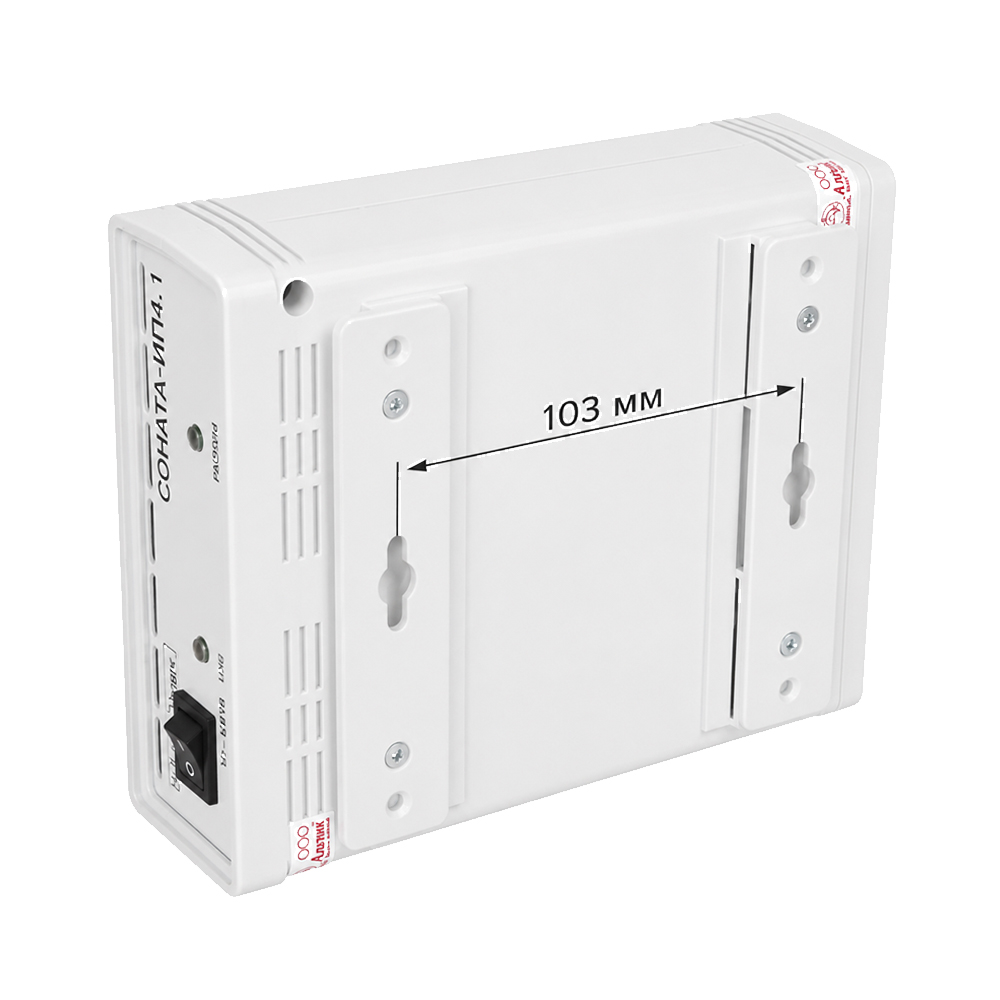

Монтаж с фиксатором тип 10

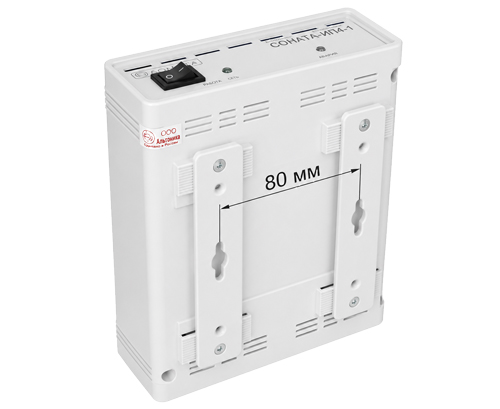

Вертикальное положение блока

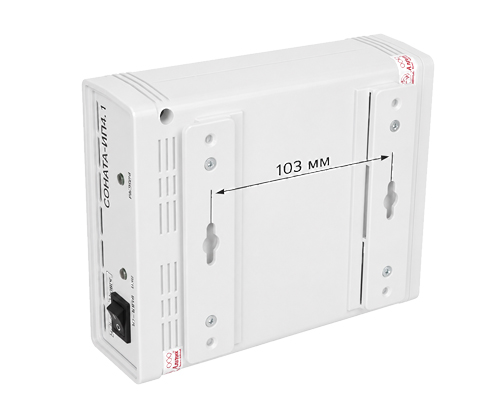

Горизонтальное положение блока
- Вертикальный монтаж: Используется при ограниченной ширине свободного участка стены
- Горизонтальный монтаж: Применяется при необходимости разместить блок вдоль поверхности
- Крепление: Выполняется с помощью двух пластин и четырех саморезов
- После установки: Необходимо проверить плотность прилегания блока и надежность фиксации

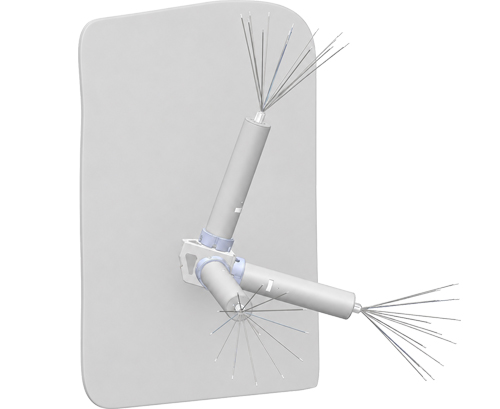

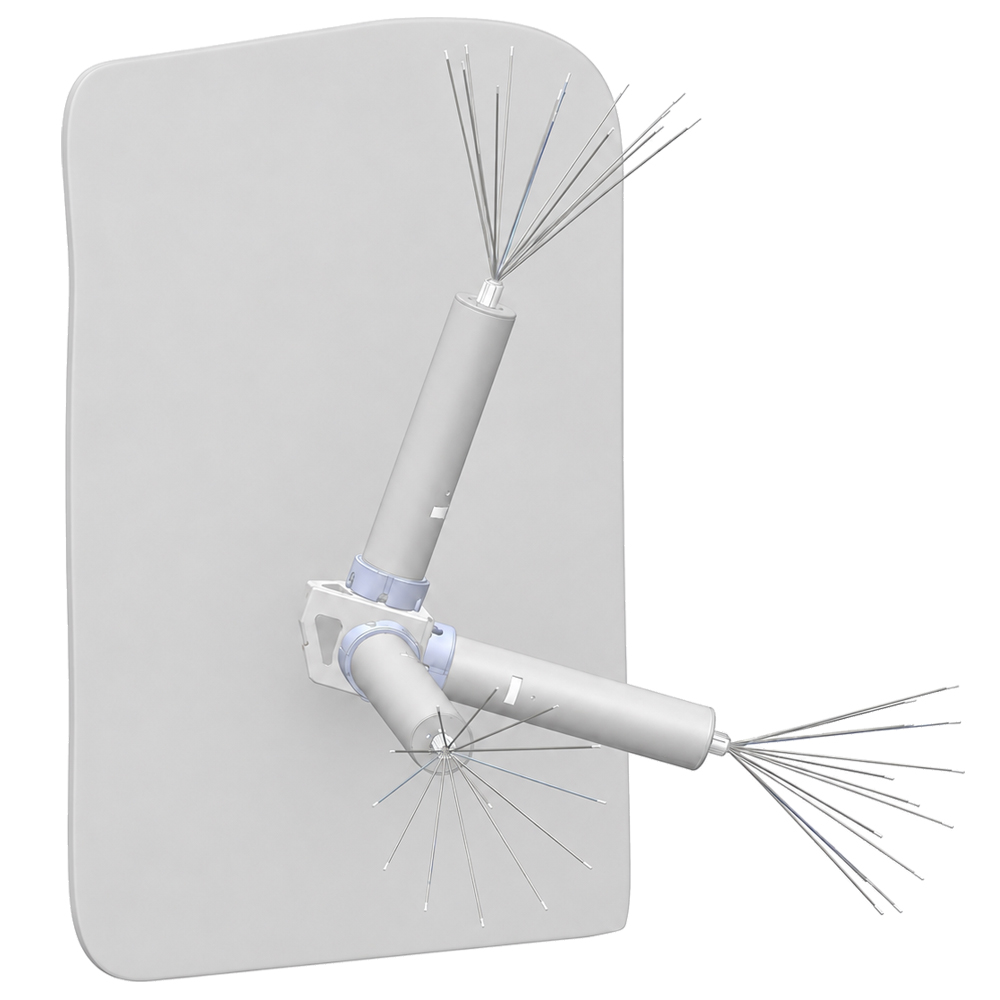

Крепление Соната-Р3 с фиксатором тип 11
- Определить место размещения устройства на стене
- Закрепить фиксатор тип 11 на вертикальной поверхности
- Установить корпус Соната-Р3 в предусмотренные крепления
- Проверить правильность посадки устройства
- Убедиться, что корпус не смещается при подключении кабелей

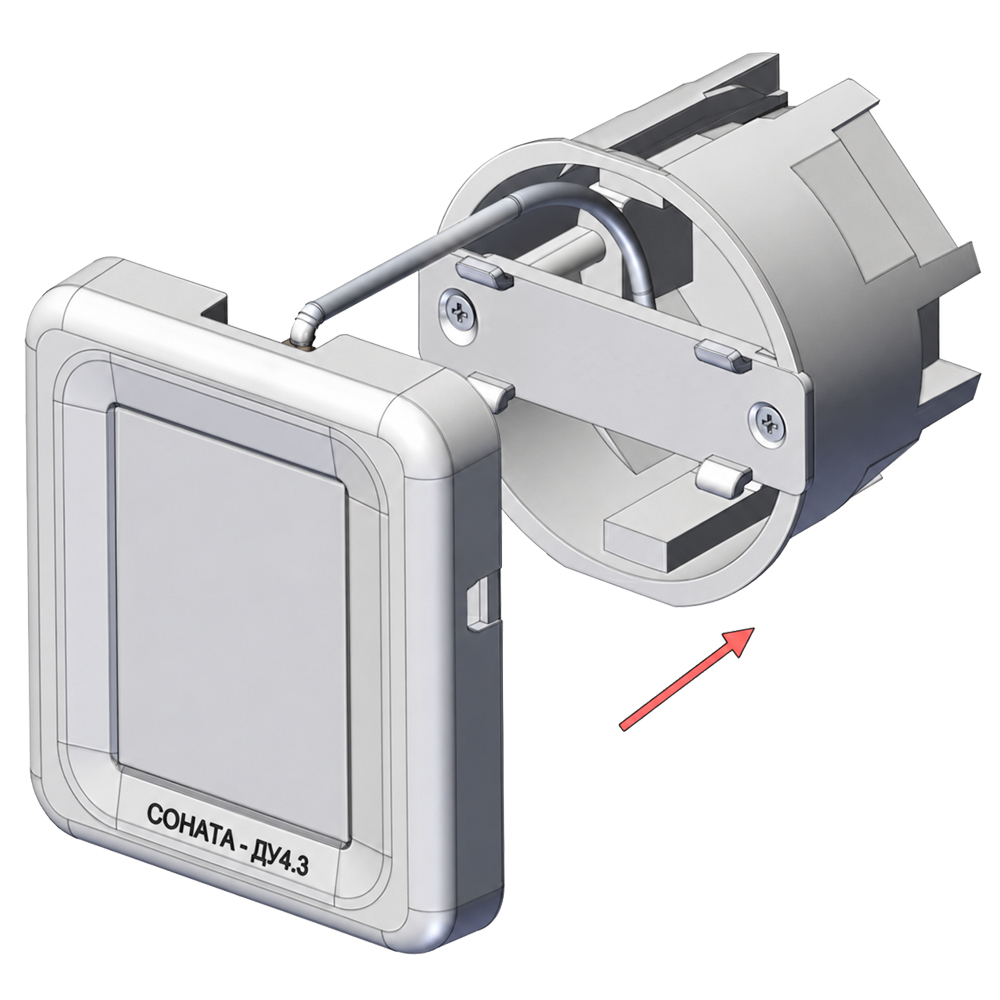

Монтаж пультов с фиксатором тип 12

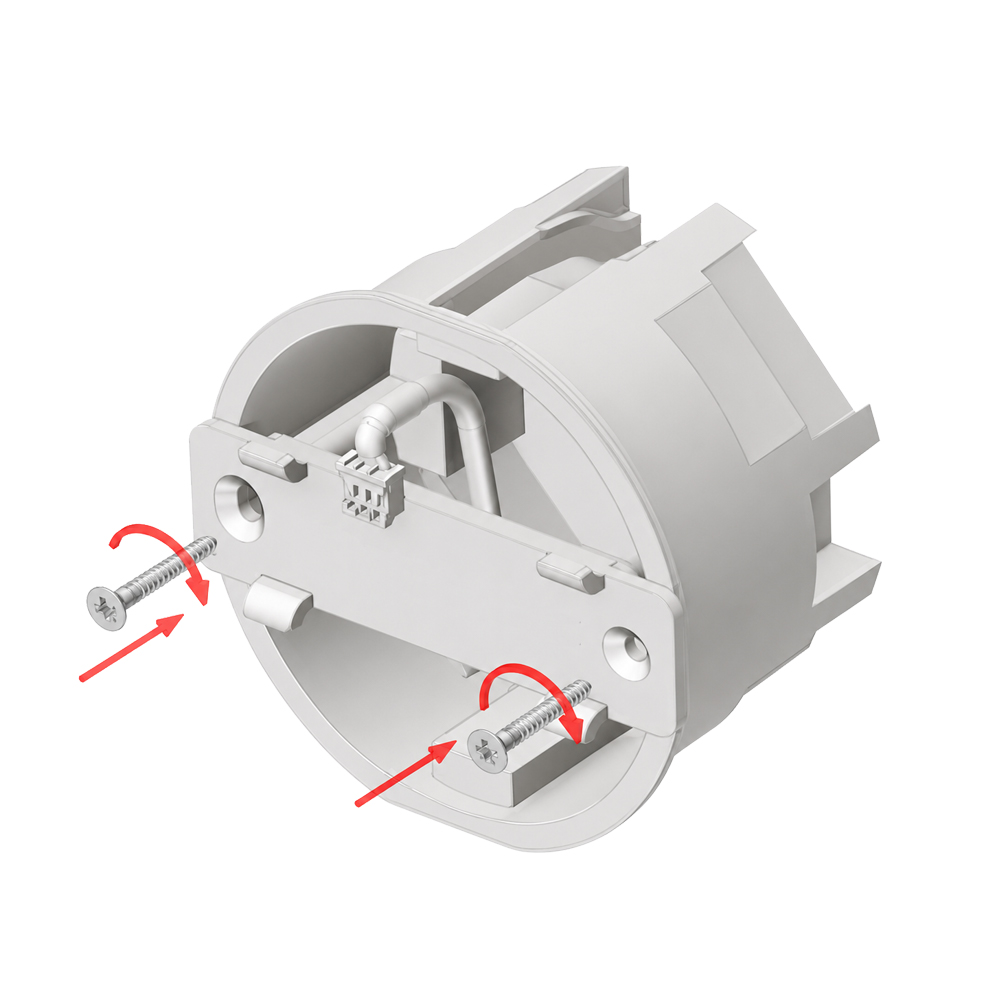

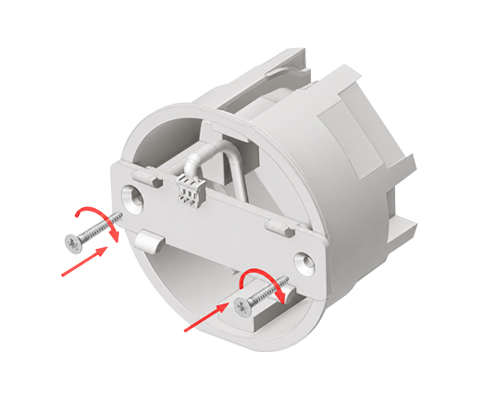

Шаг 1. Установить стандартный подрозетник и закрепить фиксатор тип 12

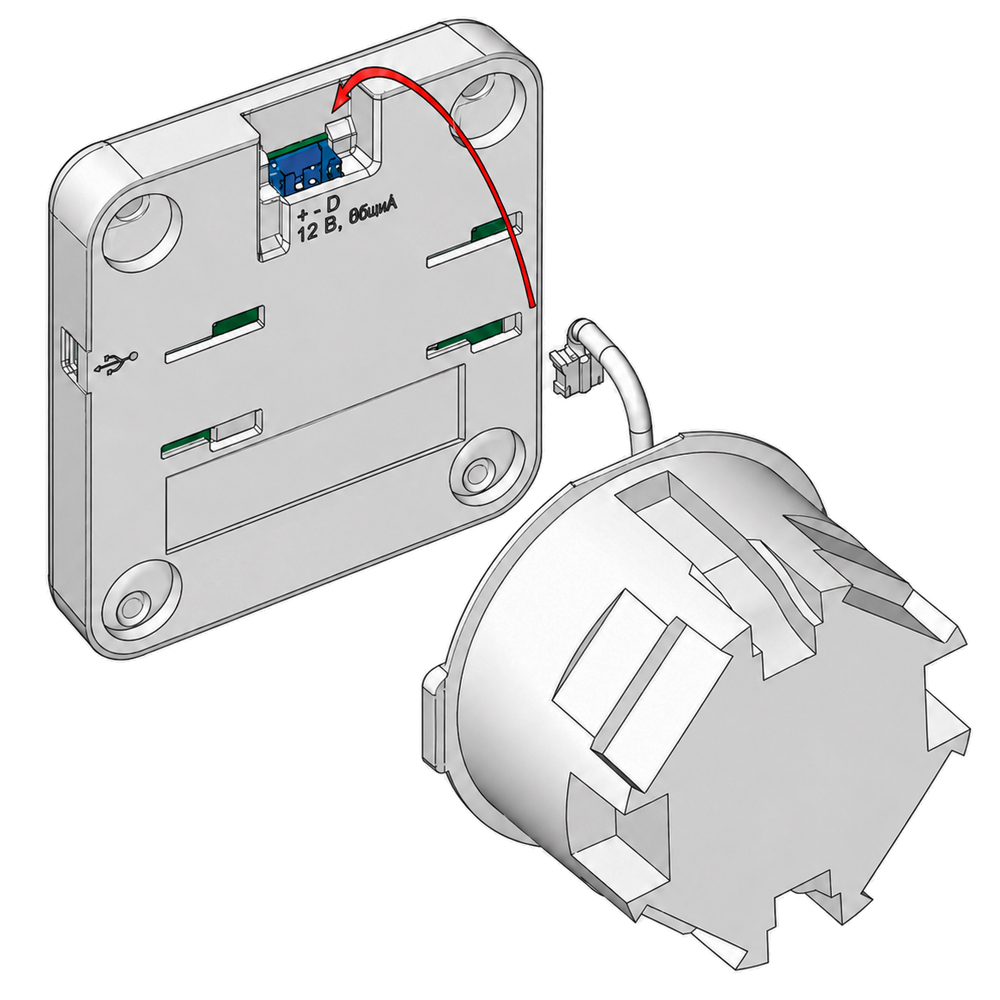

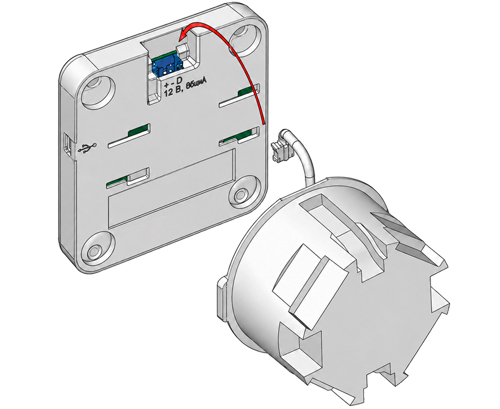

Шаг 2. Вставить разъем кабеля в гнездо «+ − D» блока

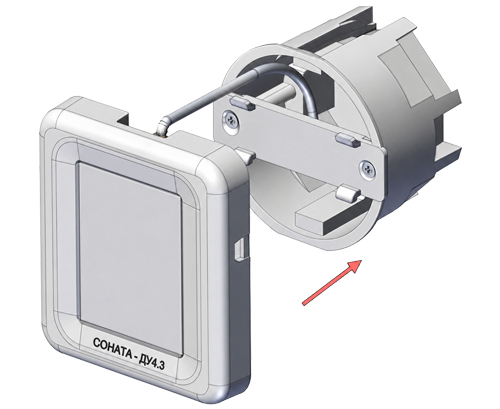

Шаг 3. Надеть блок на выступающие элементы фиксатора

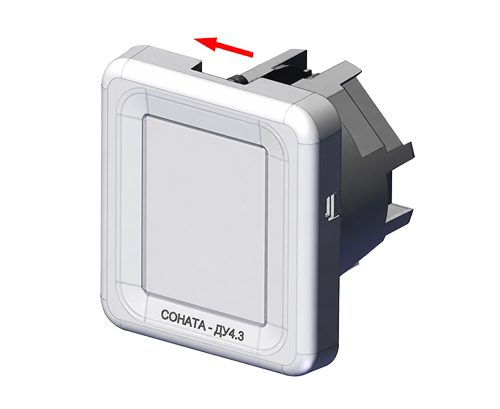

Шаг 4. Сдвинуть блок влево до его окончательной фиксации
Как купить фиксаторы для блоков и пультов управления Соната
Вы можете приобрести подходящие фиксаторы для механического крепления блоков и пультов управления «Соната» в нашем интернет-магазине по цене производителя. При выборе необходимо учитывать модель оборудования, способ размещения и тип поверхности, на которой будет выполняться монтаж. Получить консультацию по совместимости оборудования, подбору фиксатора и особенностям монтажа можно по телефону или в онлайн-чате.
