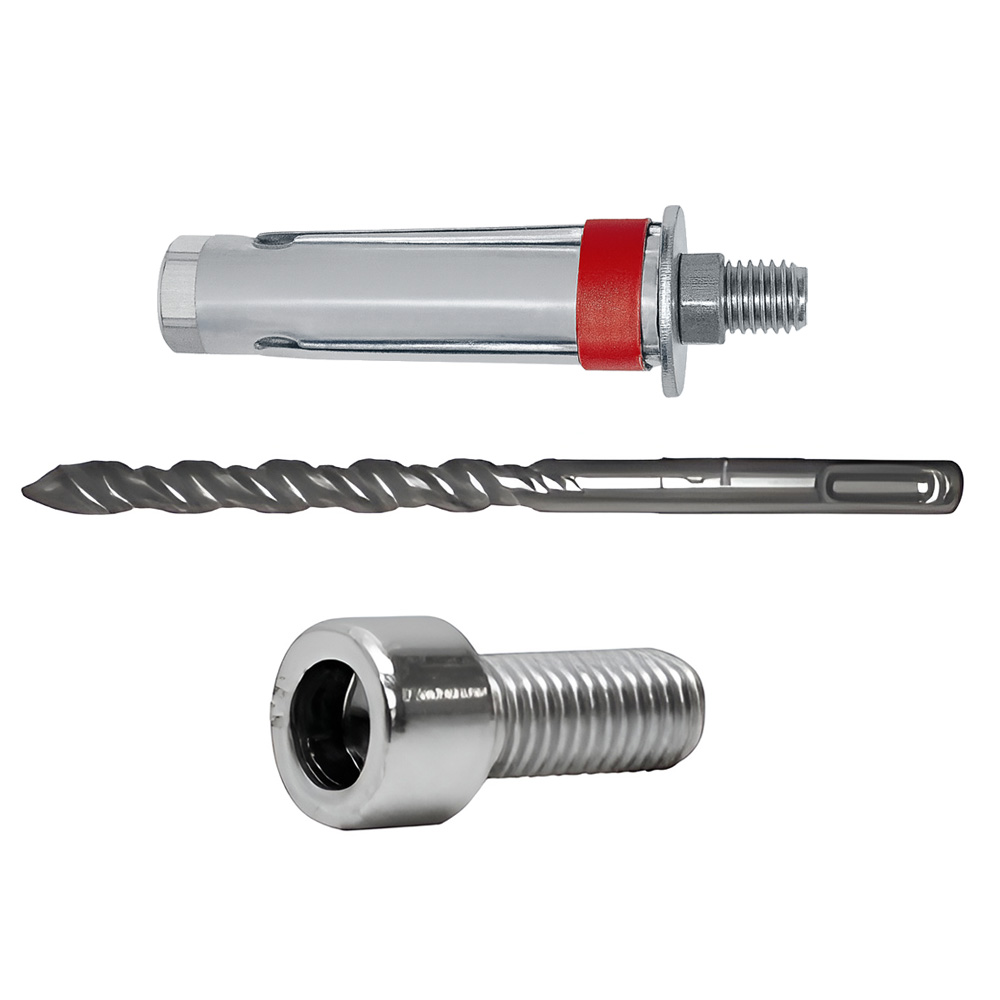

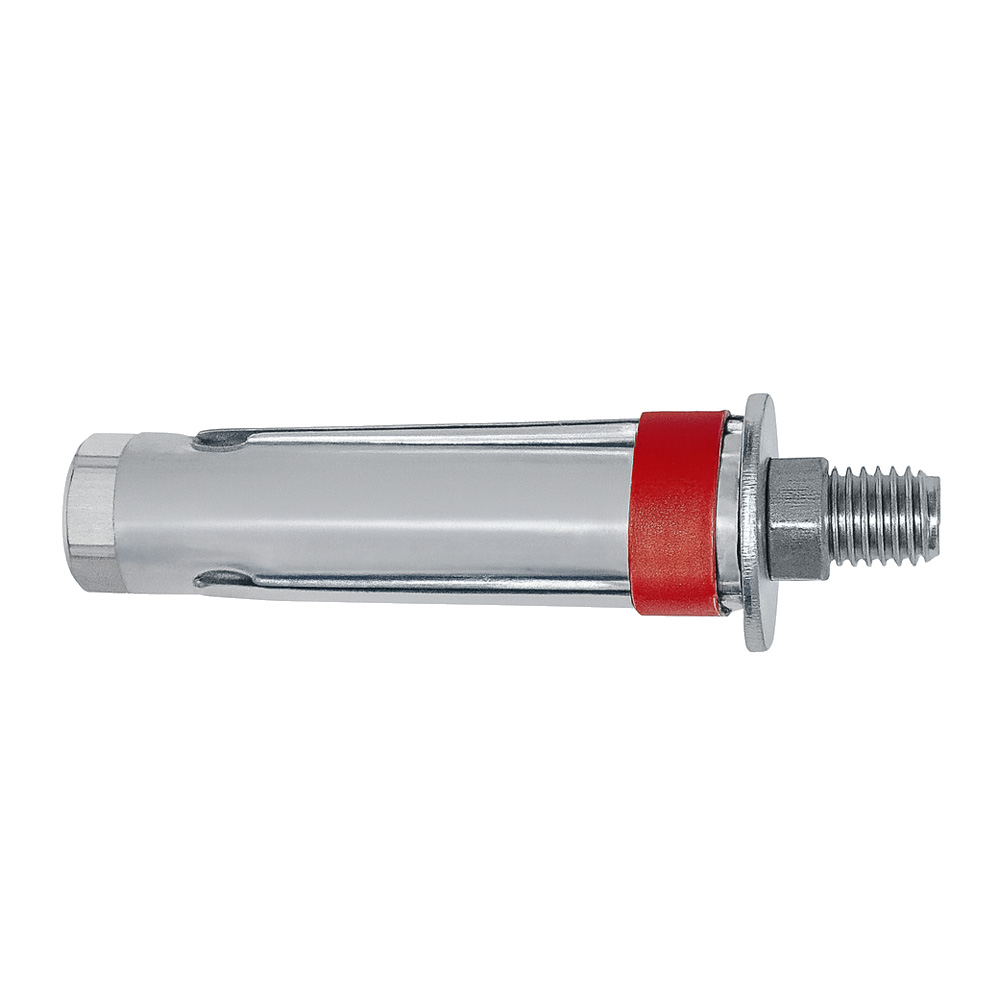

Фиксатор тип 1м "кирпич/бетон"

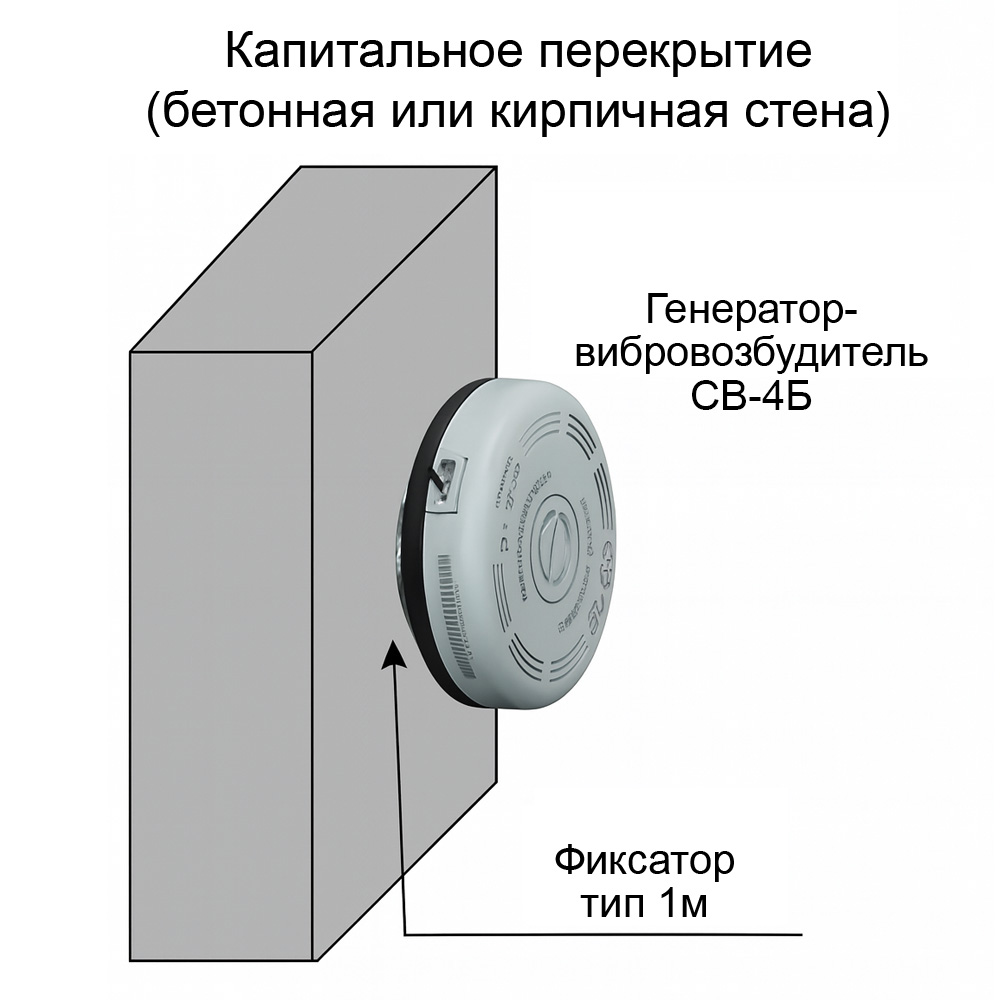

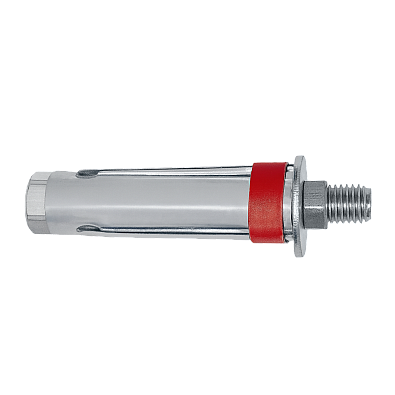

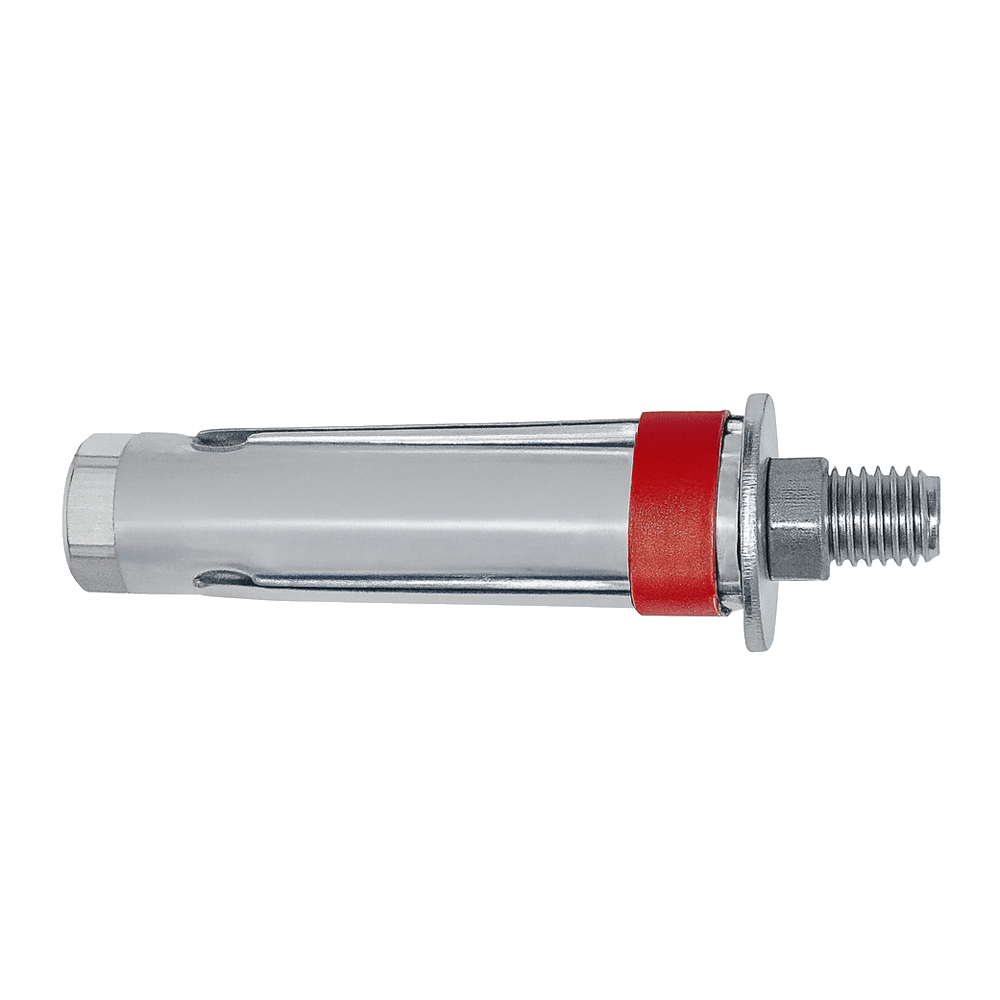

Фиксатор типа 1м представляет собой специальный дюбель, предназначенный для надежного механического крепления генераторов-вибровозбудителей и других блоков к капитальным стенам и перекрытиям из бетона, кирпича и аналогичных материалов. Это решение обеспечивает максимальную жесткость фиксации оборудования, что особенно важно при работе вибрационных систем.

Технология монтажа с фиксатором типа 1м (кирпич/бетон)

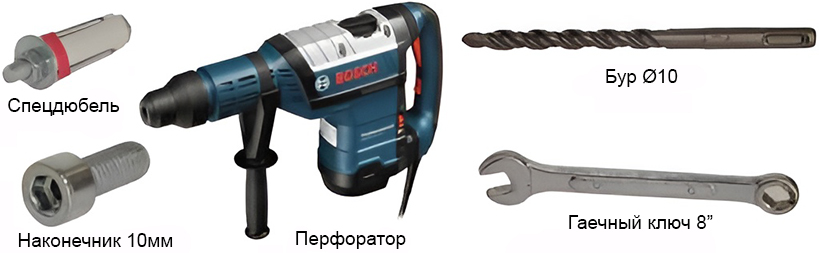

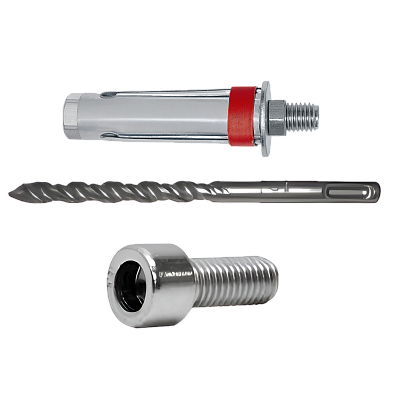

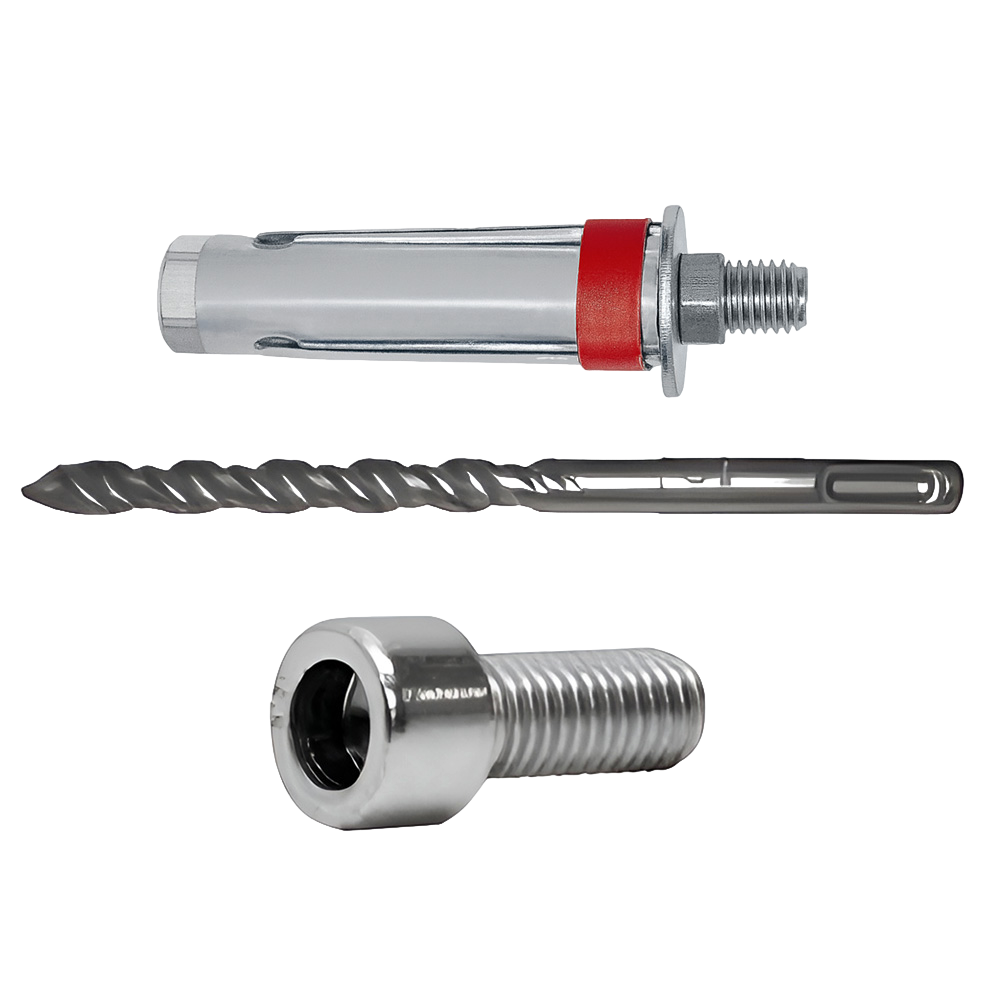

Для правильного монтажа генераторов-вибровозбудителей СВ-4Б необходимо соблюдать определенную последовательность действий и использовать специализированный инструмент.

Пошаговая инструкция по монтажу

1. Подготовка отверстия в капитальной стене

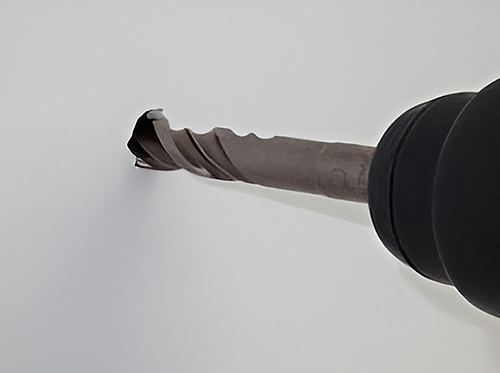

Установите специальный бур диаметром 10 мм в перфоратор. Просверлите отверстие глубиной не менее 40 мм, контролируя процесс для предотвращения сколов. Избегайте раскачивания инструмента и прилагайте равномерное давление. Аккуратно извлеките бур из отверстия, очистите его от строительной пыли.

2. Проверка качества отверстия и подготовка усиления

Вставьте фиксатор типа 1м в подготовленное отверстие и проверьте плотность прилегания. Если дюбель проворачивается при пробном закручивании (характерно для газобетона или рыхлого кирпича), подготовьте финишные гвозди длиной 25 мм. Расположите гвозди вдоль специальных каналов на корпусе фиксатора. При необходимости использования более двух гвоздей примените удерживающее кольцо из пластиковой трубки.

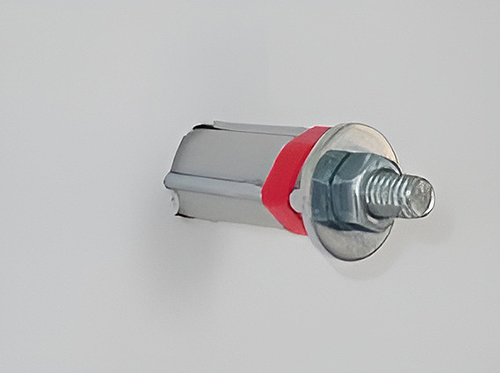

3. Предварительная установка фиксатора в стену

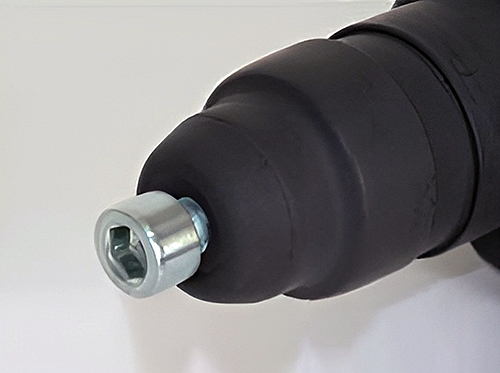

Установите специальный монтажный наконечник в патрон перфоратора. Вручную вставьте собранный узел (фиксатор с гвоздями) в подготовленное отверстие. Правильно подобранное количество гвоздей обеспечит вхождение фиксатора на 1/3-1/2 его длины без дополнительных усилий.

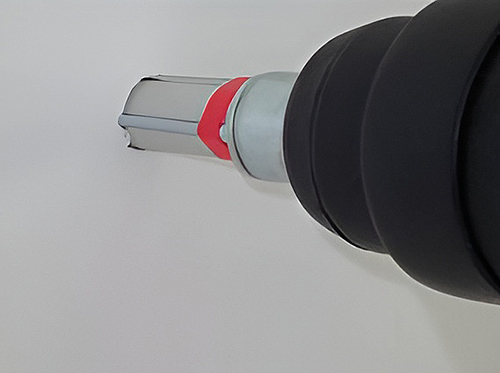

4. Забивание фиксатора с помощью перфоратора

Переведите перфоратор в режим работы без вращения (режим долбления). Расположите инструмент строго перпендикулярно поверхности стены. Забейте фиксатор до полного погружения, контролируя плотность прилегания монтажной шайбы к поверхности. Избегайте чрезмерных усилий, способных раскрошить материал стены.

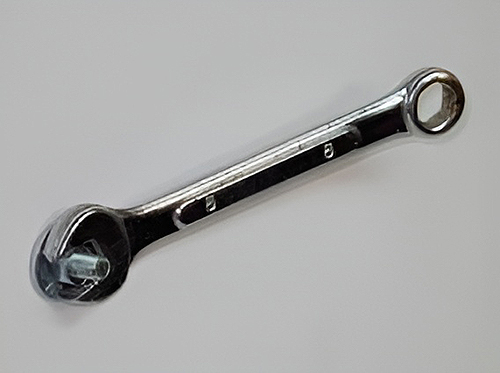

5. Фиксация дюбеля с помощью гаечного ключа

После полного погружения фиксатора в стену возьмите гаечный ключ подходящего размера. Затяните гайку дюбеля до упора, обеспечивая надежную фиксацию и плотное прилегание всех элементов конструкции. Проверьте отсутствие люфтов и проворачивания.

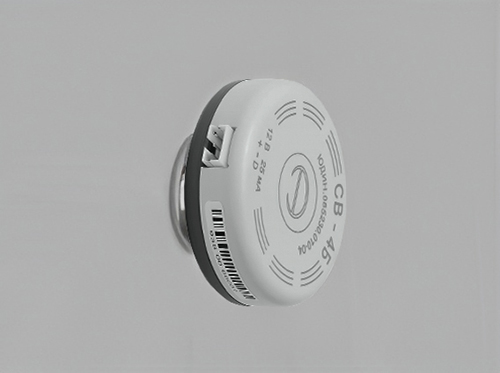

6. Монтаж генератора-вибровозбудителя на фиксатор

На выступающую резьбовую часть установленного фиксатора аккуратно наверните генератор-вибровозбудитель СВ-4Б. Выполняйте монтаж вручную, без применения ударных инструментов и чрезмерных осевых усилий. Затяните оборудование до плотного прилегания, избегая перекоса и повреждения резьбового соединения.

Важные рекомендации: Фиксаторы типа 1м следует устанавливать только в капитальные стены хорошего качества без отслоений, трещин и больших пустот. При монтаже генераторов-вибровозбудителей Соната СВ-4Б необходимо добиваться максимальной жесткости их крепления для обеспечения эффективной и безопасной работы оборудования.
