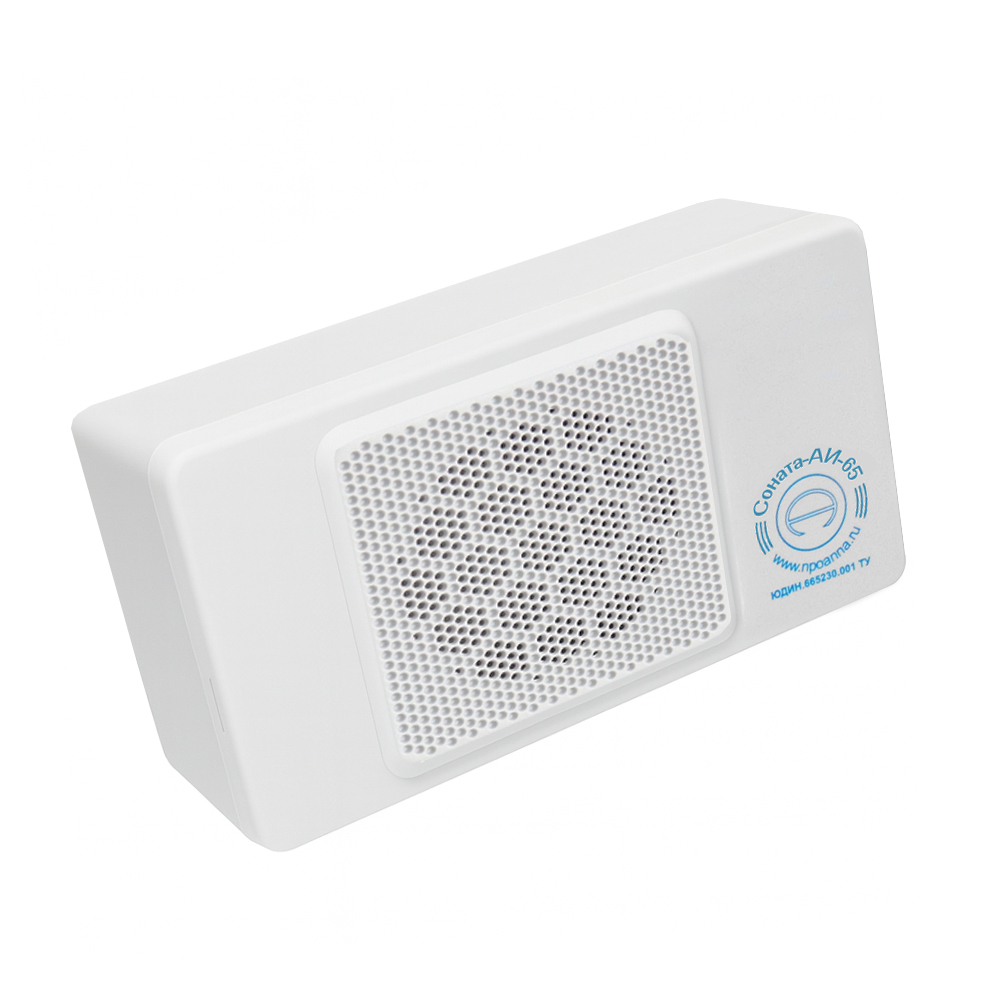

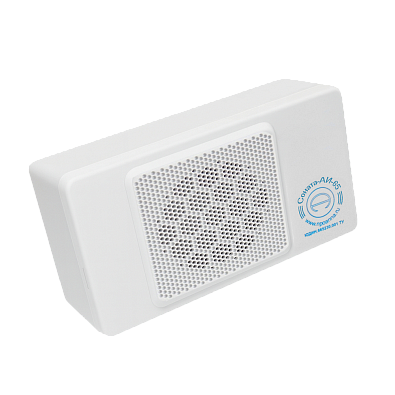

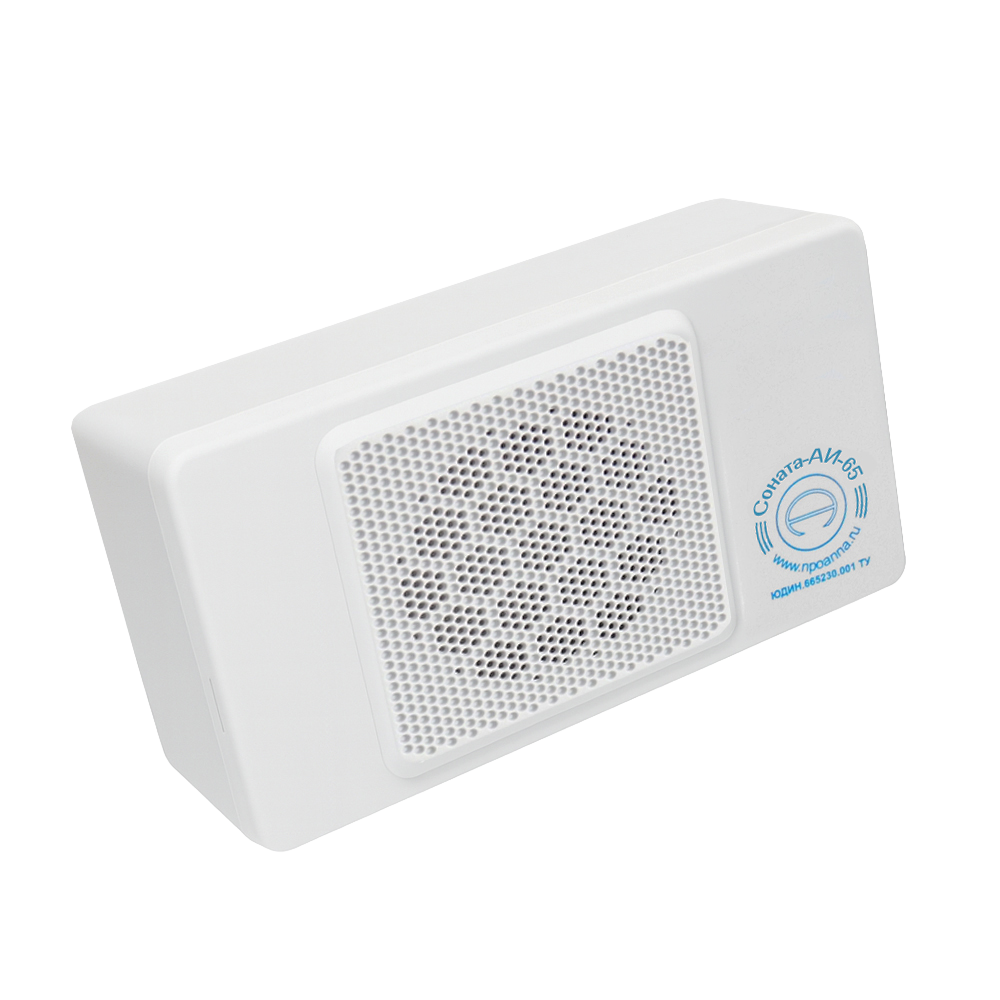

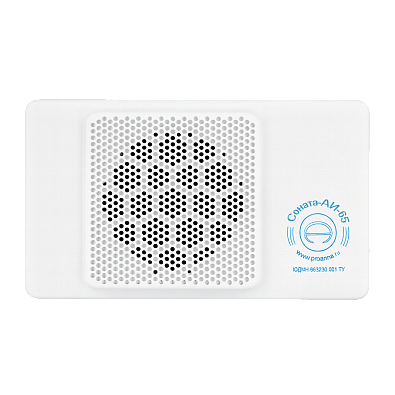

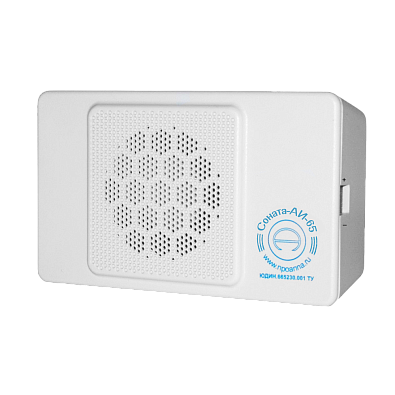

Аудиоизлучатель Соната АИ-65

Излучатели

- аудиоизлучатели АИ-65 и АИ-3М;
- "тяжелые" виброизлучатели ВИ-45 и ВИ-3М;
- "легкие" виброизлучатели ПИ-45 и ПИ-3М

являются элементами аппаратуры "Соната АВ" модели 1М и 3М и рассчитаны на подключение к входящим в ее состав генераторным блокам.

Назначение излучателей

Аудиоизлучатели АИ-65 и АИ-3М являются специализированными электроакустическими преобразователями и предназначены для возбуждения акустического шума. Конструкция и размеры аудиоизлучателей АИ-65 и элементов их крепления оптимизированы для его установки:
- в надпотолочном пространстве;
- в вентиляционных каналах;
- дверных тамбурах.

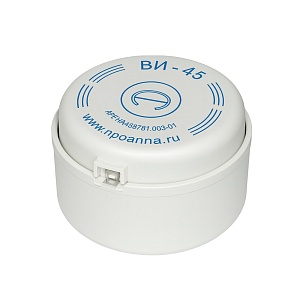

  Виброизлучатели ВИ-45 и ВИ-3М являются специализированными электроакустическими преобразователями повышенной мощности и предназначены для возбуждения шумовых вибраций в массивных конструкциях защищаемого помещения, обеспечивая при этом приемлемый уровень мешающего акустического шума. Конструкция и размеры виброизлучателей и элементов их крепления оптимизированы для их установки:
- на ограждающих конструкциях помещения (стены, потолок, пол, двери);
- на массивных окнах;
- на трубах систем тепло-, водо- и газоснабжения.

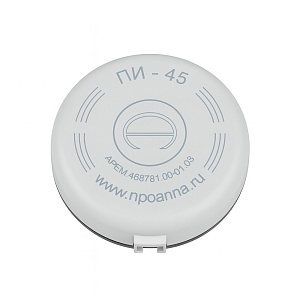

  Виброизлучатели ПИ-45 и ПИ-3М являются специализированными электроакустическими преобразователями малой мощности и предназначены для возбуждения шумовых вибраций в остеклении окон (дверей, офисных перегородок и т.п.).

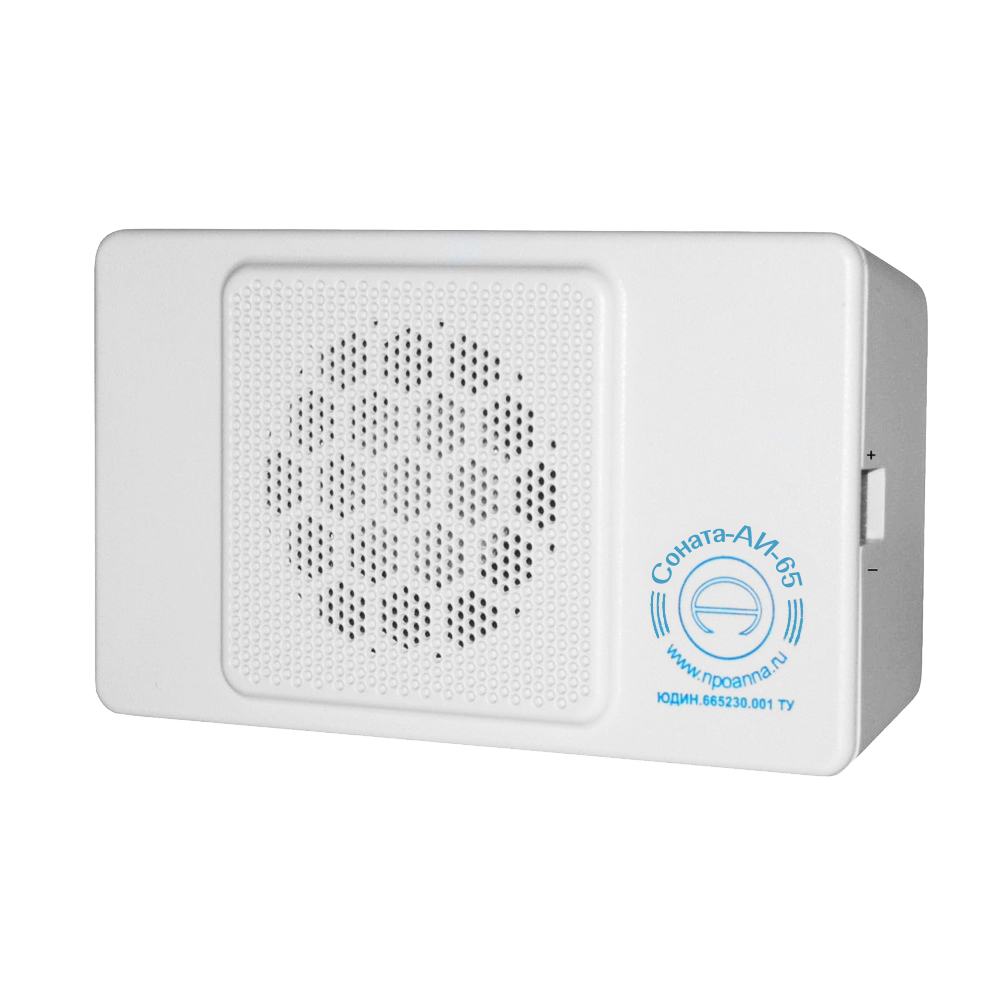

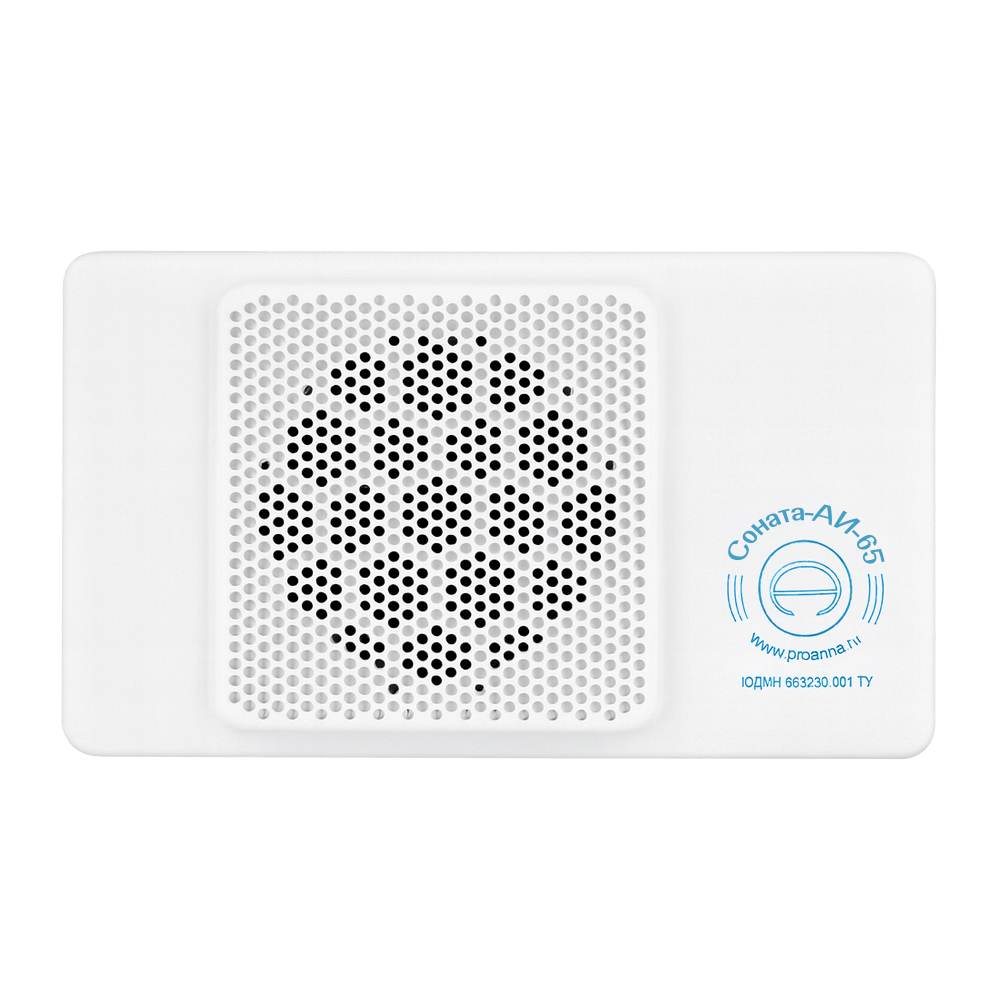

Внешний вид излучателей

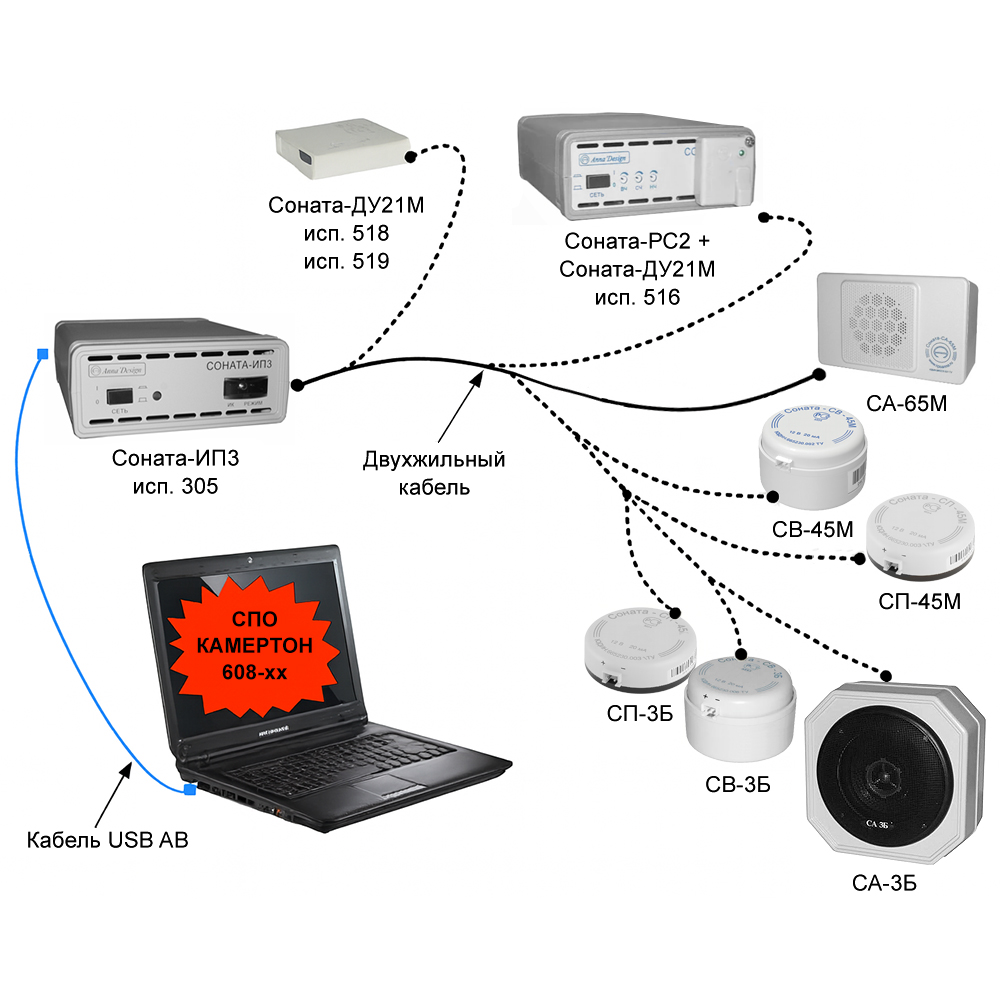

В случае, если по каким-либо соображениям указанные условия невыполнимы, выбор схемы подключения необходимо осуществлять, принимая во внимание, что:

1. при увеличении количества подключаемых к одному каналу излучателей сверх нормы, основной проблемой может стать дефицит интегрального уровня шума (прежде всего для АИ-65, АИ-3М), либо высокочастотных составляющих спектра шума (для ВИ-45, ПИ-45, ВИ-3М и ПИ-3М);
2. при объединении в одну группу излучателей различных типов, основной проблемой может стать одновременное выполнение требований к интегральному уровню шума у излучателей разного типа (либо избыток у одних, либо дефицит у других).

Основные технические характеристики излучателей:

Параметр	АИ-65	ВИ-45	ПИ-45
Полоса воспроизводимых частот (не менее)	175 – 5 600 Гц (5 октав) *)
Размах напряжения входного сигнала	не более 1 В	не более 60 В	не более 30 В
Активное сопротивление	8 Ом
Эквивалентная емкость	-	6 нФ	20 нФ
Продолжительность непрерывной работы изделия	не ограничена
Габариты Изделия	42х72х120 мм	D= 53 мм H= 38 мм	D= 48 мм H= 19 мм
Вес Изделия	0,12 кг	0,21 кг	0,02 кг
Условия эксплуатации: -       температура окружающей среды -       относительная влажность воздуха	от 5 до 40°С до 70 % при t = 25°С



Параметр	АИ-3М	ВИ-3М	ПИ-3М
Полоса воспроизводимых частот	90 – 11 200 Гц (7 октав)*)
Размах напряжения входного сигнала	не более 1 В	не более 30 В	не более 30 В
Активное сопротивление	4 Ом	-	-
Эквивалентная емкость	-	20 нФ	20 нФ
Продолжительность непрерывной работы изделия	не ограничена
Габариты Изделия	90х166х168 мм	D= 53 мм H= 38 мм	D= 48мм H= 19 мм
Вес Изделия	0,7 кг	0,2 кг	0,02 кг
Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха	от 5 до 40°С до 70 % при t = 25°С

Примечание:
*) Параметр гарантирован только при выполнении следующих условий:
  - к одному выходу генератора подключаются излучатели только одного типа;
  - подключение только параллельное;
  - тип нагрузки и тип выхода генератора находятся в соответствии.
