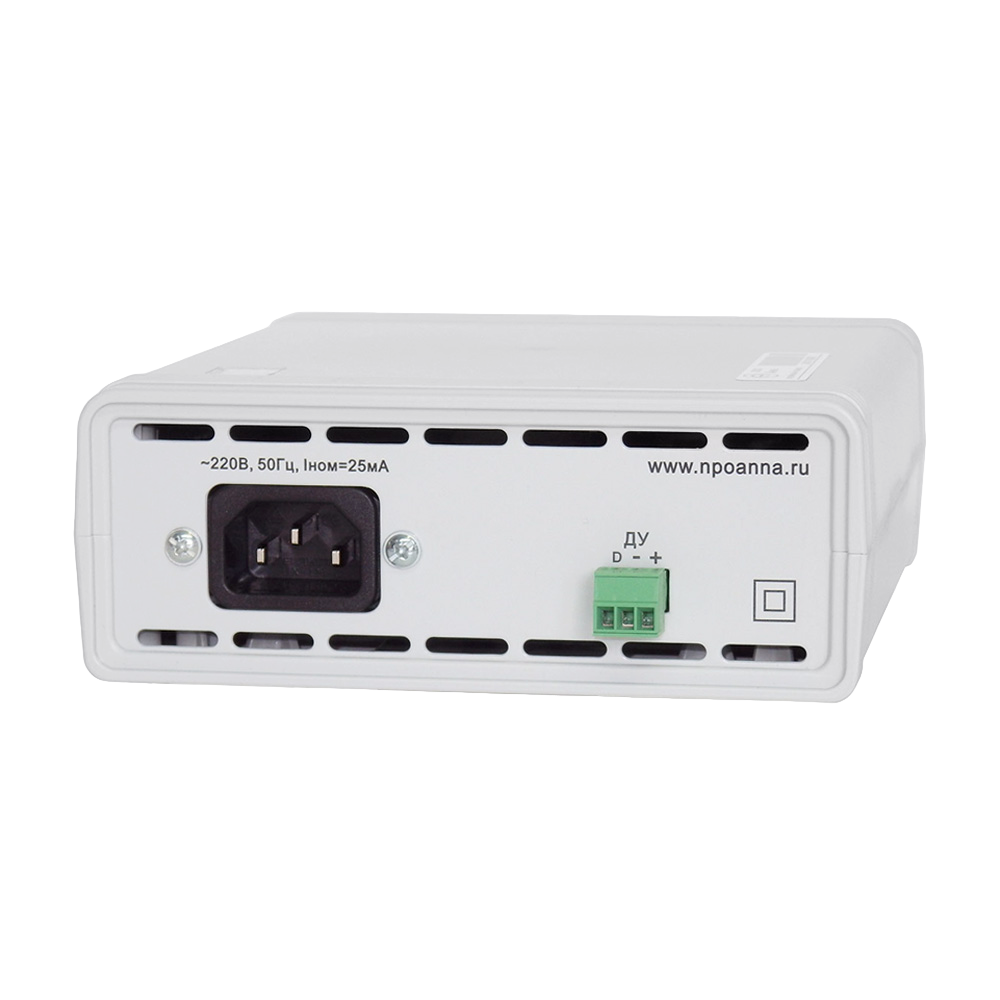

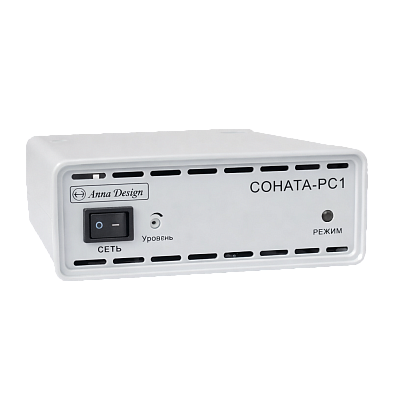

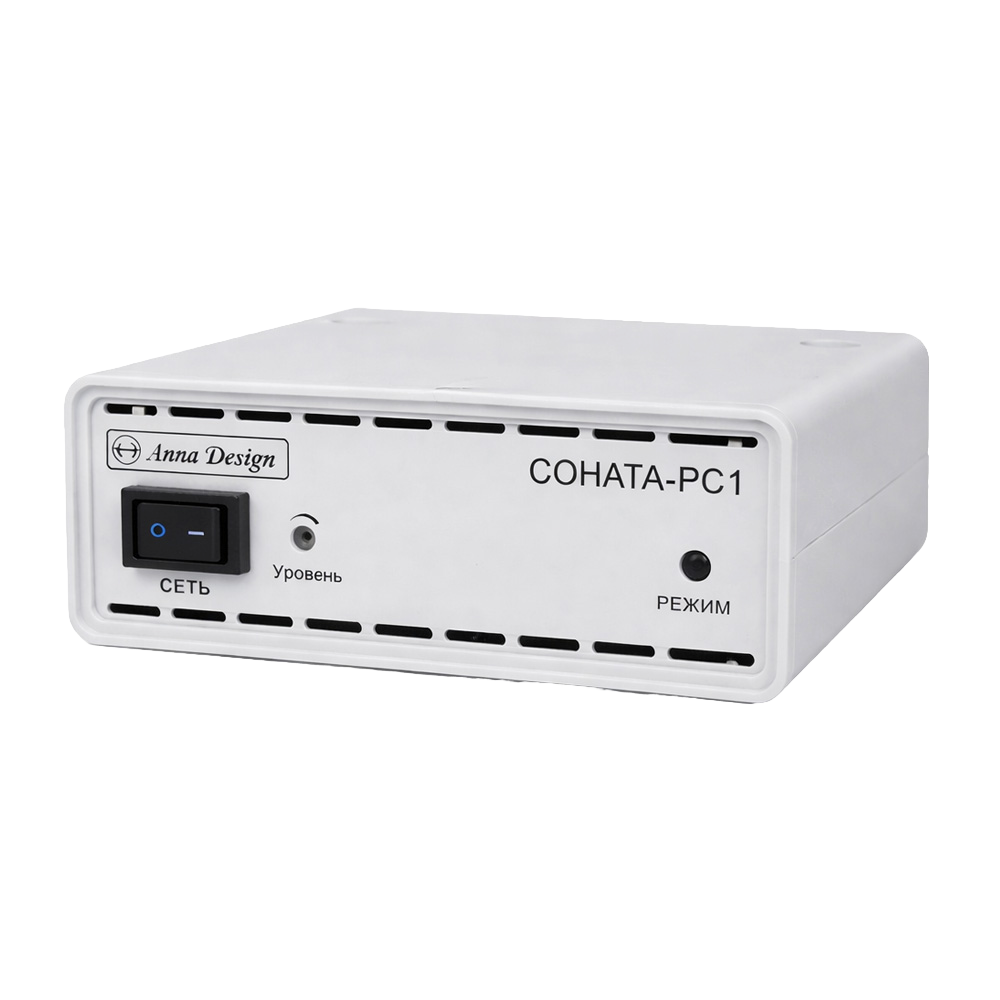

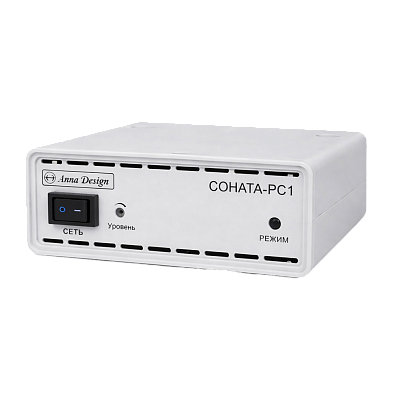

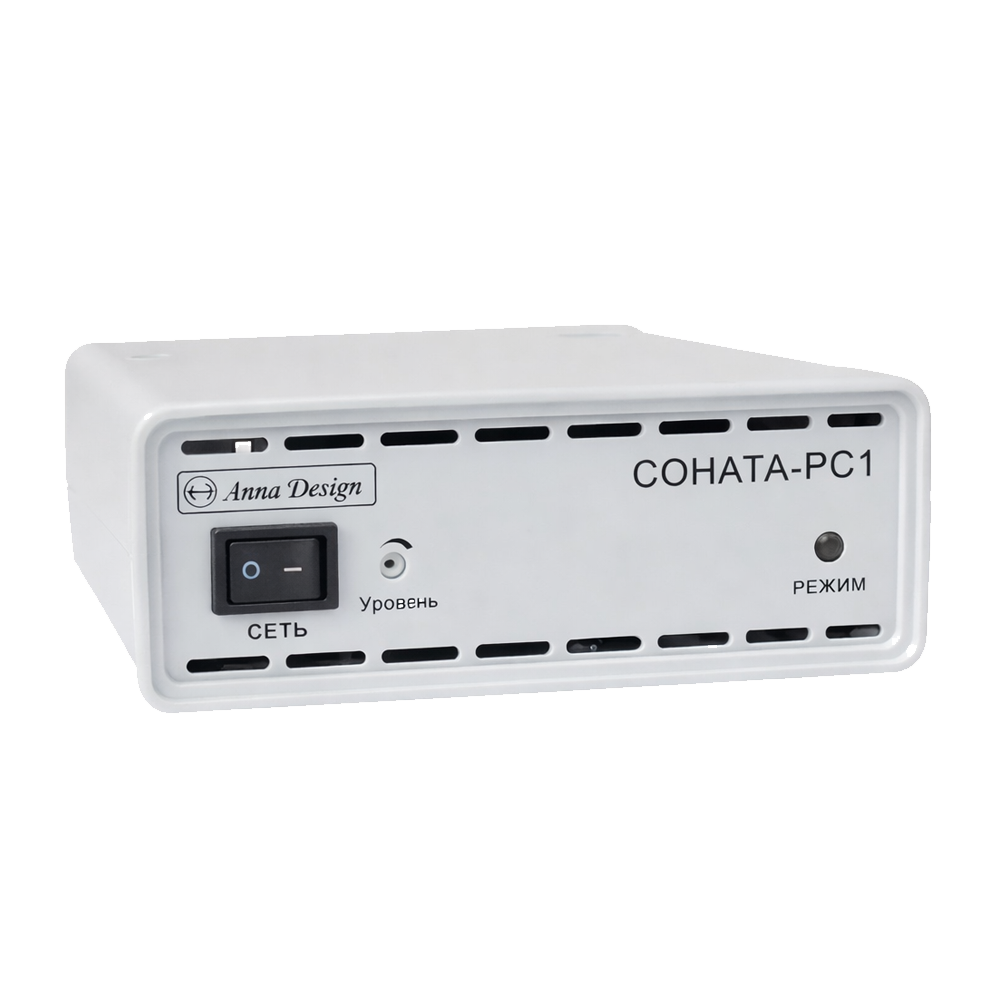

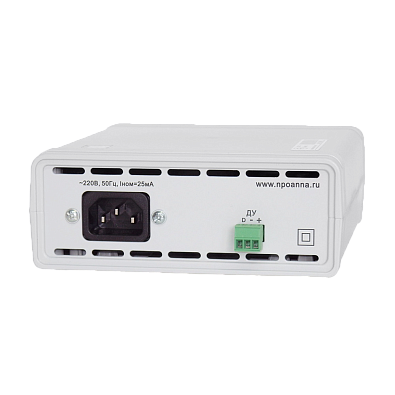

Соната-РС1

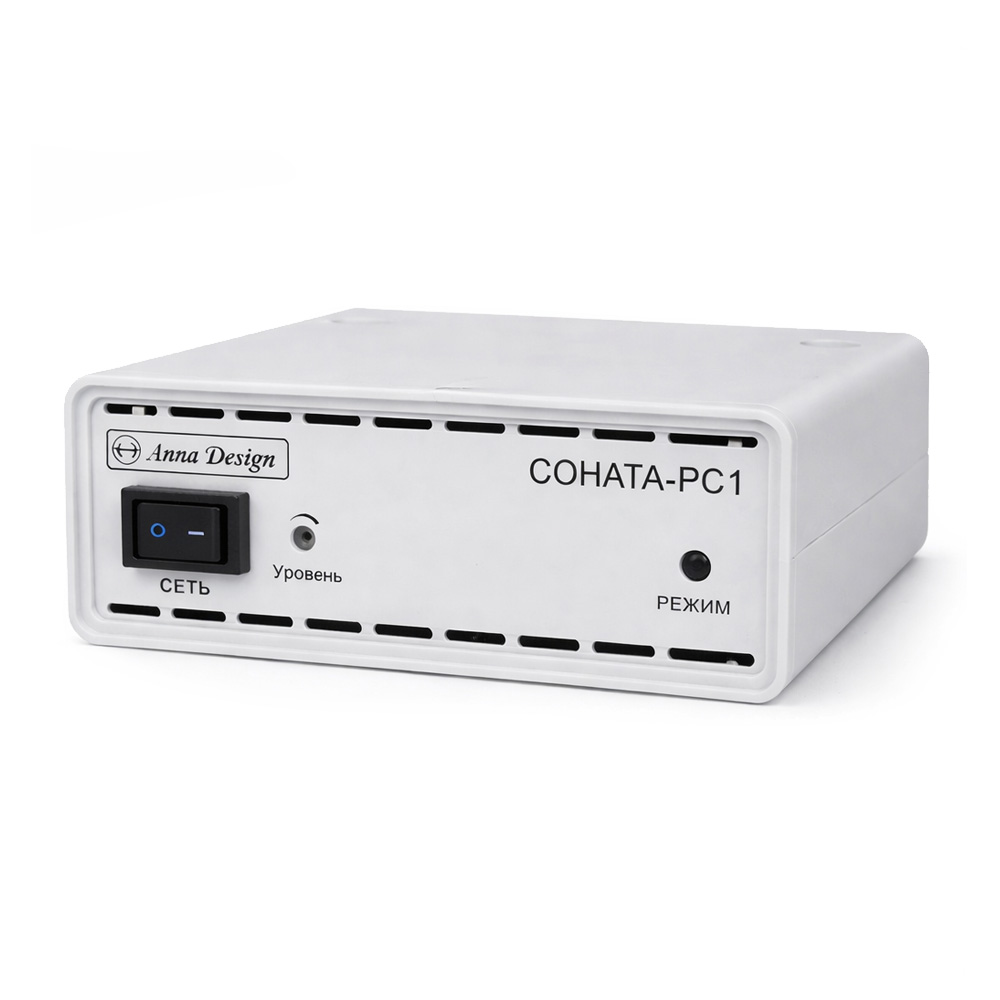

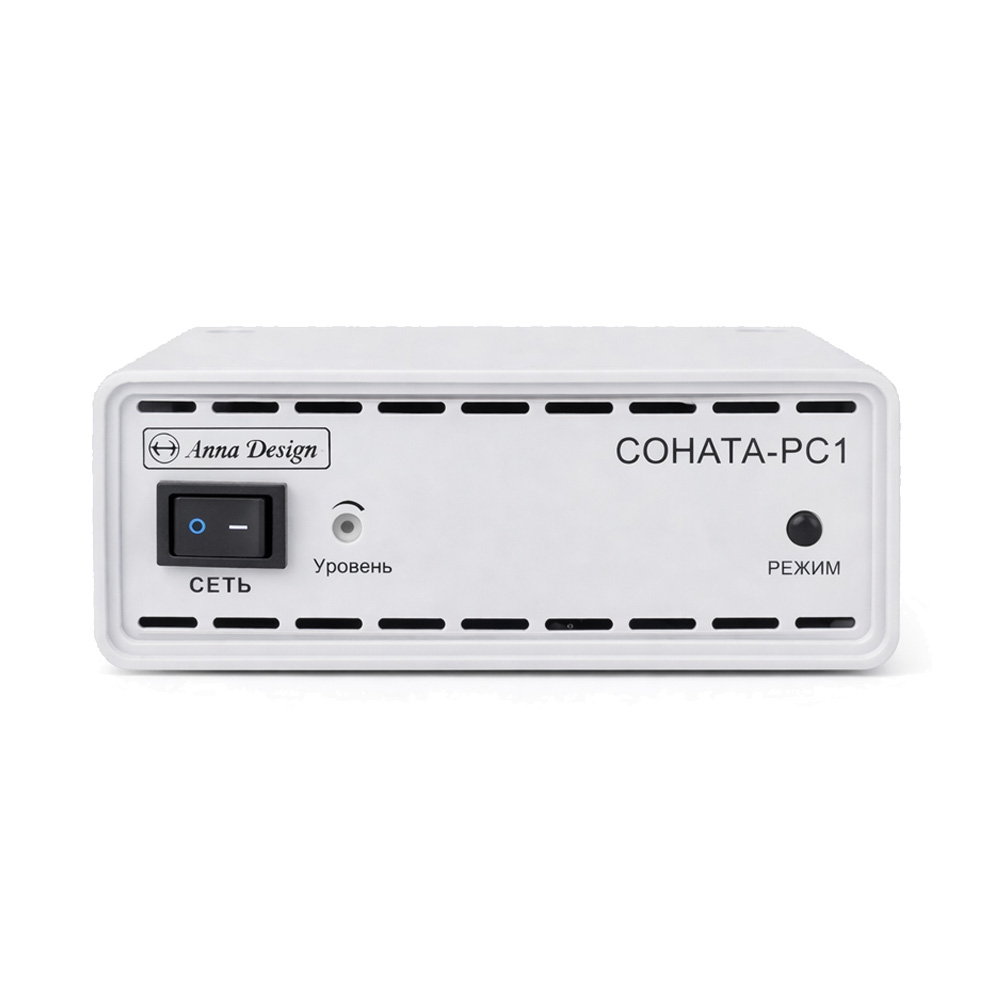

Генератор шума Соната РС1 по сети электропитания и линиям заземления предназначен для активной защиты переговорных помещений / кабинетов руководства (объектов информатизации) от утечки информации через сети электропитания, систему заземления, инженерные коммуникации и т.п.
-
Доставка по Москве курьером бесплатно за 1 день
- Экспресс-доставка по РФ 2-3 дня
- Также прибор можно протестировать и купить в нашем демонстрационном зале
- Высококвалифицированные эксперты по защите переговоров помогут выбрать оптимальное оборудование под ваши задачи и обучат им пользоваться.
- Данный прибор больше не поставляется и заменен новой версией
ООО "Детектор Системс" - официальный сертифицированный представитель завода-изготовителя приборов Соната на территории РФ.
Устройства для защиты линий электропитания, заземления от утечки информации "Соната-РС1" (сертифицировано ФСТЭК) и "Соната-РС2" (сертифицировано ФСТЭК) предназначены для защиты объектов ВТ (объектов вычислительной техники) от утечки информации за счет наводок на линии электропитания и заземления и могут использоваться в выделенных помещениях до 1 категории включительно.

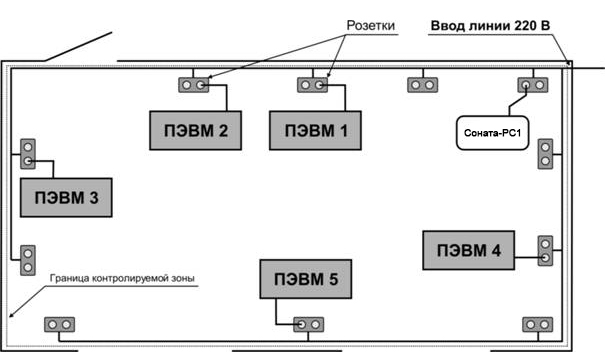

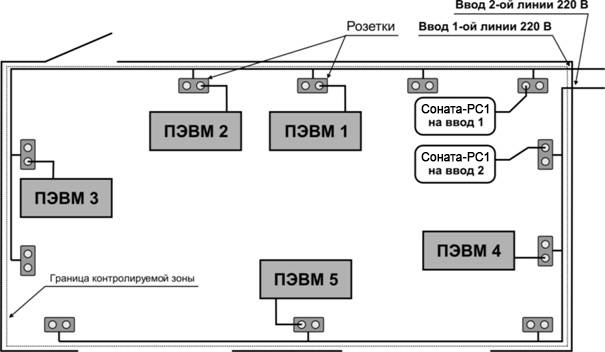

Особенности конструкции устройств позволяют получать эффективные и недорогие решения при оборудовании объекта вычислительной техники с большим количеством средств вычислительной техники (СВТ). Вариант установки приборов Соната РС на объекте ВТ с одним вводом линии 220 В на рис. 1, с двумя вводами на рис. 2.
Основные функциональные различия Соната РС1 и РС2:
- диапазон частот: для "Соната РС1" – до 1 ГГЦ, для "Соната РС2" – до 2 ГГц;
- в изделии "Соната-РС2" возможна регулировка уровня шума в 3 частотных полосах, а изделии "Соната-РС1" - в 1;
- в изделии "Соната-РС2" предусмотрена возможность удаленного управления, как в случае автономного использования (непосредственно Пультом ДУ ИК 2х-кнопочным), так и в случае использования в составе комплекса ТСЗИ (беспроводная "привязка" к комплексу через изд. "Соната-ДУ21М" исп. 516).
|
|
| Рис. 1 |
|
| Рис. 2 |
Изделия рассчитаны на подключение к 3-проводной сети энергоснабжения ("Фаза", "Ноль" и "Защитное заземление") и обеспечивают формирование несинфазных токов и синфазных и парафазных составляющих шумового напряжения во всех проводниках. При нарушении схемы подключения наличие всех составляющих, а так же значение интегрального уровня шума может не обеспечиваться.
Наиболее частое отклонение в схеме подключения:
В розетке к соответствующему контакту не подключено защитное заземление и устранить это нарушение требований по электробезопасности не представляется возможным. Для того, чтобы обеспечить в такой ситуации хотя бы нормальную работу изделия «Соната-РС», необходимо к контакту "земля" розетки подключить проводник длиной не менее 5 м и уложить его вдоль линии электропитания, как показано на рис. 3.
Схемо- технические решения устройств защищены Патентами Российской Федерации № 2169427, приоритет от 22.09.2000 г. и № 2174282, приоритет от 1.08.2000 г.

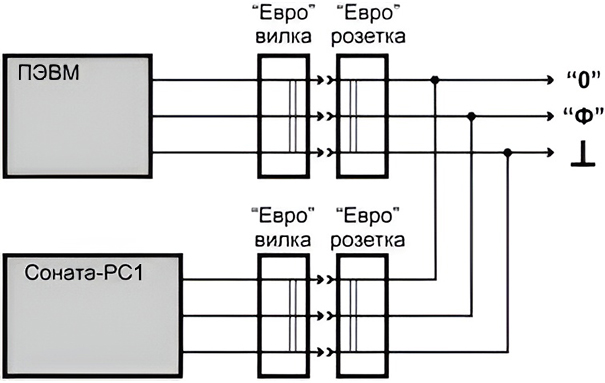

Функциональные схемы и вариант подключения устройств "Соната-РС1" и "Соната-РС2" показаны на рис. 4:
|
|
| Рис. 4 |
| Общие параметры: | |
| Тип устройства | генератор шума |
| Тип соединения | вилка - розетка |
| Управление | возможность локального проводного управления в случае использования в составе комплекса ТСЗИ (встроенный модуль Rebus) |
| Сертификат ФСТЭК | есть |
| Физические хар-ки: | |
| Ток нагрузки | - |
| Уровень шума / затухания | - |
| Напряжение | 220 В |
| Частотный диапазон | до 1 ГГЦ, регулировка уровня шума в 1 частотной полосе |
| Кол-во фаз | 1 |
| Габариты и вес: | |
| Вес | не указано |
| Длина | 142 мм |
| Ширина | 167 мм |
| Высота | 60 мм |
| Заводские данные: | |
| Гарантия | 24 мес |
| Страна-производитель | Россия |
| Ресурс работы | - |
| Условия эксплуатации (t, влажность) | - |
| Дополнительно: | |
| Коэффициент качества шума | не менее 0,8 |
| Коэффициент межспектральных корреляционных связей шума | не более 3 |
| Модуль минимального сопротивление нагрузки | 3 Ом |
| Глубина регулировки интегрального уровня шума на выходе устройства | не менее 10 дБ |
| Индикация системы контроля интегрального уровня шумового напряжения | светодиодная и звуковая |
| Продолжительность непрерывной работы | не менее 24 час |
| Время выхода Изделия в рабочий режим после включения | не более 5 с |
| Электропитание Изделия | ~220 В / 50 Гц |
| Мощность потребляемая от сети, Вт, не более | 10 |
| Спектральная плотность напряжения шумов на нагрузке 3 Ом (Дб относительно к 1 мкВ/√кГц) в диапазонах частот |
0,01 – 0,15 МГц 0,15 – 30 МГц 30 – 1000 МГц 30 – 2000 МГц |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
