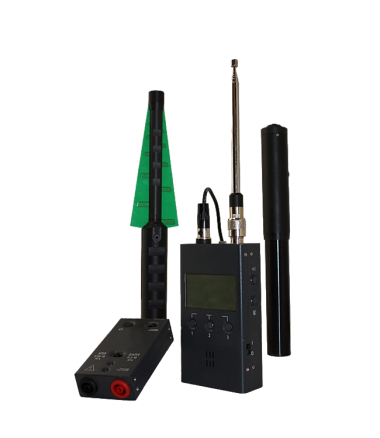

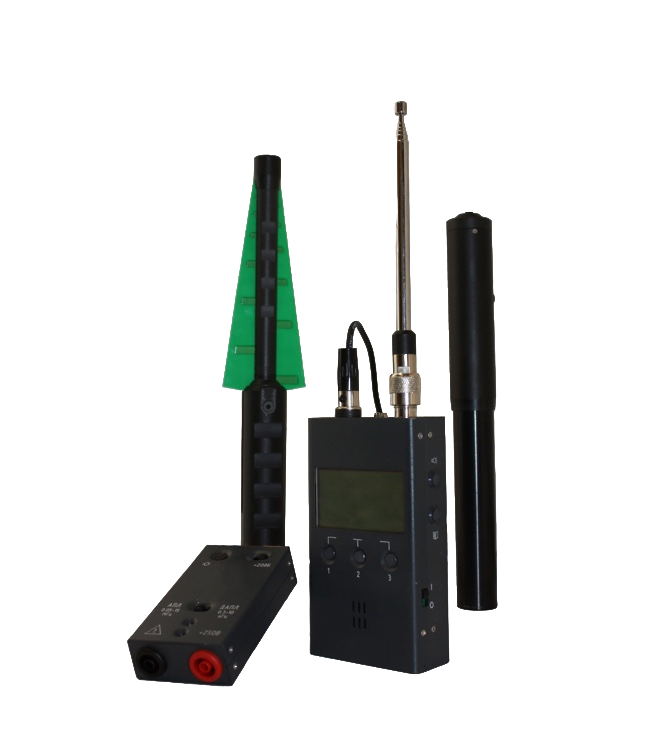

ST 034

Многофункциональное поисковое устройство ST 034 предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.

СТС, использующие для передачи информации проводные линии силового и слаботочного электрооборудования (силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации).

К естественным и искусственным созданным каналам утечки информации, обнаружение которых входит в задачи ST 034 являются:

Акустический информационный канал, возникший в проводных линиях различного назначения в результате электроакустического преобразования (микрофонного эффекта).

Источникам такого эффекта являются, как правило, громкоговорители, трансформаторы, электромагнитные звонки.

Акустический информационный канал, возникший в результате отсутствия или недостаточной шумоизоляции в контролируемых помещениях.

ОПИСАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ

ОСНОВНОЙ БЛОК

	1	графический индикатор
	2	кнопки управления
	3	решетка внутреннего звукового излучателя
	4	разъем для подключения внешних преобразователей
	5	инфракрасный датчик
	6	высокочастотный разъем типа TNC
	7	кнопка управления подсветкой дисплея
	8	вход в МЕНЮ и кнопка подтверждения выбора
	9	переключатель ВКЛ/ВЫКЛ
	10	кнопки управления «+» и «-»
	11	разъем для подключения головных телефонов
	12	разъем USB
	13	Индикатор заряда аккумулятора
	14	ответная часть крепления универсального адаптера проводных линий

УНИВЕРСАЛЬНЫЙ АДАПТЕР ПРОВОДНЫХ ЛИНИЙ

УАПЛ представляет собой законченный блок, в котором конструктивно объединены два преобразователя:

УАПЛ сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не более 250В.

	1	Тонкая подстройка степени ослабления синфазной помехи в канале ДНУ
	2	Включение/выключение аттенюатора на 20дБ, для режима АПЛ и ДНУ
	3	Переключатель режимов
	4	Индикаторы состояния линии
	5	Входные контакты

Дополнительные преобразователи

ДЕТЕКТОР СВЧ ИЗЛУЧЕНИЙ «ST 03.SHF»

ДАТЧИК МАГНИТНОГО ПОЛЯ «ST 03.MA»

АКУСТИЧЕСКИЙ ДАТЧИК «ST 03.A»

КАНАЛЫ ОБНАРУЖЕНИЯ

ST 034 имеет семь каналов обнаружения.

КАНАЛ ВЫСОКОЧАСТОТНОГО ДЕТЕКТОРА-ЧАСТОТОМЕРА

Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 50-2500МГц. Прием сигналов осуществляется на телескопическую и ВЧ- антенны.

Уровень сигнала отображается на двухстрочном индикаторе с 32-сегментной шкалой. Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненное значение продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с АМ и ЧМ модуляцией, а в нижней - близкие к импульсным видам сигналов (например, сигналы DECT, GSM). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал).

Обеспечено измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого её значения (для сигналов с постоянной несущей частотой).

Индицируется обнаружение сигналов стандартов GSM, DECT, WLAN и BLUETOOTH.

	1	индикация обнаружения цифровых стандартов передачи данных GSM, DECT, WLAN и BLUETOOTH.
	2	текущее абсолютное значение нулевого уровня шкалы индикации (позиция 3) в dB
	3	текущее абсолютное значение нулевого уровня шкалы индикации (позиция 1) в dB
	4	32-х сегментная шкала индикации уровня интегральной мощности источника радиоизлучения (ориентирован на радиопередатчики с постоянно излучаемой мощностью)
	5	32-х сегментная шкала индикации уровня импульсной мощности источника радиоизлучения (ориентирован на импульсные радиопередатчики, такие как GSM, DECT)
	6	варианты звукового контроля/кратковременная индикация установки порога срабатывания
	7	чувствительность шкал индикации
	8	частота радиосигнала

КАНАЛ CВЧ - ДЕТЕКТОРА

Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 2.5-10ГГц (При неравномерности АЧX +/-8дБ). Прием сигналов осуществляется при подключении к основному блоку СВЧ – детектора ST132.SHF.

КАНАЛ АНАЛИЗАТОРА ПРОВОДНЫХ ЛИНИЙ

Приемная часть данного канала представляет собой супергетеродин с двойным преобразованием частоты и цифровым синтезатором частоты.

В этом канале обеспечивается приём и вывод на дисплей, в виде панорамы, сигналов передаваемых по проводным линиям различного назначения (электрической сети, телефонной сети, вычислительных сетей, пожарной и охранной сигнализации и т.п.), как обесточенных, так и находящихся под напряжением (постоянным или переменным) до 250В.

Приём сигналов осуществляется путём автоматического сканирования в частотном диапазоне от 0.015 до 15МГц.

Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий с использованием комплекта щупов.

Предусмотрен автоматический и ручной варианты выбора установки порога остановки сканирования, выбора направления сканирования, а так же режим вычитания панорамы.

Классификация сигналов в контролируемых проводных линиях осуществляется на основе анализа панорамы, отображающей частотные составляющие спектра принятого сигнала и уровень на каждой из них. При остановке сканирования обеспечивается возможность непосредственного слухового контроля принятого сигнала, с выбором АМ или ЧМ демодулятора.

	1	текущая частота
	2	индикатор вида демодуляции
	3	индикация доступности режима вычитания панорам
	4	индикация текущего состояния сканирования и направления сканирования
	5	порог остановки сканирования
	6	значения уровня сигнала

КАНАЛ ДЕТЕКТОРА ИНФРАКРАСНЫХ ИЗЛУЧЕНИЙ

В этом канале обеспечивается приём излучений на встроенный фотодиод, работающий в инфракрасном диапазоне частот.

Производится детектирование принятых излучений и вывод для визуального и слухового контроля Предусмотрена индикация значения частоты продетектированного сигнала

	1	частота преобладающей гармонической составляющей в текущем сигнале. Формат индикации: “Нижн. Част.” – для диапазона измерений от 10 до 400 кГц и “Верх. Част.” – для диапазона измерений от 40 до 9999 Гц. Если отклонения значений частот нескольких измерений находятся в пределах 1.5%, то индикация частоты имеет формат: “Захват НЧ..” и “Захват ВЧ..”, соответственно
	2	численное значение интегрального уровня сигнала
	3	шкала графического отображения интегрального уровня

Дополнительно обеспечена возможность представления сигналов с использованием октавных фильтров.

	1	шесть шкал индикации уровней в логарифмическом масштабе, для частотных полос с центральными частотами 0.25, 0.5, 1, 2, 4 и 8 кГц.
	2	индикация выбранного метода индикации. «БЫСТР»- индицируются мгновенные изменения значения сигналов, «МЕДЛИ» -усредненные значения
	3	Численные значения уровня сигналов

КАНАЛ ДИФФЕРЕНЦИАЛЬНОГО НИЗКОЧАСТОТНОГО УСИЛИТЕЛЯ

В этом канале обеспечивается приём сигналов передаваемых по проводным линиям в звуковом диапазоне частот с обеспечением их визуального и слухового контроля.

Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий, в режиме ДНУ, с использованием соединительных проводов. Симметричный вход УАПЛ, в данном режиме, позволяет эффективно подавлять внешние помеховые сигналы.

	1	частота преобладающей гармонической составляющей в текущем сигнале
	2	численное значение интегрального уровня сигнала
	3	шкала графического отображения интегрального уровня

КАНАЛ ДЕТЕКТОРА МАГНИТНОГО ПОЛЯ

При подключении датчика магнитного поля «ST 03.MF» обеспечивается индикация значения относительного уровня магнитного поля в заданном диапазоне частот. Дополнительно отображается значение частоты преобладающей гармонической составляющей в текущем сигнале.

КАНАЛ АКУСТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ

При подключении акустического «ST 03.A» преобразователя обеспечивается индикация относительного уровня звукового давления с выводом сигнала для слухового контроля.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

ОСЦИЛЛОГРАФ

	1	Осциллограмма
	2	Значения горизонтальной развертки в пересчете на весь экран
	3	Значения вертикальной развертки, в пересчете на весь экран
	4	Текущее значение частоты измеряемого сигнала, Гц
	5	Текущее значение длительности измеряемого сигнала, мс

СПЕКТРОАНАЛИЗАТОР

	1	Осциллограмма
	2	Значения горизонтальной развертки в пересчете на весь экран
	3	Значения вертикальной развертки, в пересчете на весь экран
	4	Текущее значение амплитуды пиковой частоты
	5	Значение пиковой частоты текущего спектра
