Назначение:

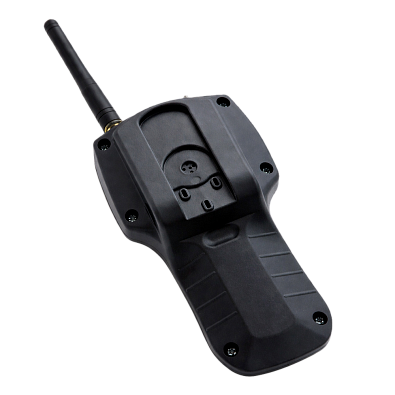

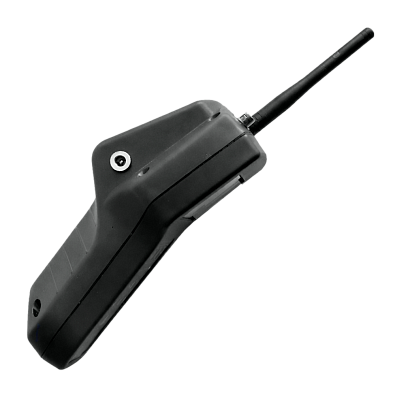

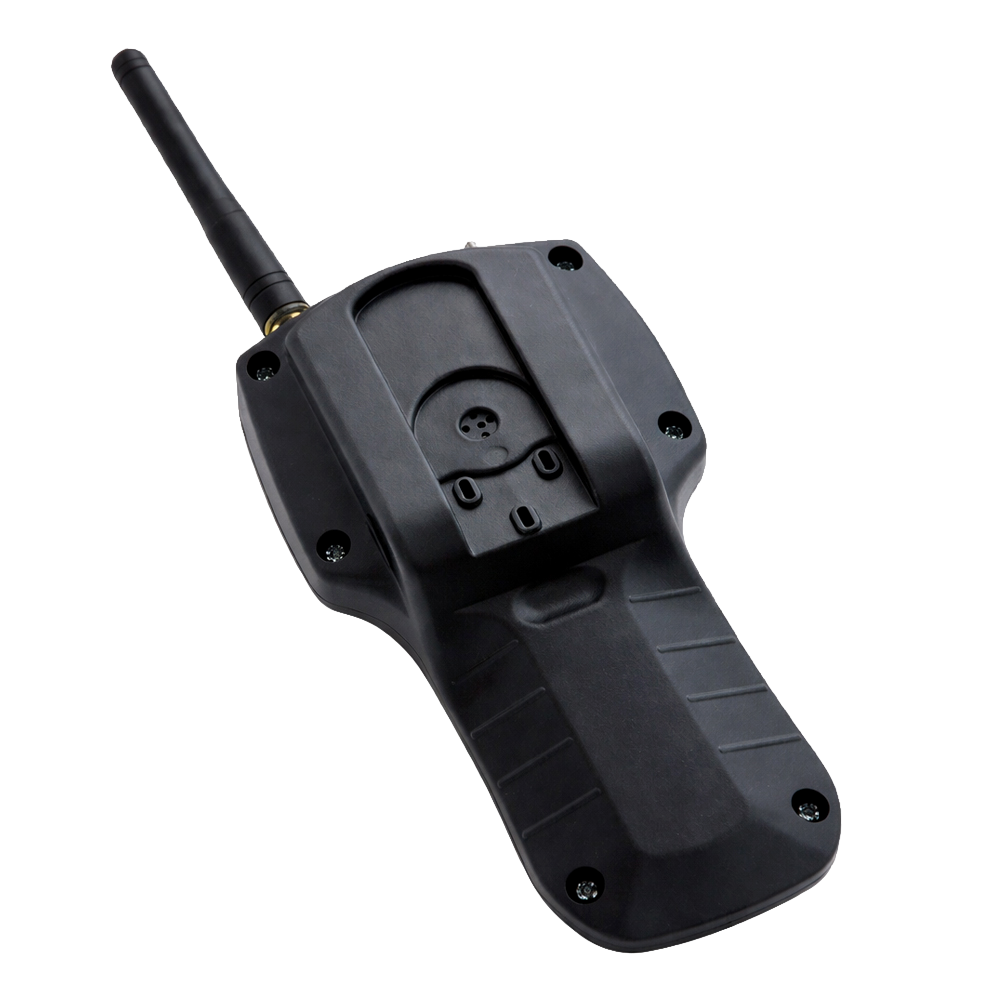

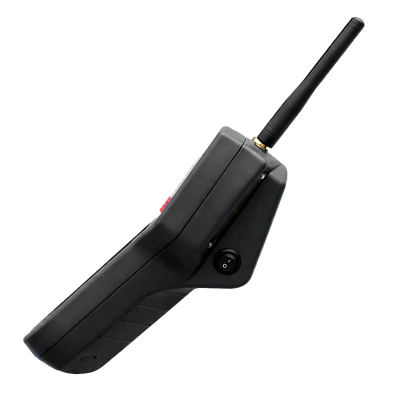

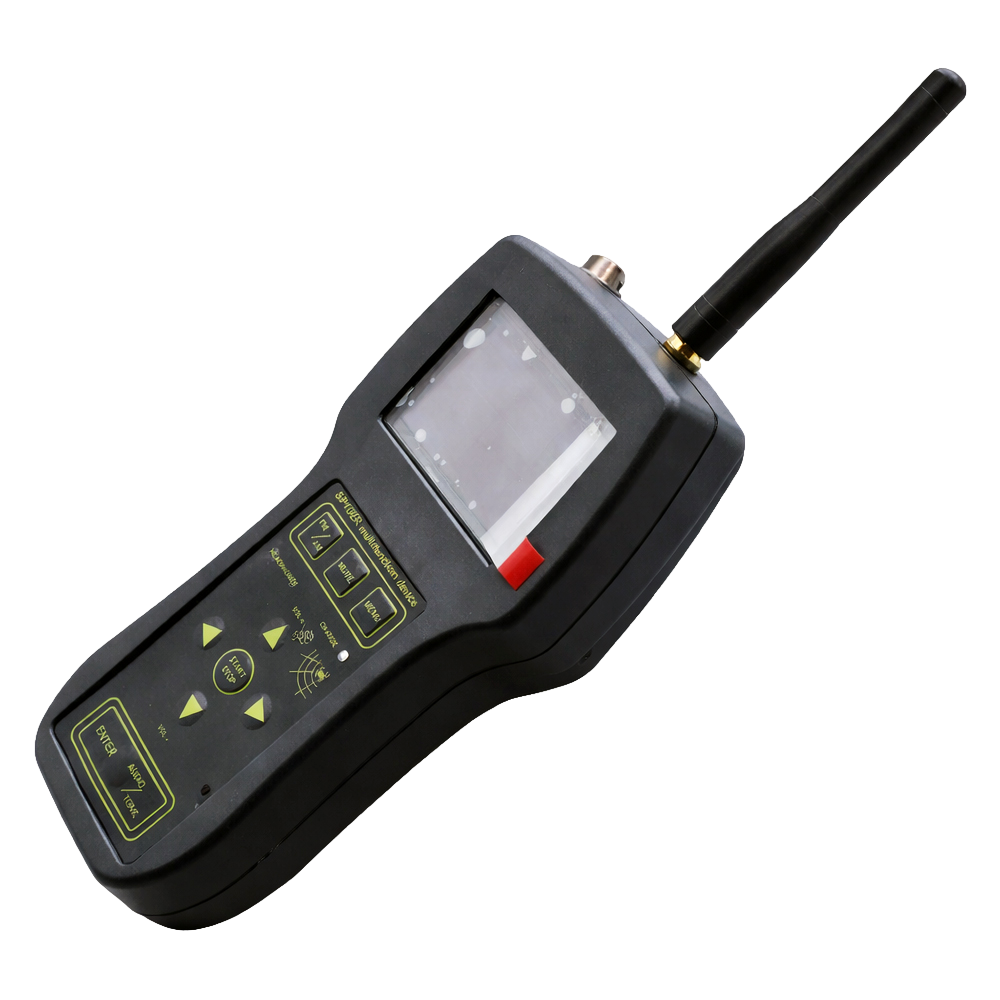

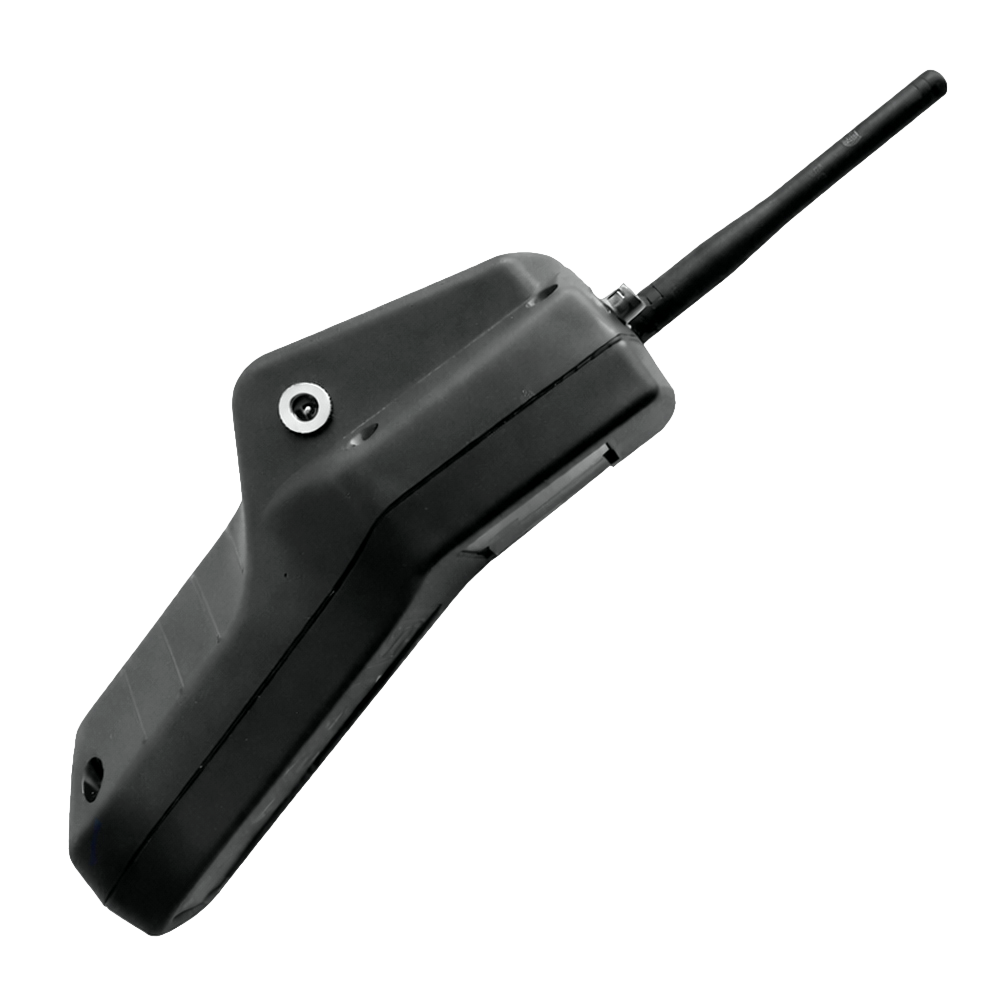

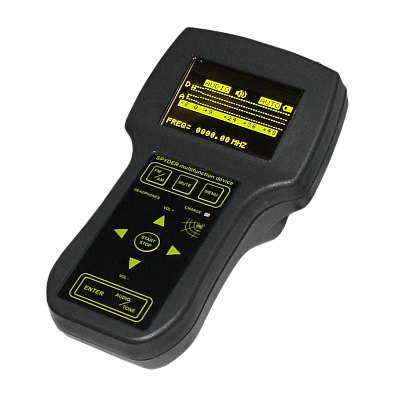

Многофункциональный поисковый прибор «SPYDER» предназначен для поиска и обнаружения различных каналов утечки информации и прослушивающих устройств.
Позволяет осуществлять поиск устройств передающих информацию по радиоканалу, инфракрасному каналу, различным проводным линиям под напряжением до 400В, а так же позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналам.

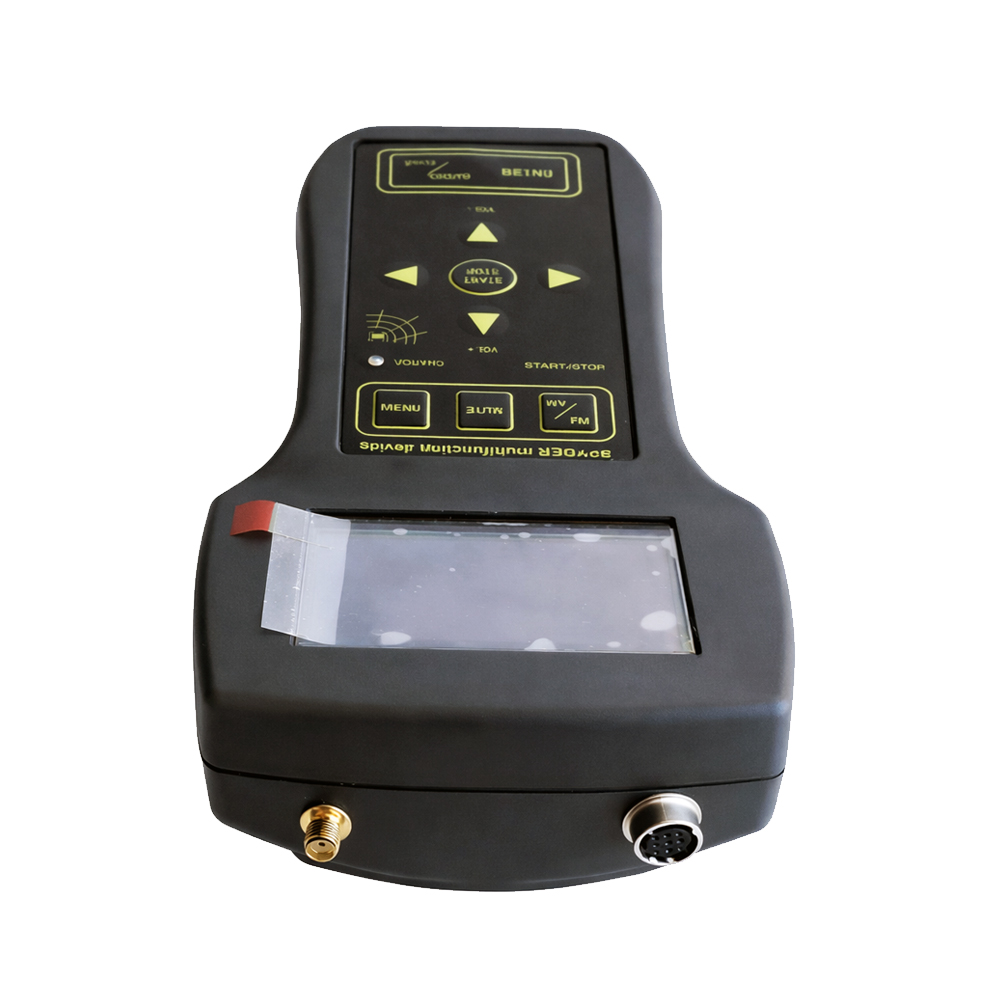

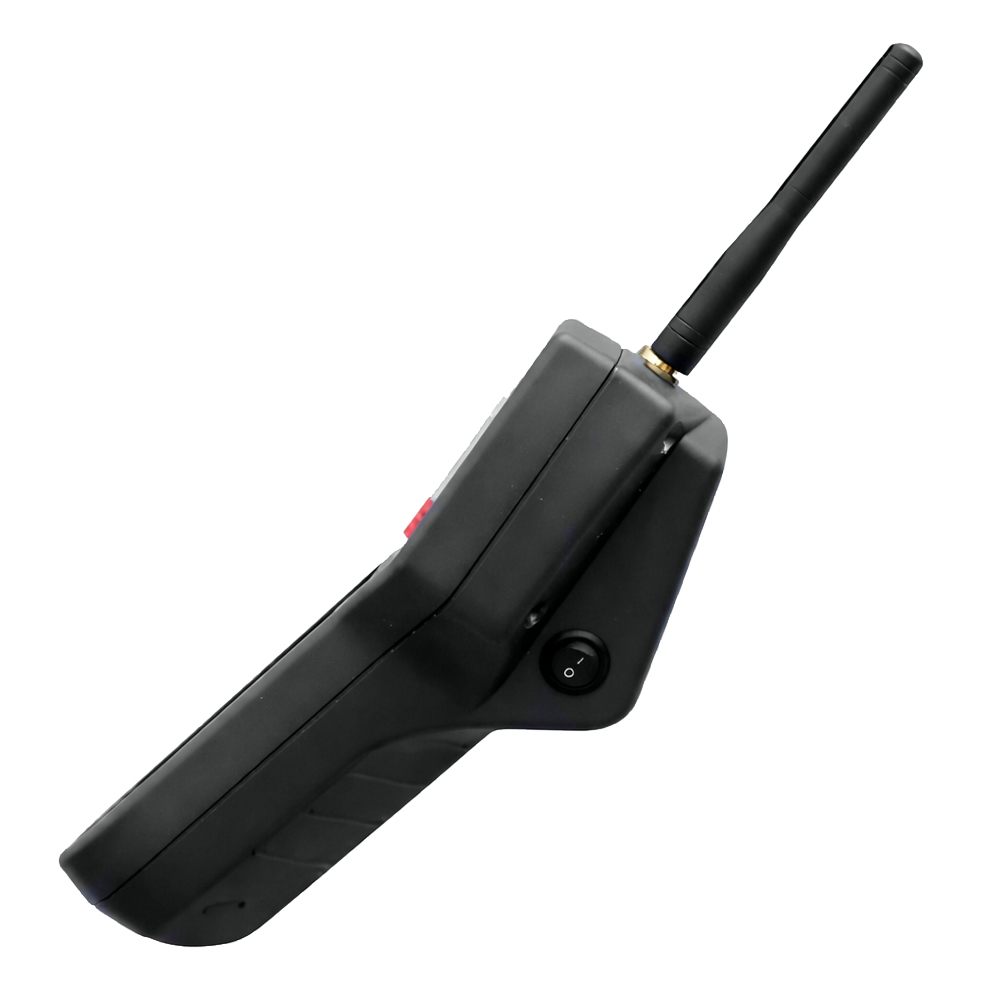

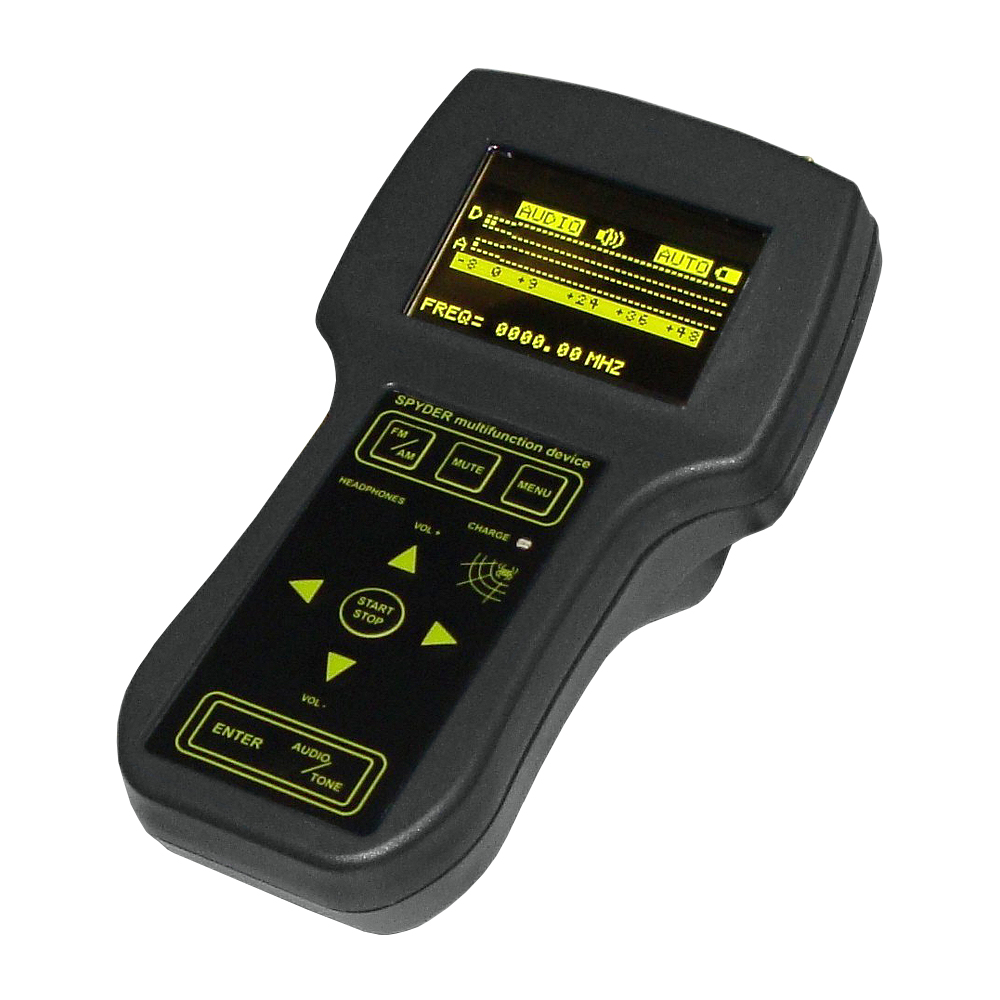

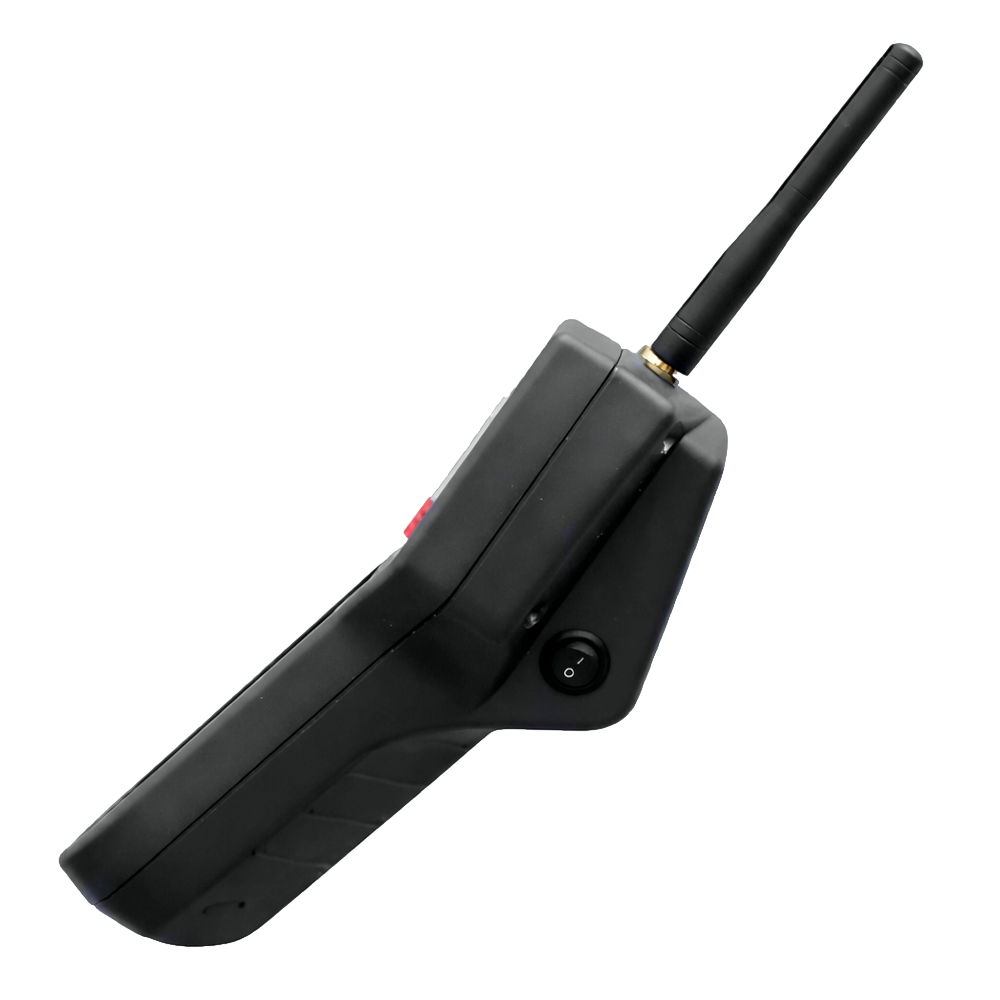

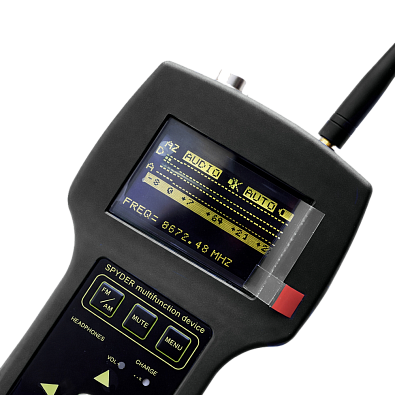

Органы управления и индикации:Индикация прибора выводится на жидкокристаллический дисплей. Ввод команд осуществляется с многофункциональной клавиатуры. Включение/выключение производится тумблером.
Также на приборе расположены разъёмы для подключения:
Датчики подключаются к одному разъёму. Режимы работы многофункционального поискового прибора "SPYDER" переключаются автоматически при подключении соответствующих датчиков.
Режим поиска радиопередающих прослушивающих устройств:В данном режиме прибор работает как индикатор поля-частотомер.
При подключении антенны к антенному входу и включении питания прибора, он автоматически установит уровень фонового шума и перейдет в рабочий режим. Есть возможность установить уровень радиочастотного фона вручную.

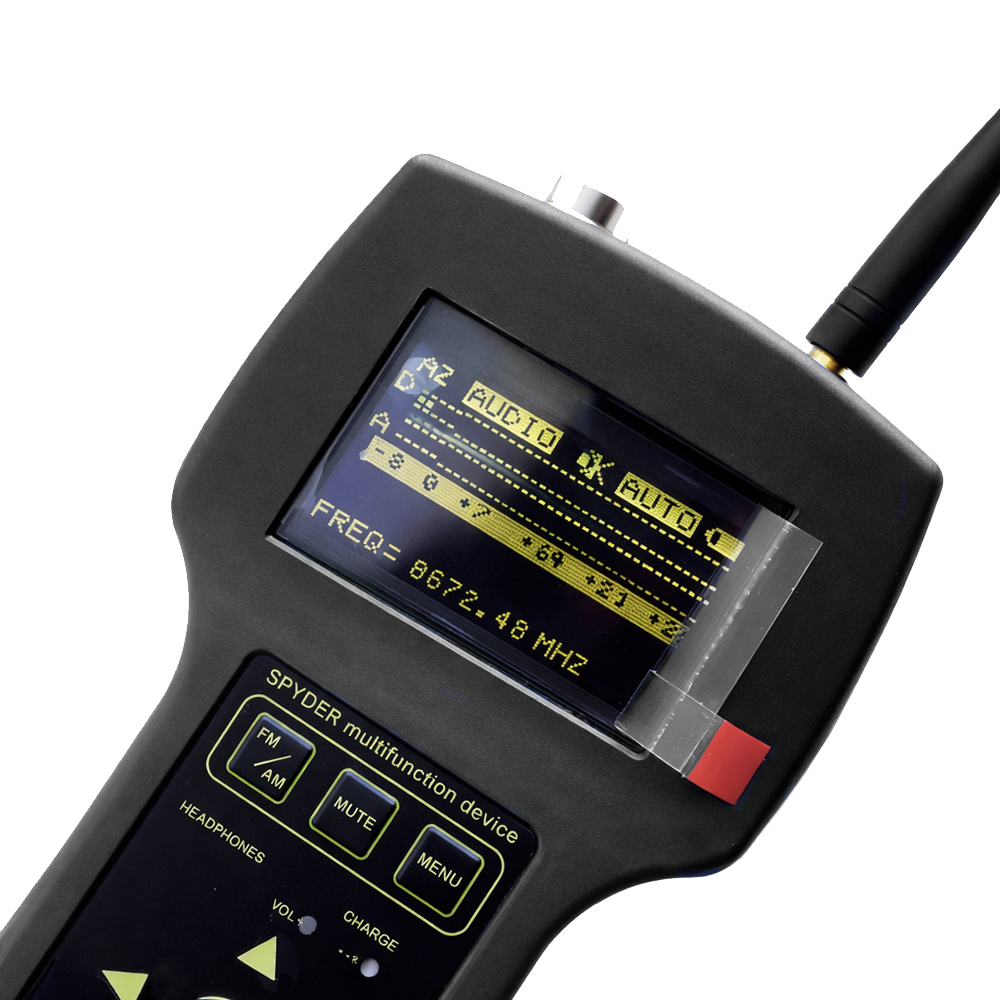

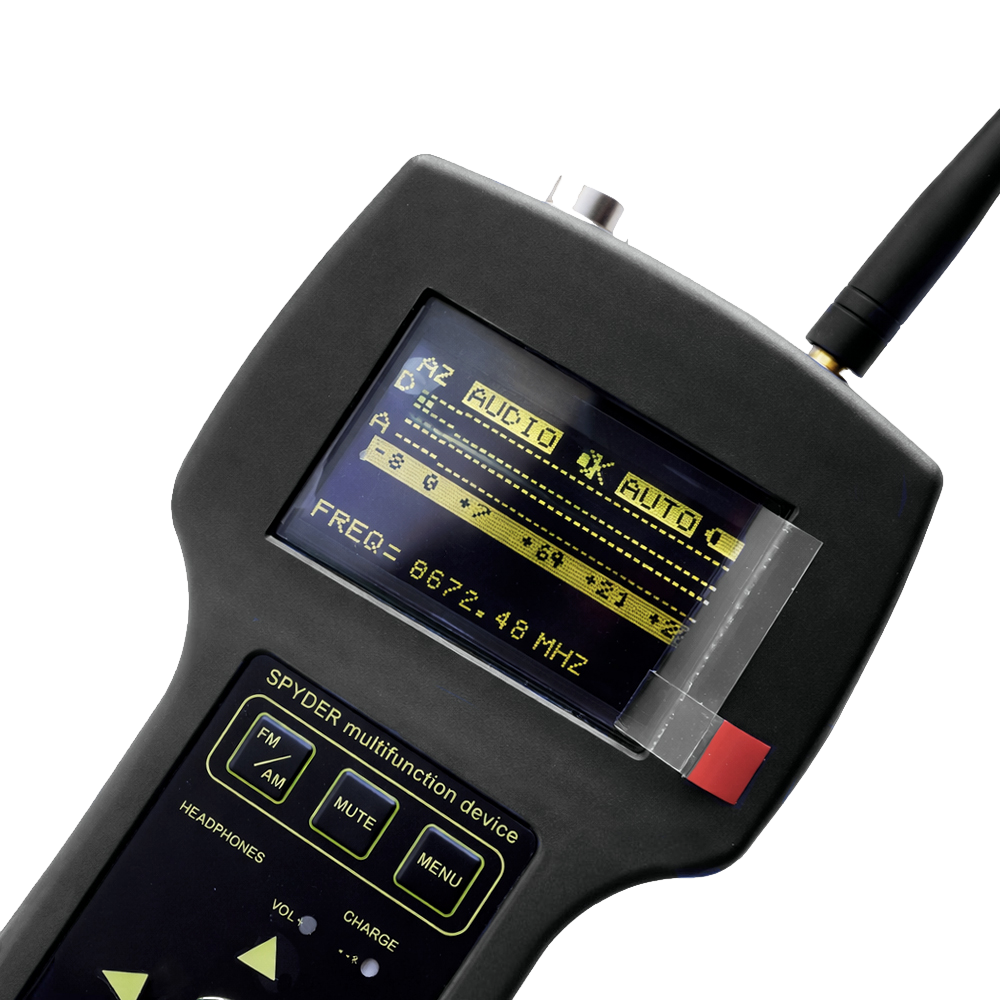

В приборе реализованы две шкалы уровней обнаруженного сигнала: пиковая (D) и усредненная (A), для обнаружения как сигналов с постоянной несущей, так и импульсных сигналов. Так же для удобства при проведении поисковых мероприятий прибор автоматически определяет и отображает на дисплее частоты сигналов с постоянной несущей и сигналы GSM, DECT, Wifi, GPRS в случае нахождения передатчиков данных сигналов в зоне поиска.
Так же есть возможность прослушивания сигнала в случае захвата частоты, либо использовать этот режим для поиска аналоговых закладных устройств при помощи акустозавязки.
Для увеличения диапазона обнаружения радиосигналов до 7,8 ГГц предлагается использовать СВЧ-конвертер (поставляется дополнительно). Порядок работы при использовании СВЧ-конвертера аналогичен работе со штатной антенной.
Для локализации радиопередатчиков предусмотрен аттенюатор. Загрубление чувствительности прибора производится выбором динамического диапазона. В данном режиме реализовано три динамических диапазона работы прибора:
В данном режиме прибор работает как приемник-анализатор спектра.
При подключении адаптера проводных линий к линии и соответствующему разъему и включении прибора, "SPYDER" автоматически переходит в данный режим работы.
В адаптере имеется встроенный аттенюатор, который необходимо включить в случае высокого уровня шума в линии.
Принцип обнаружения заключается в сканировании всего диапазона частот приемника и, при обнаружении сигналов, проверку их на принадлежность к закладным устройствам путем прослушивания их несущей.
Для удобства работы и более детального анализа диапазон частот прибора поделен на части (frame) по 545 кГц, что позволяет детально, «по кусочкам», просмотреть весь диапазон частот приемника, не упустив ни одного сигнала, и при этом избежать «каши» на экране, которая неизбежна при отображении одновременно всех 15Мгц на экране разрешением 128 пикселей.
В этом режиме "SPYDER" позволяет установить диапазон частот, отображаемых на экране; установить центральную частоту и полосы отображаемых на экране частот.
Прибор позволяет установить чувствительности приемника и выбрать режим автоматической или ручной остановки при превышении значения порога.
При прослушивании обнаруженных сигналов в прибор позволяет выбрать «AM" или "FM" демодулятор.
При подключении дифференциального фильтра, входящего в базовый комплект поставки, прибор позволяет прослушивать акустические сигналы передающиеся по проводным линиям под напряжением до 400В.
Режимы виброакустического и акустического приемника:В этом режиме прибор позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналу.
При подключении виброакустического или акустического датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.
В данном режиме есть возможность использовать один из двух режимов отображения сигнала - осциллограф или cпектроанализатор.
В режиме отображения «осциллограф» реализована возможность установки значений чувствительности и установки длительности развертки.
Режимы ИК-приёмника:Этот режим позволяет производить поиск прослушивающих устройств использующих для передачи перехваченной информации инфракрасный диапазон.
При подключении ИК-датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.
В данном режиме есть возможность использовать один из трёх режимов отображения сигнала - поисковый, осциллограф или cпектроанализатор.
Дополнительные опции под заказ:
СВЧ-антенна |
СВЧ-конвертер |
|
|
|
Активная ВЧ-антенна |
Акустический датчик |
Дифференциальный фильтр |
|
|
|
Адаптер для подключения проводных линий |
Вибродатчик |
ИК-датчик |
Общие параметры: | |
Режим высокочастотного детектора | да |
Режим анализатора проводных линий | да |
Режим детектора низкочастотных магнитных полей | - |
Инфракрасный детектор | да |
Режим акустического приемника | да |
Режим виброакустического приемника | да |
Дополнительные возможности: | |
Спектроанализатор | да |
Осциллограф | да |
Запись в память прибора | - |
Работа с ПК | - |
Физические характеристики: | |
Диапазон частот | ВЧ детектор 30 – 2600 МГц (30-7800 при использовании ВЧ-конвертера), вибро и акустический 300-6000 Гц, проводной (сканирование) 0,1 - 15 МГц |
Электропитание |
Напряжение питания 6 В (5 аккумуляторов типа АА) Максимально потребляемый ток не более 260 мА Потребляемый ток в рабочем режиме не более 140 мА |
Габариты и вес: | |
Вес |
0,6 кг комплект 3,5 кг |
Длина | блока 200 мм |
Ширина | 110 мм |
Толщина | 80 мм |
Заводские данные: | |
Условия эксплуатации | - |
Гарантия | 12 мес |
Страна-производитель | Россия |
Подробные характеристики прибора: | |
Высокочастотный индикатор поля-частомер |
Диапазон рабочих частот 30 – 2600 (30-7800 при использовании ВЧ-конвертера) МГц Динамический диапазон 60 дБ Чувствительность частотомера <15 (100МГц-1000МГц) мВ |
Анализатор проводных линий |
Диапазон сканирования 0,1-15 МГц Режим детектирования АМ, ЧМ Допустимое напряжение в сети 600 В |
Виброакустический приемник | Диапазон частот 300-6000 Гц |
Акустический приемник | Диапазон частот 300-6000 Гц |
ИК-датчик | Угол приёма ИК-сигнала 15 град |
Осциллограф |
Полоса пропускания 20 кГц Чувствительность по входу 10 мВ |
Спектроанализатор |
БПФ, окно Хэмминга, кол-во точек 32 Диапазон частот 0-10 кГц |

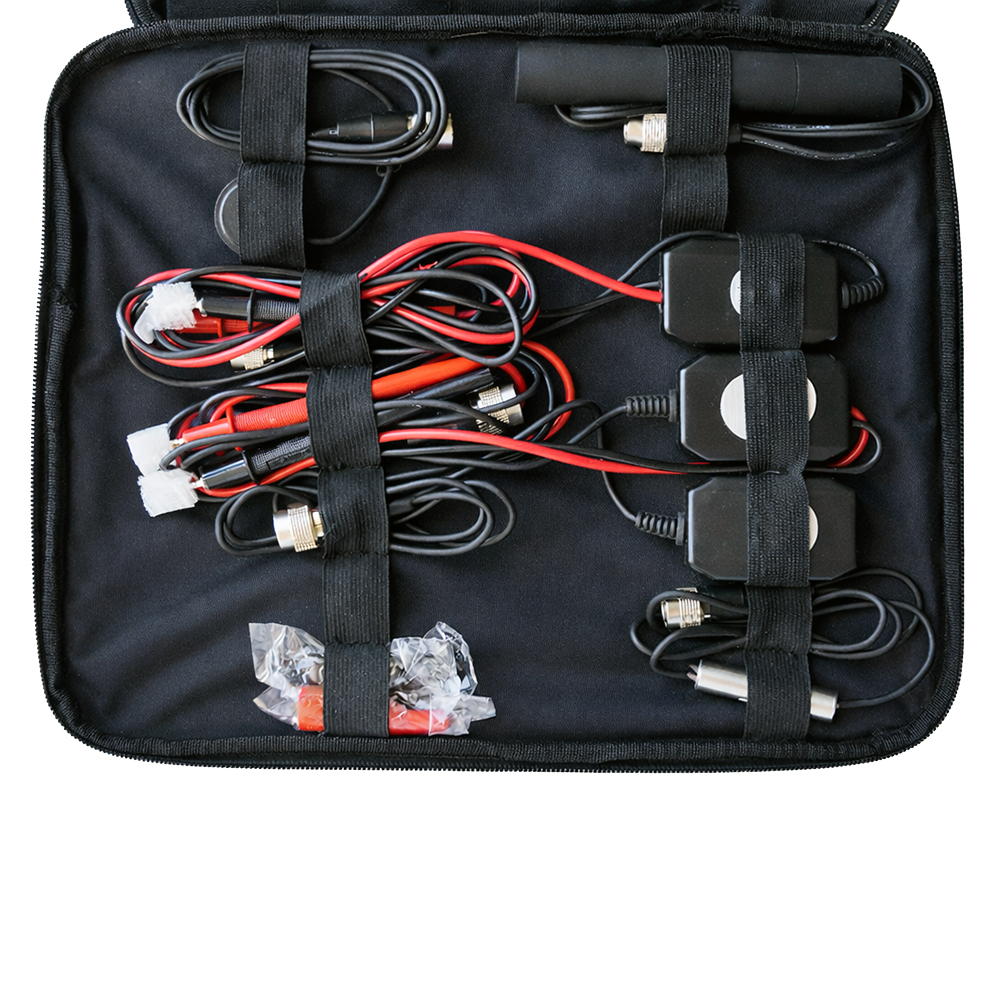

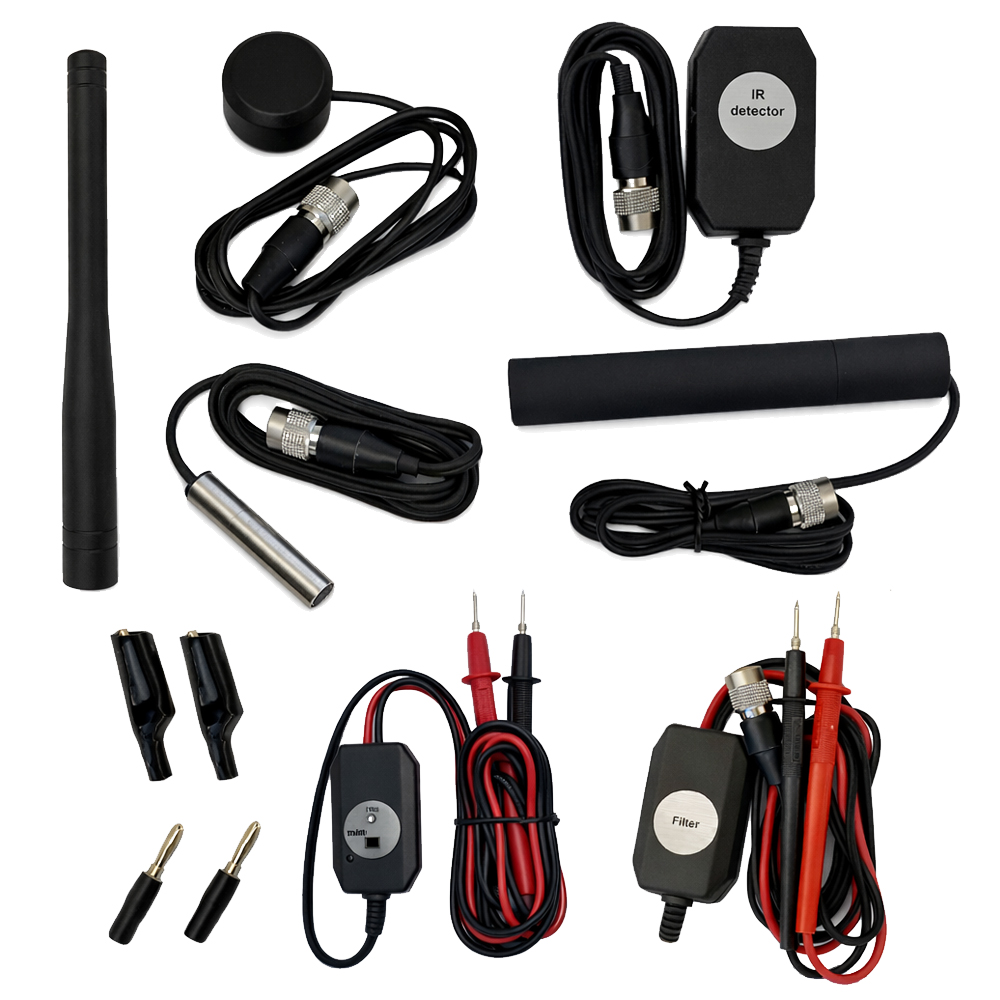

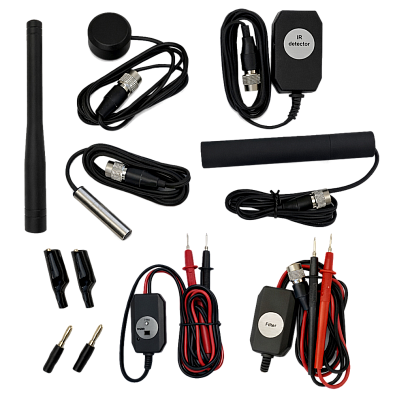

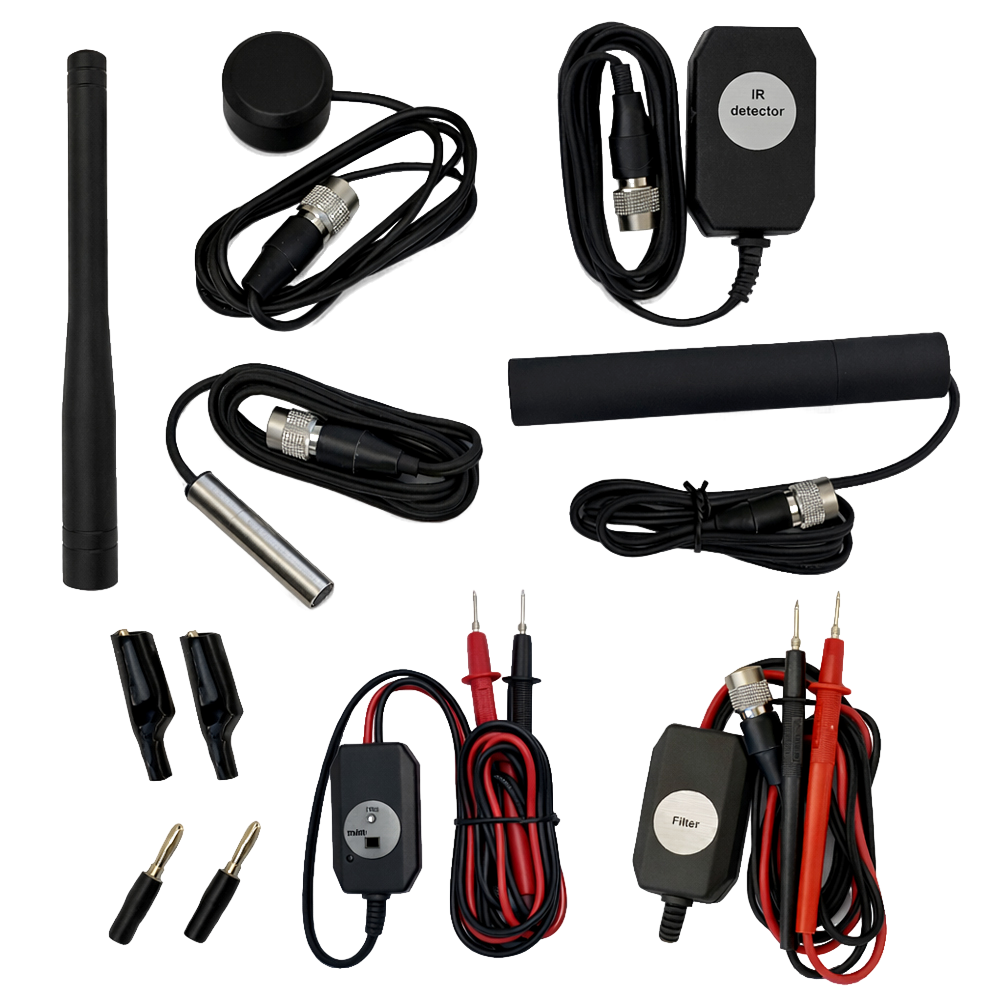

Прибор «Спайдер» | 1шт. |
Сетевой адаптер | 1шт. |
Активная ВЧ-Антенна | 1шт. |
Адаптер проводных линий | 1шт. |
Дифференциальный фильтр | 1шт. |
Соеденительные кабели тип «крокодил» | 1к-т. |
Соеденительные кабели тип «220В» | 1к-т. |
Акустический датчик | 1шт. |
Виброакустический датчик | 1шт. |
ИК-датчик | 1шт. |
Головные телефоны | 1шт. |

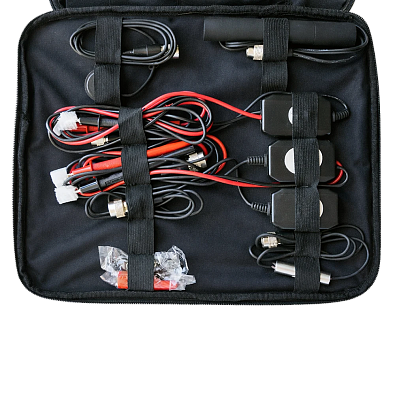

Сумка для переноски | 1шт. |
Руководство пользователя | 1шт. |
