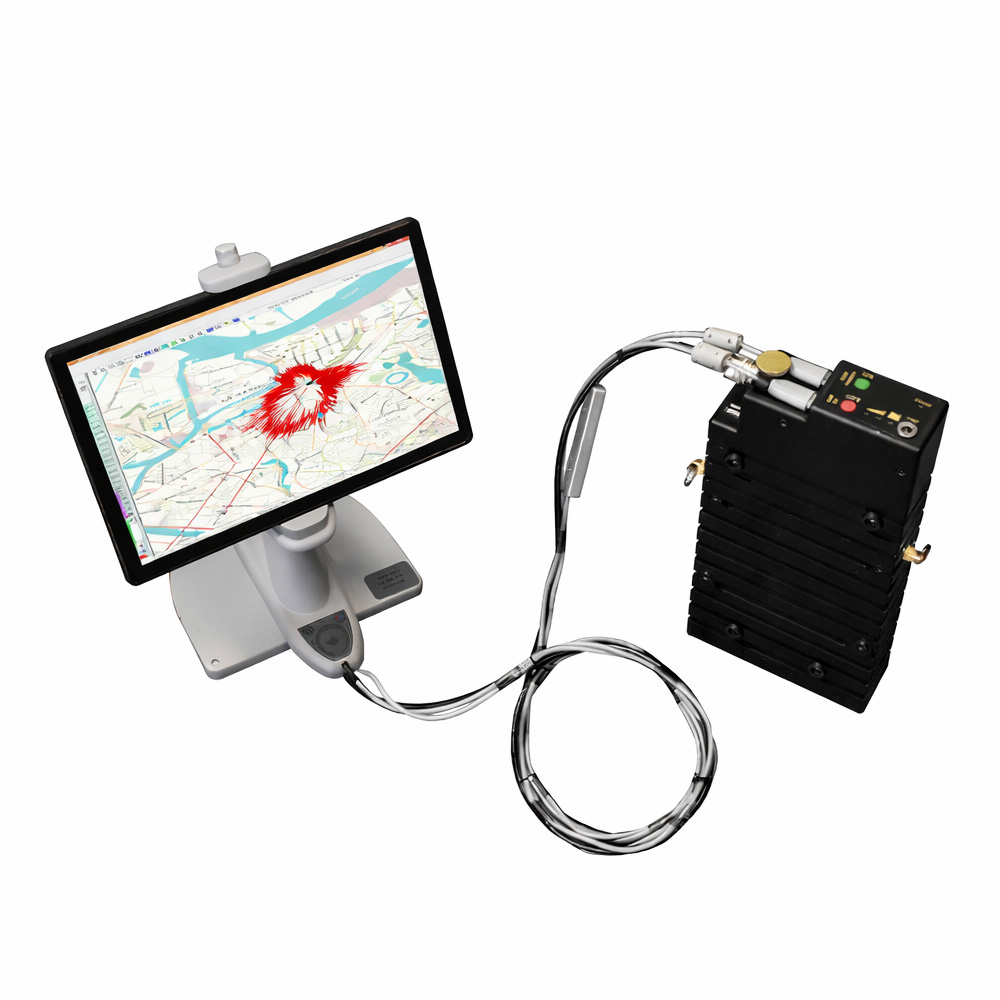

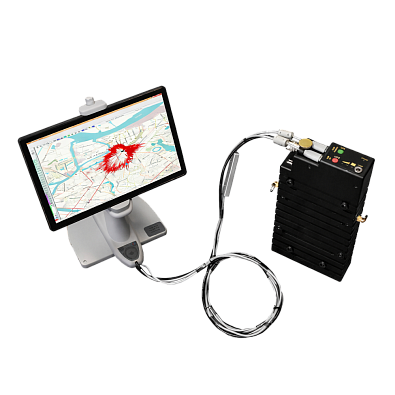

Кассандра-СО6
- Двухканальный синхронный и асинхронный прием сигналов
- Панорамный спектральный анализ
- Оценка параметров радиосигналов
- Цифровой анализ и автоматическая идентификация цифровых и аналоговых сигналов
- Анализ сетей WiFi (при наличии RadioInspectorWiFi)
- Векторный анализ сигналов
- Демодуляция аналоговых видеопередатчиков в полосе частот 30-6000 МГц
- Мониторинг проводных сетей и анализ ВЧ составляющей проводных сетей
- Локализация источников радиоизлучений в помещении
ООО "Детектор Системс" - официальный представитель производителя комплексов радиомониторинга Кассандра в России
доставка по Москве и РФ
Комплекс Кассандра СО6 предназначается наблюдения за радиообстановкой (как кратковременного, так и круглосуточного), анализа поступивших сигналов и их цифровой обработки. Также комплекс обнаруживает несанкционированные радиоизлучения в разных помещениях, находит в них источники излучений и анализирует их, создает архивы результатов.

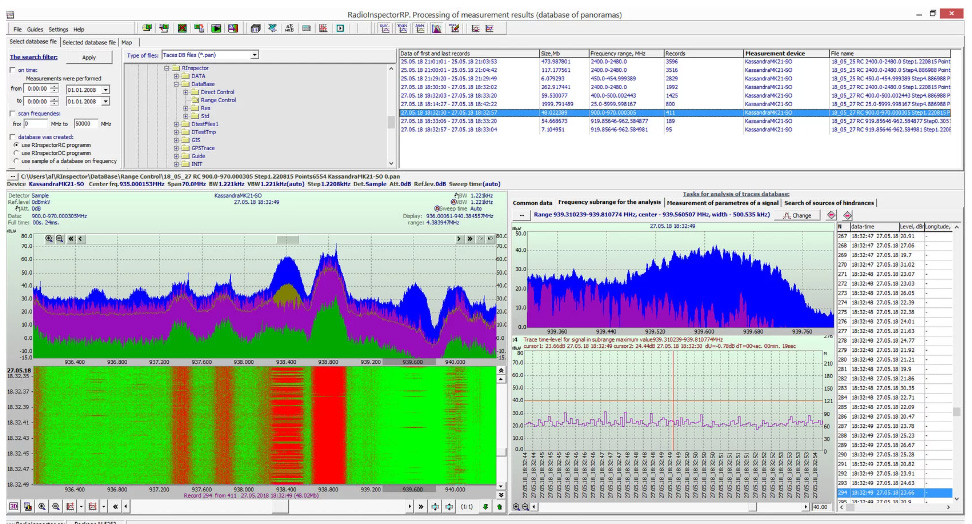

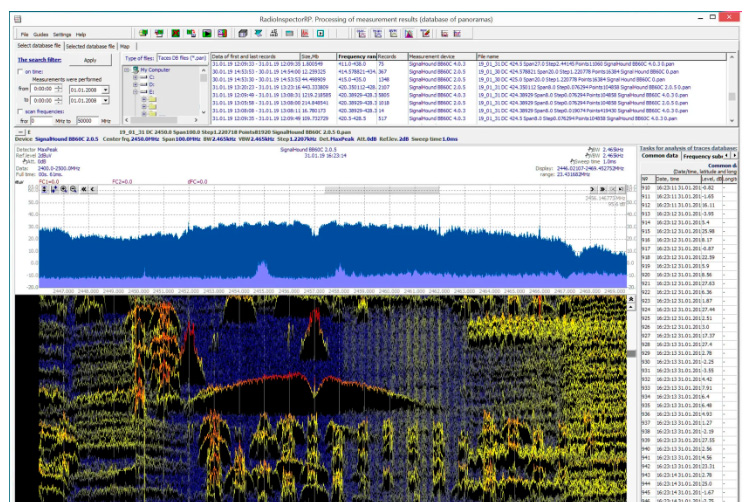

Радио мониторинг ведется в диапазоне частот 9кГц-6ГГц, специально ПО сохраняет в памяти ПК панораму диапазонов, плюс спектры каждого сигнала и его радио технические параметры. В Кассандре СО 6 есть 2 одинаковых канала РЧ трактов, поэтому она может функционировать в синхронном режиме. При этом оба канала синхронизируются и частотно перестраиваются, а запись ведется от 1 аппаратного импульса. А в асинхронном режиме каждый из двух каналов работает самостоятельно.
Комплекс радиомониторинга Кассандра СО6 выполняет функции:
1) Двухканального синхронного и асинхронного приема сигналов в своём диапазоне частот (и фиксирует в памяти ПК основные радио технические параметры обнаруженных сигналов в АВТО режиме)
2) Панорамного спектрального анализа
3) Оценки множества параметров радиосигналов
4) Цифрового анализа и автоматической идентификации цифровых сигналов (TETRA, APCO-P25, DMR, NXDN, DPMR, DECT, Bluetooth, 802.15.4 (ZigBee),GSM (2G), UMTS (3G), DVB-T, DVB-T2 (при наличии опции DTest)
5) Цифрового анализа и автоматической идентификации аналог. сигналов (AM, FM, USB, LSB, Analog TV (при наличии опции DTest)
6) Анализа сетей Wi-Fi (при наличии ПО RadioInspectorWiFi)
7) Векторного анализа сигналов
8) Демодуляции аналог. видео передатчиков 30-6000 МГц
9) Анализирует ВЧ составляющие проводных сетей
10) Находит локализацию источников радио излучений в помещениях
11) Производит мониторинг проводных сетей
12) Документирует в памяти все результаты
Описание работы комплекса Кассандра SO6

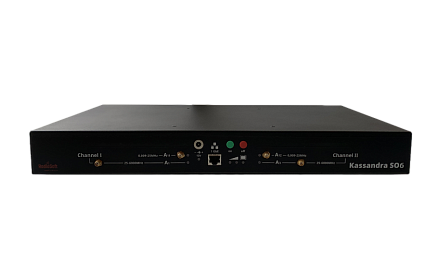

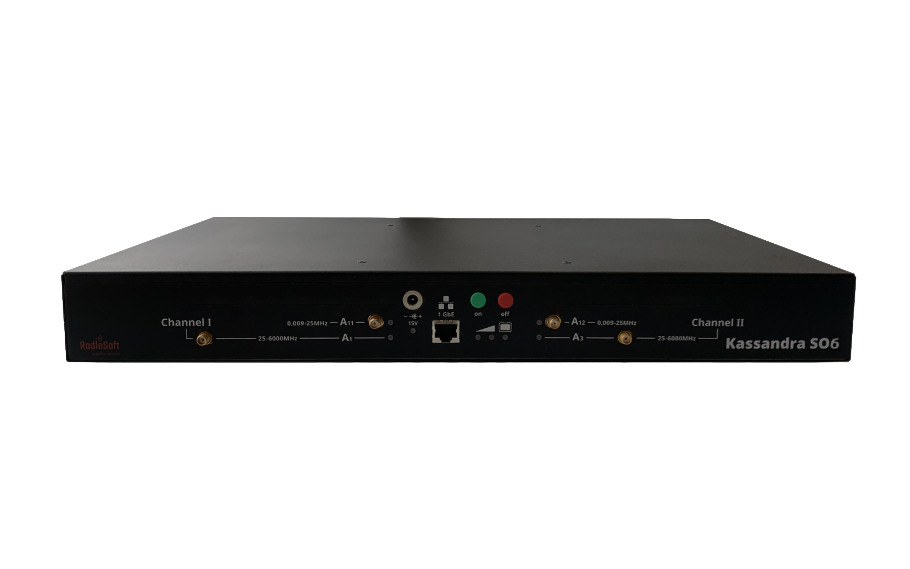

Касссандра SO 6 имеет основной блок, в который встроено два НЧ и два ВЧ входа антенн (9 кГц-25 МГц и 25 МГц - 6 ГГц соответственно), кнопки вкл/выкл и гнездо питания. АКБ, радиоприемные устройства и блок обработки инфо размещены внутри. ПК, который управляет комплексом и интерпретирует результаты, подключается через LAN порт, а затем выдает инфо в виде графиков, диаграмм и проч. на мониторе.
Питание может происходить как от АКБ, так и от сети 220 В, причем, если электричество сети резко пропадет, Кассандра доработает цикл на встроенной батарее, что предотвращает потерю данных. Все части комплекса (включая антенны, аксессуары, кабели) – поставляются в рабочей укладке.
| Общие параметры: | |
| Исполнение | В защитном кейсе PELI |
| Детектирование стандартов цифровой связи | TETRA, APCO-P25, DMR, dPMR, NXDN, PAL/SECAM/NTSC, Bluetooth (получение MAC и LAP адресов выявленных устройств), DECT, 802.15.4 (Zigbee и т.д.), DVB-T, DVB-T2, 2G (GSM) - топология сети, 3G (UMTS) -топология сети, 4G (LTE) - топология сети каналов до 5МГц |
| Диапазон частот |
Диапазон рабочих частот по входу НЧ 0,009 - 25 МГц Диапазон рабочих частот по ВЧ входам 25 - 6000 МГц Количество однотипных (идентичных) каналов радиоприёма: 2 |
| Определение цифровых идентификаторов в каналах связи | да |
| Функция GEO (геолокация) | регистрация базовых станций |
| Зона обнаружения | вариативная |
| Удалённое управление | управление с ПЭВМ |
| Режим цифрового анализа | да |
| Антенный коммутатор | да |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования |
Гарантированная скорость сканирования диапазона частот при ширине полосы разрешения не более 40 кГц в режиме асинхронного режима работы 2х каналов 4100 МГц/с, синхронного режима работы 2х каналов: 3000 МГц/с |
| Чувствительность | каждого канала РПУ по входу в диапазоне частот от 25 до 6000МГц –158 дБм/Гц |
| Динамический диапазон |
Дкаждого канала РПУ по одному сигналу в диапазоне частот от 25 до 6000 МГц (от уровня шума (1 Гц) до точки компрессии 1 дБ) 120 дБ при отношении сигнал/шум (10±1) дБ Ослабление аттенюатора РПУ 0, 10, 20 дБ Динамический диапазон РПУ по интермодуляционным искажениям 3-го порядка при отношении сигнал/шум (10±1) в диапазоне частот от 30 до 6000 МГц 85 дБ |
| Максимальное разрешение по частоте | Ширина полосы пропускания (шага сканирования) 2 Гц - 39 кГц |
| Полосы пропускания |
Ширина полосы демодуляции настраиваемая, 300 Гц- 8000 кГц Ширина полосы спектрального анализа и анализа IQ в реальном масштабе времени (продолжительность времени не ограничена) 8000кГц |
| Питание | сеть 100÷240В, 50/60Гц или АКБ |
| Работа от АКБ | не менее 4 ч |
| Габариты и вес блока: | |
| Вес | 8,5 кг |
| Длина | 455 мм |
| Ширина | 300 мм |
| Толщина | 55 мм |
| Заводские данные: | |
| Условия эксплуатации | от +5 до +45 С |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Типы программных демодуляторов | AM, FM, USB, LSB, TETRA, APCO-P25, DMR, dPMR, NXDN, AnalogTV ( PAL/SECAM/NTSC), DVB-T2, DVB-T |
| Технические характеристики управляющей ПЭВМ (не хуже): | |
| Установленная операционная система | Windows 10 (11) |
| Частота процессора, МГц | 2200 |
| Размер оперативной памяти (не менее), Гб | 8 |
| Тип памяти (не хуже) | DDR4 |
| Размер экрана, дюйм | 15,6-17 |
| Разрешение экрана (не менее) | 1920х1080 |
| Тип экрана | широкоформатный |
| Размер жесткого диска (не менее), МГб | 512 |
| Скорость адаптера LAN, Мбит/с | 1000 |
| Технические характеристики широкополосной антенны: | |
| Рабочий диапазон частот, МГц |
нижняя граница / верхняя граница не более 20 / не менее 12000 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
| Размеры (без штатива), мм | 273х135х11 |
| Длина фидера | не менее 3 м |
| Технические характеристики широкополосной антенны СВЧ: | |
| Рабочий диапазон частот, ГГц | 6 - 21 |
| Входное сопротивление,Ом | 50 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
| Вес, кг | 0,04 |
| Габаритные размеры, мм | 90х40х6 |
| Комплекс поставляется с программным обеспечением RadioInspector | |
Просьба, уточнять технические характеристики и комплектацию у продавца перед покупкой.
| Стандартный комплект поставки: | |
| Блок основной | 1 шт. |
| Адаптер питания сетевой (110-240 VAC, 50/60 Hz) | 1 шт. |
| Антенна широкополосная ненаправленная АШП-12 | 2 шт. |
| Антенна широкополосная направленная АШН-60600 | 1 шт. |
| Кабель управления | 1 шт. |
| Комплект укладочных средств в составе: | |
| Транспортная упаковка основного блока (Кейс Peli 1495) | 1 шт. |
| Сумка укладочная | 2 шт. |
| Комплект управляющей ПЭВМ в составе: | |
| портативный компьютер (ПК) | 1 шт. |
| оптический манипулятор типа «мышь» | 1 шт. |
| адаптер питания сетевой (ПК) | 1 шт. |
| ПО «RadioInspectorRT» с опцией «DTest» с ключом | 1 шт. |
| ПО «RadioInspectorRP» с ключом | 1 шт. |
| ПО «RadioInspectorWiFi» с ключом | 1 шт. |
| Комплект «RInspectorWiFi» в составе: | |
| радиомодуль «RInspectorWiFi» | 1 шт. |
| адаптер USB-LAN | 1 шт. |
| кабель управления LAN | 1 шт. |
| кабель питания USB-microUSB | 1 шт. |
| адаптер питания 100÷240В, 50/60Гц - 5В | 1 шт. |
| Комплект имитатора сигналов | 1 шт. |
| Комплект конвертора проводных линий | 1 шт. |
| Комплект вспомогательного оборудования в составе: | |
| кабель высокочастотный SMA-SMA, 20м | 2 шт. |
| радиочастотный переход SMA – N | 1 шт. |
| головные телефоны | 1 шт. |
| Руководство по эксплуатации на электронном носителе | 1 шт. |
| Паспорт | 1 шт. |
Просьба, уточнять технические характеристики и комплектацию у продавца перед покупкой.
