Кассандра-СО
- Панорамный спектральный анализ
- Оценка параметров радиосигналов
- Рабочий диапазон частот – 9кГц-21ГГц
- Идентификация и анализ стандартов DECT, GSM, UMTS (3G), Bluetooth, TETRA, APCO 25, DMR; 802.15.4 (zigBee и т.д.)
- Анализ сетей Wi-Fi
- Векторный анализ сигналов
- Демодуляция аналоговых видеопередатчиков во всей рабочей полосе частот (25 МГц - 21 ГГц)
- Анализ ВЧ составляющей проводных сетей
- Радиомониторинг в режиме удалённого доступа (управление удалённым оборудованием по сети)
- Локализация источников радиоизлучений в помещении
- Создание карт зон радиопокрытий
ООО "Детектор Системс" - официальный представитель производителя комплексов радиомониторинга Кассандра в России
доставка 1 - 45 дней
Портативный комплекс радиомониторинга Кассандра-СО может использоваться для оперативного, периодичного или круглосуточного контроля радиообстановки в защищаемых помещениях. Цель применения данного комплекса – обнаружение сигналов несанкционированных передатчиков (прослушивающих устройств, скрытых камер). Возможности Кассандра-СО позволяют запеленговать все аналоговые и цифровые сигналы в диапазоне 9КГц-21ГГц и с высокой точностью локализовать источники радиоизлучения.
Отличительные особенности и возможности Кассандра-СО
Главная особенность портативного комплекса амплитудной пеленгации Кассандра-СО состоит в наличии не одного, а сразу 2 одинаковых каналов приема сигналов. В зависимости от настроек системы, каналы могут использоваться как синхронно, так и асинхронно. В втором случае каждый канал фактически будет выступать самостоятельным 1-канальным комплексом радиоконтроля.

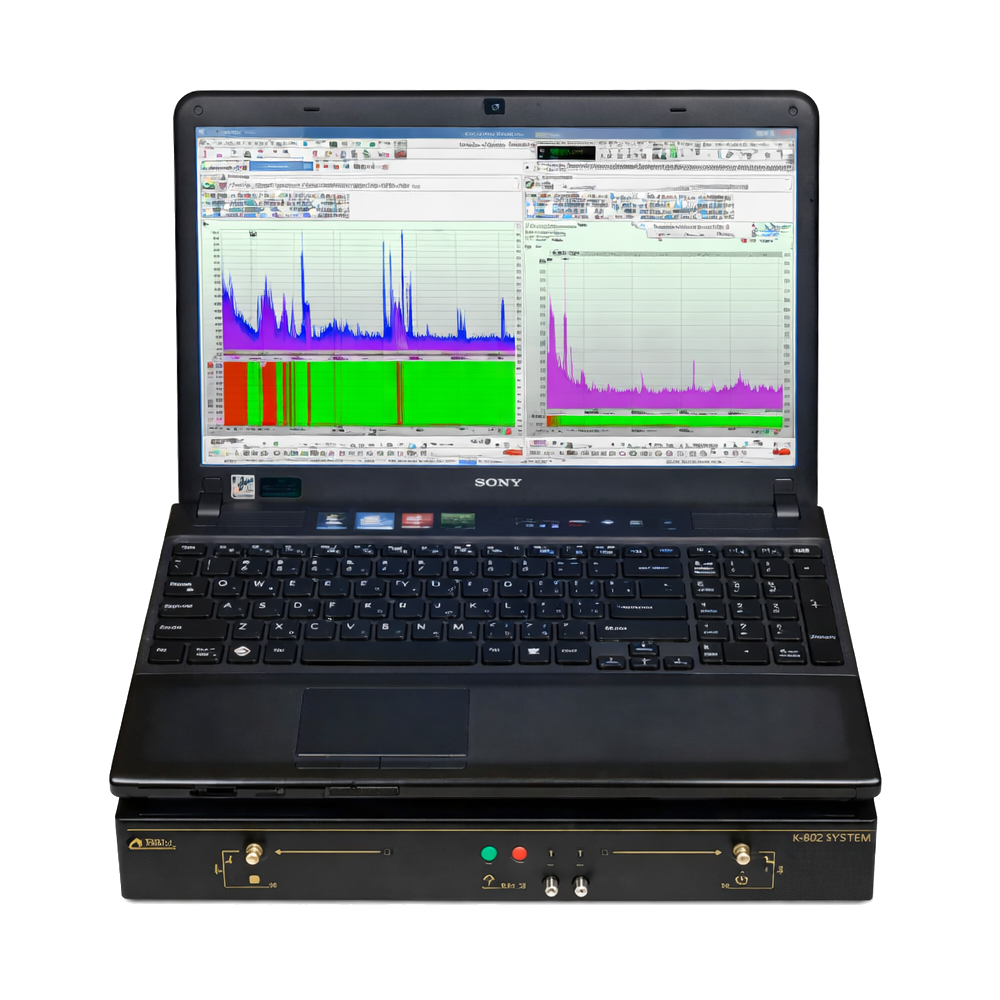

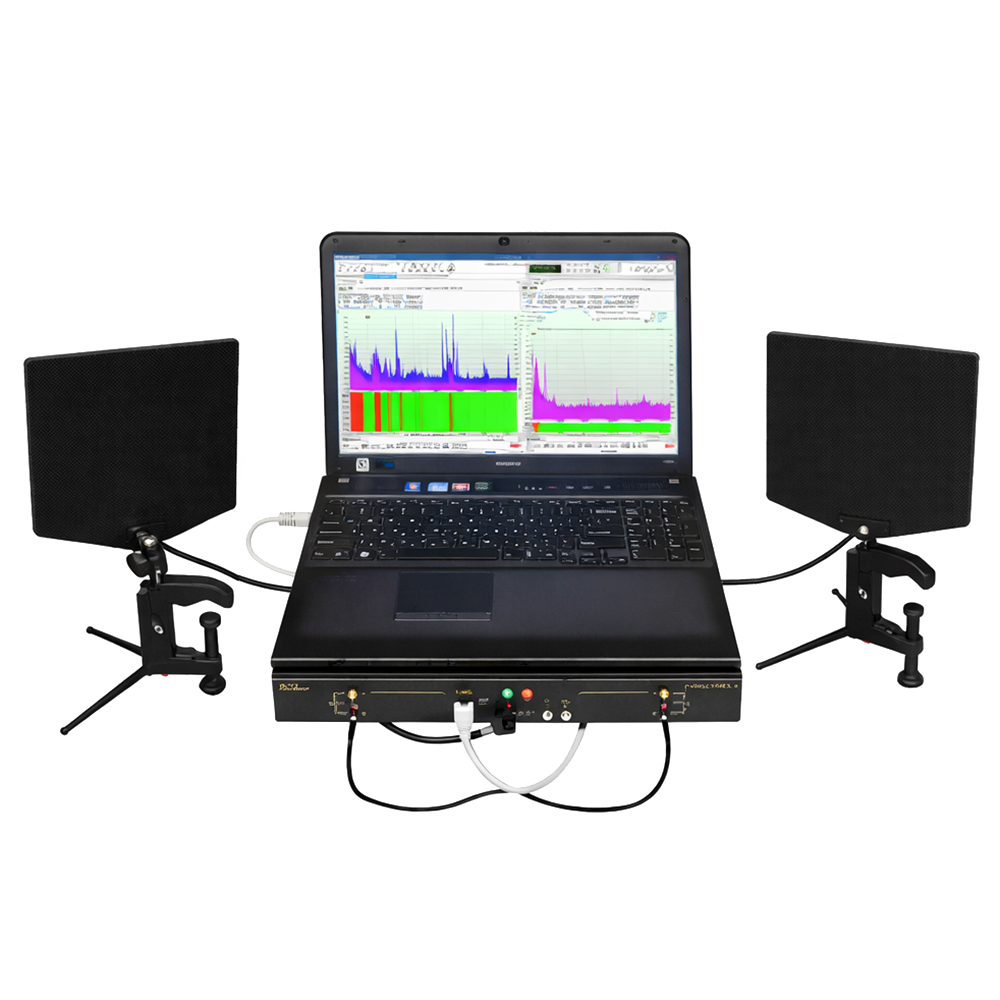

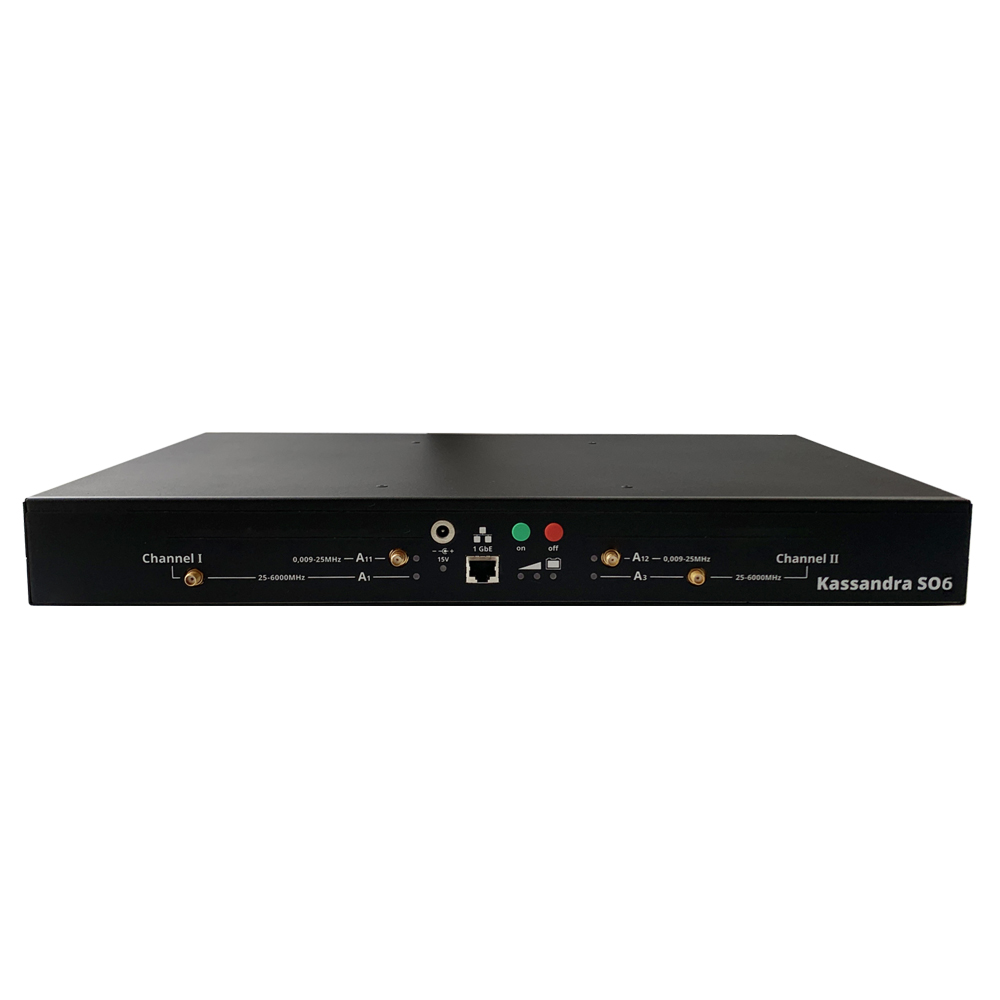

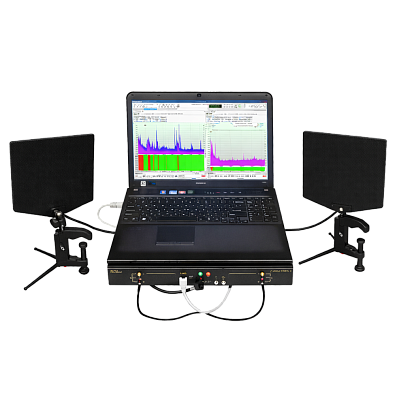

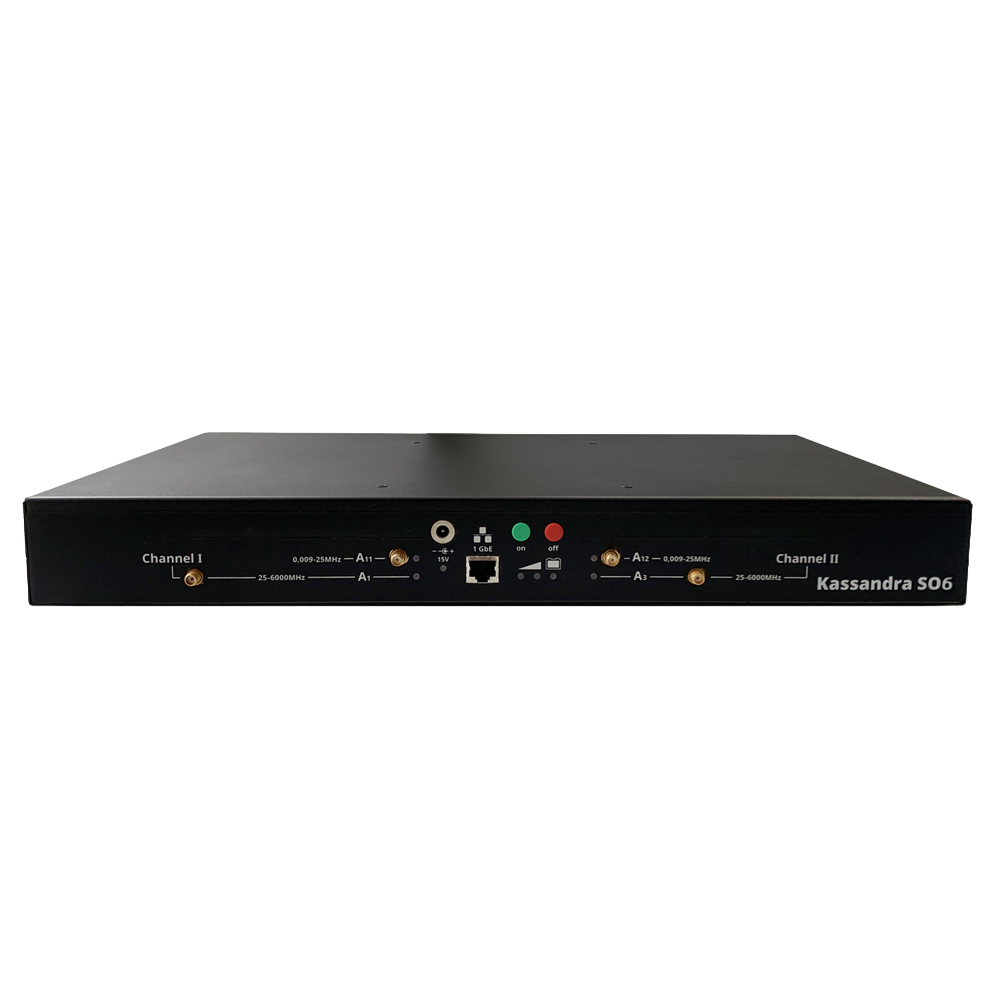

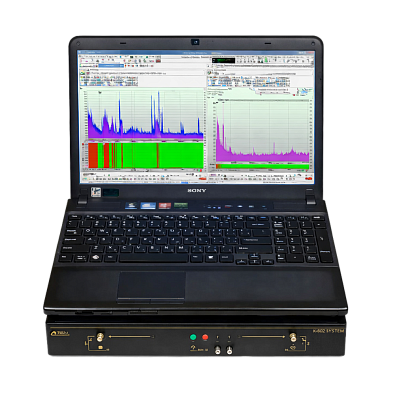

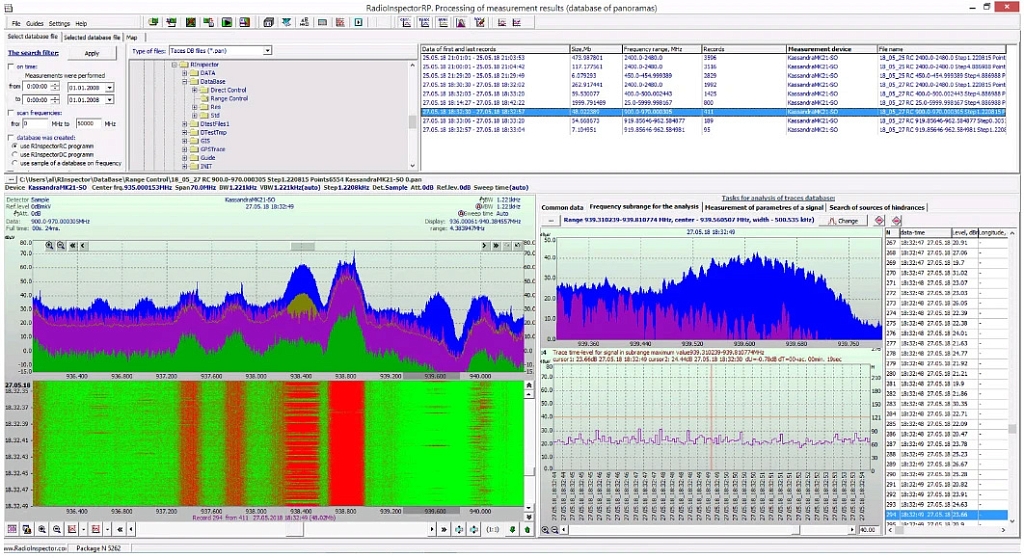

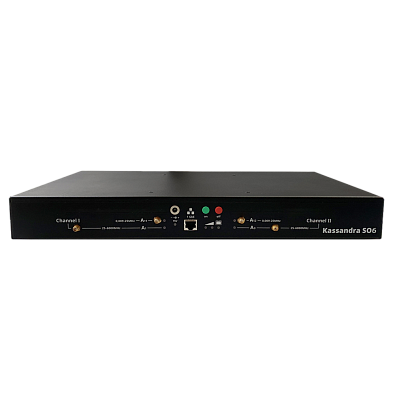

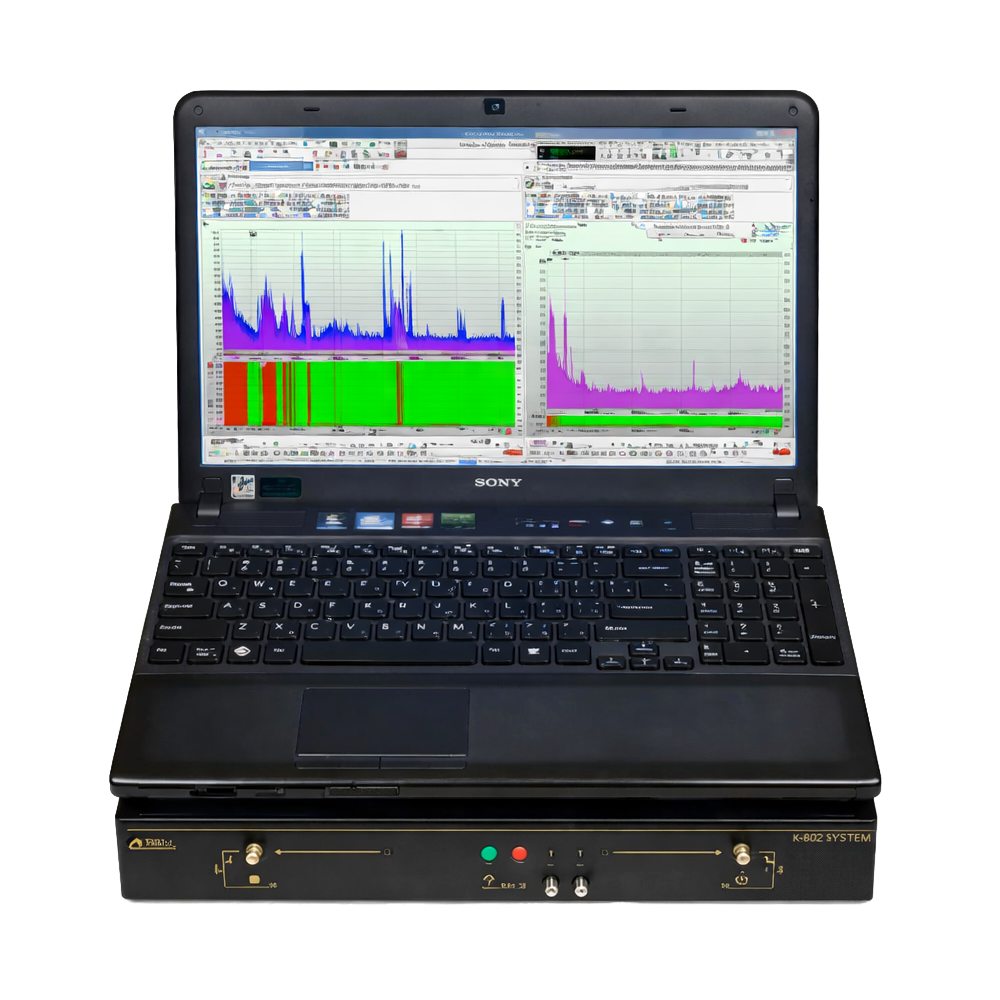

Кассандра-СО состоит из аппаратного моноблока, оснащенного 2-канальным блоком обработки радиосигналов, 2 одинаковыми устройствами приема сигналов и аккумулятором. Также на моноблоке расположены 6 антенных входов: 2 низкочастотных, 2 высокочастотных и 2 СВЧ. Аппаратный блок подключается к управляющей ЭВМ – ноутбуку с установленной программой RadioInspector. Это специализированное ПО позволяет решать такие задачи:
- определение основных параметров зафиксированных радиосигналов;
- идентификация и цифровой анализ сигналов DECT, 2G, 3G, TETRA, DMR, Bluetooth, APCO 25, ZigBee, DVB-T2;
- анализ Wi-Fi и идентификация устройств, подключенных к сети;
- мониторинг проводных сетей;
- панорамный анализ спектра;
- локализация радиопередатчиков, др.
Все результаты мониторинга анализатор цифровых стандартов связи Кассандра-СО автоматически сохраняет в памяти ПК. Оператор может при необходимости просмотреть данные за любой временной промежуток.
Важно, что в случае отключения от электропитания комплекс продолжит работать от встроенного аккумулятора. Заряда батареи хватит минимум на 4 часа автономной работы.
Сравнение популярных моделей комплексов радиомониторинга КАССАНДРА
|
|
Кассандра-СО(СО6) |
||
|---|---|---|---|
|
Частотный диапазон |
2 x 9 кГц-21(6) ГГц |
9 кГц-21(6) ГГц |
0.025-6(6-30) ГГц (Возможно исполнение от 9 кГц) |
|
Назначение |
Двухканальный носимый комплекс радиоконтроля и цифрового анализа сигналов |
Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов со встроенным антенным коммутатором |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
|
Скорость перестройки при RBW 10 кГц |
4700 МГц/сек |
15 ГГц/сек |
3000 МГц/сек |
|
Чувствительность (без предусилителя) |
минус 158 дБм/Гц |
минус 158 дБм/Гц |
минус 160 дБм/Гц |
|
Динамический диапазон по точке компрессии 1 дБ (без аттенюатора) |
120 |
110 |
120 |
|
Максимальное разрешение по частоте |
2 Гц |
2 Гц |
31 Гц |
|
Полосы пропускания |
2 Гц-39 кГц |
2 Гц-78 кГц |
31 Гц - 39 кГц |
|
Ширина полосы демодуляции |
настраиваемая, в диапазоне не менее 300 Гц- 8000 кГц |
настраиваемая, в диапазоне не менее 300 Гц- 8000 кГц |
настраиваемая, в диапазоне не менее 300 Гц- 4000 кГц |
|
Полоса записи и анализа IQ (МГц) |
8 |
16 |
4 |
|
Тип интерфейса подключения к компьютеру |
LAN 1 Gb/s |
LAN 1 Gb/s |
USB 2.0 |
|
Наличие и тип встроенного аккумулятора и время автономной работы |
Да, LiFePO4. Не менее 4 часов работы, возможна зарядка во время работы |
Да, Li-Ion. Не менее 2 часов работы, возможна зарядка во время работы |
Да, LiFePO4. Не менее 6 часов работы, возможна зарядка во время работы |
|
Уникальные особенности |
Комплекс с двумя независимыми идентичными радиоприёмными трактами, работающими в синхронном и асинхронном режимах. При асинхронном режиме не требует остановки для анализа и записи обнаруженного сигнала. Команда на запись передаётся второму каналу. Первый канал, не останавливаясь на обнаруженном сигнале продолжает сканирование При синхронной работе для сравнения сигналов на двух антенных входах не используется антенный коммутатор, что позволяет сделать абсолютную развязку и исключить проникновение мощного принимаемого радиосигнала между элементами электронного коммутатора. Это позволяет наиболее эффективно использовать режим вычитания антенн. Прибор выполнен в виде моноблока высотой 5 см. Перевозится в защищенном кейсе Peli 1495. Работа в кейсе запрещена. Устанавливается на объектах, где остановка сканирования запрещена |
Скоростной комплекс, позволяющий одновременно контролировать до четырёх помещений с помощью антенного коммутатора до 6 ГГц. Отдельный СВЧ тюнер 6-21ГГц. Прибор встроен в защищённый кейс PELI 1495 |
Портативный, носимый комплекс радиоконтроля и амплитудной пеленгации с отображением результатов пеленга на планшете. Долговременная автономная работа (не менее 6 часов) |
| Общие параметры: | |
| Исполнение | в кейсе |
| Детектирование стандартов цифровой связи | DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM, UMTS (3G), DVB-T2, ZigBee, Wi-Fi |
| Диапазон частот |
Диапазон рабочих частот по входу НЧ 0,009 - 25 МГц Диапазон рабочих частот по ВЧ входам 25 - 6000 МГц Диапазон рабочих частот по СВЧ входам 6000 - 21000 МГц |
| Определение цифровых идентификаторов в каналах связи | да |
| Функция GEO (геолокация) | локализация источников радиоизлучений в помещении |
| Зона обнаружения | - |
| Удалённое управление | да (ПК) |
| Режим цифрового анализа | да |
| Антенный коммутатор | да |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования |
при ширине полосы разрешения не более 40 кГц в режиме: асинхронного режима работы 2х каналов 4100 МГц/с, синхронного режима работы 2х каналов 3000 МГц/с |
| Чувствительность | каждого канала РПУ по входу в диапазоне частот от 25 до 6000МГц –158 дБм/Гц |
| Динамический диапазон | каждого канала РПУ по одному сигналу в диапазоне частот от 25 до 6000 МГц (от уровня шума (1 Гц) до точки компрессии 1 дБ) 120 дБ при отношении сигнал/шум (10±1) дБ |
| Максимальное разрешение по частоте | 2 Гц |
| Полосы пропускания | 2 Гц - 39 кГц |
| Питание | сеть 100-240В, 50/60Гц, автономное |
| Работа от АКБ | 4 ч |
| Габариты и вес: | |
| Вес | 8,5 кг |
| Длина | 455 мм |
| Ширина | 300 мм |
| Толщина | 55 мм |
| Заводские данные: | |
| Условия эксплуатации | от +5 до +45 С |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Особенности и доп.характеристики: | |
| Количество однотипных (идентичных) каналов радиоприёма | 2 |
| Ширина полосы спектрального анализа и анализа IQ в реальном масштабе времени(продолжительность времени не ограничена) | 8000 кГц |
| Вид сигналов демодуляции | AM, FM, PAL, SECAM, NTSC, APCO25, DMR, TETRA |
| Ширина полосы демодуляции | настраиваемая, 300 Гц- 8000 кГц |
| Технические характеристики управляющей ПЭВМ (не хуже) | |
| Установленная операционная система | Windows 10 |
| Частота процессора, МГц | 2200 |
| Размер оперативной памяти, Гб | 8 |
| Тип памяти (не хуже) | DDR4 |
| Размер экрана, дюйм | 15,6-17 |
| Разрешение экрана | 1920х1080 |
| Тип экрана | широкоформатный |
| Размер жесткого диска, Тб | 1 |
| Скорость адаптера LAN, Мбит/с | 1000 |
| Технические характеристики широкополосной антенны | |
| Рабочий диапазон частот, МГц | нижняя граница не более 20, верхняя граница не менее 12000 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
| Размеры (без штатива), мм | 273х135х11 |
| Длина фидера | не менее 3 м |
| Технические характеристики широкополосной антенны СВЧ | |
| Рабочий диапазон частот, ГГц | 6 - 21 |
| Входное сопротивление,Ом | 50 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.

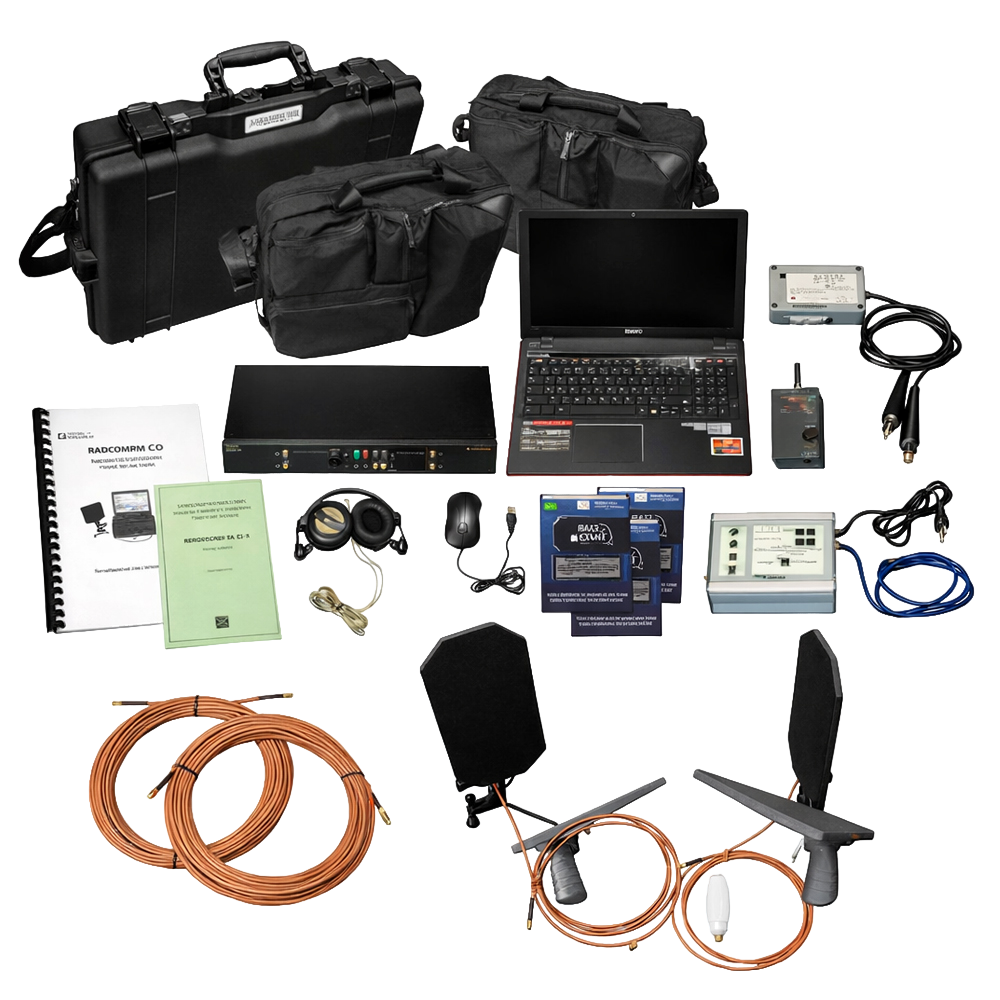

| Основной блок с двухканальным РПУ | 1 шт. |
| Управляющая ПЭВМ в комплекте с адаптером питания, оптическим манипулятором типа "мышь", сумкой для переноски | 1 шт. |
| Имитатор сигналов тестовый | 1 шт. |
| Конвертер проводных линий | 1 шт. |

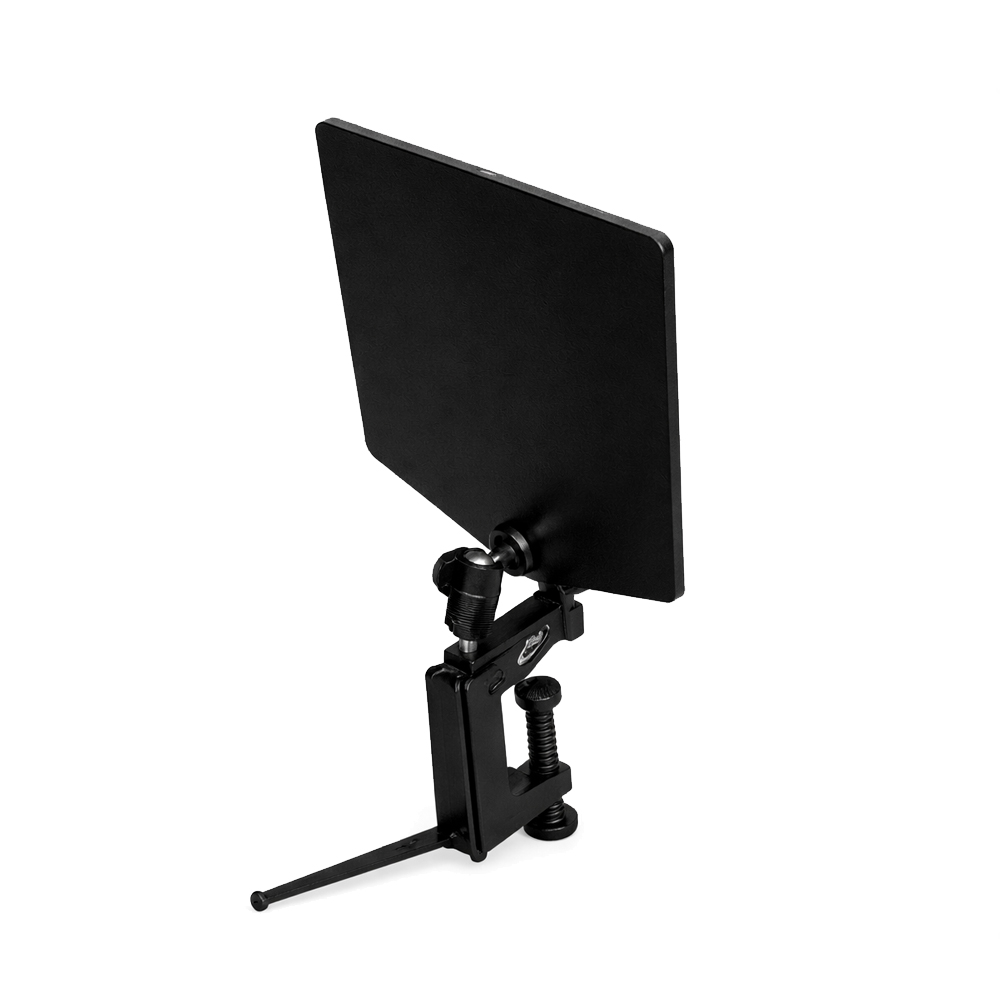

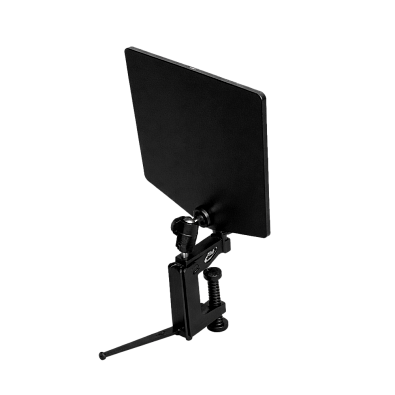

| Антенна широкополосная ненаправленная со штативом-струбциной | 2 шт. |
| Антенна широкополосная направленная | 1 шт. |
| Кабель высокочастотный длиной 20 м | 2 шт. |
| Радиочастотный переходник SMA-N-тип | 2 шт. |
| Сумка-укладка | 1 шт. |
| Кабель управления (LAN 6-й категории) | 1 шт. |
| Адаптер питания | 1 шт. |
| СВЧ-антенна | 2 шт. |
| Wi-Fi приёмный модуль | 1 комплект |
| Пакет специального программного обеспечения | 1 комплект: RadioInspectorRT с опцией DTest; RadioInspectorRP; RadioInspector Wi-Fi |
| Комплект эксплуатационной технической документации (формуляр, паспорт, техническое описание, руководство пользователя) | 1 комплект |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
