ЛЮКС

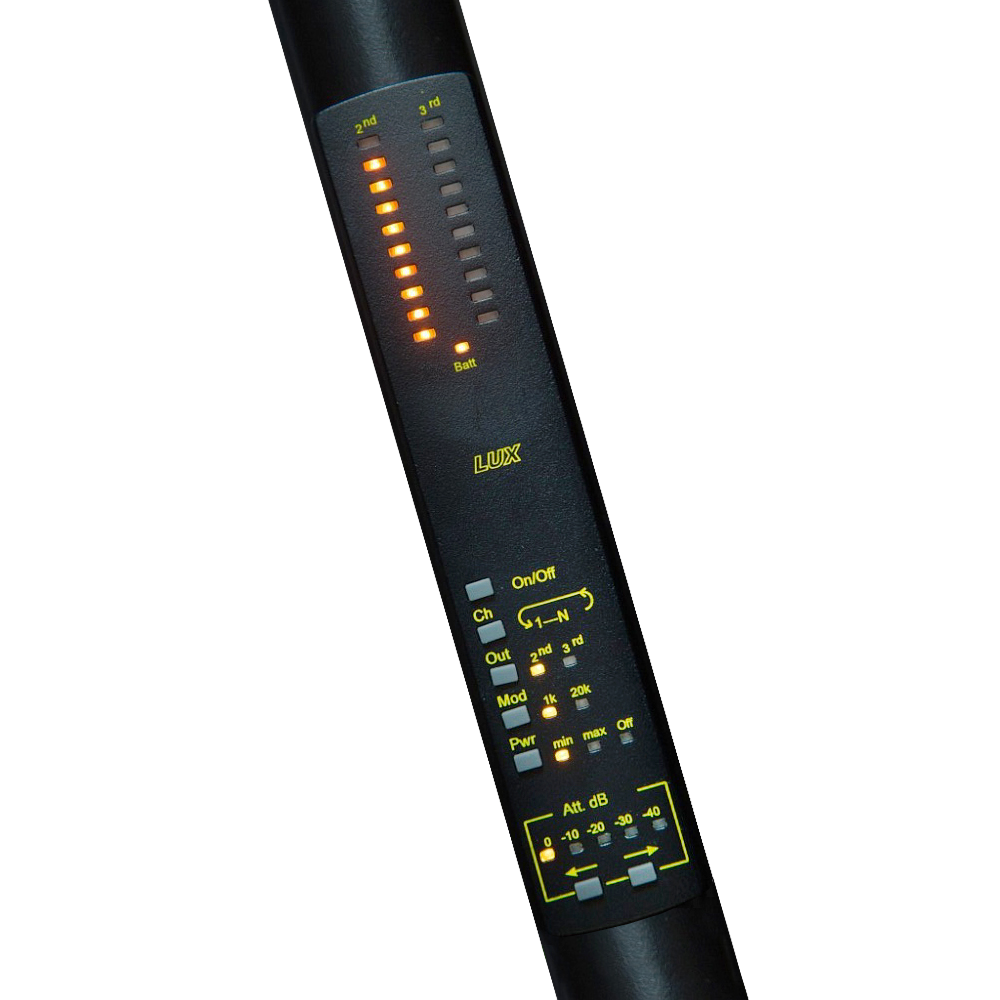

В ходе работы прибор генерирует микроволновое излучение, которое, при попадании на транзистор, диод или микросхему переизлучается на частотах в 2 и 3 раза выше. Принимаемые антенной сигналы поступают на блок обработки. По светодиодным индикаторам производится отсчет уровней принятых сигналов на 2-й и 3-й гармониках. Разрешающая способность индикаторов составляет 3 дБ. Сигналы можно также прослушать через подключаемые к штанге прибора головные телефоны.

Режим "20 К" позволяет прослушивать низкочастотный сигнал работающего устройства - магнитофона, радиопередатчика, микрофонного усилителя и является мощным инструментом для получения более качественной информации о типе нелинейного элемента. В этом режиме сигналы на частотах гармоник, принимаемые изделием, оказываются промодулированы низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства. Система автоматического выбора оптимальной частоты (отстройка от GSM) позволяет локатору работать в условиях сосредоточенных помех. Предусмотрена возможность регулировки мощности передатчика и чувствительности приемников.

Радиолокатор работает в импульсном режиме с мощностью излучения 16 Вт в импульсе. Это позволяет обеспечить высокую (-130дБВт) чувствительность приемников. По дальности обнаружения прибор не уступает самым мощным выпускаемым на сегодняшний день радиолокаторам. Это обеспечивается оптимально подобранными параметрами излучения и приема в сочетании с эффективной антенной системой.

Нередко, сравнивая «Люкс» с другими локаторами, указывают на его якобы недостаточную мощность. По мнению экспертов «НЕРА-С», повышение мощности импульса требует уменьшения его длительности, а значит - расширения спектра излучаемого сигнала. Для приема узких импульсов потребуется более широкая полоса приема. Это неизбежно ведет к снижению чувствительности приемников. Кроме того, при расширении полосы приема значительно усиливается мешающее воздействие систем сотовой связи.

Другая крайность - часто реализуемый в локаторах переход в непрерывный режим излучения. Здесь снижение излучаемой мощности можно компенсировать повышением чувствительности приемников путем существенного сужения полосы приема, что приводит к затруднению при идентификации обнаруженных нелинейностей. В режиме демодуляции много полезной информации просто не проходит через тракт приема. Дальнейшее сужение полосы (как, например, в известном радиолокаторе "ORION") приводит еще и к инерционности в работе прибора, т.е. необходимости очень медленно перемещать прибор по обследуемому объекту.

По всем остальным параметрам, таким как безопасность работы (излучение в обратном направлении), время непрерывной работы без подзарядки аккумуляторов, время подготовки к работе, эргономичность и т.д. "Люкс" превосходит выпускаемые сегодня радиолокаторы. Это обеспечивается оригинальными схемотехническими и конструктивными решениями.

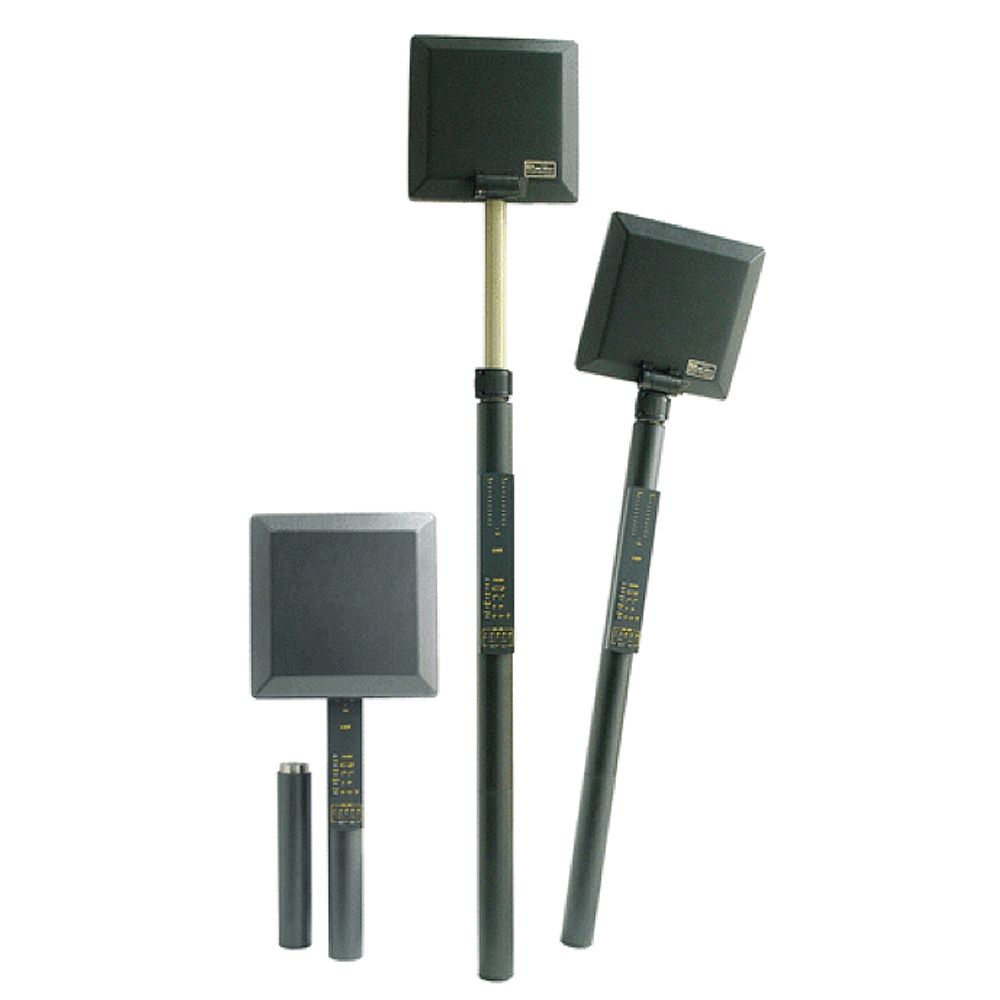

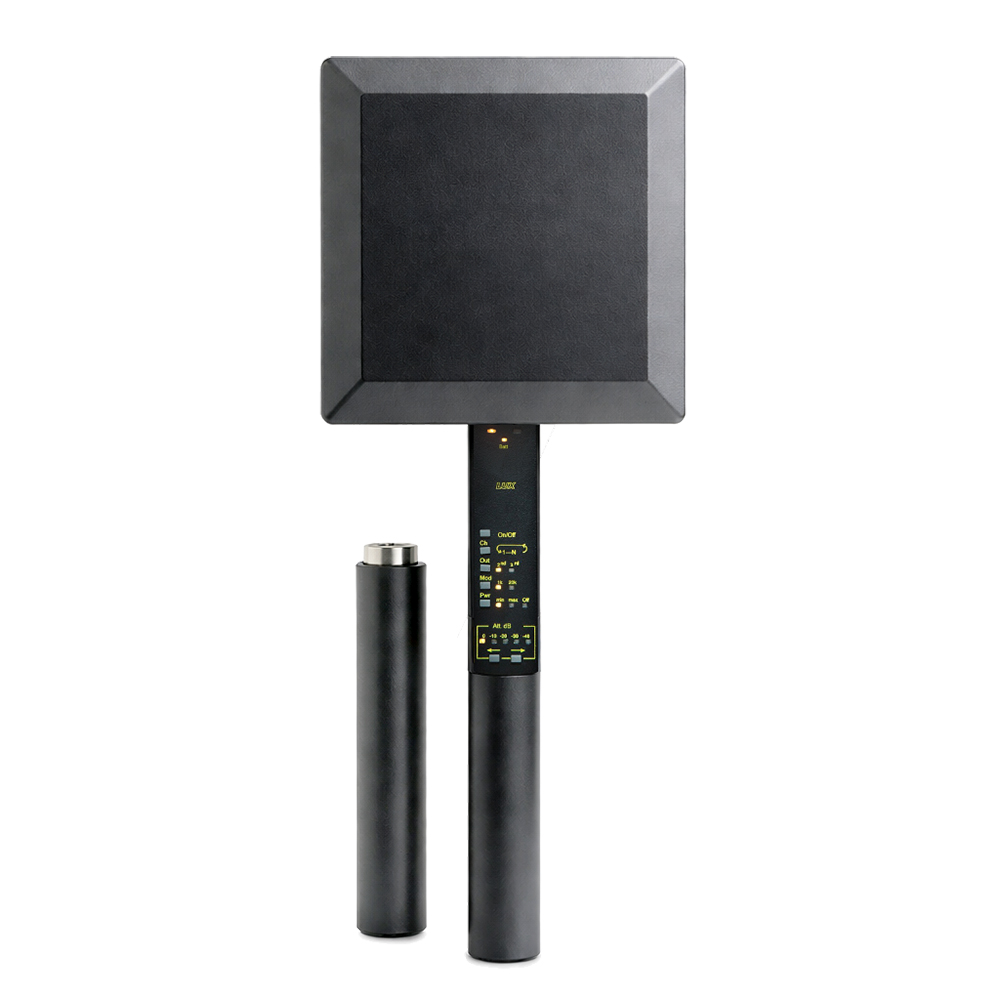

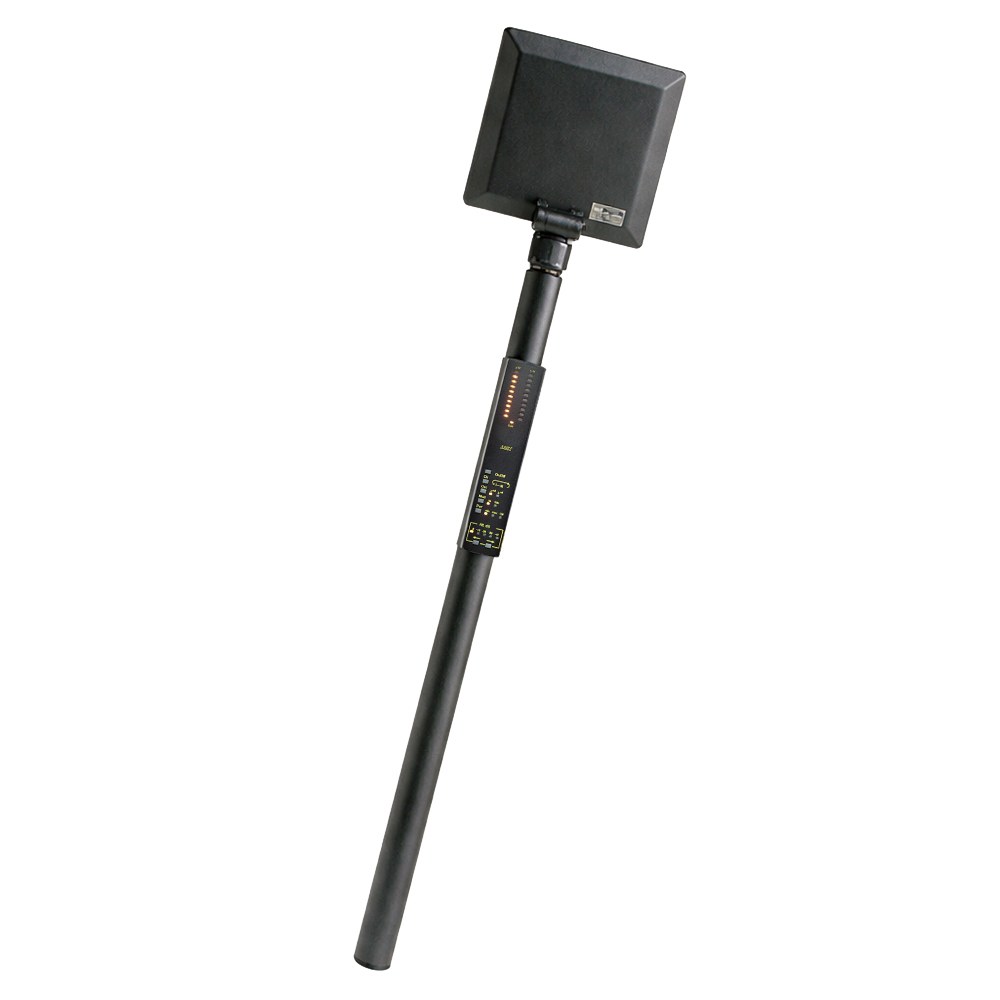

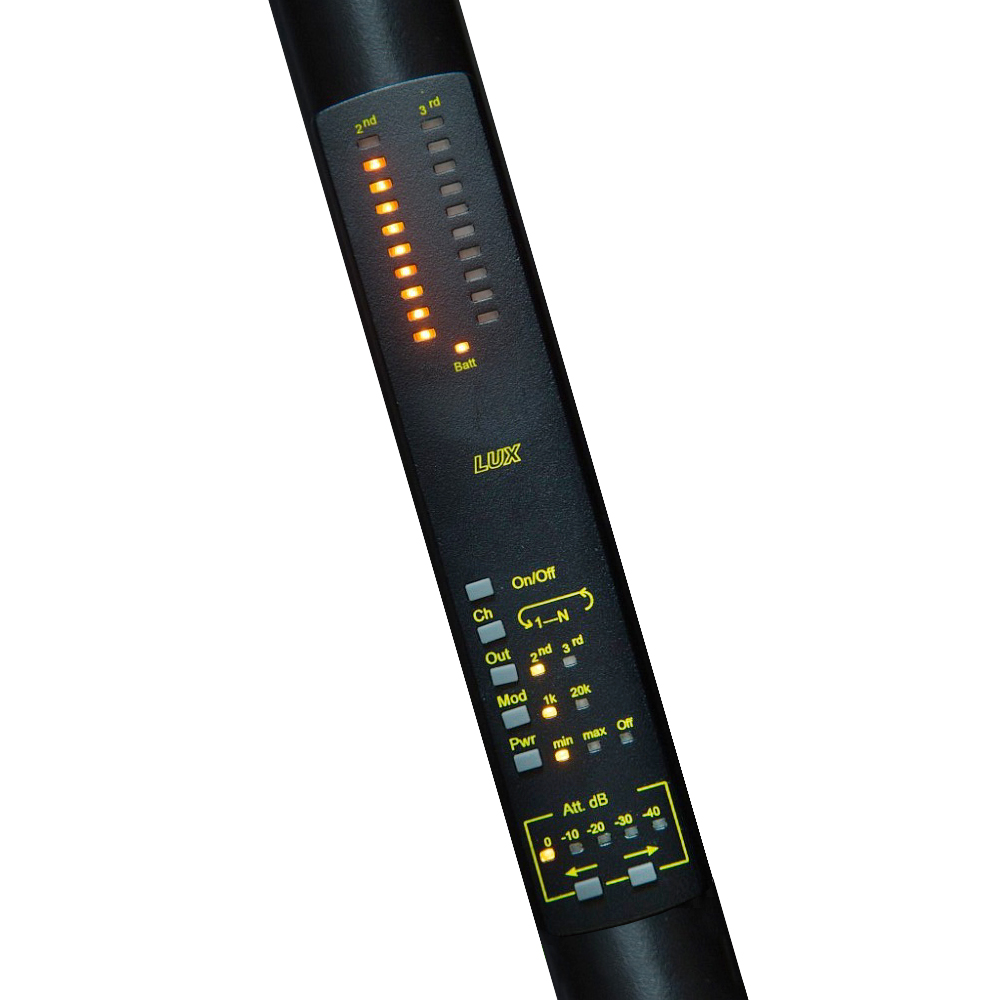

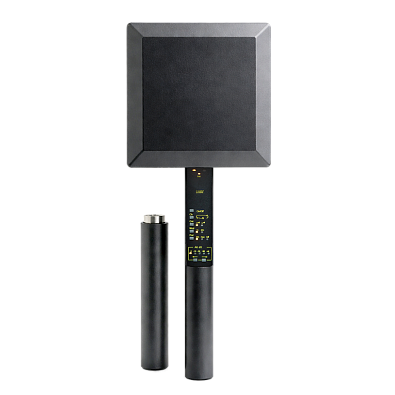

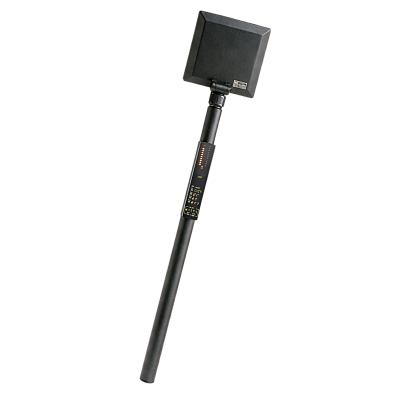

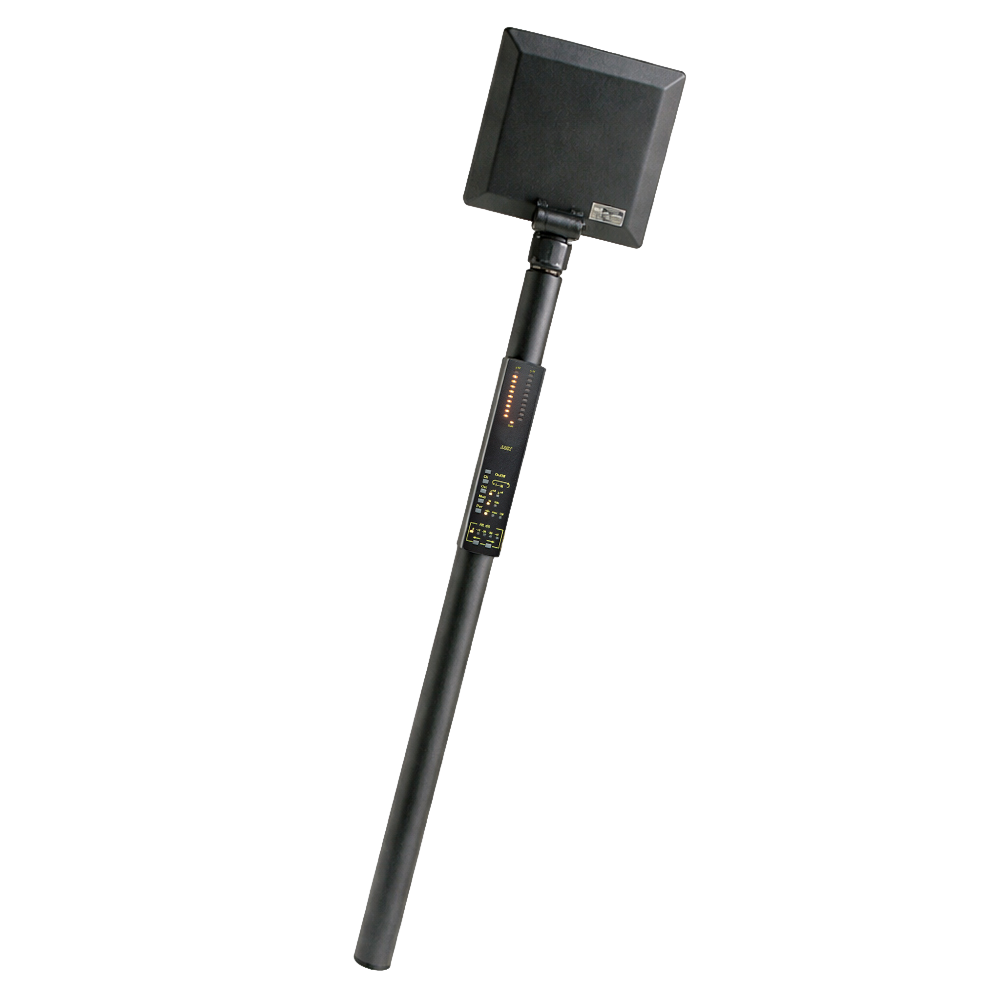

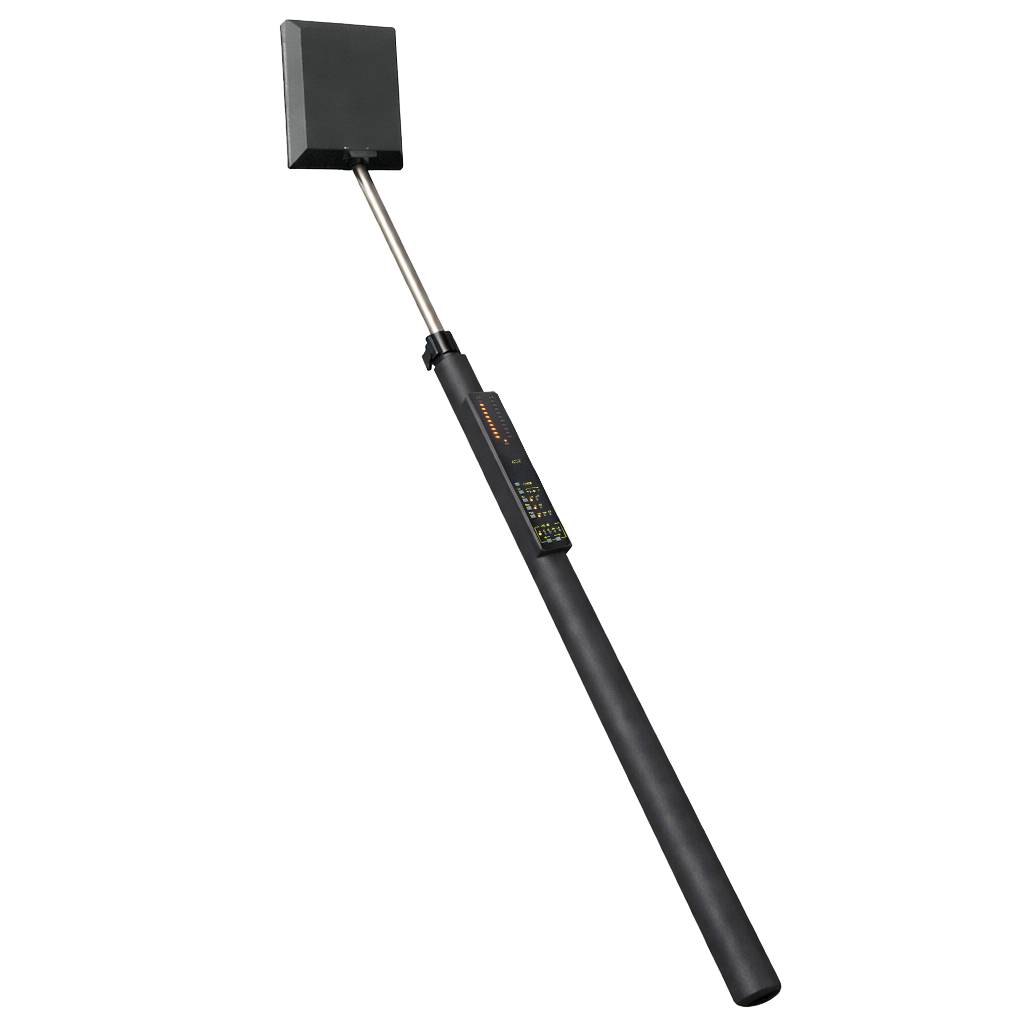

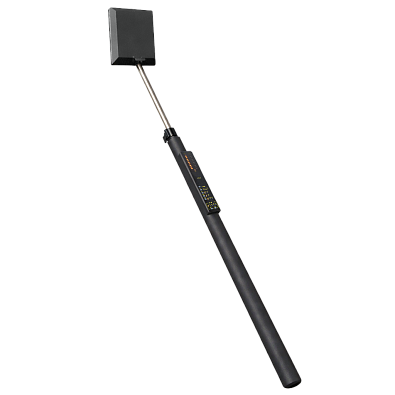

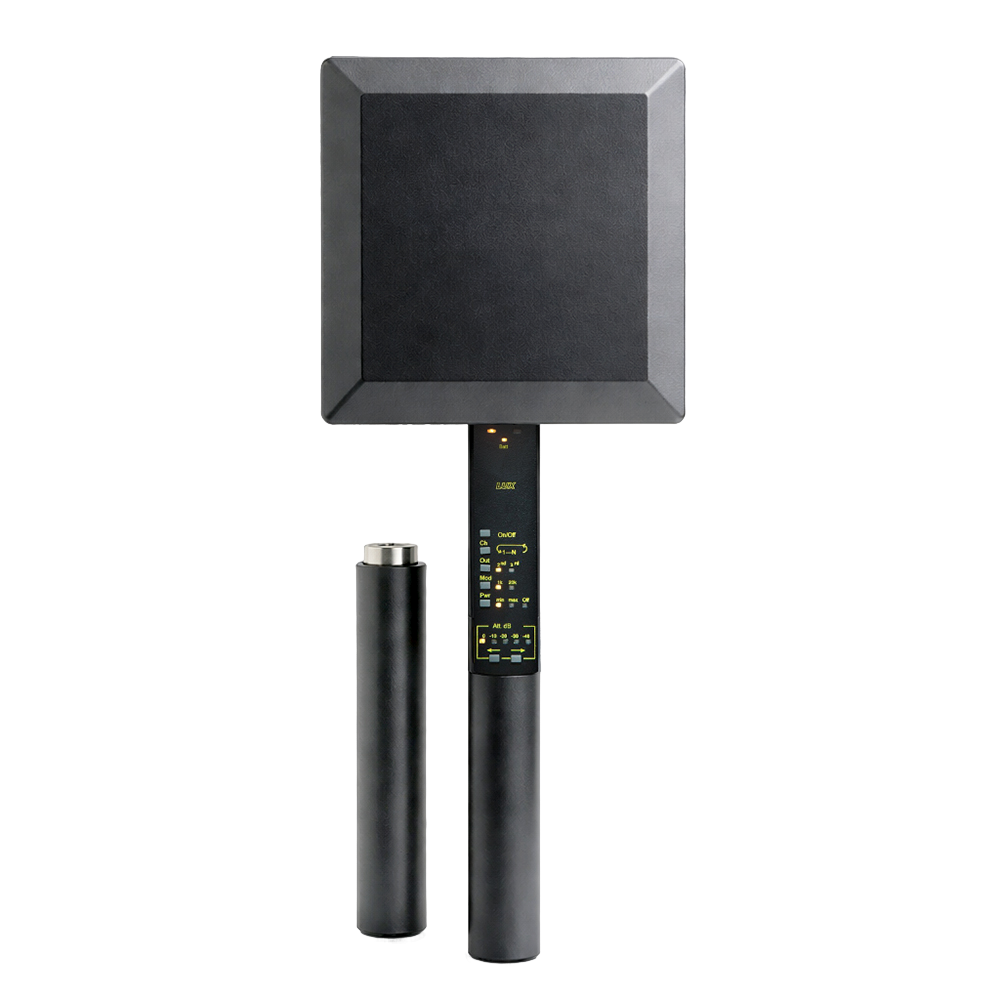

«Люкс» выполнен в виде неразборной конструкции, состоящей из антенного блока и ручки-штанги, соединённых шарниром. В ручке размещаются передатчик, два приемника, блоки обработки и индикации данных. На лицевой панели прибора расположены кнопки управления и светодиодные индикаторы. Блок аккумуляторов присоединяется к корпусу изделия при помощи резьбового соединения. Оригинальная конструкция контактов обеспечивает надежное питание прибора в любых условиях его эксплуатации. На торцевой грани аккумуляторного блока расположены разъёмы подключения зарядного устройства и головных телефонов.

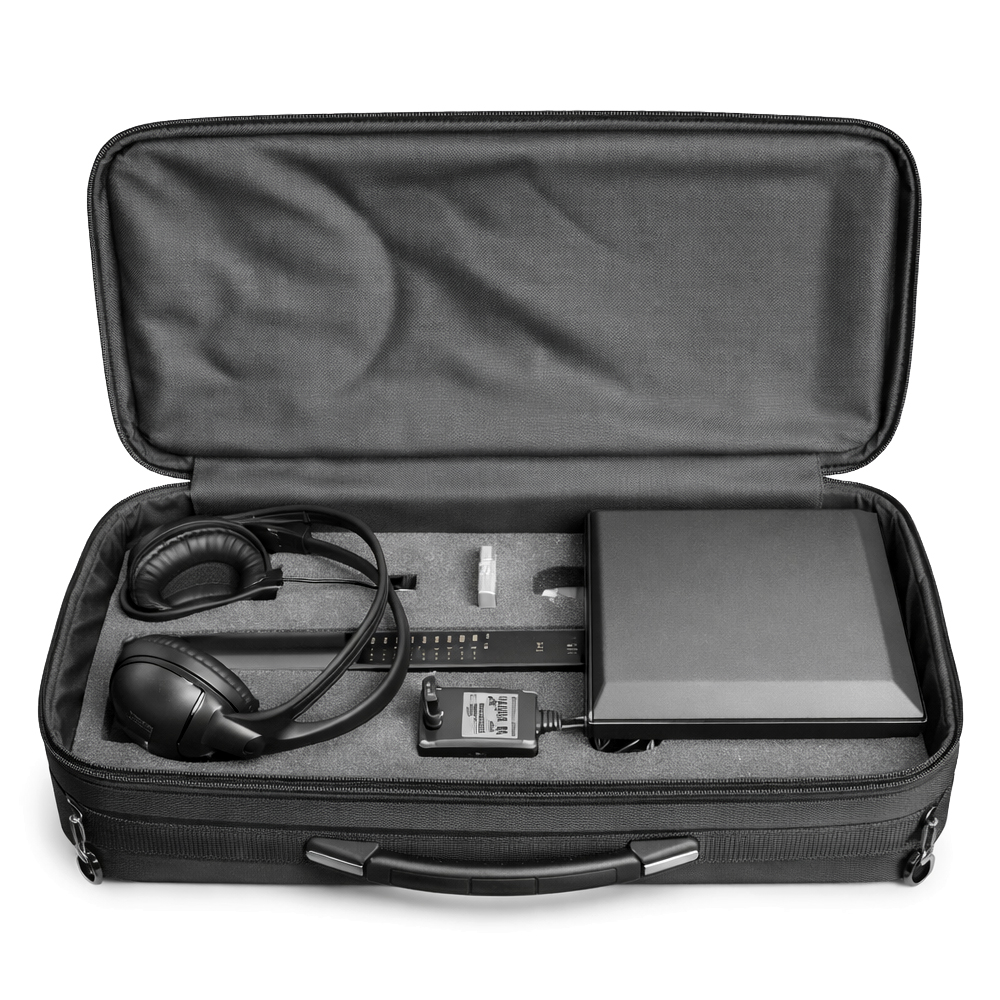

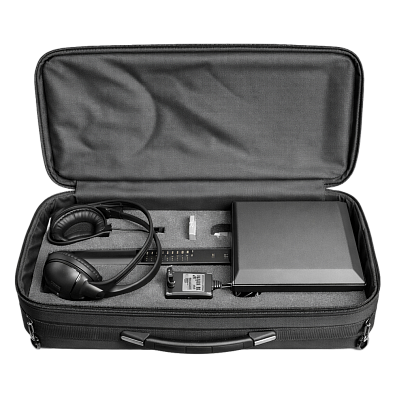

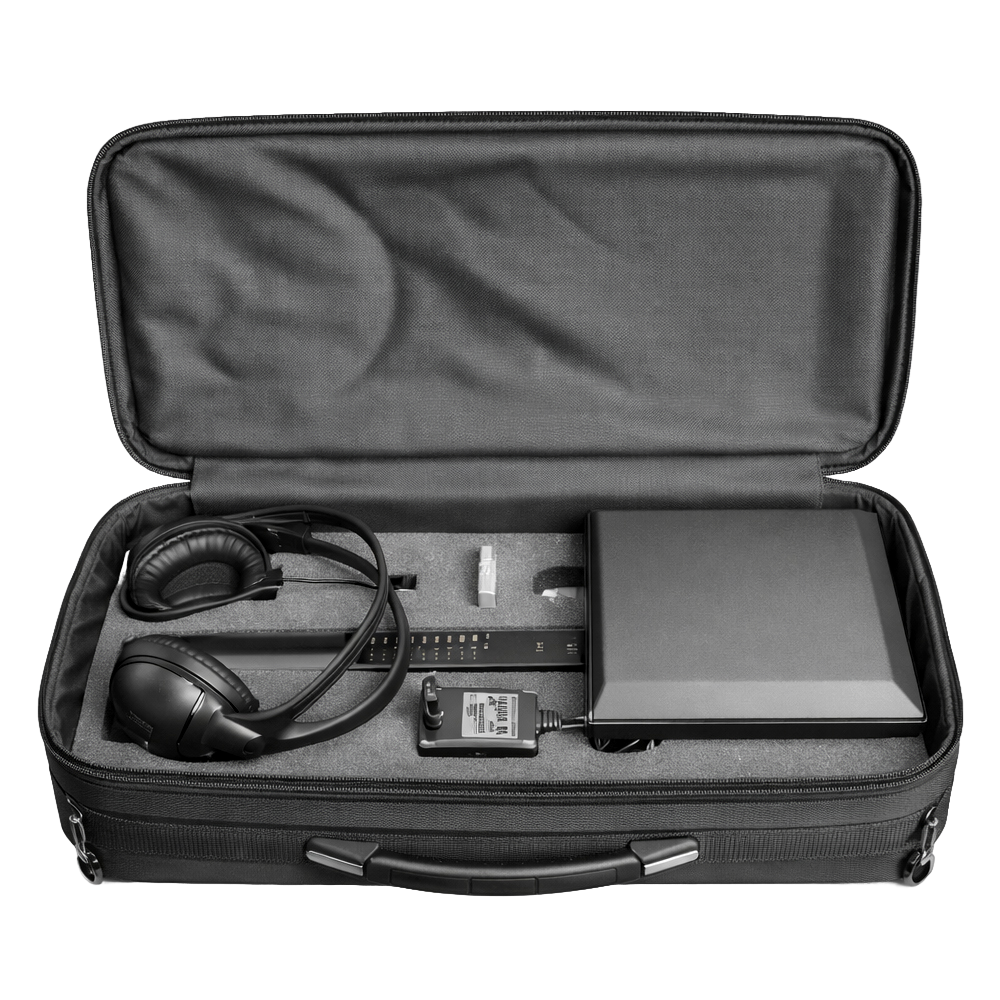

Для первоначальной настройки локатора используется имитатор нелинейности (2-я и 3-я гармоники), поставляемый в комплекте с изделием.

Небольшие габариты, эргономичная конструкция, а также вес локатора, не превышающий 1,3 кг, позволяют использовать его в самых сложных условиях. Важной особенностью изделия является отсутствие дополнительных блоков, присоединяемых на разъемах, что, как правило, ведет к снижению надежности устройства и создает неудобства для оператора. Длительность непрерывной работы прибора - не менее 5 часов. Время подзарядки аккумуляторов -1,5 часа.
