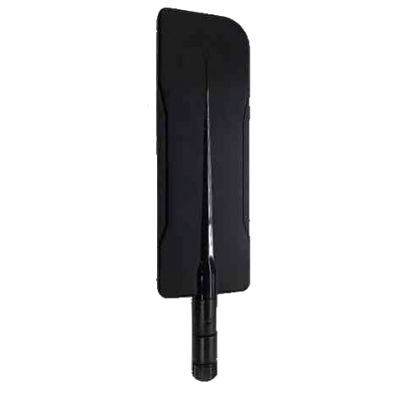

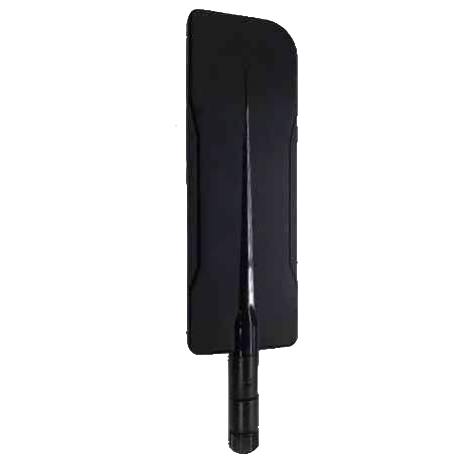

Широкополосная антенна AN-186
- Многодиапазонная антенна для сотовых шлюзов и маршрутиpаторов стандарта 2G/3G/4G/5G, для роутеров и устройств WiFi диапазона
- Функции : LTE / GSM / CDMA /GPS/ DCS /PCS / WCDMA / UMTS / HSPA / GPRS / EDGE /IMT
- 698МГц - 960МГц, 1710МГц — 2690МГц, 3400МГц - 3700МГц
- Разъем SMA (M), с поворотом
- Импенданс 50 Ом
- Также прибор можно протестировать и купить в нашем демонстрационном зале
Многодиапазонная антенна AN-186 предназначается для для сотовых шлюзов и маршрутираторов стандарта 2G/3G/4G/5G, для роутеров и устройств WiFi диапазона.
Работает со стандартами LTE / GSM / CDMA /GPS/ DCS /PCS / WCDMA / UMTS / HSPA / GPRS / EDGE /IMT в диапазонах 698 МГц - 960 МГц, 1710 МГц — 2690 МГц, 3400 МГц - 3700 МГц. Имеет разъем SMA (M), с поворотом. Импенданс составляет 50 Ом.
Во вкладке "Инструкции и сертификаты" Вы можете изучить статьи о сравнении работы антенн TG.10.0113, AN-158, AN-160, AN-168 и AN-186, а также LPDA-1912 и AN-186 с антенной на 433 МГц.
Ниже приведены таблицы максимального усиления и эффективности работы прибора на разных частотах и обратных потерь коэффициентов стоячей волны напряжения (КСВН):
| Основные характеристики: | |
| Для стандартов | LTE / GSM / CDMA /GPS/ DCS /PCS / WCDMA / UMTS / HSPA / GPRS / EDGE /IMT |
| Диапазон частот | 698 МГц - 960 МГц, 1710 МГц — 2690 МГц, 3400 МГц - 3700 МГц |
| Импенданс | 50 Ом |
| Поляризация | линейная |
| Средний КСВН | 1,8 (макс. 3,73) (см. таблицу в описании) |
| Диаграмма направленности | круговая |
| Физические хар-ки: | |
| Разъем | SMA-male (штекер) |
| Кабель | RG178 |
| Материал антенны | PCB |
| Материал корпуса/ручки | ABS /PC+PBT |
| Габариты и вес: | |
| Вес | - |
| Длина | 186 мм |
| Ширина | 48 мм |
| Толщина | 8,2 мм |
| Заводские данные: | |
| Условия эксплуатации |
Рабочая температура - 30 ˚C ~ + 65 ˚C Температура хранения - 30 ˚C ~ + 65 ˚C Относительная влажность 70 %, + 25°C |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Особенности прибора: | |
| Максимальный крутящий момент монтажа | 1 Нм |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
Экспериментальное сравнение LPDA-1912 и AN-186 с антенной на 433 МГц (133.81 КБ)
Экспериментальное сравнение антенн TG.10.0113, AN-158, AN-160, AN-168, AN-186 (405.97 КБ)
