Антидроновые сетки: полное руководство по защите от БПЛА
- Почему сетки стали необходимы в наши дни
- Как работают антидроновые сетки
- Виды антидроновых сеток и их особенности
- Материалы для антидроновых сеток: сравнение
- Эффективность против разных типов БПЛА
- Где и как используются антидроновые сетки
- Как выбрать антидроновую сетку: практические рекомендации
- Статистика и практические примеры из жизни
- Часто задаваемые вопросы
- Заключение и рекомендации
Почему сетки стали необходимы в наши дни
В последние годы беспилотники из футуристичных гаджетов превратились в постоянную угрозу – как для крупных промышленных и инфраструктурных объектов, так и для частных домовладений, автотехники, резервуаров и строений. РЭБ (средства радиоэлектронной борьбы) – штука отличная, но они не дают стопроцентной гарантии: современные дроны научились летать в режиме радиомолчания, по оптоволокну или машинной оптике. Вот тут на сцену и выходит физическая пассивная защита, а именно – антидроновые сетки.
В этой статье мы подробно и без лишней рекламы разберем, как работают антидроновые сетки, из каких материалов их делают, от каких именно БПЛА они способны уберечь, как правильно выбрать сетку под конкретную задачу с учётом конструкции объекта и смонтировать ее так, чтобы она действительно задерживала удар.
Что такое антидроновая сетка и как она работает

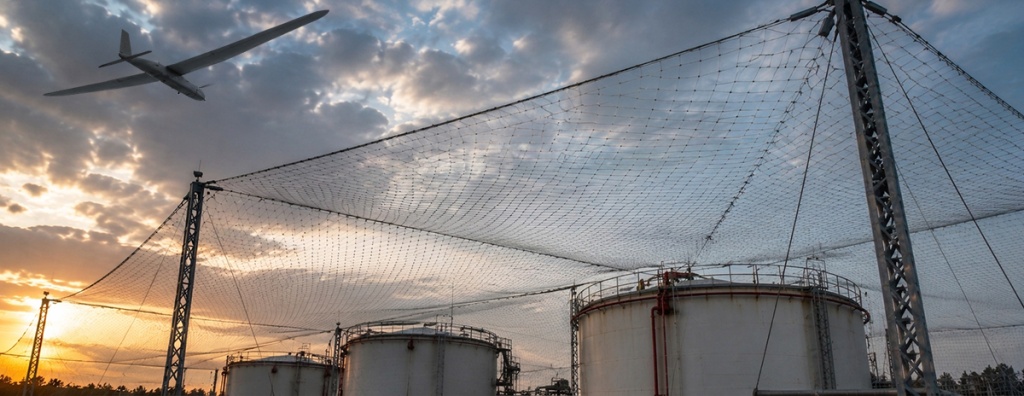

Антидроновая сетка – это инженерное барьерное заграждение, предназначенное для перехвата, замедления, запутывания или гашения кинетической энергии беспилотных летательных аппаратов (БПЛА) и сбрасываемых ими боеприпасов.
В отличие от РЭБ, антидроновых ружей, ПВО, сетка относится к пассивным средствам защиты. У нее нет электроники, ей не нужно питание, она не боится помех, подмены GPS-сигнала или перехода квадрокоптера на управление по оптоволокну. Сетка работает 24/7 в любую погоду.

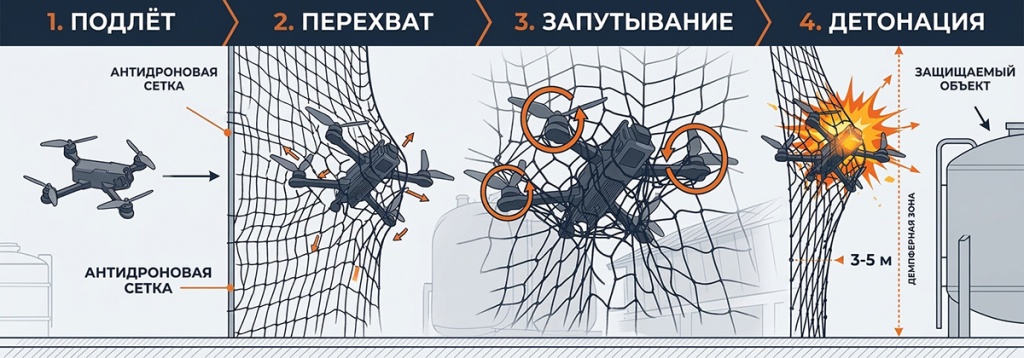

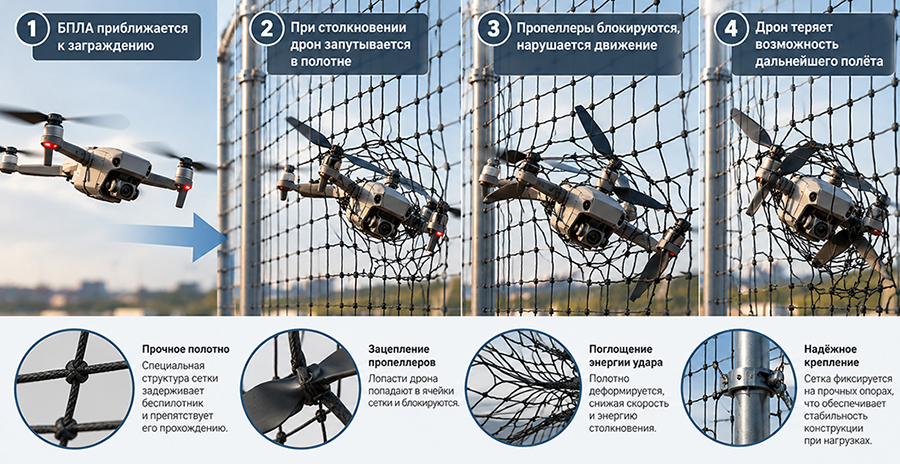

Основные принципы работы
- Запутывание пропеллеров: Ячейки сетки захватывают лопасти дрона, блокируя их вращение.
- Поглощение энергии: Эластичные материалы сетки гасят кинетическую энергию удара.
- Изменение траектории: Сетка отклоняет дрон от цели или заставляет его потерять управление.
- Срабатывание взрывателя: При ударе о сетку может произойти преждевременная детонация боевой части в безопасном месте.
В случае с более крупными БПЛА столкновение с сеткой может привести к переламыванию крыльев и преждевременной детонации боевой части на безопасном расстоянии. Ключевой фактор успеха – расстояние. Сеть натягивается в 2–5 метрах от защищаемого объекта. Дрон врезается в неё, запутывается или взрывается, а ударная волна и осколки не достигают цели.

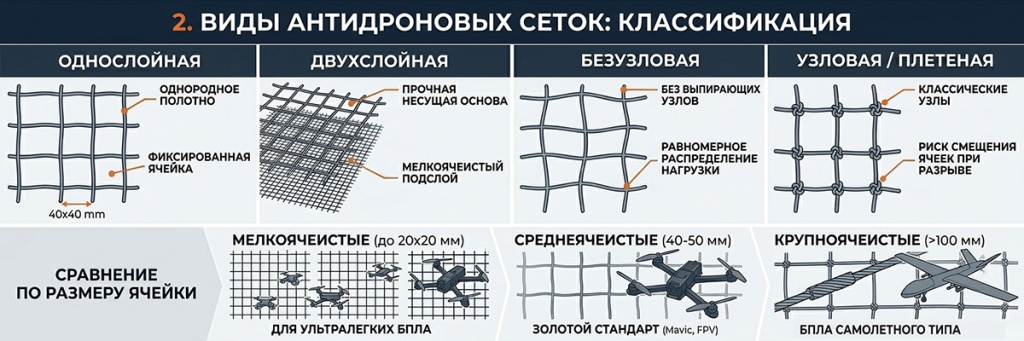

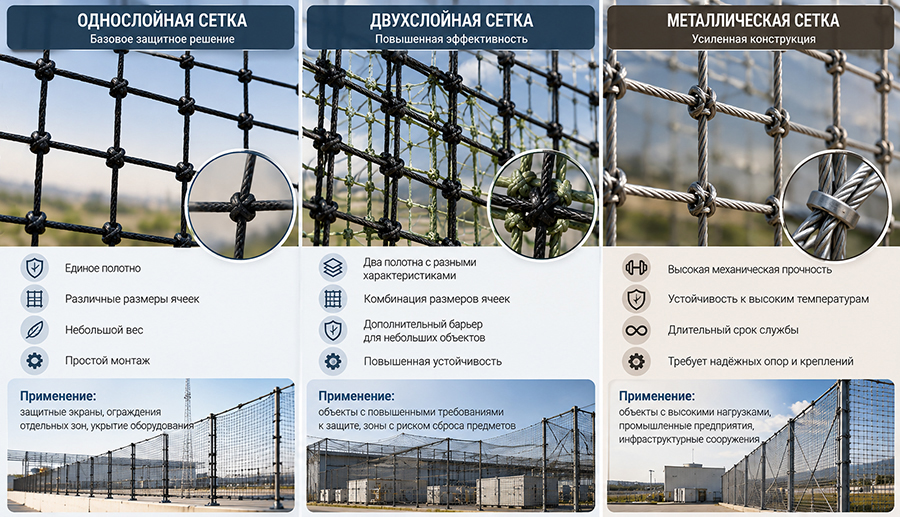

Виды антидроновых сеток и их особенности
На рынке представлено множество видов заградительных сетей. Чтобы не запутаться, разделим их по ключевым конструктивным признакам.
1. По структуре плетения и конструкции
- Однослойные высокопрочные сетки: Представляют собой однородное полотно с фиксированным размером ячейки (например, 20х20 мм, 40х40 мм, 45х45 мм). Однослойные сетки служат основной защитой от средних и крупных беспилотников.
- Двухслойные системы: Состоят из прочной несущей основы (с ячейкой 45х45 мм) и дополнительного мелкоячеистого подслоя (ячейки 20х20 мм, 1.5х10 мм и т.д.). Двухслойные сетки улавливает как сам дрон-камикадзе, так и мелкие сбрасываемые боеприпасы.
- Каркасные конструкции: Металлический каркас с натянутой сеткой устанавливается вокруг зданий, сооружений и других объектов. Каркас обеспечивает жёсткую фиксацию полотна, предотвращает его провисание и деформацию под ветровой нагрузкой.
- Безузловые сетки: Изготавливаются методом непрерывной экструзии или особого переплетения без выпирающих узлов. Нагрузка при ударе распределяется равномерно по всей длине нитей, а ячейки не сползают и не распускаются при локальном разрыве.
- Узловые / плетеные сетки: Классический вариант, где нити связываются узлами. Отличаются высокой эластичностью и хорошей ударной вязкостью, но при обрыве одной или нескольких нитей ячейка может поползти, что снижает локальную прочность. Они проще в ремонте.
2. По размеру ячейки
- Мелкоячеистые (до 20х20 мм): Предназначены для перехвата ультралегких дронов, микро-квадрокоптеров весом до 6 кг и скоростью до 60 км/ч, а также для улавливания сбросов с БПЛА.
- Среднеячеистые (40х40 мм – 50х50 мм): «Золотой стандарт» антидроновой защиты. В такую ячейку идеально проваливаются и заклинивают пропеллеры FPV-дронов и популярных коммерческих квадрокоптеров весом до 250 кг, и скоростью 60-200 км/ч
- Крупноячеистые (100х100 мм – 150х150 мм и более): Применяются как тяжелая несущая система из стальных тросов или силовой бечевки. Рассчитаны на остановку крупных крылатых БПЛА самолетного типа до 400 кг и скоростью 120-200 км/ч.
3. По наличию специальных добавок
- С антипиренами (самозатухающие): В состав полимера вводятся химические добавки, благодаря которым сетка не поддерживает горение и гаснет при удалении источника огня. Особенно важно для объектов с повышенными требованиями пожарной безопасности.
- С антистатиком: Предотвращают накопление статического электричества, которое возникает от трения ветра о нити сетки Это снижает риск искрообразования и загрязнения сетки пылью. Статический разряд может создавать помехи для чувствительной электроники.
- С УФ-стабилизатором: Защищают полимерные нити от разрушения под солнечными лучами, которое проявляется в виде потери эластичности и хрупкости. Сетка с УФ-защитой служит до 5–10 лет на открытом воздухе, теряя прочность значительно медленнее.

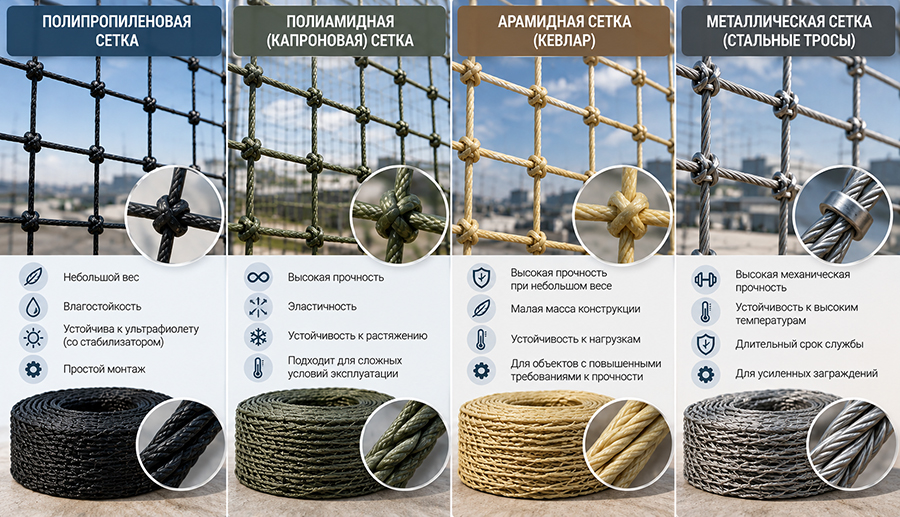

Материалы изготовления антидроновых сеток
Материал – один из главных параметров при выборе антидроновой сетки. Именно он определяет, насколько хорошо полотно выдерживает нагрузку, как долго служит и где может использоваться. Разберем основные варианты, используемые на практике.
1. Высокопрочный полипропилен
Самый популярный и сбалансированный материал для защиты от БПЛА. Полипропиленовые сетки получили широкое распространение благодаря сочетанию прочности и небольшого веса. Их выбирают для больших площадей, где важно не перегружать несущие конструкции.
- Плюсы: Легкость конструкции, нулевое водопоглощение (не намокает и не тяжелеет на морозе), высокая гибкость и амортизация, возможность обработки специальными добавками, удобство монтажа и невысокая цена.
- Минусы: Без антипиреновых добавок плавится при высоких температурах.
2. Полиамид / Капрон
Традиционный материал с великолепными прочностными характеристиками. Полиамидные сетки отличаются эластичностью и хорошей стойкостью к растяжению. Капроновые сетки часто применяются там, где важны компактность и высокая прочность нити.
- Плюсы: Высокая износостойкость, отличная стойкость к раздиру, способность выдерживать ударные нагрузки, хорошая амортизация удара, гибкость, устойчивость к деформации.
- Минусы: Впитывает влагу (до 3-5%), из-за чего зимой может обледеневать и утяжеляться, стоит дороже полипропилена.

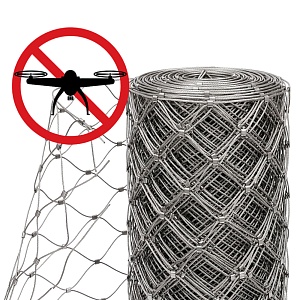

3. Стальной трос / Оцинкованная проволока
Металлические сетки и тросовые экраны применяются там, где требуется максимальная прочность и термическая стойкость. Арамидные волокна отличаются высокой прочностью при небольшом весе. Их используют в случаях, когда требуется усиленная защита.
- Плюсы: Не горит, выдерживает высочайшие нагрузки (до 500–1000 кг на секцию), устойчива к воздействию высоких температур.
- Минусы: Большой вес, требовательность к мощным несущим металлоконструкциям и фундаментам, трудоемкий монтаж, подверженность коррозии при повреждении оцинковки.
Сравнительная таблица материалов для антидроновых сеток
| Характеристика | Полипропилен | Полиамид (капрон) | Нейлон | Кевлар | Металл (сталь) |
|---|---|---|---|---|---|
| Прочность на разрыв | Средняя (8/10) | Высокая (9/10) | Высокая (9/10) | Максимальная (10/10) | Очень высокая (10/10) |
| Вес (лёгкость) | Очень лёгкая (10/10) | Лёгкая (9/10) | Средняя (7/10) | Лёгкая (8/10) | Тяжёлая (3/10) |
| Эластичность | Хорошая (8/10) | Отличная (9/10) | Хорошая (8/10) | Низкая (4/10) | Минимальная (2/10) |
| Устойчивость к УФ | Хорошая (7/10) | Средняя (5/10) | Высокая (8/10) | Высокая (8/10) | Отличная (9/10) |
| Влагостойкость | Отличная (9/10) | Хорошая (7/10) | Отличная (9/10) | Отличная (9/10) | Средняя (5/10) |
| Срок службы | Долговечная (8/10) | Долговечная (8/10) | Долговечная (8/10) | Очень долговечная (9/10) | Максимальная (10/10) |
| Цена за м² (ориентир) | 80–120 ₽ | 150–200 ₽ | 120–180 ₽ | 300–500 ₽ | 300–500 ₽ |
| Итоговый рейтинг | ⭐⭐⭐⭐⭐ (86) | ⭐⭐⭐⭐ (72) | ⭐⭐⭐⭐ (78) | ⭐⭐⭐⭐⭐ (85) | ⭐⭐⭐⭐ (84) |
От каких типов БПЛА защищает сетка, а где она бессильна?
Разные типы дронов требуют разного уровня защиты. Чтобы физическая защита работала эффективно, важно адекватно оценивать возможности оборудования и физику столкновений. Рассмотрим эффективность антидроновых сеток против основных типов беспилотников.
1. Эффективно защищает от:
- FPV-дронов камикадзе: Сетка с ячейкой 40х40 или 45х45 мм останавливает FPV-дрон со 100% вероятностью. Винты мгновенно путаются в нитях, дрон теряет ориентацию и зависает в сети, не долетая до цели. А при детонации взрывается на безопасном расстоянии.
- Коммерческих квадрокоптеров (DJI Mavic, Autel): Легкие и средние дроны застревают в сетке без шансов вырваться. Даже если аппарат продолжает подавать питание на двигатели, он не может сдвинуться с места, а удержание тяги приводит к разрядке аккумулятора.
- Сбрасываемых боеприпасов: Двухслойные сетки с мелкой ячейкой (20х20 мм или подслоем 1.5х10 мм) задерживают сброшенные гранаты и мины, не давая им упасть на крышу, технику или людей. Мелкая ячейка не пропускает даже небольшие предметы.
2. Требует усиленных конструкций:
- Крупные БПЛА самолетного типа (Ланцет, Зала, БПЛА-крылья): Обладают высокой массой (от 10 до 50 кг) и скоростью до 100–150 км/ч. Обычные легкие полимерные сетки могут быть пробиты за счет высокой кинетической энергии. Для защиты от таких аппаратов применяют многослойные системы из тяжелых полимерных сетей высокой плотности или стальных тросов на мощных мачтах-растяжках.
3. Ограниченно эффективно / Не защищает:
- Тяжелые крылатые ракеты и тяжелые БПЛА (весом от 100-200 кг на высокой скорости): Сетка не способна сдержать подобную массу – требуется полноценная система ПВО и железобетонные укрытия.
- Термитные и зажигательные заряды (при использовании обычных сеток): Если сетка сделана из обычного полимера без антипирена, зажигательный снаряд расплавит ее за секунды. В таких зонах обязательно использование огнестойких сеток.
| Тип БПЛА | Вес | Скорость | Эффективность сетки |
|---|---|---|---|
| FPV-дроны («Оса», «Пиранья») | до 6 кг | до 150 км/ч | Высокая – запутываются в сетке |
| Квадрокоптеры (Mavic, DJI) | до 9 кг | до 90 км/ч | Высокая – винты застревают в ячейках |
| БПЛА типа «Ланцет» | до 12 кг | до 110 км/ч | Высокая – сетка толщиной нити 5–6 мм останавливает дрон |
| Самолётные БПЛА (размах крыльев 1–5 м) | до 90 кг | 60-120 км/ч | Средняя – только усиленные стальные и тросовые системы |
| Тяжёлые БПЛА («Бобер», «Лютый») | 150-200 кг | 120-160 км/ч | Ограниченная – требуются специальные усиленные сетки |
| БПЛА-камикадзе типа «Шахед» | до 400 кг | до 200 км/ч | Низкая – требуются комплексные решения |

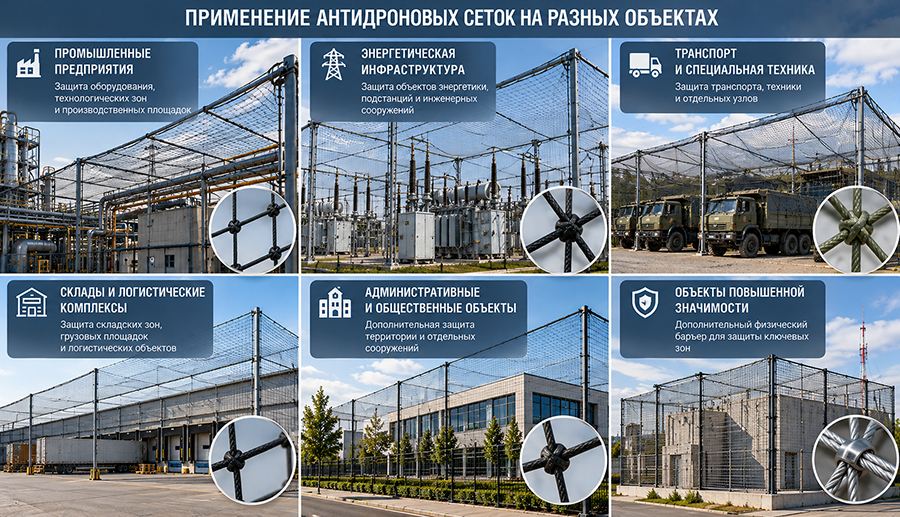

Сферы применения: от НПЗ до частных домов
Сетка от БПЛА универсальна благодаря своей модульности, легкости и доступной цене. Вот основные сферы, где она используется сегодня:
- Промышленные предприятия и НПЗ: Защита нефтерезервуаров, ректификационных колонн, газораспределительных станций, трансформаторных подстанций и цехов. Сетки натягиваются на пространственные металлокаркасы вокруг критических узлов.
- Автотехника и спецтранспорт: Защита грузовиков, спецтехники, микроавтобусов от атаки FPV-дронов с воздуха и сзади. Натяжение сетки на сваренный каркас над кабиной и кузовом кустарно или промышленно («мангалы») спасет множество жизней.
- Объекты социальной и гражданской инфраструктуры: Мосты, водоканалы, дороги, склады логистических комплексов, административные здания, школы, больницы, детские сады, остановки общественного транспорта.
- Частный сектор и жилые дома: Владельцы загородных домов натягивают антидроновые сетки над крышами, открытыми террасами, гаражами и бассейнами для защиты имущества и обеспечения приватности от дронов-шпионов.
- Мероприятия: Стадионы, концертные площадки, места массового скопления людей.

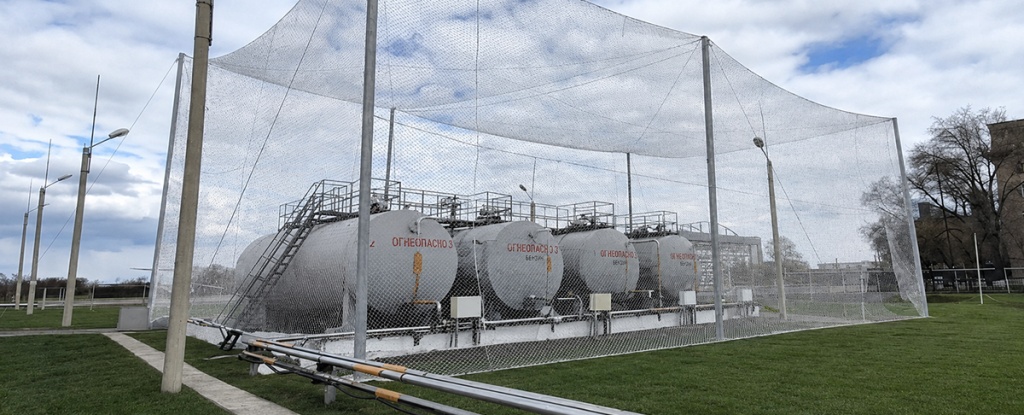

Антидроновая сетка над объектом инфраструктуры – пример пассивной защиты от БПЛА
Способы установки
В зависимости от объекта и условий применяются разные способы монтажа сетки. Выбор метода установки зависит от типа защищаемой территории, доступных опор и необходимости мобильности конструкции.
- На опоры: Сетка крепится на существующие столбы, деревья или специальные конструкции.
- На каркас: Используется металлический каркас, который устанавливается вокруг объекта.
- В виде туннелей: Сетка натягивается над дорогами и маршрутами движения техники.

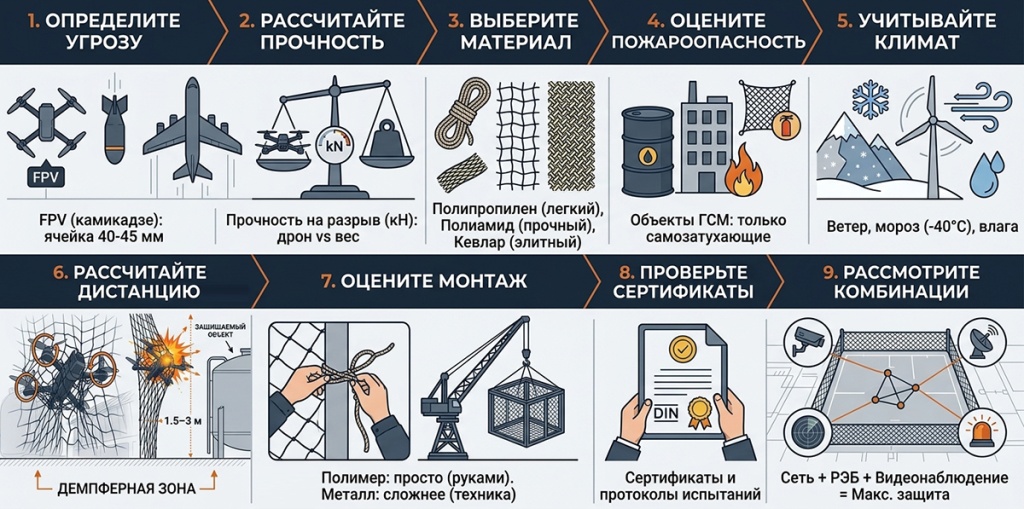

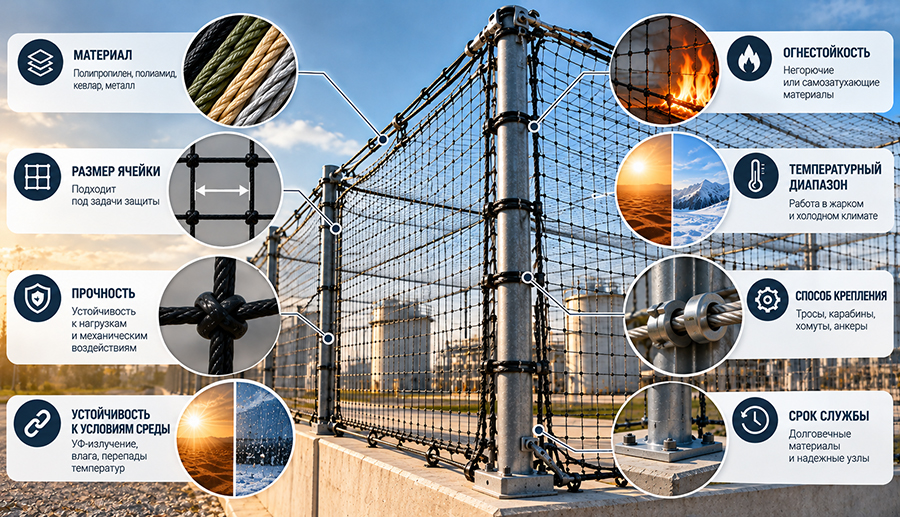

Как правильно выбрать антидроновую сетку: пошаговый чек-лист
Чтобы не выбросить деньги на ветер и получить надежный рубеж обороны, при выборе руководствуйтесь следующим алгоритмом:
1. Определите тип угрозы:
- Если главный риск FPV-дроны камикадзе: выбирайте полипропиленовую сетку с ячейкой 40х40 или 45х45 мм и плотностью 100–150 г/м².
- Если есть риск сброса мелких взрывных устройств: берите двухслойную кольчужную сетку со специальным подслоем.
- Если возможна атака тяжелых БПЛА: комбинируйте тросовый каркас с силовой сеткой.
2. Рассчитайте необходимую прочность
- Учитывайте вес и скорость потенциального БПЛА. Чем тяжелее и быстрее дрон, тем выше должна быть разрывная нагрузка сетки.
- Для FPV-дронов достаточно нагрузки 9–12 кН/м, для тяжелых самолётных БПЛА от 20 кН/м и выше.
3. Выберите материал
- Полипропилен – для мобильных и временных решений: лёгкий, дешёвый, не боится влаги.
- Полиамид (капрон) – для усиленной защиты: прочнее полипропилена, лучше держит удар.
- Металл или кевлар – для стационарных объектов с высокими требованиями к прочности и долговечности.
4. Оцените пожароопасность объекта:
- Для объектов нефтегазового сектора, АЗС, складов ГСМ выбирайте только самозатухающие сетки с антипиренами.
- Для обычной техники или бытовых построек подойдет стандартная УФ-стабилизированная сетка.
5. Учитывайте климатические условия и ветровую нагрузку:
- В регионах с сильными ветрами отдавайте преимущество сеткам с ячейкой 40х40 мм и более – у них минимальная парусность.
- Обратите внимание на морозостойкость (стандарт хорошей сетки – эксплуатация от -40°C до +60°C или даже -50°C).
- Для регионов с высокой влажностью выбирайте полимерные сетки, которые не впитывают воду и не теряют прочность.
6. Рассчитайте дистанцию от сетки до объекта:
- Сетка не должна лежать вплотную на защищаемой поверхности! Минимальный отступ (демпферная зона) должен составлять 1,5–3 метра. Это нужно для того, чтобы при детонации заряда на сетке ударная волна и кумулятивная струя не повредили основной объект.
7. Оцените простоту монтажа и обслуживания
- Лёгкие полимерные сетки можно установить быстро, без специального оборудования и тяжёлой техники.
- Металлические и тросовые системы требуют профессионального монтажа с использованием кранов и лебёдок.
- Учитывайте ремонтопригодность: узловые сетки легче чинить в полевых условиях, безузловые – надёжнее при локальных повреждениях.
8. Проверьте сертификаты и испытания
- Убедитесь, что сетка прошла испытания и соответствует стандартам (например, DIN 66399 или отраслевым ТУ).
- Наличие сертификатов и протоколов испытаний – гарантия, что сетка действительно выдержит заявленную нагрузку.
9. Рассмотрите комбинированные решения
- Сочетание сетки с системами РЭБ, видеонаблюдения и обнаружения дронов даёт комплексную защиту.
- Сетка – это последний рубеж, который сработает, даже если электроника дала сбой.
Статистика и практические примеры из жизни
Статистика применения сеток от БПЛА подтверждает их высокую эффективность. По данным из открытых источников, за последние несколько месяцев с помощью сеток удалось предотвратить сотни атак на военную технику и гражданскую инфраструктуру.
Пример 1. Защита промышленных объектов
Сетки активно применяются для защиты НПЗ и других промышленных объектов. Разработаны специальные системы, выдерживающие удар макета дрона весом 88 кг, сброшенного с высоты 20 м (энергия удара – более 17 кДж).
Пример 2. Защита логистических маршрутов
В одном из регионов военные построили более 200 км антидроновых туннелей вдоль дорог. Один из таких туннелей защищает трассу длинной 6,5 км. Военные подтверждают: раз в неделю происходит случай, когда дрон врезается в сетку и детонирует, спасая транспорт и людей.
Пример 3. Защита социальных объектов
В приграничных регионах закупили сотни тысяч квадратных метров антидроновой сетки для защиты школ, детских садов, больниц, стадионов и многоквартирных домов.

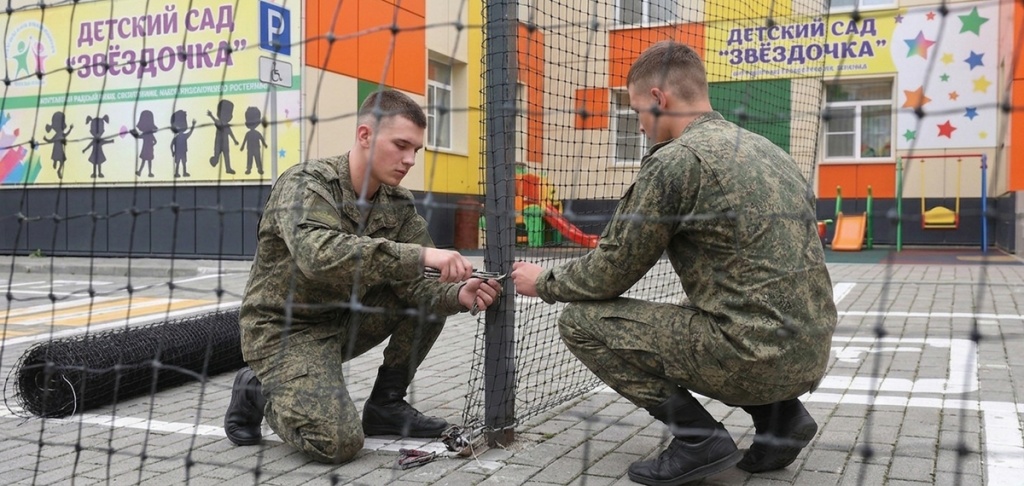

Применение антидроновой сетки для защиты детских садов в Белгороде
Часто задаваемые вопросы
Может ли сетка защитить от дрона со взрывчаткой?
Да, и это один из главных эффектов. Дрон взрывается при столкновении с сеткой, на безопасном расстоянии от цели. Сетка гасит ударную волну и задерживает осколки.
Какую сетку выбрать для защиты загородного дома?
Для частного дома подойдут лёгкие полиамидные или полипропиленовые сетки на металлическом каркасе. Их достаточно для защиты от небольших FPV-дронов и квадрокоптеров.
Можно ли установить сетку своими руками?
Да, для мобильных конструкций достаточно простых материалов – труб, арматуры или даже деревьев. Сеть крепится верёвками или стяжками.
Какой срок службы у антидроновой сетки?
Срок службы зависит от материала и условий эксплуатации. Полипропиленовые и нейлоновые сетки служат 3–5 лет, стальные до 10 лет и более.
Какой размер ячейки и материал сетки лучше выбрать?
Какой размер ячейки и материал сетки лучше выбрать? Универсального размера нет: чем меньше объект защиты и выше требования — тем мельче ячейка. По материалу: полимерные сетки легче и проще в монтаже, металлические — жестче и прочнее. Выбор зависит от конкретной задачи.
Можно ли использовать рыболовную сеть вместо антидроновой?
Нет, настоятельно не рекомендуется! Обычные маскировочные и рыболовные сети не рассчитаны на динамический удар тяжелого предмета (дрон весом 1.5–5 кг на скорости до 100 км/ч). Они легко рвутся, не имеют УФ-стабилизации и мгновенно вспыхивают при малейшей искре. Специальная антидроновая сетка изготавливается из высокопрочных ориентированных полимеров и проходит испытания на разрыв.
Как сетка переносит зиму, снег и обледенение?
Качественные полипропиленовые сетки с ячейкой 40х40 мм или 45х45 мм практически не удерживают снег – он осыпается сквозь ячейки. Полипропилен не впитывает воду, поэтому не тяжелеет от наледи. Рабочий температурный диапазон большинства сеток – от -40°C до +60°C (а некоторых – от -50°C).
Нужно ли менять сетку после попадания дрона?
Зависит от характера повреждений. Безузловые сетки хороши тем, что при локальном разрыве нескольких ячеек остальное полотно не распускается. Поврежденный участок можно легко отремонтировать (залатать) при помощи ремкомплекта или куска аналогичной сетки, сшив нитями. Полная замена требуется только при массивном разрушении несущего полотна.
Портит ли сетка внешний вид здания или территории?
Современные полимерные сетки выпускаются из бесцветных, черных или защитно-зеленых нитей. Бесцветная сетка практически незаметна с расстояния 15–20 метров и не перекрывает дневной свет.
Заключение и рекомендации
Сетка от дронов – это простая, эффективная и экономически оправданная пассивная защита, которая способна предотвратить колоссальный ущерб от атак беспилотников. Выбирая правильный тип полотна, размер ячейки и соблюдая технологию монтажа, вы создаете надежный барьер для своего объекта.
При выборе сетки учитывайте тип угрозы, материал, конструкцию и условия эксплуатации. Для мобильных решений подходят лёгкие полимерные сетки, для стационарных объектов – металлические и усиленные системы.
Если вы ищете надёжную защиту от БПЛА для своего объекта, выбирайте проверенные решения. В компании Детектор Системс представлен широкий ассортимент антидроновых сеток – от лёгких полипропиленовых до усиленных металлических и кевларовых. Если вам нужна помощь в выборе или консультация – мы поможем разобраться и подобрать решение именно для вашего объекта.
