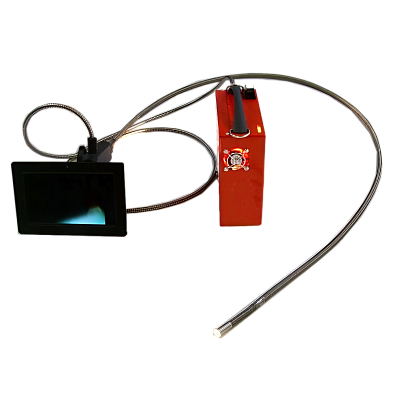

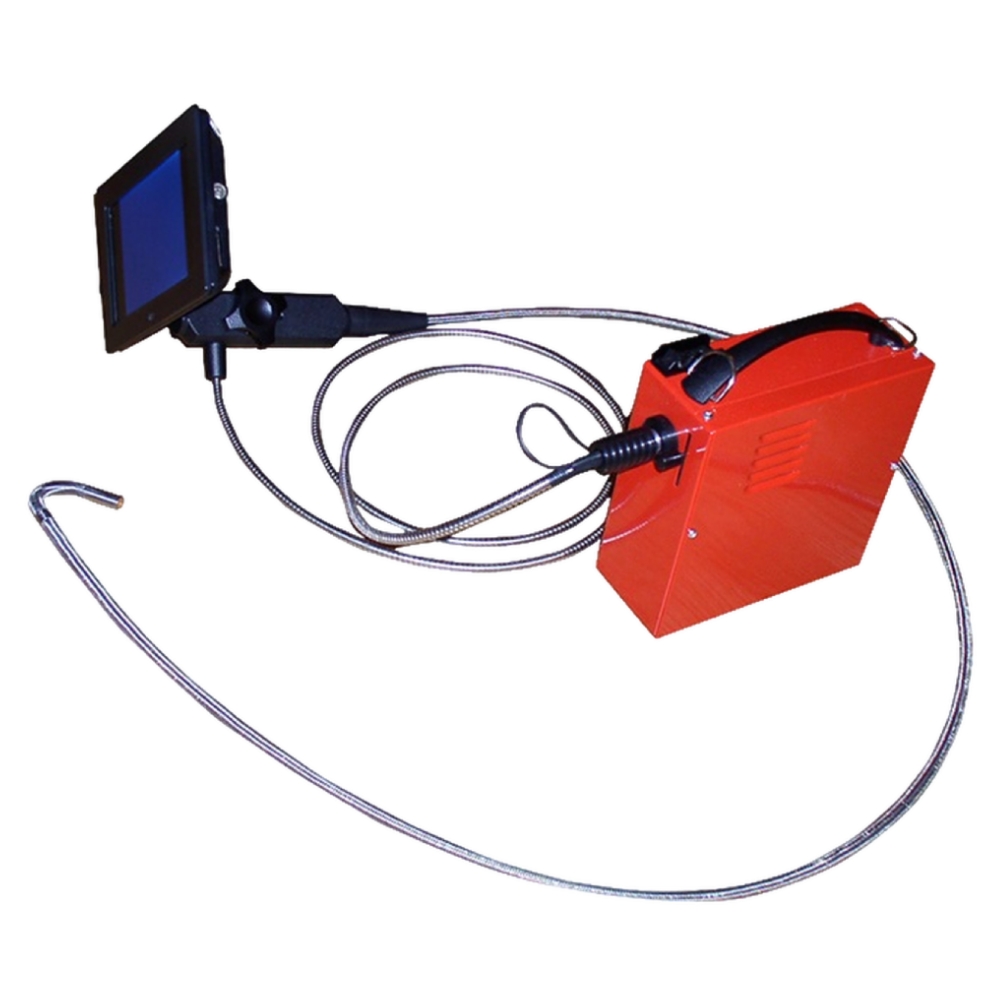

Видеоэндоскоп ВСГ 10-1,5-2
Основные особенности видеоскопов серии ВС
-
Изображение– цветная CCD-матрица с разрешением 440000 точек.
-
Малые габариты и вес – изделие является мобильным, его вес составляет не более - 1,5 кг.
-
Возможность эксплуатации прибора в полевых условиях – автономный источник питания на основе аккумулятора 12 В.
-
Возможность документирования – при использовании совместно с изделием видеорегистратора (опция) вся информация, отображающаяся на экране монитора может быть задокументирована.
Назначение
Видеоскоп предназначен для осмотра внутренних полостей контролируемых изделий и объектов в труднодоступных местах. Видеоскоп может быть использован в газовой и нефтяной промышленности, энергетике, металлургии, авиации и железнодорожном транспорте, автомобильной и строительной технике, архитектуре и строительстве, водоснабжении и канализации, службах безопасности и охраны и прочих областях деятельности, включая решение задач технической диагностики и скрытого наблюдения
Климатическое исполнение видеоскопа УХЛ - 4 по ГОСТ 15151.
В видеоскопе использован специально разработанный малогабаритный телевизионный тракт, обеспечивающий возможность получения высококачественного цветного изображения. Стандартный видеосигнал поступает непосредственно с видеокамеры изделия, находящейся на дистальном конце, подается на монитор (видеорегистратор).
В качестве источника света в дистальном конце установлен малогабаритный осветитель, позволяющий оператору наблюдать четкое и яркое изображение в неосвещенных объемах.

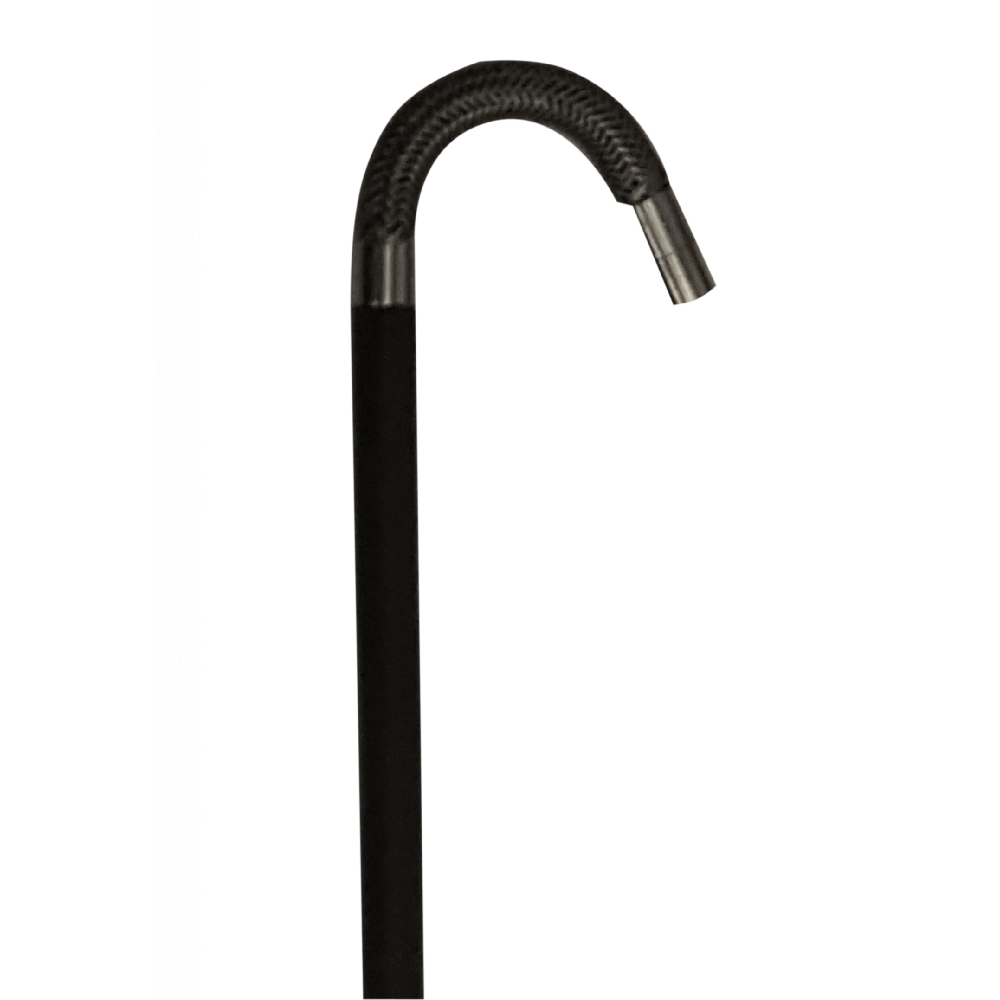

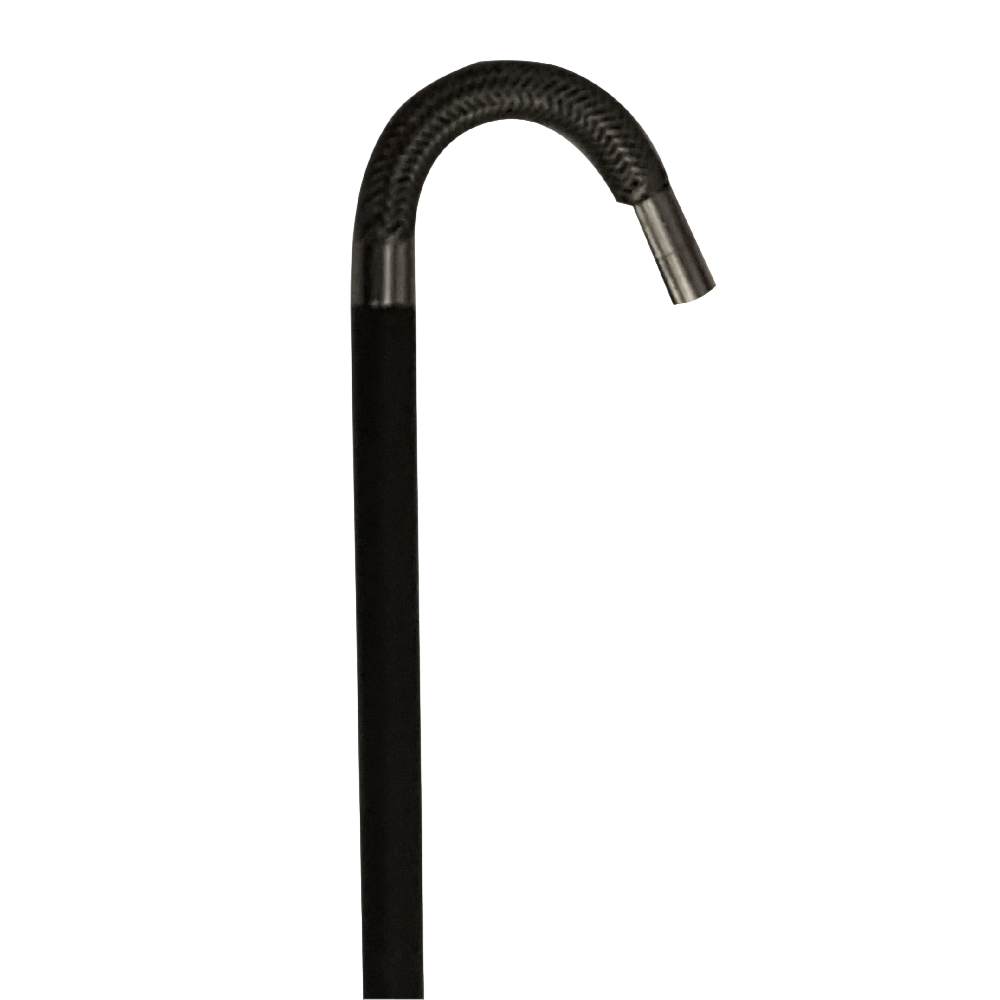

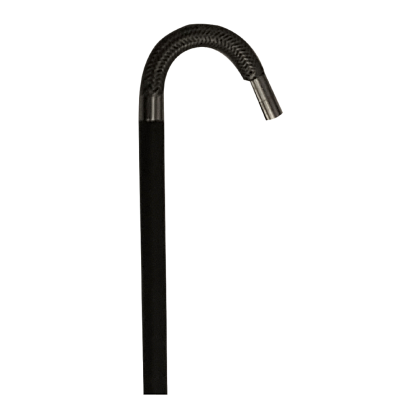

Полужесткий тубус в районе дистальной части видеоскопа позволяет с одной стороны избежать его провисания в различных объемных полостях, а с другой - придать ему форму наиболее удобную для произведения досмотра труднодоступных мест.
Устройство и принцип работы видеооскопа:

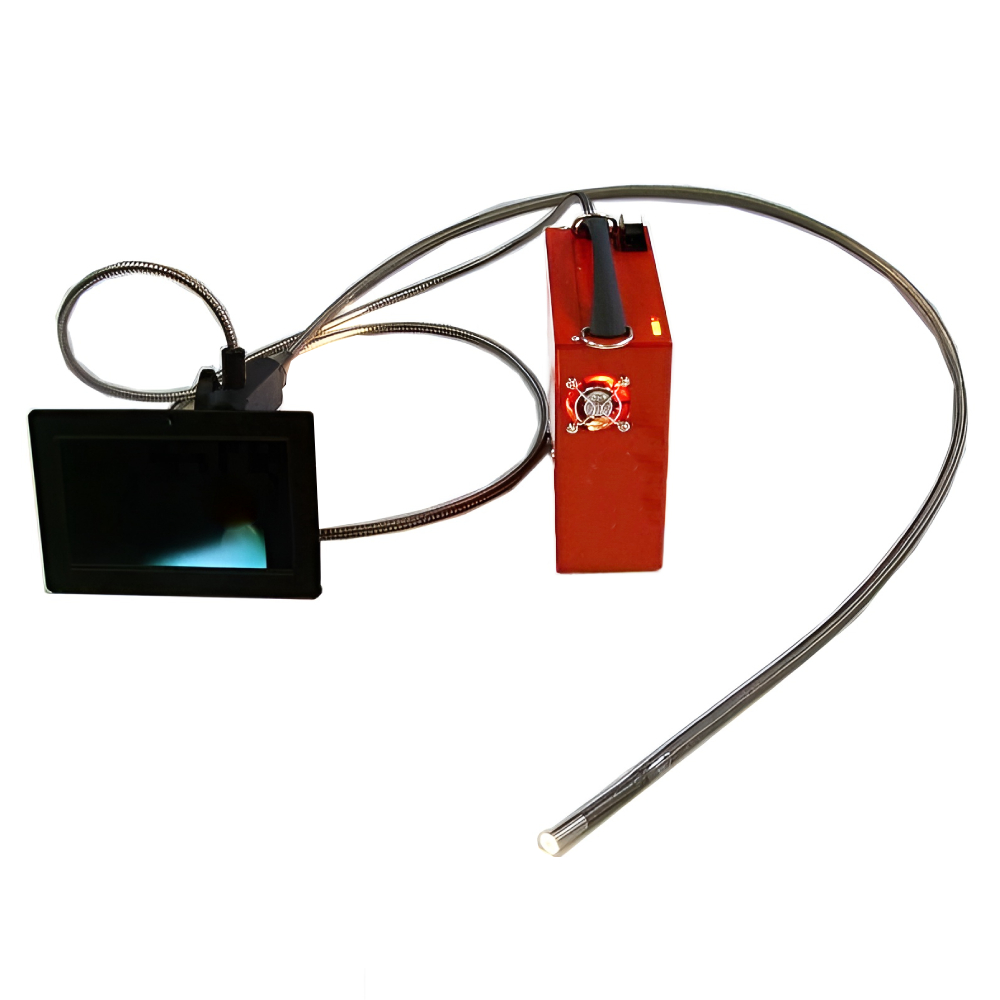

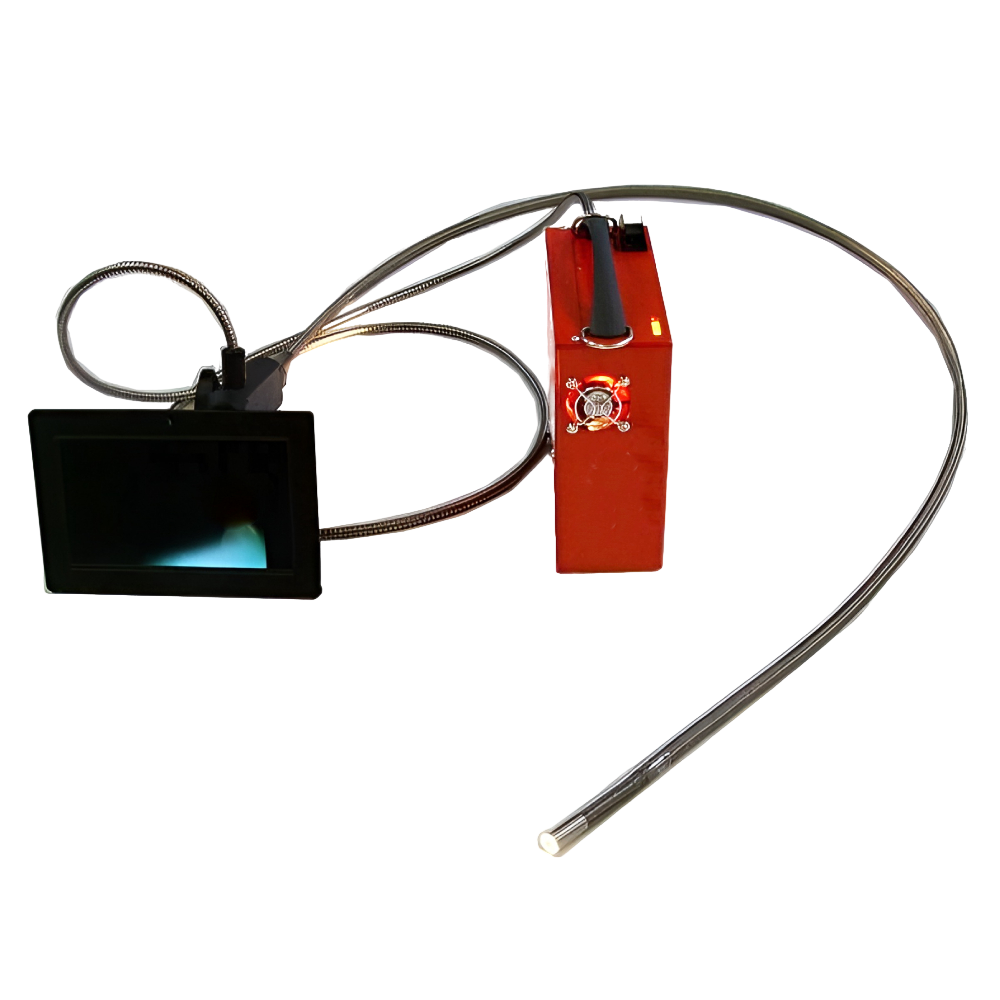

Видеоскоп представляет собой волоконно-оптический прибор, устройство которого показано на рисунке. Изделие состоит из камеры, монитора, дистальной части, погружаемой части и корпуса. Погружаемая часть представляет собой гибкую оболочку, внутри которой уложен волоконно-оптический жгут для передачи светового потока, создающего необходимый уровень освещенности исследуемого объекта.
Принцип работы видеоскопа состоит в следующем. Исследуемый объект или пространство подсвечиваются источником света, расположенным на конце дистальной части прибора. Объектив формирует изображение на цветную CCD-матрицу. Полученное изображение преобразуется в высокочастотный аналоговый сигнал, который по проводам поступает на монитор.
Питание изделия осуществляется от встроенной в блок питания аккумуляторной батареи (АБ), закрытого типа с напряжением 12 В. Зарядка производится с использованием зарядно-сетевого блока, который входит в комплект поставки.
В качестве источника света в видеоскопе используется лампа PHILIPS 6853 мощностью 75 Вт и напряжением питания 12В. Свет от лампы подводится к дистальному концу видеоскопа при помощи световодного жгута.
Возможные модификации и их параметры:
|
Наименование |
Диаметр рабочей части, мм |
Длина рабочей части, мм |
Угол поворота дистальной части направления наблюдения |
|
Гибкие видеоскопы с автономным питанием |
|||
|
ВС 6-1,5-1 |
6 |
1500 |
180 вверх-вниз/прям |
|
ВС 6-1,5-2 |
8 |
1500 |
180 вверх-вниз, влево-вправо/прям |
|
ВС 10-1,5-1 |
10 |
1500 |
180 вверх-вниз/прям |
|
ВС 10-1,5-2 |
10 |
1500 |
180 вверх-вниз, влево-вправо/прям |
|
ВС 12-1,5-1 |
12 |
1500 |
180 вверх-вниз/прям |
|
ВС 12-1,5-2 |
12 |
1500 |
180 вверх-вниз, влево-вправо/прям |
|
МАВР 1АР605 |
Автономный мобильный аудио-видеорегистратор |
||
|
Источники света |
|||
| ОВ-220 |
Перемен. 220 В, лампа Philips, 75 Вт |
||
| ОВ-220/12 |
Перемен. 220 В, постоян. или перемен. 12 В (в т.ч. автомобильный аккумулятор), лампа Philips, 75 Вт |
||
|
ОАК-2 + ЗУ2 |
Аккумуляторный, лампа Philips, 75 Вт |
||
| Основные характеристики: | |
| Длина зонда | 1,5 м |
| Диаметр зонда | 6-12 мм (вариации) |
| Угол зрения | 70 град |
| Для смартфона | нет |
| Управляемый зонд | да |
| Угол отклонения зонда | 180 град |
| Монитор | да |
| Подсветка |
Осветитель ОАК-2 , ОВ 220, ОВ220/12 Мощность источника света 75 Вт Источник света лампа PHILIPS 6853 FO 12V, 75 W |
| Запись видео | да |
| Оптика | - |
| Видеокамера | сolorCMOS 1/5 “, видеорегистратор (опционально) |
| Мониторинг | монитор SONYSN-804, изображение – цветная CCD-матрица с разрешением 440000 точек |
| Электропитание | АКБ 12 В |
| Насадки для извлечения | нет |
| Габариты и вес комплекта: | |
| Вес | 1,5 кг |
| Длина | не указано |
| Ширина | не указано |
| Толщина | не указано |
| Заводские данные | |
| Условия эксплуатации (t, влаж) | от -10 до 45°С |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Дополнительная техническая информация: | |
| Освещенность плоскости отстоящей от дистального конца видеоскопа на расстояние 50 мм при работе с аккумуляторным переносным осветителем ОАК-2 | не менее 1700 лк |
| Длина световода освещения | не менее 1500 мм |
| Отличия видеокамер у разных моделей эндоскопа: | |
| ВС 12-1,5 | ВС 6-1,5, ВС 10-1,5 |
| 1/4" Color CMOS Camera | 1/5"/ 1/6"Color CMOS Camera |
| Видеосистема: NTSC/PAL | Видеосистема: NTSC/PAL |
| Количество эффективных пикселей: 510X480 | Количество эффективных пикселей: 366х288 |
| Система сканирования: 2:1 чересстрочная развёртка | Система сканирования: 2:1 чересстрочная развёртка |
| Синхронизация: INTERNAL-внутренняя | Синхронизация: INTERNAL-внутренняя |
| Разрешение (ТВ линии): 380 TVLINE | Разрешение (ТВ линии): 240 TVLINE |
| Соотношение сигнал/шум: < 48dB | Соотношение сигнал/шум: < 48dB |
| Минимальная освещенность (люкс): 2LuxatF1.2 | Минимальная освещенность (люкс): 2LuxatF1.2 |
| Электронный затвор: 1/50-1/100000 | Электронный затвор: 1/50-1/57000 |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
| Наименование | Количество |
| Видеоскоп | 1 шт. |
| Осветитель | 1 шт. |
| Зарядное устройство | 1 шт. |
| ЗИП (лампа –1 шт.) | 1 шт. |
| Футляр упаковочный | 1 шт. |
| Паспорт | 1 шт. |
| Видеорегистратор | опционально |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
