НОРКА 120 очень удобна и проста в эксплуатации, быстро переводится в рабочее состояние. От оператора не требуются специальные знания в области рентгеновского контроля для работы с комплексом. Используемые в комплексах микрофокусные излучатели позволяют выявлять в контролируемых объектах включения с очень тонкой структурой (например, проводники толщиной 15-25 мкм, детали детонаторов и т.д.).

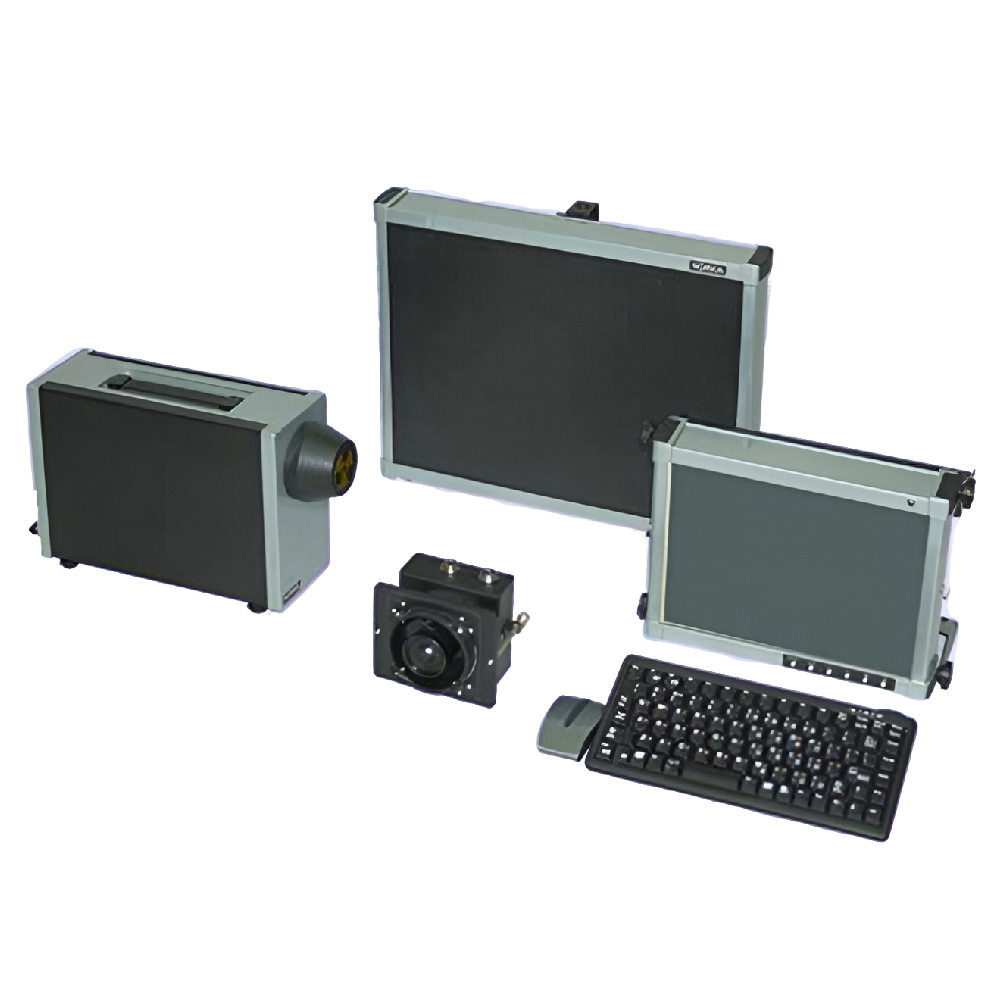

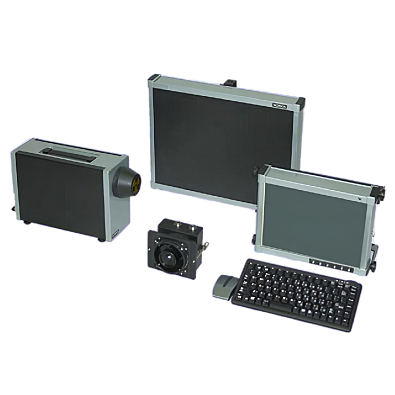

Использован модульный принцип построения. В состав комплекта могут входить различные излучатели, преобразователи и блоки управления. По желанию заказчика можно подобрать конфигурацию системы, наилучшим образом отвечающую его требованиям.
Преимущества установки НОРКА 120
Основным преимуществами микрофокусных излучателей по сравнению с импульсными (используемыми в системах типа "Шмель", "Vidisco", "Inspector", Арина) и сильноточными аппаратами является возможность получения изображений отдельных областей контролируемого объекта с большим геометрическим увеличением (4..12раз). Данные излучатели позволяют плавно регулировать высокое напряжение для достижения наилучшей выявляемости посторонних включений при контроле объектов разной толщины (что невозможно при использовании импульсных аппаратов с фиксированной энергией излучения).

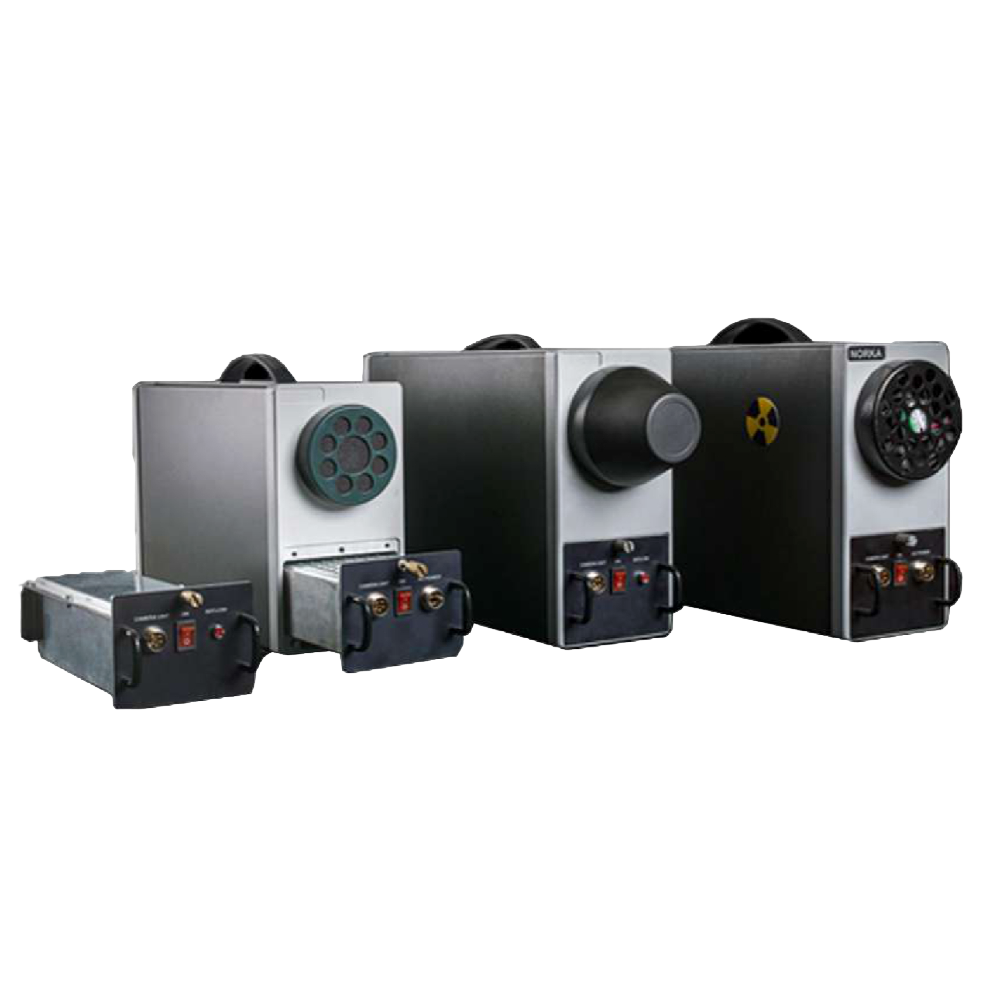

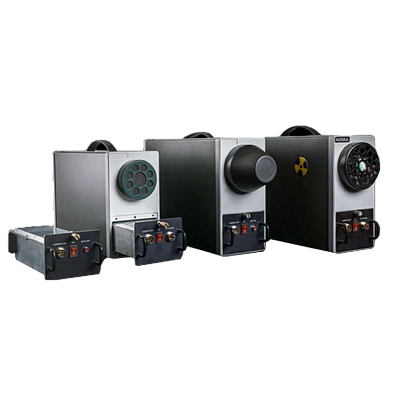

Несмотря на небольшую выходную мощность излучения (8Вт для РИ-100М и 30Вт для РИ-150М), максимальная толщина объекта контроля составляет для указанных излучателей 40 и 70мм соответственно. Ресурс рентгеновской трубки составляет 300час., что позволяет сделать не менее 150000 снимков. Конструкция излучателя позволяет производить замену рентгеновской трубки без применения специального вакуумного оборудования. В излучателях могут использоваться трубки с торцевым, панорамным и боковым выходом пучка излучения.

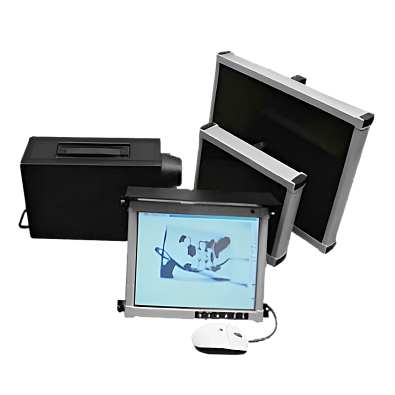

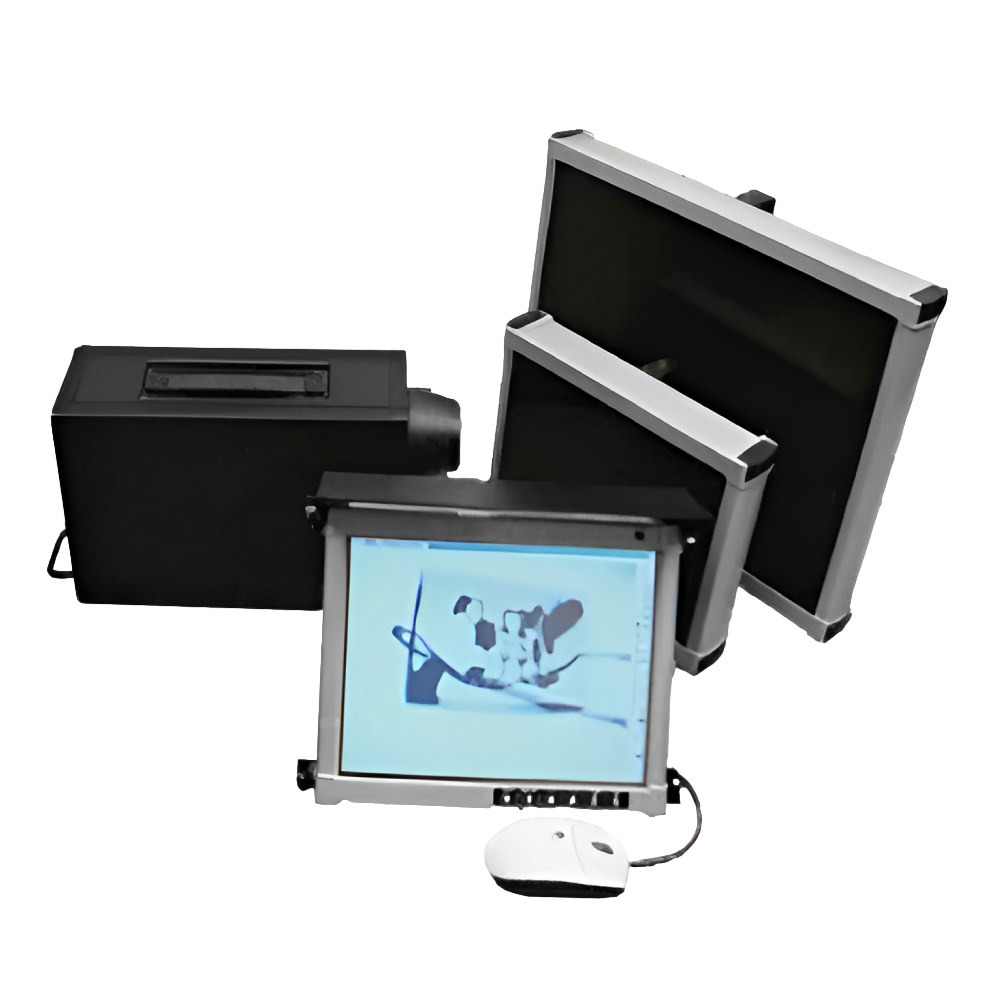

Установка может комплектоваться различными блоками управления (БУ-4 или БУ-5), отличающимися размерами монитора и емкостью памяти изображений. БУ-4 и БУ-5 имеют 12" и 15" TFT-дисплеи, соответственно, компактные размеры, большую емкость памяти, позволяющую хранить до 30000 изображений со звуковыми комментариями.

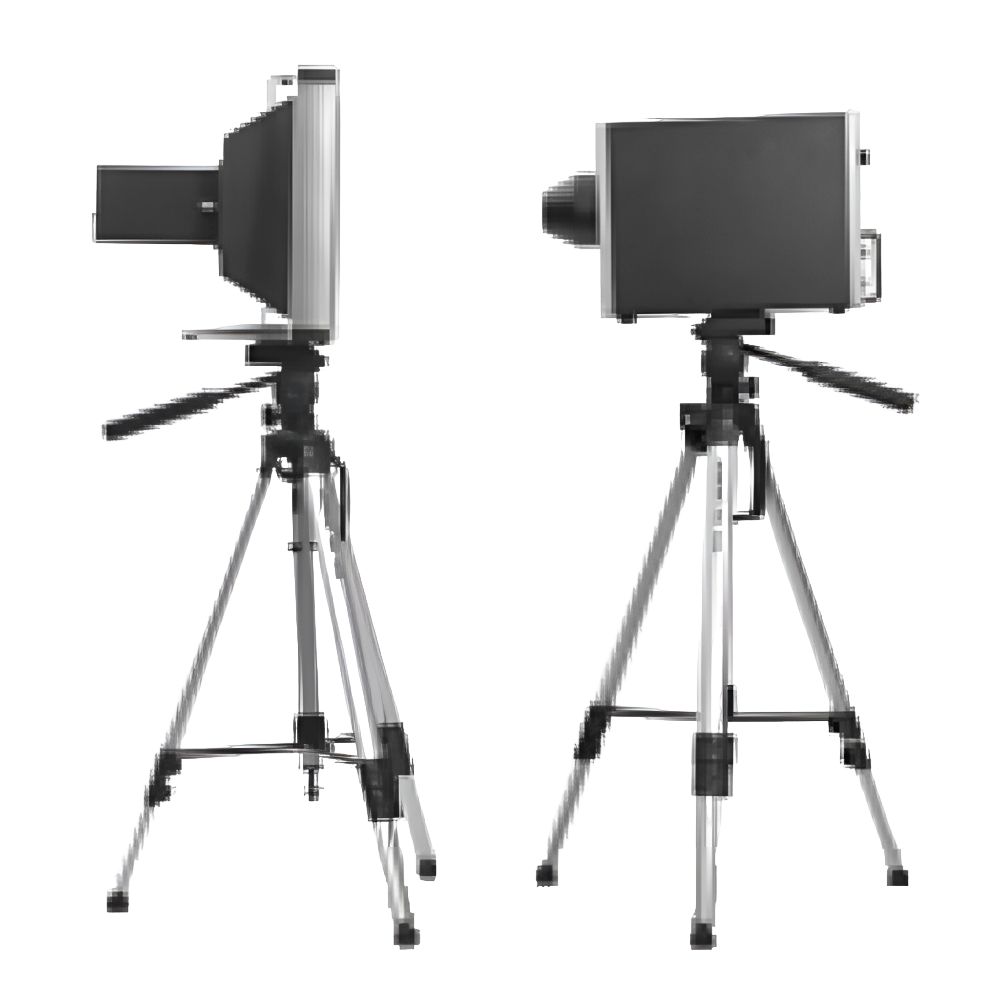

Установка комплектуется сменным блоком телекамеры, который может стыковаться с любым из трех преобразователей (250х190 мм, 300х400мм и 410х550 мм). Применение конкретного преобразователя обусловлено габаритами контролируемого объекта и требуемым пространственным разрешением. В комплект поставки могут входить один, два либо несколько преобразователей.
Рентгенотелевизионная установка «Норка» получала сертификат соответствия требованиям постановления Правительства № 969. Полученный сертификат удостоверяет, что прибор может применяться на всех объектах транспортной инфраструктуры с целью обеспечения безопасности.
Основные характеристики: | |
Размер туннеля |
РНТГ преобразователь: Блок телекамеры СКБ -3Д 1280×1024 Конвертер, поле обследования "ПР-4" - 190х250 мм ПР-3040 - 300х400 мм - 14 бит "ПР-6" - 410х550 мм |
Исполнение | мобильная |
Ракурсы (кол-во лучей) | 1 |
Конвеерная | нет |
Разрешающая способность | 50 мкм |
Проникающая способность | по Al 60 мм |
Автоматическое распознавание опасных материалов / веществ | с разделением веществ в соответствии с их типом и автоматическим выделением подозрительных областей на изображении |
Цветовое кодирование материалов | да |
С низким конвейером | - |
Сертиф.соотв.ПП РФ №969 | - |
Габариты и вес: | |
Вес | 30 кг |
Длина | зависит от преобразователя, см. комплектацию |
Ширина | - |
Высота | - |
Заводские данные: | |
Гарантия | 12 мес |
Эксплуатационные характеристики |
от -20 С до +50 C Относительная влажность воздуха При температуре +35 C - до 90% (без конденсата) |
Страна-производитель | Россия |
Особенности модели: | |
Конвейер | нет |
Монитор |
Ноутбук-трансформер: Размер экрана не менее 12 дюймов Объем памяти не менее 30 000 снимков; Ресурс батареи до 40 снимков (Pb – аккумулятор), до 120 снимков (Lion-аккумулятор) Производительность контроля до 60 снимков/час |
Физические хар-ки |
Максимальное анодное напряжение 120 кВ Размер фокусного пятна 600 мкм |
Дополнительные хар-ки | Режим работы рентгеновского аппарата Повторно-кратковременный с длительностью экспозиции от 8 до 20с. |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ППР4664/ППР4632 | ПД3543 |
Рабочее поле (ШхВ), мм | 320х460 | 356х427 |
Тип преобразователя | сканирующий | матричный |
Глубина оцифровки, бит | 16 | 14 |
Производительность, снимков/мин | до 6 | до 8 |
Дальность связи по беспроводному каналу, м | до 50 | 50 |
Минимальный диаметр выявляемой медной проволоки, мм | 0,06 | 0,05 |
Пространственное разрешение, пар линий/мм | 1,4 | 3,4 |
Масса, кг | 7/5,5 | 3,2 |
Габаритные размеры (ДхШхВ), мм | 454×468×33 (59) | 383х460х15,5 |
В комплекте: | ||
Блок управления на базе ноутбук-планшет | 1 шт. | |
"РИ-120"-Рентгеновский излучатель острофокусный 120кВ | 1 шт. | |
"СКБ-5"-Цифровой сменный камерный блок | 1 шт. | |
"ПР-3040"-Преобразователь рентгеновского изображения 400х300 мм. | 1 шт. | |
"БАП-120"- Аккумуляторный блок питания в комплекте с зарядным устройством | 1 шт. | |
Специальное программное обеспечение | 1 шт. | |
Комплект транспортных сумок | 1 шт. |
