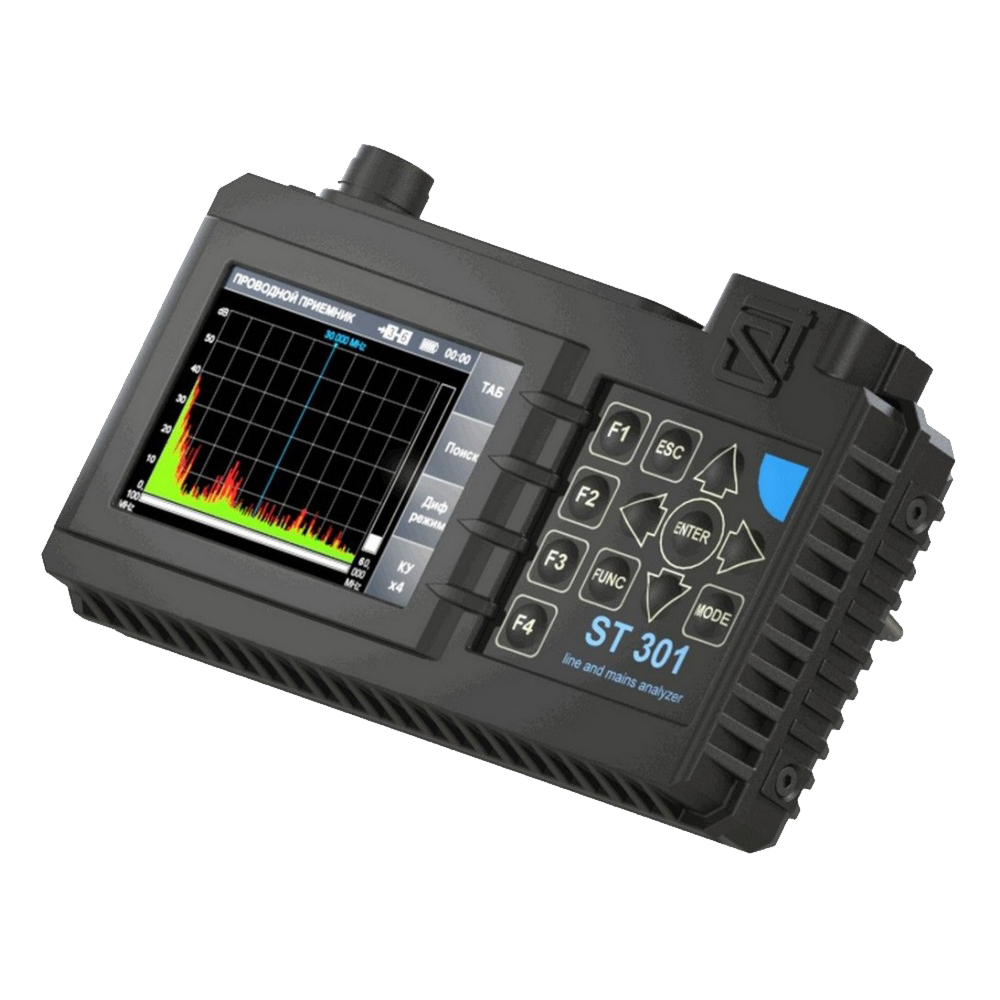

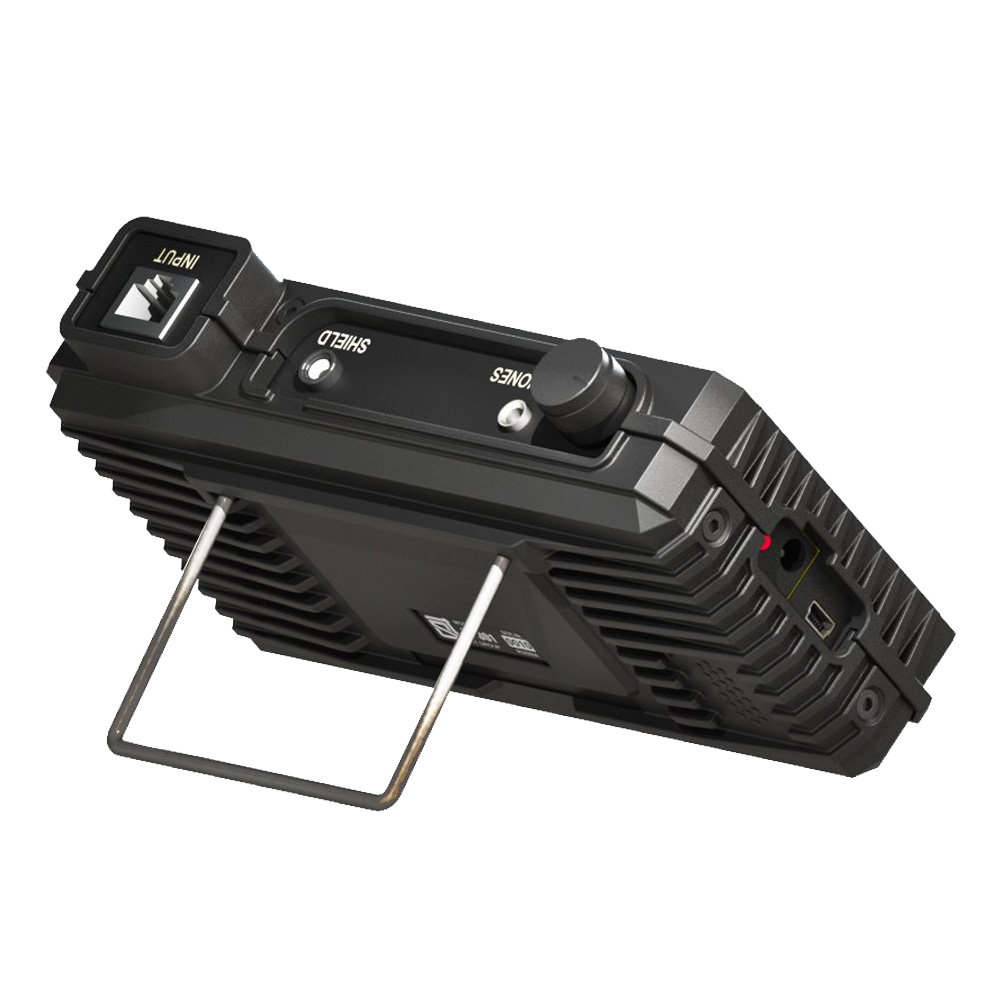

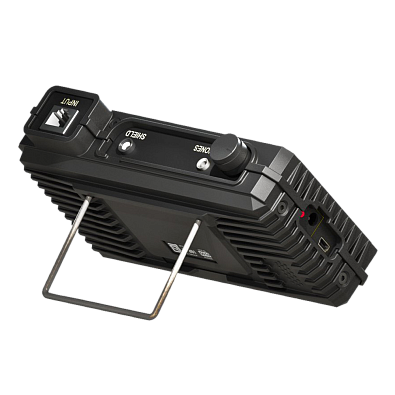

Анализатор проводных линий ST 301 SPIDER

Анализаторы проводных линий
ST
Артикул: 01303

В приборе реализован набор функций, наиболее необходимых для обнаружения и локализации проводных подслушивающих устройств. К таким функциям можно отнести:

  • обнаружение и анализ сигналов кабельных (динамических и электретных) микрофонов в слаботочных проводных линиях;
  • активация электретных кабельных микрофонов путем подачи в линию напряжения смещения с целью их обнаружения;
  • обнаружение сигналов подслушивающих устройств, передающих информацию по силовым и слаботочным линиям в частотном диапазоне 100 кГц - 180 МГц;
  • обнаружение несанкционированных гальванических подключений к проводным линиям с помощью каналов «НЕЛИНЕЙНЫЙ ЛОКАТОР» и «РЕФЛЕКТОМЕТР»;
  • измерение постоянного и переменного напряжения в проверяемой слаботочной линии.
  • Доставка по Москве курьером - бесплатно
  • Доставка РФ и СНГ
  • Также прибор можно протестировать и купить в нашем демонстрационном зал
  • Высококвалифицированные эксперты по защите переговоров помогут выбрать оптимальное оборудование под ваши задачи и обучат им пользоваться.
Мы на портале поставщиков
Официальный дилер
Участвуем в госзакупках
Заказ
доставка 1 - 10 дней
Интересует это оборудование, но есть вопросы?
позвоните мне
Нажимая кнопку «Заказать звонок», я подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных.
Ваша заявка принята.
Пожалуйста, ожидайте нашего звонка.

Назначение

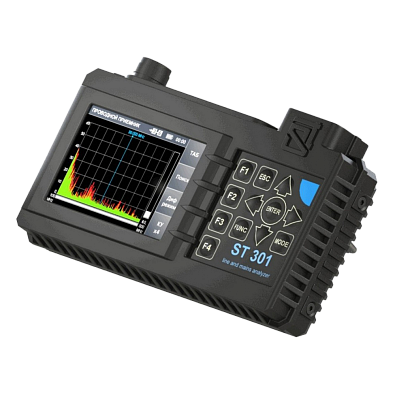

Анализатор проводных линий ST 301 SPIDER - предназначен для поиска прослушивающих приборов, гальванически подключенных к силовым и слаботочным проводным линиям. Прибор используются пассивные и активные режимы работы, которые позволяют найти активные, отключенные или неисправные прослушивающие приборы.

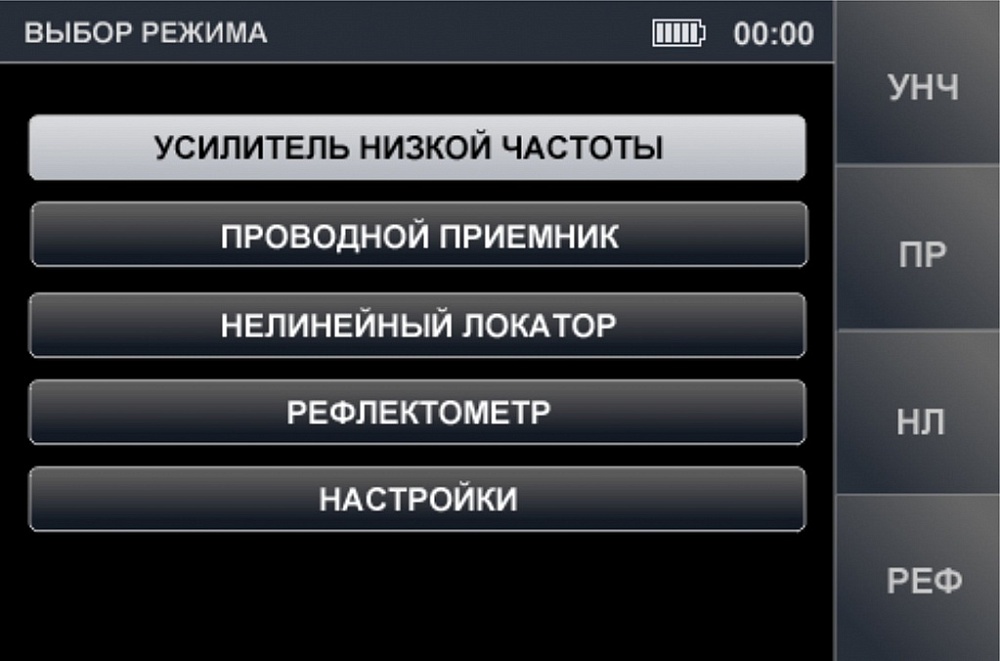

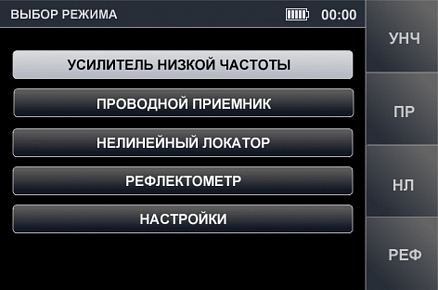

Поисковые каналы анализатора ST 301 SPIDER:

Пассивные каналы:

  1. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ. Канал предназначен для обнаружения в слаботочных линиях низкочастотных сигналов подслушивающих устройств. Анализ сигналов производится с помощью графической информации (осциллограмма или спектрограмма) и акустической информации (через наушники или встроенный динамик).
  2. ПРОВОДНОЙ ПРИЕМНИК. Канал предназначен для обнаружения сигналов подслушивающих устройств, передающих информацию по силовым и слаботочным проводным линиям в диапазоне частот 0,1–180 МГц. Анализ сигналов производится с помощью графической информации (осциллограмма или спектрограмма) и акустической информации (через наушники или встроенный динамик).

Активные каналы:

  1. НЕЛИНЕЙНЫЙ ЛОКАТОР. Канал предназначен для обнаружения подслушивающих устройств (в том числе выключенных и/или неисправных), подключенных к проводной линии. Принцип действия проводного нелинейного локатора анализатора аналогичен с принципом действия обычного нелинейного локатора. Встроенный передатчик подает зондирующий сигнал в проверяемую линию, а приемник фиксирует отраженные сигналы на частотах 2 и 3 гармоник. Наличие сигналов на этих частотах свидетельствует о присутствии в линии нелинейности или МОМ-структуры. Если уровень 2 гармоники превышает уровень 3 гармоники, то с большой вероятностью к линии гальванически подключено электронное устройство. Если уровень 3 гармоники превышает уровень 2 гармоники, вероятно, что в линии присутствует МОМ-структура.
  2. РЕФЛЕКТОМЕТР. Предназначен для тестирования кабелей с целью обнаружения нештатных гальванических подключений (неоднородностей). В кабель подается синусоидальный сигнал, который отражается от неоднородности и возвращается с запаздыванием. Фаза отраженного сигнала отличается от фазы излученного. Аналогичные процедуры производятся для множества частот. В результате формируется спектр с чередующимися максимумами, анализируя который можно определить расстояние до дефекта (неоднородности) в проверяемом кабеле. Рефлектометр определяет расстояние до неоднородности с точностью ±0,6 м., которая зависит от правильно установленного Коэффициента Укорочения (КУ)

Одновременно может работать только один канал.

Каждый КАНАЛ работает в определенных РЕЖИМАХ. Каждому РЕЖИМУ соответствует набор поисковых ФУНКЦИЙ.

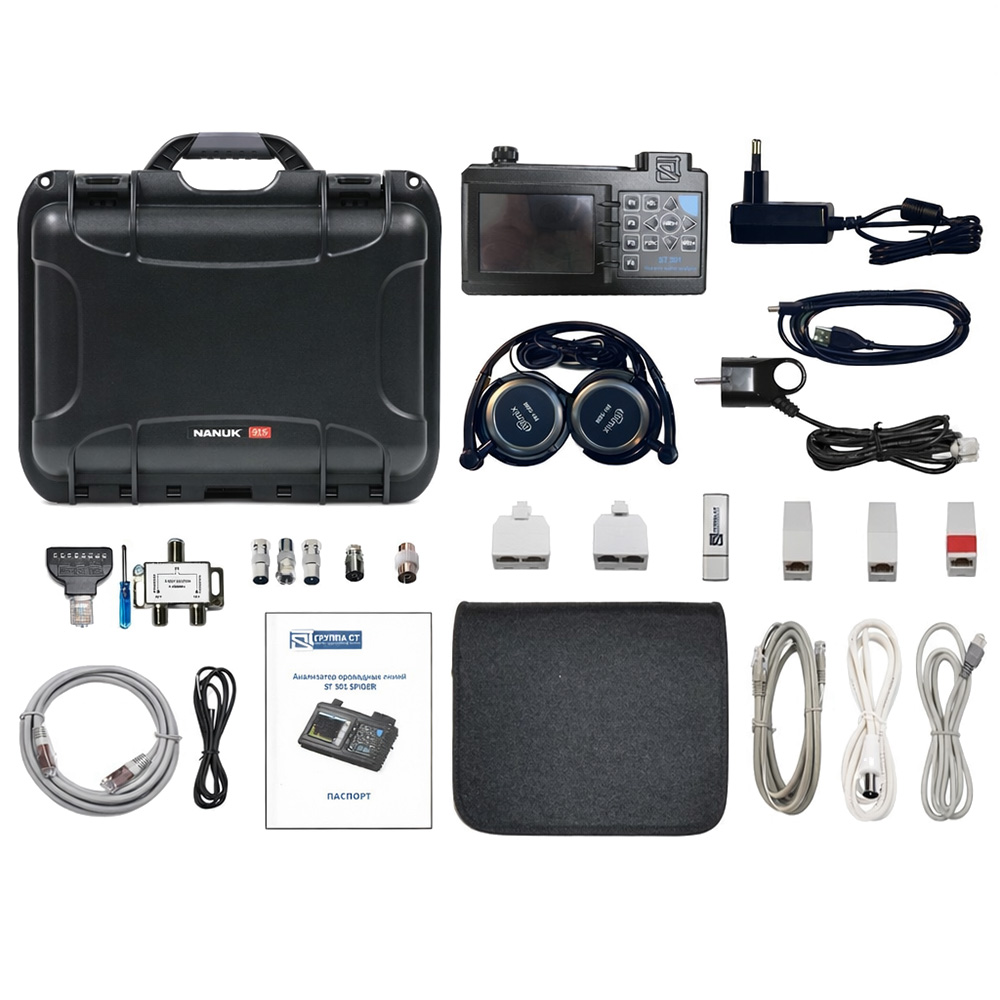

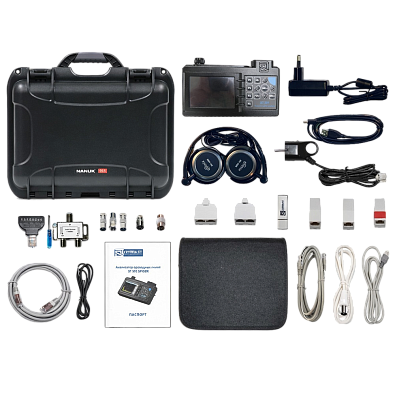

В комплектацию входит:

ST 300 SPIDER

1. Основной блок - 1 шт.

2. Зарядное устройство основного блока - 1 шт.

3. Флэш-карта - 1 шт.

4. USB-кабель - 1 шт.

5. Телевизионный разветвитель (1/2) - 1 шт.

6. Наушники - 1 шт.

7. Адаптер для проверки силовых линий - 1 шт.

8. Переходник TVm/Fm - 1 шт.

9. Переходник TVf/Fm - 1 шт.

10. Соединитель TVf/TVf - 1 шт.

11. Разветвитель RJ12 (1/2) - 1 шт.

12. Разветвитель RJ45 (1/2) - 1 шт.

13. Проходная розетка RJ12) - 1 шт.

14. Проходная розетка RJ45) - 1 шт.

15. Заглушка кабеля (RJ45) - 1 шт.

16. Адаптер для подключения многопроводного кабеля (с отверткой) - 1 шт.

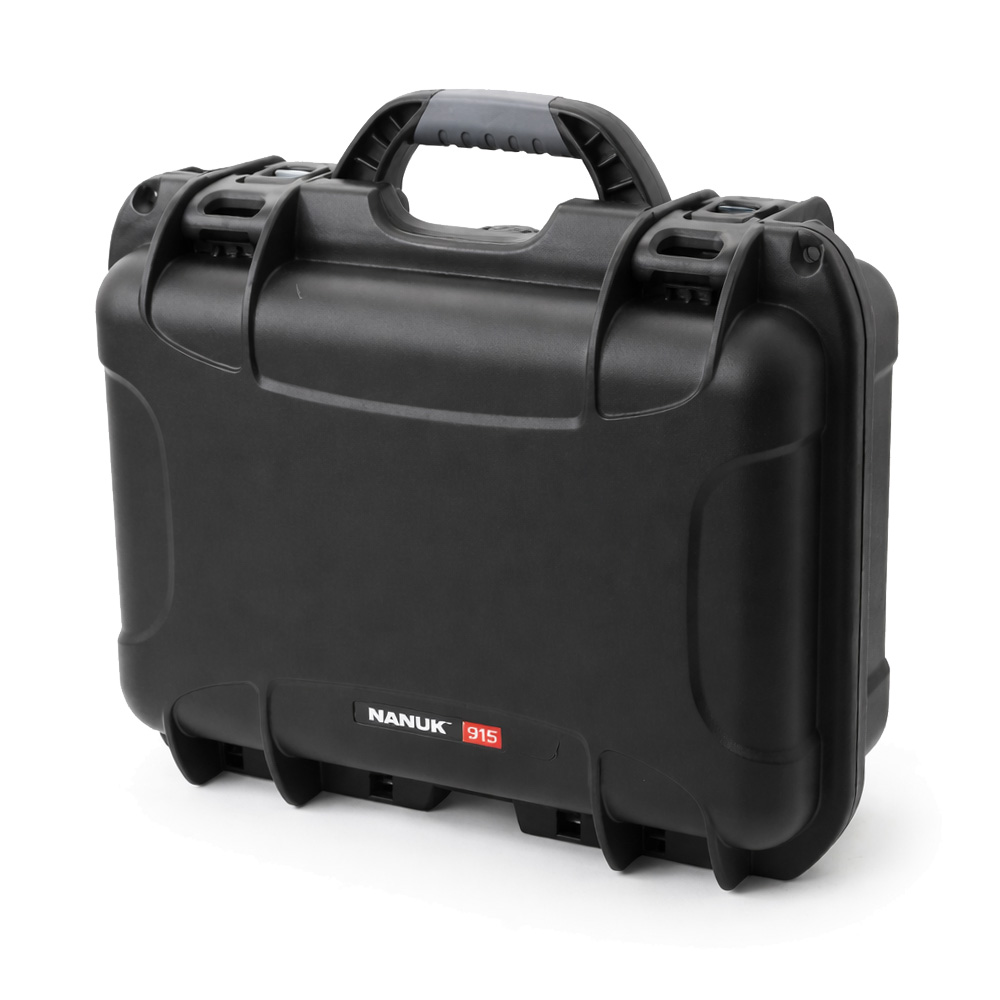

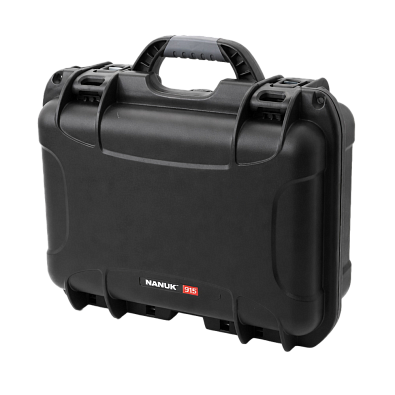

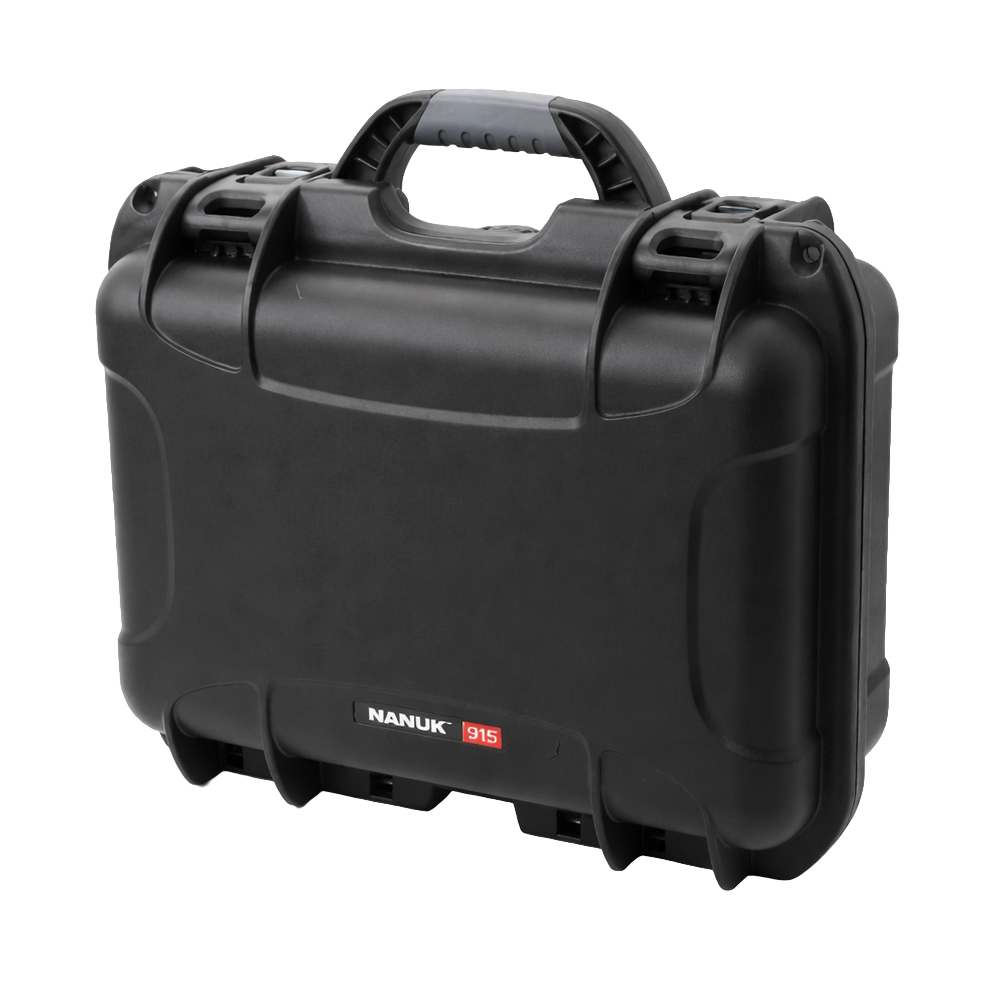

17. Кейс - 1 шт.

18. Телевизионный кабель (TVf/TVm - 1 шт.

19. Кабель для подключения к телевизионным розеткам (TVf) - 1 шт.

20. Кабель для подключения к компьютерным розеткам (RJ45) - 1 шт.

21. Кабель для подключения к телефонным розеткам (RJ12) - 1 шт.

22. Провод для подключения к экрану кабеля (игла) - 1 шт.

23. Паспорт - 1 шт.


Возможности тестирования:
Цифровой демодулятор да
Рефлектометр да
Нелинейный локатор да
Детектор РЧ сигналов да
Генератор напряжения смещения да
Низкочастотный усилитель да
Осциллограф да
Проводной приемник да
Питание прибора:
Электропитание встроенный литий-полимерный аккумулятор 3,7 В, потребляемая мощность <1 Вт
Время работы от АКБ 3 ч
Время полного заряда 5 ч
Габариты и вес основного блока:
Вес 470 г
Длина 390 мм
Ширина 310 мм
Толщина 170 мм
Вес комплекта в упаковке 4400 г
Заводские данные:
Условия эксплуатации не указано
Гарантия 12 мес
Страна-производитель Россия
Особенности прибора:
Низкочастотный усилитель:
Диапазон частот 20 - 25000 Гц
Входное сопротивление 200 кОм
Диапазон регулировки усиления 0 - 60 дБ
Максимальная амплитуда сигнала на входе 10 В
Спектральная плотность напряжения шума 6 нВ/Гц
Диапазон установки напряжения смещения ± 26 В
Форма представления сигнала осциллограмма, спектрограмма
Проводной приёмник:
Диапазон частот 0,1 - 180 MГц
Время сканирования всего диапазона 2 с
Минимальный уровень обнаруживаемого сигнала - 60 дБм
Динамический диапазон 50 дБ
Входное сопротивление 50 Ом
Демодуляция AM, FM
Полоса пропускания фильтра 180 кГц
Максимально допустимое напряжение в линии 250(AC) 80(DС) В
Форма представления информации спектрограмма, осциллограмма, таблица
Нелинейный локатор:
Амплитуда зондирующего сигнала ± 13 В
Частота зондирующего сигнала 60 Гц
Раздельная индикация чётных и нечётных гармоник есть
Минимально обнаруживаемый уровень нелинейных искажений 0,1 %
Рефлектометр:
Диапазон расстояний 3 - 150 м
Погрешность измерений ± 3%
Возможность работы в линиях под напряжением нет
*
Производитель сохраняет за собой право изменять технические характеристики, комплектацию и внешний вид товара без предварительного оповещения дилера.
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.

Полная комплектация с рисунком на вкладке ОПИСАНИЕ
*
Производитель сохраняет за собой право изменять технические характеристики, комплектацию и внешний вид товара без предварительного оповещения дилера.
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
Отзывы на Анализатор проводных линий ST 301 SPIDER (Артикул - 01303)
Новый отзыв
Оценка товара:
Спасибо!
Ваш отзыв будет опубликован после проверки модератором.
Интересует устройство, но есть вопросы? Перезвоним в течение 5 минут!
Нажимая кнопку «Заказать консультацию», я подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных.
, спасибо! Ваша заявка принята.
Мы обязательно сегодня вам ответим и проконсультируем по всем вопросам.
К ЭТОЙ ПОКУПКЕ РЕКОМЕНДУЕМ посмотреть ТОВАРЫ

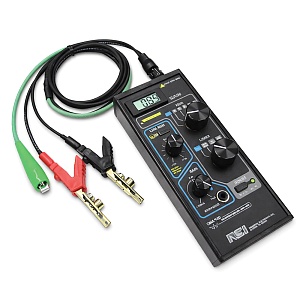

Измеритель CMA-100
Усилитель для обследования проводных линий СМА-100 используется для обнаружения и идентификации подслушивающих устройств, передающих информацию по проводным
Многофункциональный поисковый прибор ANDRE ADVANCED
Многофункциональный поисковый прибор АNDRE предназначен для обнаружения источников радиочастотного сигнала в ближней зоне приема.

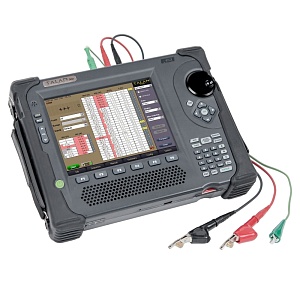

Анализатор проводных линий TALAN
