Кассандра-К21
- Комплекс для круглосуточного или периодического мониторинга радиообстановки
- Расширенный рабочий диапазон частот – 9кГц...21ГГц
- Динамический диапазон – 135 дБ
- Детектирование и авто идентификация стандартов GSM, UMTS, DECT, DVB-T2, DMR, TETRA, ZigBee, APCO, Bluetooth
- Анализ сети Wi-Fi и обнаружение всех устройств, подключенных к сети
- Возможность удаленного управления комплексом
- Работа от сети и от встроенного аккумулятора
- Длительность работы от автономного источника питания – до 2 часов
- 3 варианта комплектации: базовая, основная, расширенная
- ООО "Детектор Системс" - официальный представитель производителя комплексов радиомониторинга Кассандра в России
доставка 1 - 45 дней

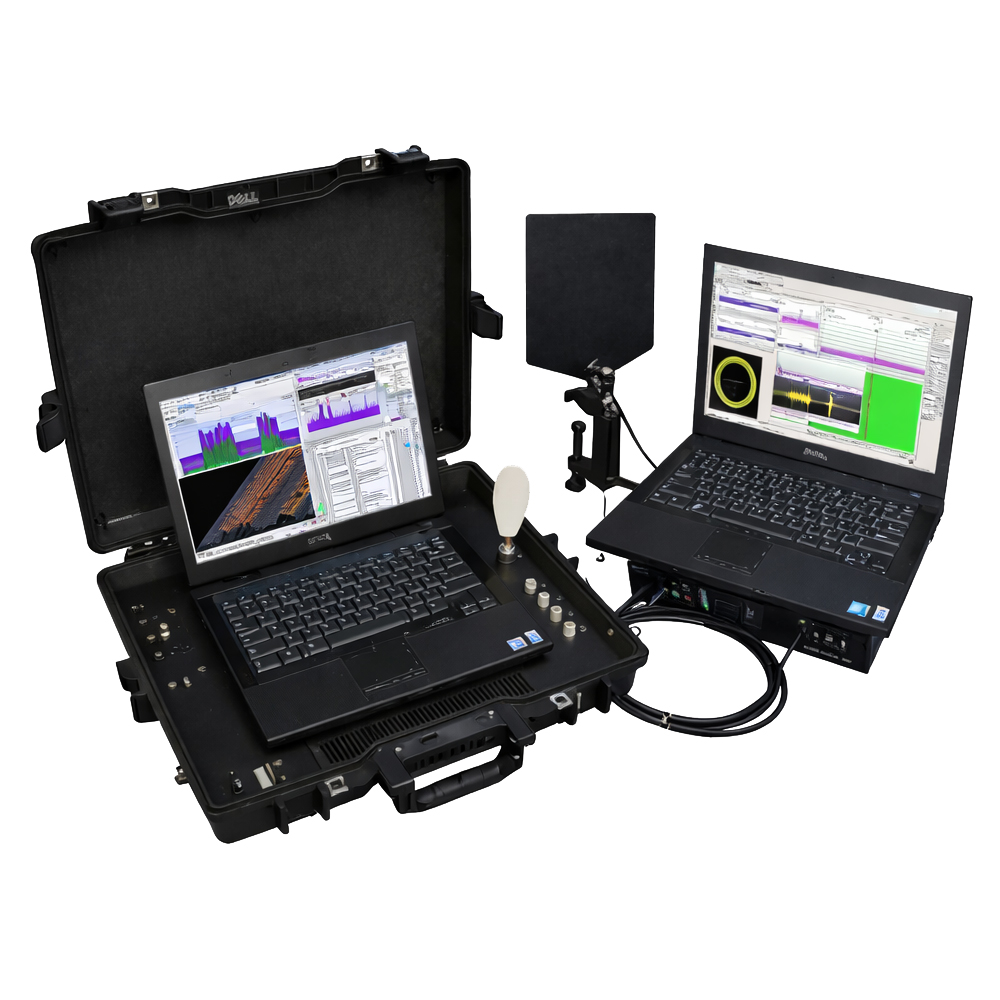

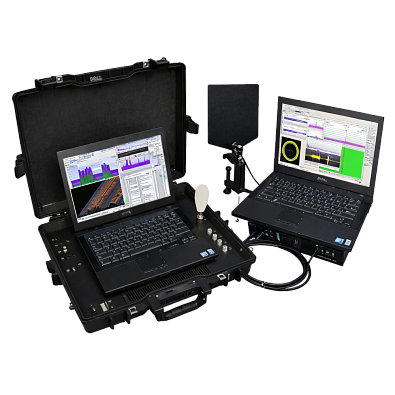

Кассандра-К21 – комплекс для долговременного периодического или непрерывного мониторинга радиообстановки в защищаемых помещениях. Это оборудование работает в полосе частот 9кГц-21000МГц и способно выявить и исследовать все радиоизлучения в указанном диапазоне. Возможности программного обеспечения Кассандра-К21 позволяют локализовать источники найденных сигналов. Комплекс обнаруживает даже профессиональные прослушивающие устройства, работающие на сверхвысоких частотах и использующие любые алгоритмы маскировки.
Описание и ключевые возможности Кассандра-К21

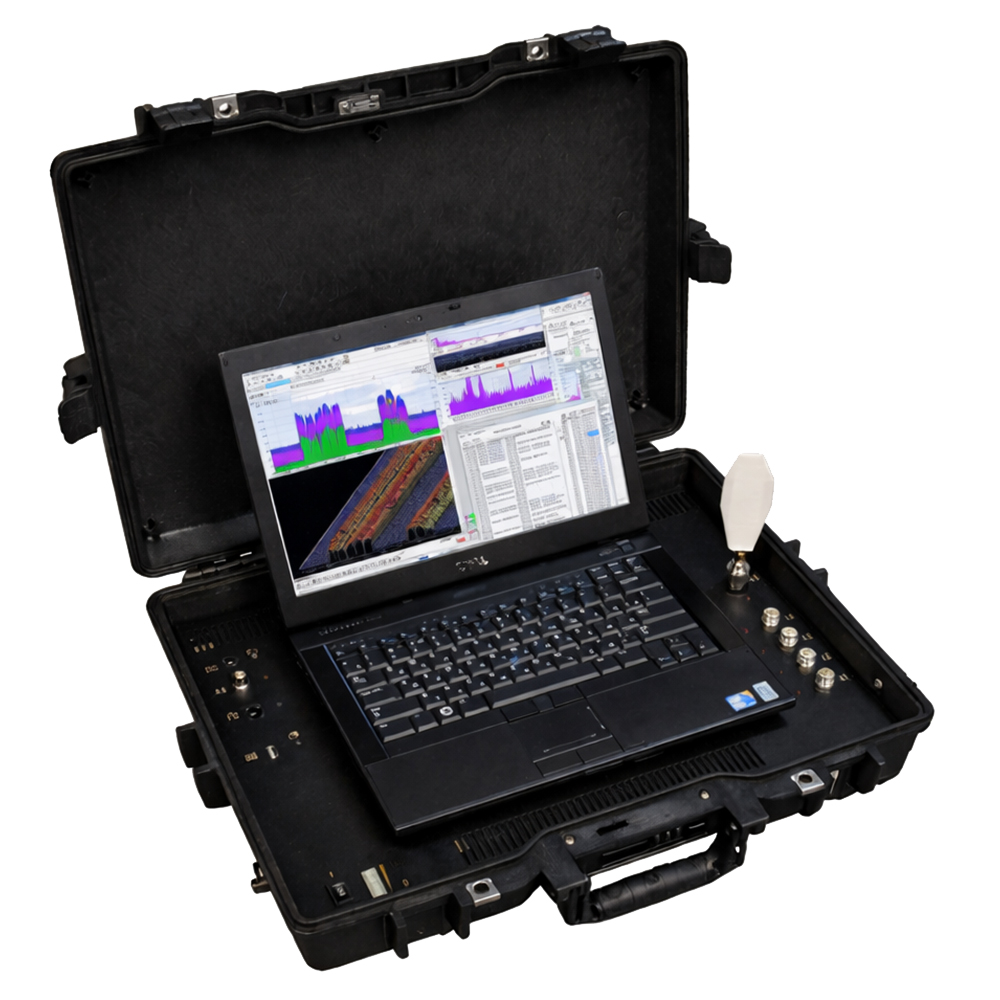

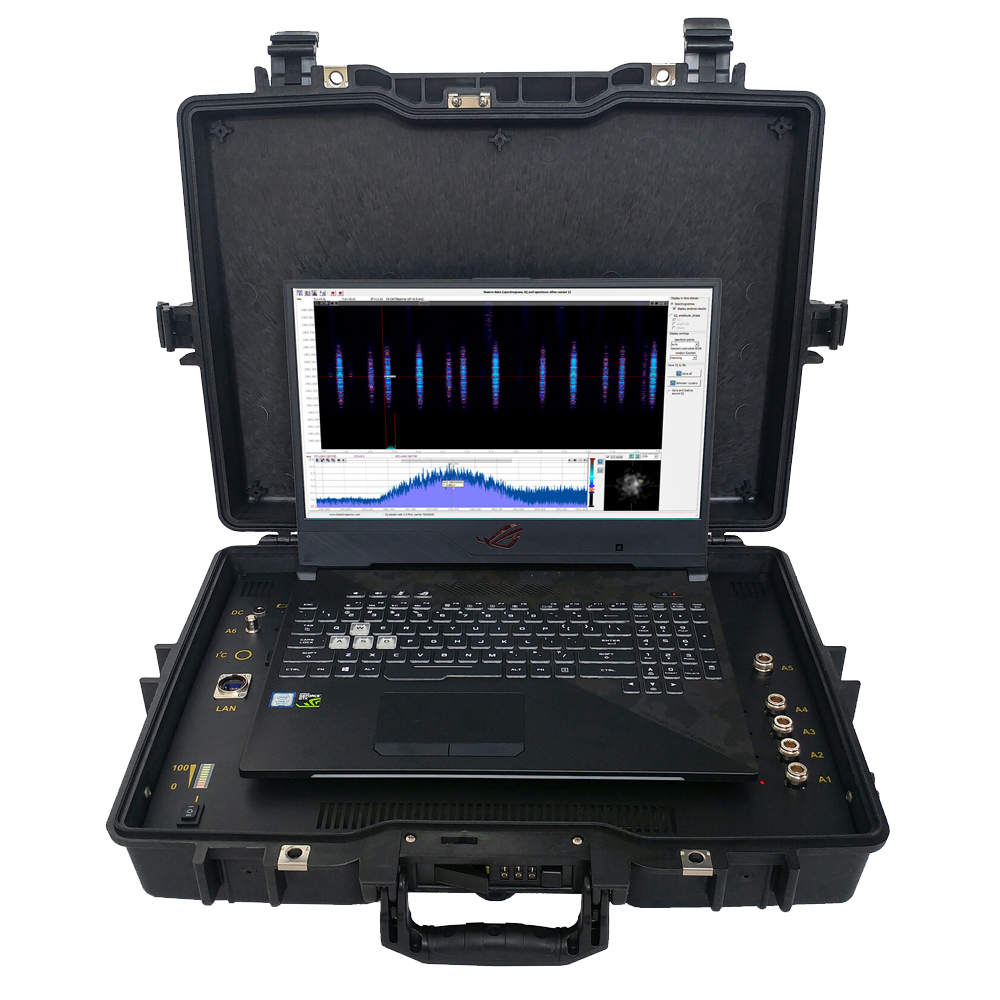

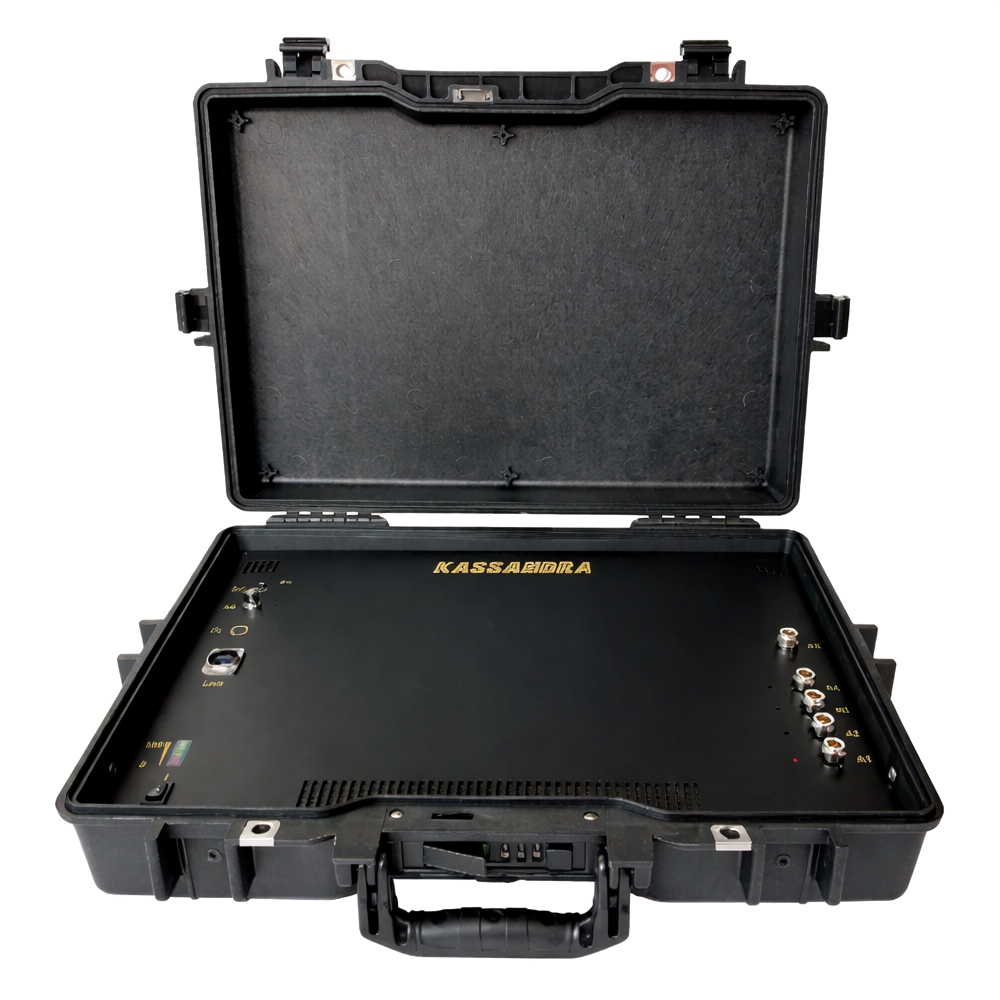

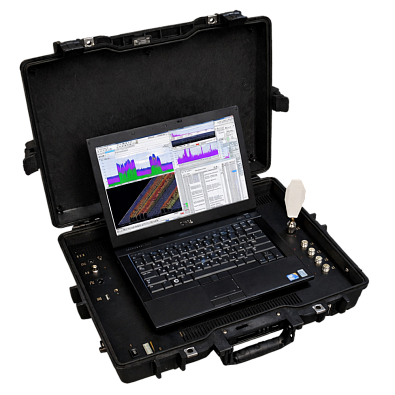

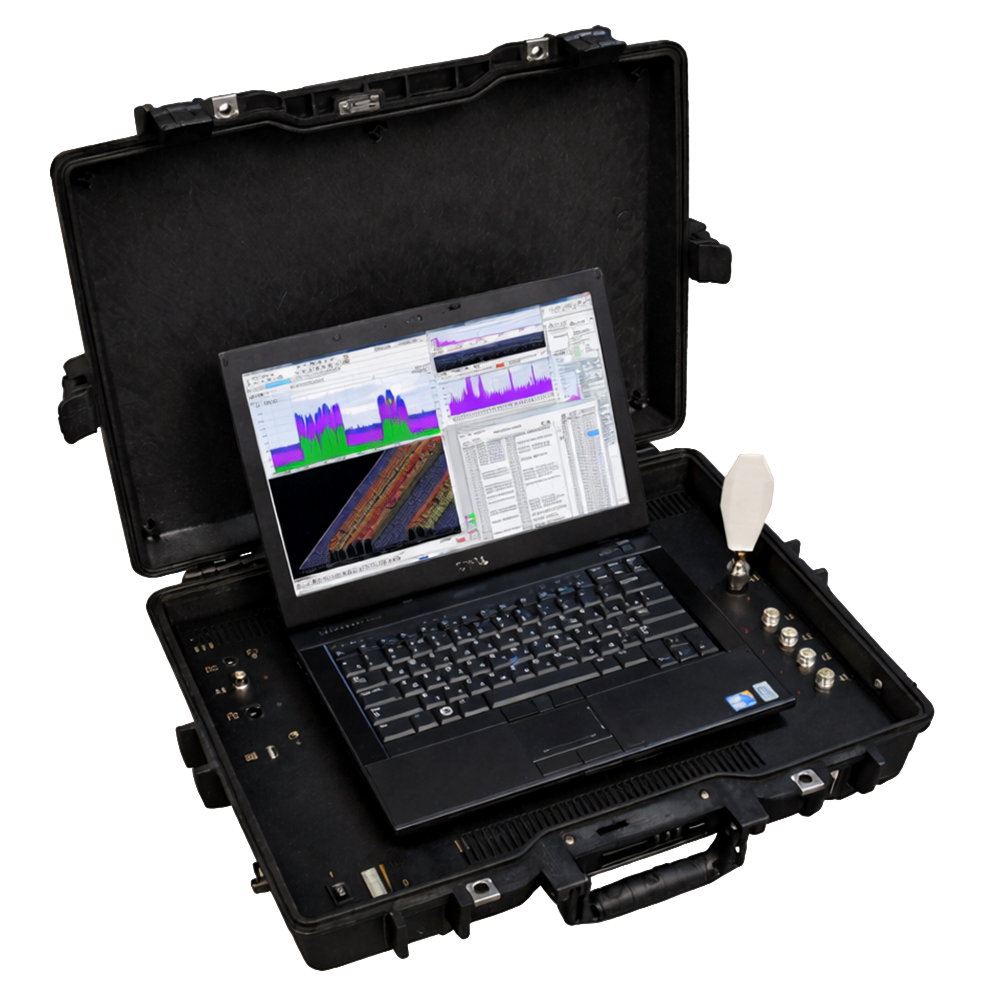

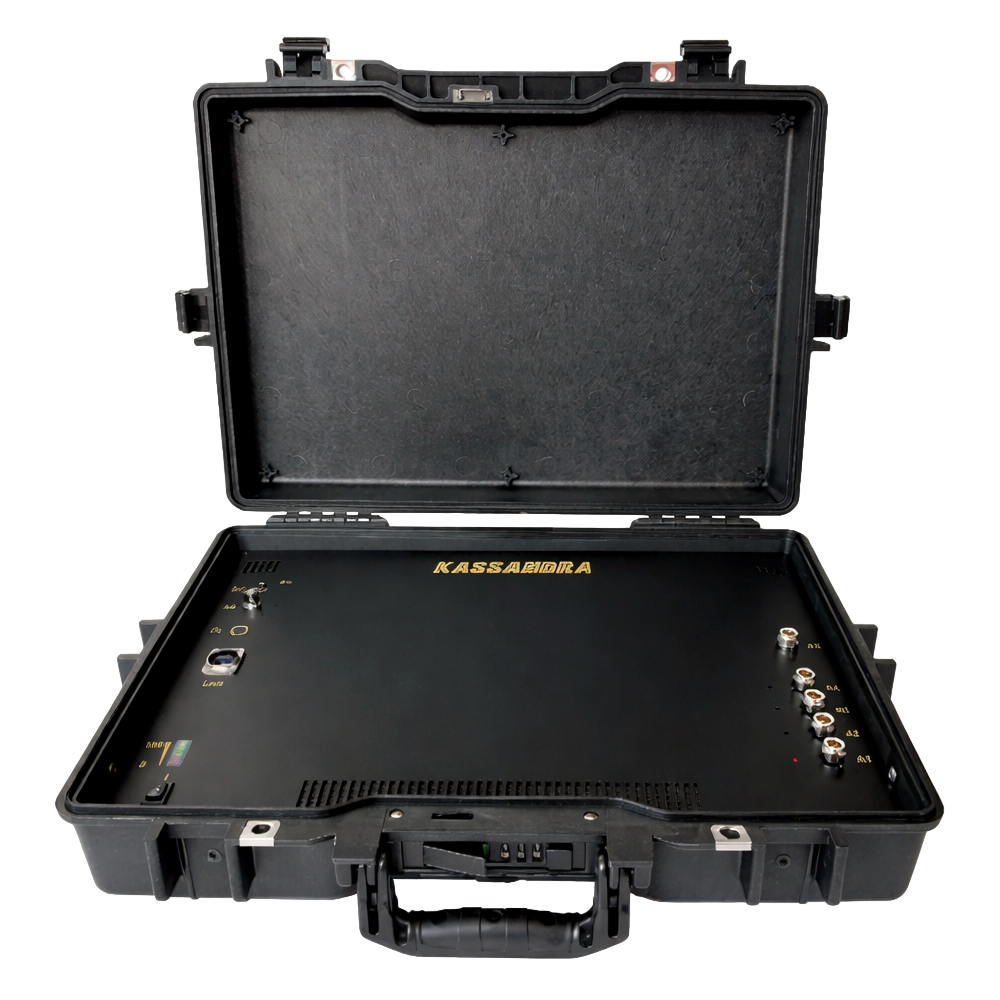

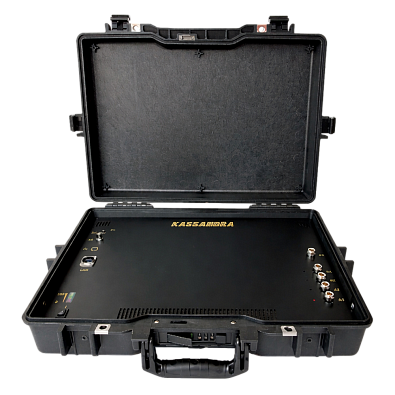

Визуально комплекс радиомониторинга Кассандра-К21 представляет собой портативный аппаратный моноблок, выполненный в ударопрочном комплексе. Аппаратный блок оснащен встроенным радиоприемником, коммутатором, блоком цифровой обработки радиосигналов, аккумулятором. На корпусе Кассандра-К21 предусмотрено 6 антенных входов: 1 низкочастотный, 4 высокочастотных и 1 сверхвысокочастотный.
Функциональность портативного комплекса амплитудной пеленгации Кассандра-К121 включает в себя такие ключевые возможности:
- детектирование и прием всех сигналов в рабочем диапазоне;
- измерение и фиксирование в памяти ПК основной информации о выявленных сигналах;
- цифровой анализ сигналов в системе реального времени;
- авто идентификация всех широко используемых стандартов связи;
- анализ сетей Wi-Fi;
- демодуляция сигналов аналоговых и цифровых передатчиков;
- запись, сохранение и воспроизведение демодулированных передач.
Значимое преимущество Кассандра-К21 – высокая скорость сканирования. Комплекс сканирует радиообстановку со скоростью не менее 10000 МГц в секунду.
ПО для управления комплексом

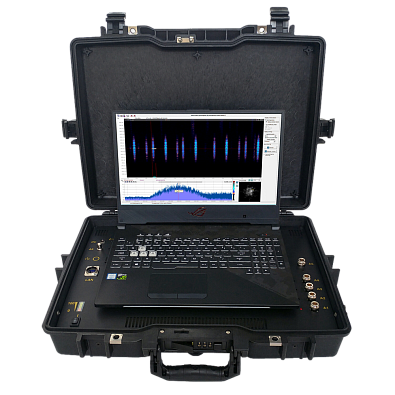

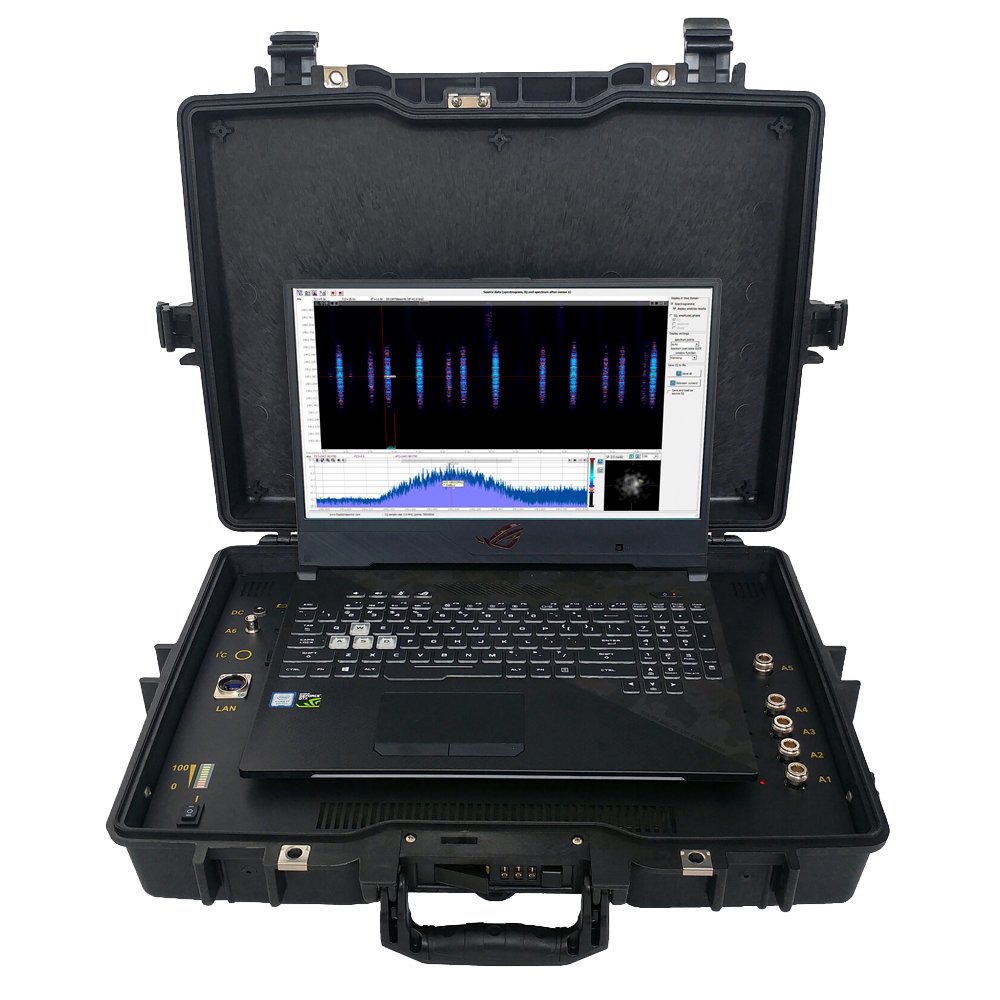

В комплекте с анализатором цифровых стандартов связи программно-аппаратного комплекса Кассандра-К21 поставляется ПО RadioInspector. Эта программа имеет интуитивно понятный русскоязычный интерфейс и встроенные подсказки. Функционал ПО позволяет настроить пакет заданий на сканирование диапазона частот в помещении, в любой момент посмотреть панорамы текущих, max, min и медианных сигналов, панораму во времени и пр.
Результаты сканирования спектра и анализа выявленных сигналов сохраняются в памяти ПК. Оператор в несколько кликов может сформировать отчет за выбранный промежуток времени и сохранить его в форматах MC Word или MC Excel.
Сравнение популярных моделей комплексов радиомониторинга КАССАНДРА
|
|
Кассандра-К21(К6) |
||
|---|---|---|---|
|
Частотный диапазон |
2 x 9 кГц-21(6) ГГц |
9 кГц-21(6) ГГц |
0.025-6(6-30) ГГц (Возможно исполнение от 9 кГц) |
|
Назначение |
Двухканальный носимый комплекс радиоконтроля и цифрового анализа сигналов |
Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов со встроенным антенным коммутатором |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
|
Скорость перестройки при RBW 10 кГц |
4700 МГц/сек |
15 ГГц/сек |
3000 МГц/сек |
|
Чувствительность (без предусилителя) |
минус 158 дБм/Гц |
минус 158 дБм/Гц |
минус 160 дБм/Гц |
|
Динамический диапазон по точке компрессии 1 дБ (без аттенюатора) |
120 |
110 |
120 |
|
Максимальное разрешение по частоте |
2 Гц |
2 Гц |
31 Гц |
|
Полосы пропускания |
2 Гц-39 кГц |
2 Гц-78 кГц |
31 Гц - 39 кГц |
|
Ширина полосы демодуляции |
настраиваемая, в диапазоне не менее 300 Гц- 8000 кГц |
настраиваемая, в диапазоне не менее 300 Гц- 8000 кГц |
настраиваемая, в диапазоне не менее 300 Гц- 4000 кГц |
|
Полоса записи и анализа IQ (МГц) |
8 |
16 |
4 |
|
Тип интерфейса подключения к компьютеру |
LAN 1 Gb/s |
LAN 1 Gb/s |
USB 2.0 |
|
Наличие и тип встроенного аккумулятора и время автономной работы |
Да, LiFePO4. Не менее 4 часов работы, возможна зарядка во время работы |
Да, Li-Ion. Не менее 2 часов работы, возможна зарядка во время работы |
Да, LiFePO4. Не менее 6 часов работы, возможна зарядка во время работы |
|
Уникальные особенности |
Комплекс с двумя независимыми идентичными радиоприёмными трактами, работающими в синхронном и асинхронном режимах. При асинхронном режиме не требует остановки для анализа и записи обнаруженного сигнала. Команда на запись передаётся второму каналу. Первый канал, не останавливаясь на обнаруженном сигнале продолжает сканирование При синхронной работе для сравнения сигналов на двух антенных входах не используется антенный коммутатор, что позволяет сделать абсолютную развязку и исключить проникновение мощного принимаемого радиосигнала между элементами электронного коммутатора. Это позволяет наиболее эффективно использовать режим вычитания антенн. Прибор выполнен в виде моноблока высотой 5 см. Перевозится в защищенном кейсе Peli 1495. Работа в кейсе запрещена. Устанавливается на объектах, где остановка сканирования запрещена |
Скоростной комплекс, позволяющий одновременно контролировать до четырёх помещений с помощью антенного коммутатора до 6 ГГц. Отдельный СВЧ тюнер 6-21ГГц. Прибор встроен в защищённый кейс PELI 1495 |
Портативный, носимый комплекс радиоконтроля и амплитудной пеленгации с отображением результатов пеленга на планшете. Долговременная автономная работа (не менее 6 часов) |
| Общие параметры: | |
| Исполнение | в кейсе |
| Детектирование стандартов цифровой связи | GSM, UMTS, DECT, DVB-T2, DMR, TETRA, ZigBee, APCO, Bluetooth |
| Диапазон частот |
НЧ-вход от 9 кГц до 25 МГц Коммутируемые ВЧ-входы (4 шт.) от 25 МГц до 6000 МГц СВЧ-вход от 6000 до 21000 МГц |
| Определение цифровых идентификаторов в каналах связи | да |
| Функция GEO (геолокация) | локализация в пределах помещения |
| Зона обнаружения | - |
| Удалённое управление | - |
| Режим цифрового анализа | да |
| Антенный коммутатор | да* |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования | не менее 10000 МГц/с при ПП 10 кГц (зависит от характеристик линии управления и ПЭВМ |
| Чувствительность | минус 158 дБм/Гц по входу |
| Динамический диапазон | 110 дБ (каждого канала РПУ) |
| Максимальное разрешение по частоте | 2 Гц |
| Полосы пропускания | ширина ПП - 2Гц-78,125кГц |
| Питание | адаптер 100-240В, 50 Гц, встроенный аккумулятор |
| Работа от АКБ | 2 ч |
| Габариты и вес: | |
| Вес | 10 кг |
| Длина | 550 мм |
| Ширина | 450 мм |
| Толщина | 150 мм |
| Заводские данные: | |
| Условия эксплуатации | от +5 до +45 С |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Особенности и доп.характеристики: | |
| Вид сигналов демодуляции | AM, FM, PAL, SECAM, NTSC, APCO25, DMR, TETRA |
| Ширина полосы демодуляции | настраиваемая, 300 Гц- 8000 кГц |
| Технические характеристики управляющей ПЭВМ (не хуже) | |
| Установленная операционная система | Windows 10 |
| Частота процессора, МГц | 2200 |
| Количество ядер | не менее 4 |
| Размер оперативной памяти, Гб | 8 |
| Тип памяти (не хуже) | DDR4 |
| Размер экрана, дюйм | 15,6-17 |
| Разрешение экрана | 1920х1080 |
| Тип экрана | широкоформатный |
| Размер жесткого диска, Тб | 1 |
| Скорость адаптера LAN, Мбит/с | 1000 |

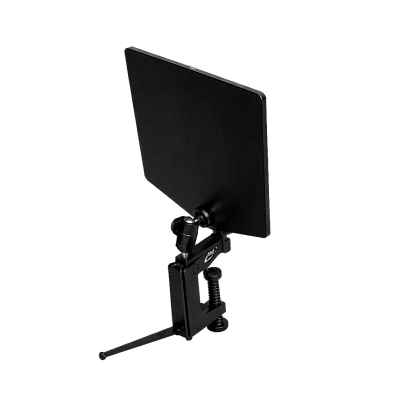

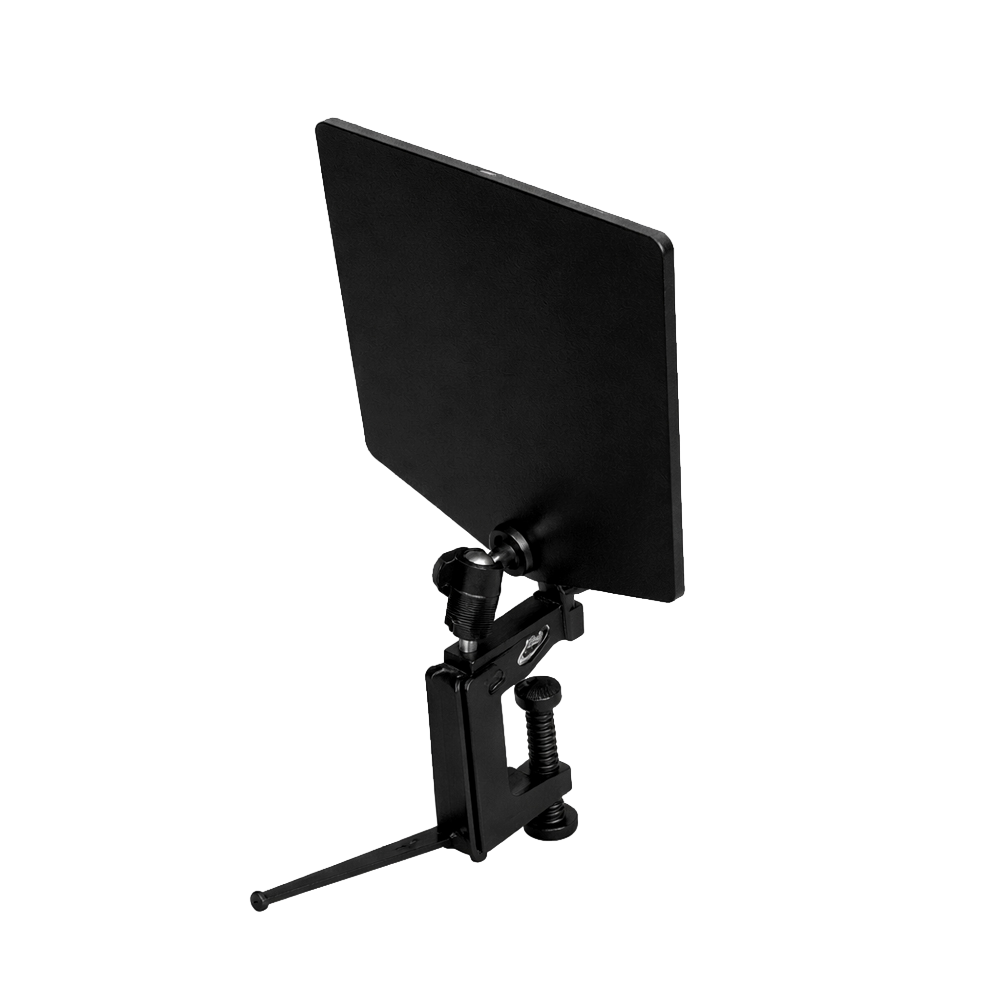

| Технические характеристики широкополосной антенны | |
| Рабочий диапазон частот, МГц | нижняя граница не более 20, верхняя граница не менее 12000 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
| Размеры (без штатива), мм | 273х135х11 |
| Длина фидера | не менее 3 м |
| Технические характеристики широкополосной антенны СВЧ | |
| Рабочий диапазон частот, ГГц | 6 - 21 |
| Входное сопротивление,Ом | 50 |
| Диаграмма направленности в горизонтальной плоскости | квазиизотропная |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
| Базовый комплект в составе: | |
| Основной блок | 1 шт. |
| Программное обеспечение | 1 шт. |

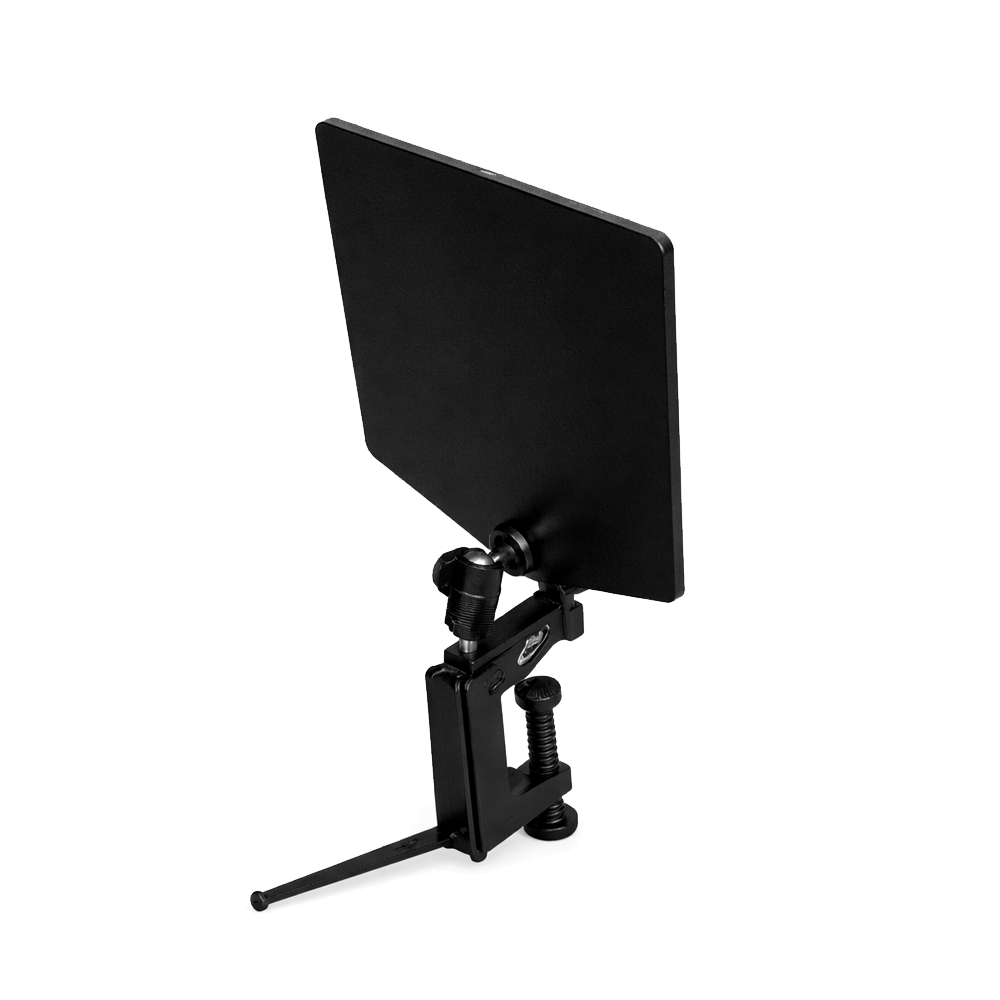

| Антенна широкополосная со штативом-струбциной | 1 шт. |
| Антенна СВЧ | 1 шт. |
| Кабель управления | 1 шт. |
| Адаптер питания | 1 шт. |
| Комплект эксплуатационных документов (техническая инструкция по эксплуатации ПО, на одном CD; паспорт) | 1 шт. |
| Основной комплект в составе: | |
| Основной блок | 1 шт. |
| Управляющая ПЭВМ в комплекте | 1 шт. |
| Программное обеспечение "RadioInspectorRT" | 1 шт. |
| Программное обеспечение "RadioInspectorRP" | 1 шт. |
| Антенна широкополосная со штативом-струбциной | 2 шт. |
| Антенна СВЧ | 1 шт. |
| Кабель-удлинитель высокочастотный 20 м | 2 шт. |
| Конвертер проводных линий | 1 шт. |
| Радиочастотный переход SMA - N-тип | 1 шт. |
| Сумка-укладка | 1 шт. |
| Кабель управления | 1 шт. |
| Адаптер питания | 1 шт. |
| Комплект эксплуатационных документов (техническая инструкция по эксплуатации ПО, паспорт) | 1 шт. |
| Расширенный комплект в составе: | |
| Основной блок | 1 шт. |
| Управляющая ПЭВМ в комплекте | 1 шт. |
| Программное обеспечение "RadioInspectorRT" с опцией «DTest» | 1 шт. |
| Программное обеспечение "RadioInspectorRP" | 1 шт. |
| Программное обеспечение "RadioInspectorWiFi" | 1 шт. |
| Имитатор сигналов тестовый | 1 шт. |
| Конвертер проводных линий | 1 шт. |
| Антенна широкополосная со штативом-струбциной | 3 шт. |
| Антенна широкополосная направленная | 1 шт. |
| Антенна СВЧ | 1 шт. |
| Кабель-удлинитель высокочастотный 20 м | 4 шт. |
| Радиочастотный переход SMA - N-тип | 1 шт. |
| Сумка-укладка | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Кабель управления | 1 шт. |
| Адаптер питания | 1 шт. |
| Комплект эксплуатационных документов (техническое руководство по эксплуатации ПО, паспорт) | 1 шт. |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
