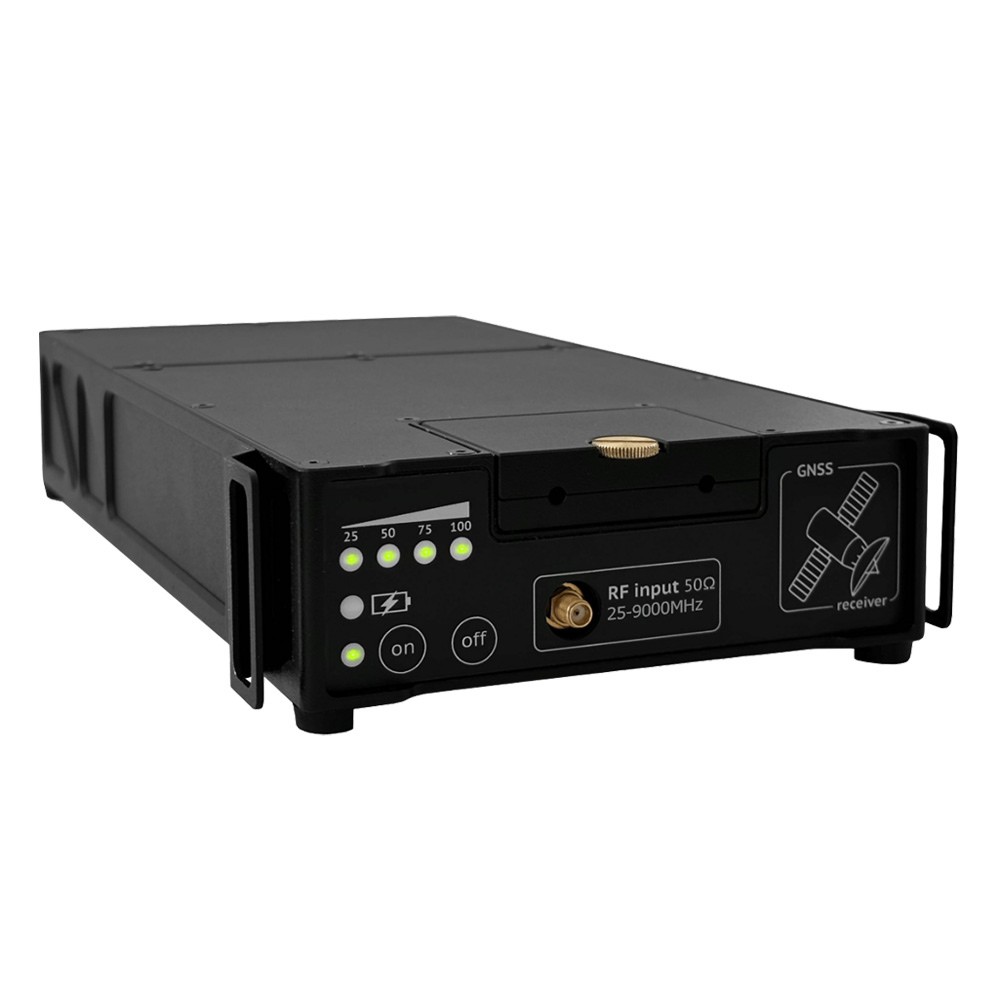

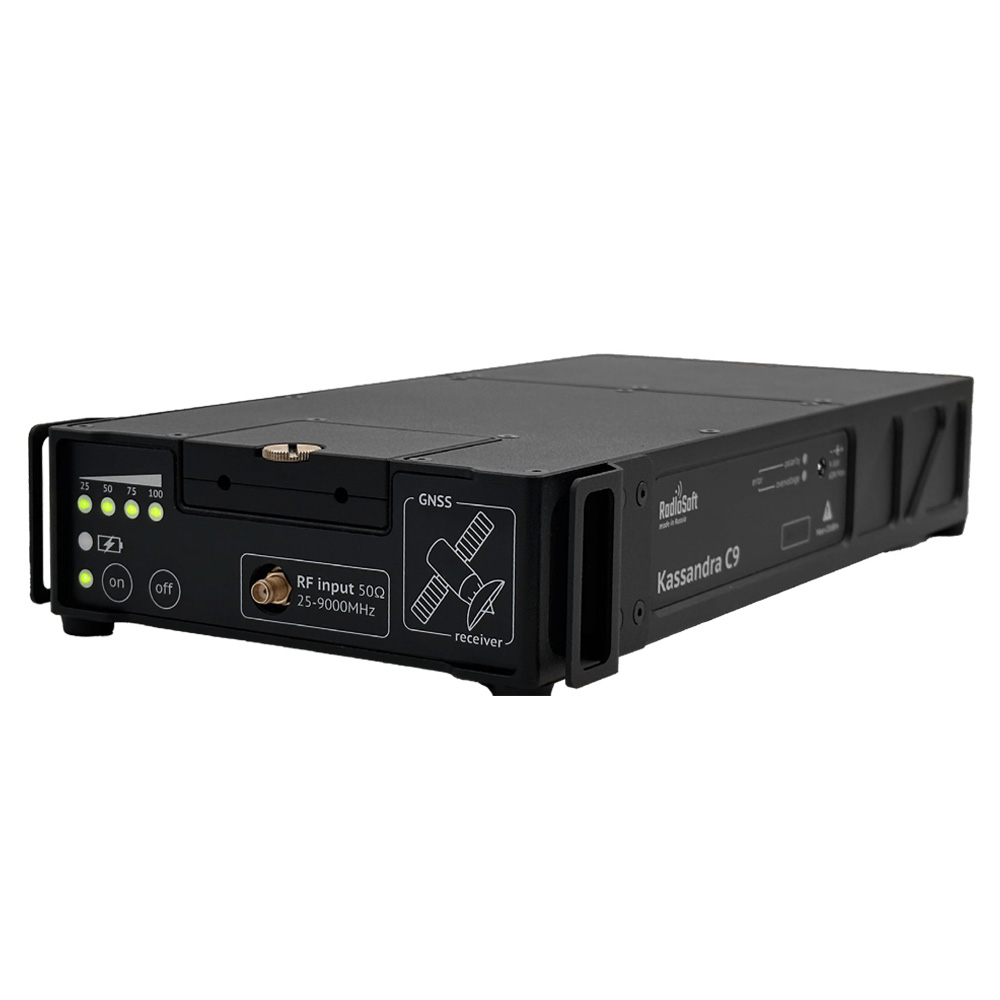

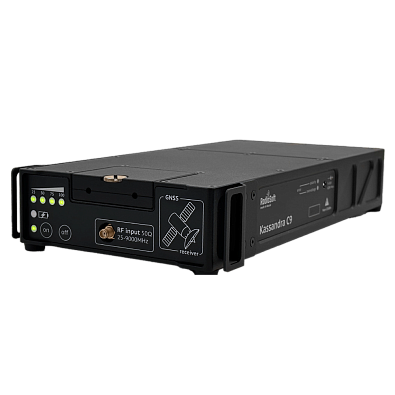

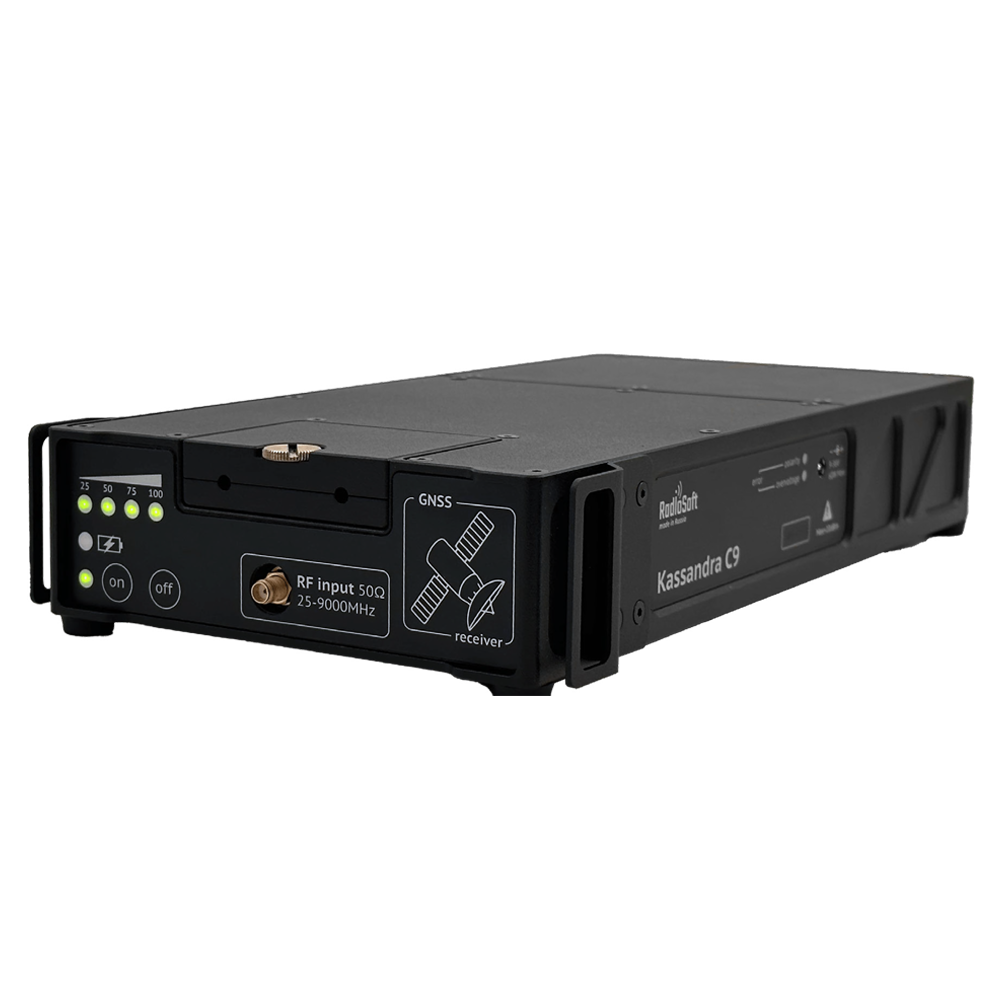

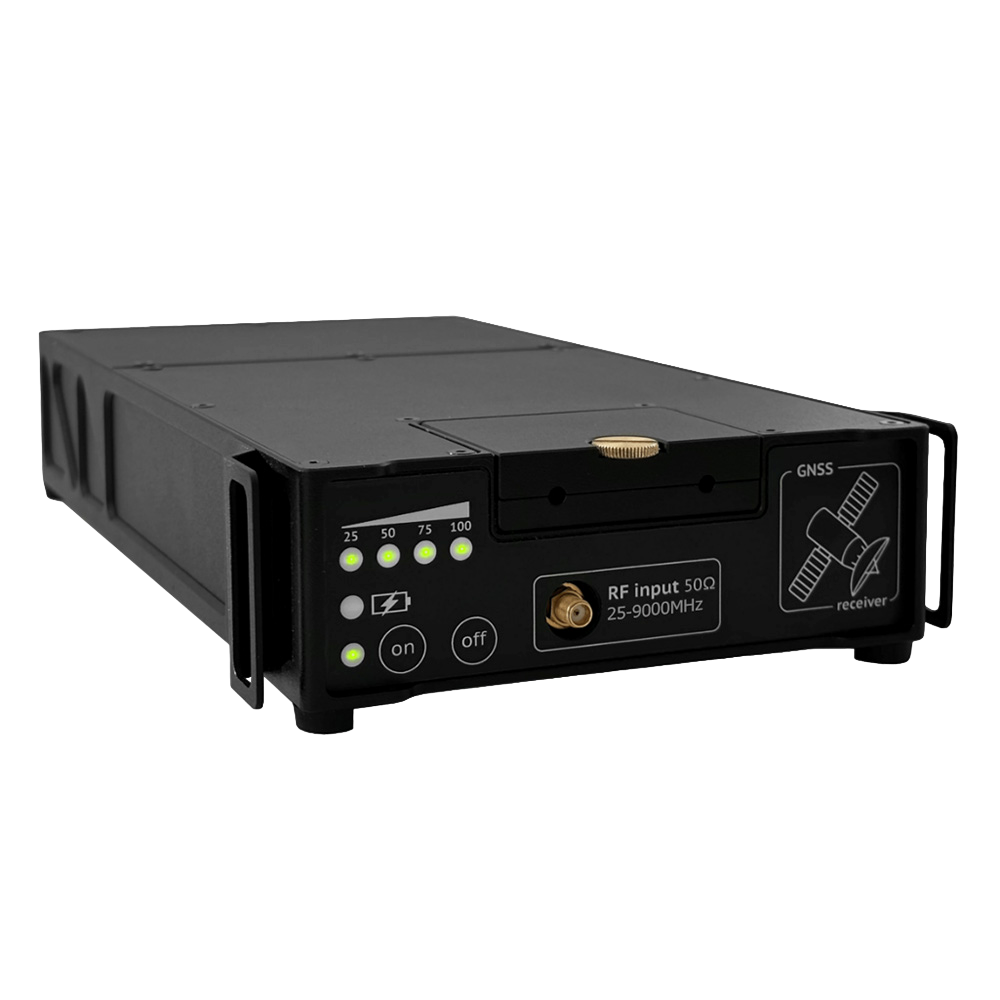

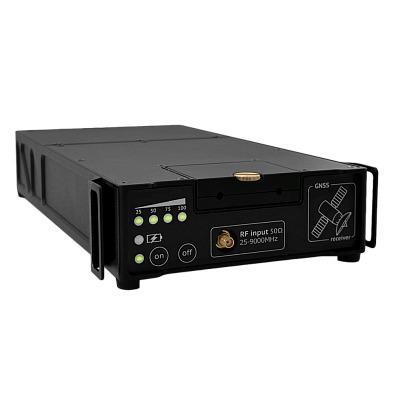

Комплекс амплитудной пеленгации Кассандра C9
Детектор Системс - официальный представитель производителя Кассандра
- Круглосуточный мониторинг в диапазоне 25–9000 МГц;
- Амплитудная пеленгация источников радиоизлучений;
- Идентификация GSM, DECT, TETRA, DMR, APCO-25;
- Анализ Wi-Fi, Bluetooth, ZigBee, обнаружение устройств;
- Чувствительность приёмного тракта -158 дБм/Гц;
- Пеленги на электронной карте (GPS/ГЛОНАСС/компас);
- Векторный анализ и запись сигналов онлайн;
- Портативный блок 3,5 кг в защищённом кейсе;
- До 6 часов автономной работы от аккумулятора;
- Управление с сенсорного планшета и ноутбука.
доставка 1 - 45 дней
Комплекс радиомониторинга Кассандра C9 – это портативный программно-аппаратный комплекс для амплитудной пеленгации и анализа радиосигналов в диапазоне 25-9000 МГц. Устройство обеспечивает динамический диапазон 75 дБ, разрешение по частоте 31 Гц и скорость сканирования до 2000 МГц/с. В отличие от аналогов, Кассандра C30 не просто фиксирует сигнал, она распознаёт цифровые стандарты (DECT, TETRA, DMR, Bluetooth, GSM, UMTS) и выделяет уникальные идентификаторы устройств (MAC, LAP, RFPI-адреса). Комплекс предназначен для оперативного радиомониторинга, поиска закладных устройств и локализации источников сигналов с привязкой к электронной карте.
Отличительные особенности комплекса Кассандра C9
- Селекция устройств по ID: выделяет конкретное устройство среди десятков работающих в одном стандарте по MAC, LAP и RFPI-адресам.
- Расширенная версия с геопозиционированием: электронный компас, GPS/ГЛОНАСС и опция GEO – пеленги на электронной карте.
- Автономность и компактность: основной блок 320х55х142 мм, весом 3,5 кг в ударопрочном кейсе, аккумулятор на 6 часов работы.
- Высокая чувствительность: −158 дБм/Гц и рабочая температура +5…+45°С для стабильной работы в полевых условиях.
Благодаря сочетанию высокой чувствительности и возможности векторного анализа, комплекс эффективен для поиска скрытых радиозакладок и мониторинга легитимных сетей связи. Автоматическая идентификация сигналов, демодуляция аналоговых видеопередатчиков и документирование результатов (спектрограммы, пеленги, фонограммы) упрощают подготовку отчётов и доказательной базы.
Какие задачи решает портативный пеленгатор Кассандра C9
- Поиск и локализация источников несанкционированных излучений (закладные устройства) в помещении и на открытой местности.
- Постоянный и периодический радиомониторинг для выявления цифровых устройств со сложными алгоритмами скрытия информации.
- Амплитудная пеленгация аналоговых и цифровых сигналов с привязкой к GPS-координатам и электронным картам.
- Панорамный спектральный анализ, оценка параметров сигналов, выявление неисправностей и несанкционированного доступа.
- Автоматическое документирование результатов мониторинга и создание эталонных панорам для последующего сравнения.
Основной блок интегрирует радиоприёмник, блок цифровой обработки сигналов и систему питания. Управление осуществляется через планшет с ПО RadioInspector. В комплекте: антенны на диапазон 6–30 ГГц (направленные и с круговой диаграммой), кабели для быстрого развёртывания, ударопрочный кейс. В расширенную комплектацию входит ноутбук с возможностью глубокой постобработки данных.
Технические параметры комплексов радиоконтроля Кассандра
| Название | Кассандра ТМ30 | Кассандра ТМ9 | Кассандра С30 | Кассандра С9 |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-30 ГГц | 9 кГц-9 ГГц | 6 ГГц-30 ГГц | 25 МГц-9 ГГц |
| Назначение |
Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
||
| Скорость перестройки | более 160 ГГц/сек | 20 ГГц/сек | ||
| Полоса анализа | 40 МГц | 4 МГц | ||
| Полоса записи IQ | 40 МГц | 4 МГц | ||
| Тип интерфейса | LAN 1GbE | USB 2.0 | ||
|
Типы анализируемых стандартов связи |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (цифровые DVB-T2, DVB-T и аналоговые NTSC, PAL, SECAM) |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (аналоговые NTSC, PAL, SECAM) |
||
| Время работы от АКБ | не менее 4 часов | не менее 4,5 часов | не менее 6 часов | не менее 6 часов |
| Габариты моноблока | 500х295х50 мм | 295х295х50 мм | 320х142х55 мм | 320х142х55 мм |
| Вес моноблока | 4,5 кг | 4,1 кг | 3,5 кг | 3,5 кг |

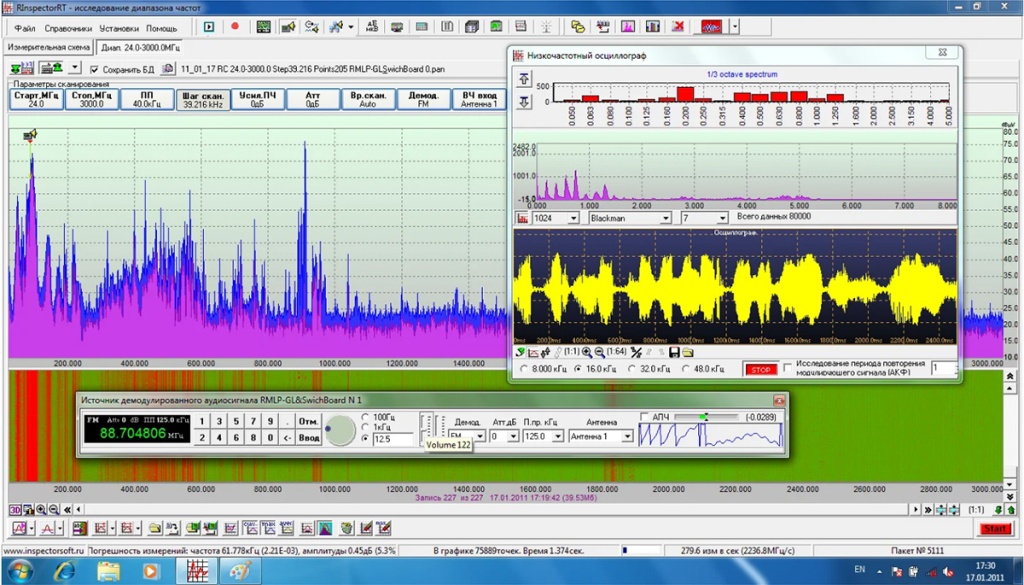

Функциональные возможности ПО RadioInspector
- Гибкие задания на сканирование с настраиваемой полосой пропускания от 305 Гц до 39 кГц и аттенюатором 0/10/20/30 дБ.
- Панорамы спектра (текущие, максимальные, усреднённые значения) с 2D/3D-визуализацией без ограничений по времени записи.
- Автоматическая идентификация: DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM, UMTS, ZigBee, демодуляция AM/FM и видеосигналов.
- Интеллектуальный порог: адаптивная линия порога, фиксация превышения для исключения ложных срабатываний на шумах.
- Запись фонограмм аудиосигнала с предысторией (5 секунд до события) и автоматическая запись при превышении порога.
- ВЧ-анализатор спектра, осциллограф, низкочастотный и октавный анализаторы для детального изучения демодулированных сигналов.
- Сохранение результатов (спектрограммы, пеленги) с возможностью отложенного анализа и сравнения с эталонными панорамами.

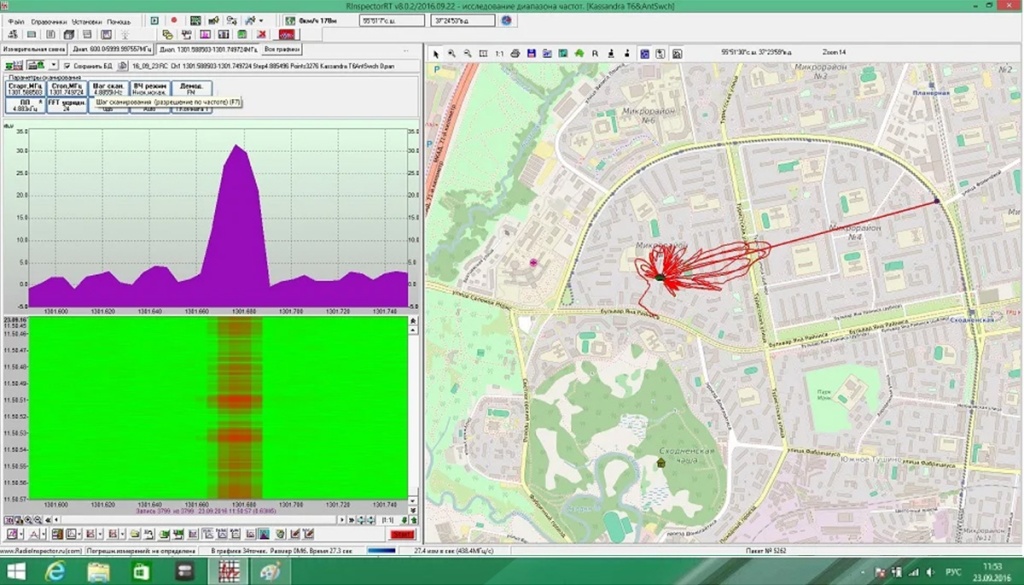

В режиме амплитудной пеленгации оператор выбирает цель на панораме спектра. Вращая направленную антенну с электронным компасом на 360°, система в реальном времени строит диаграмму направленности на источник излучения, а при использовании GPS/ГЛОНАСС фиксирует координаты оператора. Это обеспечивает высокую точность локализации даже в сложной электромагнитной обстановке.
Как купить комплекс радиомониторинга Кассандра C9
Мы предлагаем Комплекс радиомониторинга Кассандра C9 в различных комплектациях с доставкой по России транспортными компаниями. Если вас интересуют комплексы радиомониторинга, мы можем провести для вас демонстрацию и тестирование данного комплекса в нашем шоу-руме. Договориться о тестировании можно по тел.: +7(495) 151-84-38. Кроме того, вы можете выбрать другие радиокомплексы на сайте именно под ваши задачи от стационарных решений до мобильных пеленгаторов. Проконсультируем по выбору оптимальной конфигурации.
| Общие параметры: | |
| Исполнение | моноблок |
| Детектирование стандартов цифровой связи | DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM (2G), UMTS (3G), ZigBee |
| Диапазон частот | 25-9000 МГц |
| Определение цифровых идентификаторов в каналах связи | да, MAC, LAP, RFPI адреса и т.п. |
| Функция GEO (геолокация) | ОПЦИЯ Кассандра-С6 (расширенный комплект) – портативный комплекс амплитудной пеленгации с возможностью загрузки электронных карт местности в реальном времени |
| Зона обнаружения | - |
| Удалённое управление | планшет / ноутбук |
| Режим цифрового анализа | да |
| Антенный коммутатор | С комплексом поставляется комплект антенн на диапазон от 6 до 30 ГГц (с круговой диаграммной направленности и направленные) и комплект соединительных кабелей |
| Основные хар-ки прибора: | |
| Максимальная скорость сканирования | при ПП 10 кГц 2000 МГц/с |
| Чувствительность | каждого канала РПУ по входу в диапазоне частот от 25 до 9000МГц –158 дБм/Гц |
| Динамический диапазон | РПУ по интермодуляционным искажениям 3-го порядка при отношении сигнал/шум (10±1) в диапазоне частот от 25 до 9000МГц - 75 дБ |
| Максимальное разрешение по частоте | 31 Гц |
| Полосы пропускания | настраиваемая, от 305 Гц до 39,062 кГц |
| Питание | сеть 100÷240В, 50/60Гц, автономное |
| Работа от АКБ | не менее 6 ч |
| Габариты и вес: | |
| Вес | 3500 г вес основного блока |
| Длина | 320 мм |
| Ширина | 55 мм |
| Толщина | 142 мм |
| Заводские данные: | |
| Условия эксплуатации | от +5 до +45 |
| Гарантия | 12 мес |
| Страна-производитель | Россия |
| Особенности и доп.характеристики: | |
| Вид сигналов демодуляции | AM, FM, PAL, SECAM, NTSC, APCO25, DMR, TETRA |
| Ширина полосы демодуляции | настраиваемая, 305 Гц- 4000 кГц |
| Ослабление аттенюатора РПУ | 0, 10, 20, 30дБ |
| Процессор | Частота не менее 1,66 ГГц |
| Оперативная память | 8 ГБ |
| Дисплей | Сенсорный |
| Разрешение экрана | Не менее 1920 x 1080 |
| Диагональ экрана | 11"- 13" |
| Габариты блока управления (планшетного компьютера) | Не более 300 x 210 x 10 мм |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
| Комплект ОСНОВНОЙ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ, ноутбук-трансформер 14” | 1 компл. |
| ПО RadioInspectorRT с опцией DTest | 1 шт. |
| Антенна АШП-30, 20-12000 МГц | 1 шт. |
| Рукоять с креплением для антенны | 1 шт. |
| Антенна направленная АШН-2060, 20-600 МГц | 1 шт. |
| Антенна направленная АШН-60600, 600-6000 МГц | 1 шт. |
| Кабель высокочастотный 1.3 м | 1 шт. |
| Кабель управления USB | 2 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Плечевой ремень | 1 шт. |
| Разгрузка плечевая | 1 шт. |
| Кейс-укладка | 1 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Комплект РАСШИРЕННЫЙ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ, ноутбук-трансформер 14” | 1 компл. |
| Управляющая ПЭВМ, ноутбук | 1 компл. |
| ПО RadioInspectorRT с опциями DTest и GEO | 1 шт. |
| ПО RadioInspectorRP с опцией GEO | 1 шт. |
| Антенна АШП-12, 20-12000 МГц | 1 шт. |
| Рукоять с креплением для антенны, с электронным компасом | 1 шт. |
| Рукоять с креплением для направленной антенны | 1 шт. |
| Кабель высокочастотный 1.3 м | 1 шт. |
| Кабель высокочастотный 7 м | 1 шт. |
| Антенна направленная АШН-2060, 20-600 МГц | 1 шт. |
| Антенна направленная АШН-60600, 600-6000 МГц | 1 шт. |
| GPS/Glonass-приёмник | 1 шт. |
| Кабель управления USB | 2 шт. |
| Плечевой ремень | 1 шт. |
| Разгрузка полевая | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Разветвитель USB (адаптер USB/LAN) | 1 шт. |
| Кейс-укладка | 1 шт. |
| Сумка-укладка | 1 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Комплект ЭКСПЕРТ: | |
| Блок основной | 1 шт. |
| Управляющая ПЭВМ, ноутбук-трансформер 14” | 1 компл. |
| Управляющая ПЭВМ, ноутбук | 1 компл. |
| ПО RadioInspectorRT с опциями DTest и GEO | 1 шт. |
| ПО RadioInspectorRP с опцией GEO | 1 шт. |
| ПО IQ_ProcessPRO с опциями DTest и Demod | 1 шт. |
| ПАК RadioInspector WiFi-GEO/DF c GPS/Glonass приемником | 1 компл. |
| Антенна АШП-12, 20-12000 МГц | 1 шт. |
| Рукоять с креплением для антенны, с электронным компасом | 1 шт. |
| Рукоять с креплением для направленной антенны | 1 шт. |
| Кабель высокочастотный 1.3 м | 1 шт. |
| Кабель высокочастотный 7 м | 1 шт. |
| Антенна направленная АШН-2060, 20-600 МГц | 1 шт. |
| Антенна направленная АШН-60600, 600-6000 МГц | 1 шт. |
| GPS/Glonass-приёмник | 1 шт. |
| Кабель управления USB | 2 шт. |
| Плечевой ремень | 1 шт. |
| Разгрузка полевая | 1 шт. |
| Манипулятор "мышь" | 1 шт. |
| Головные телефоны | 1 шт. |
| Разветвитель USB (адаптер USB/LAN) | 1 шт. |
| Кейс-укладка | 1 шт. |
| Сумка-укладка | 1 шт. |
| Зарядное устройство | 1 шт. |
| ПО RadioInspectorRT с руководством на CD диске | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
