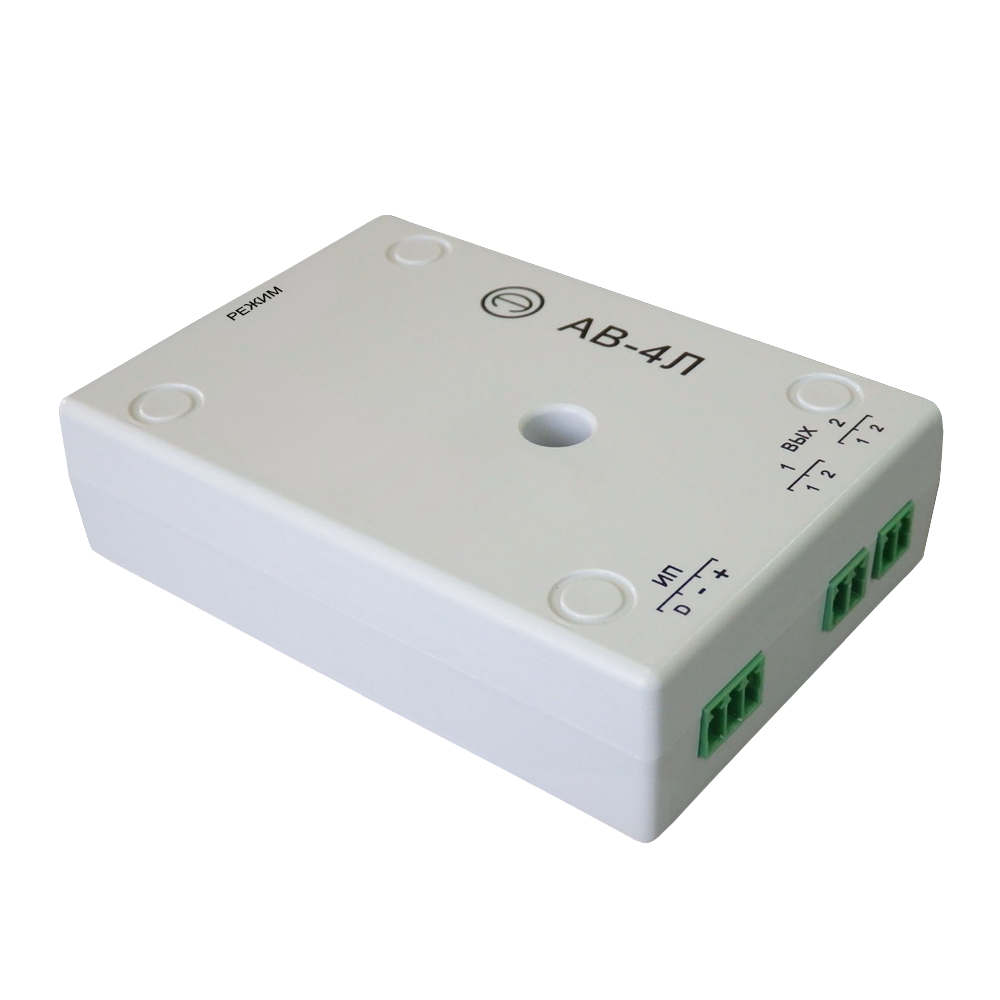

Генераторный блок Соната АВ-4Л
- Рабочий диапазон частот 90–11200 Гц;
- Подключение до 36 вибровозбудителей СП-4Л;
- Два независимых шумовых канала;
- Интерфейс управления ReBus-4;
- Диапазон регулирования уровней 6-10 дБ;
- Габаритные размеры 94×65×28 мм;
- Светодиодная индикация режима работы;
- Энергонезависимая память профилей защиты;
- Температура эксплуатации от +5° до +40°C;
- Входит в состав системы Соната АВ-4Б.
Техническое средство защиты речевой информации от утечки по оптико-электронному каналу Соната АВ-4Л – это специализированное устройство, предназначенное для эффективного противодействия съему акустической информации через оконные стекла. Прибор защищает помещение, создавая вибрационный шумовой сигнал непосредственно в ламелях оконных жалюзи. Это маскирует речевые сигналы и делает их невозможными для расшифровки через лазерные микрофоны. Устройство является ключевым компонентом сертифицированной системы активной защиты Соната АВ-4Б, что гарантирует его надежность и соответствие требованиям ФСТЭК России.
Принцип работы системы защиты Соната АВ-4Л
Комплекс Соната АВ-4Л состоит из центрального генераторного блока Соната АВ-4Л и вибровозбудителей Соната СП-4Л, которые монтируются на ламели. Генератор создает шумовой сигнал в широком частотном диапазоне 90–11200 Гц, который через вибровозбудители передается на жалюзи. Возникающие вибрации маскируют речевые колебания, создавая акустический «щит» от потенциальных средств подслушивания.

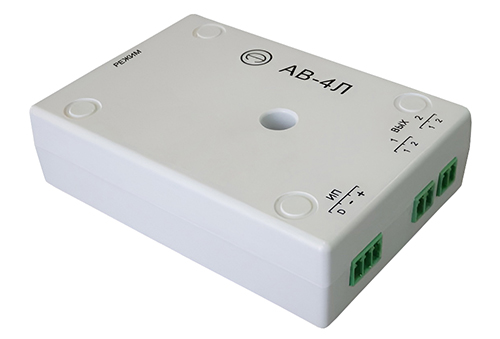

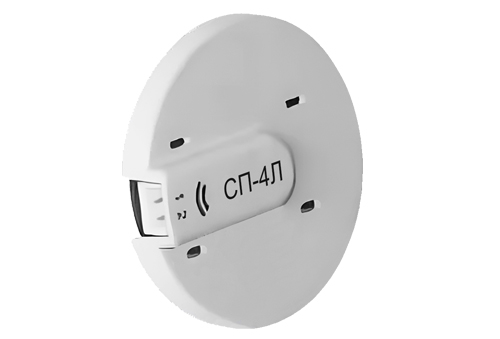

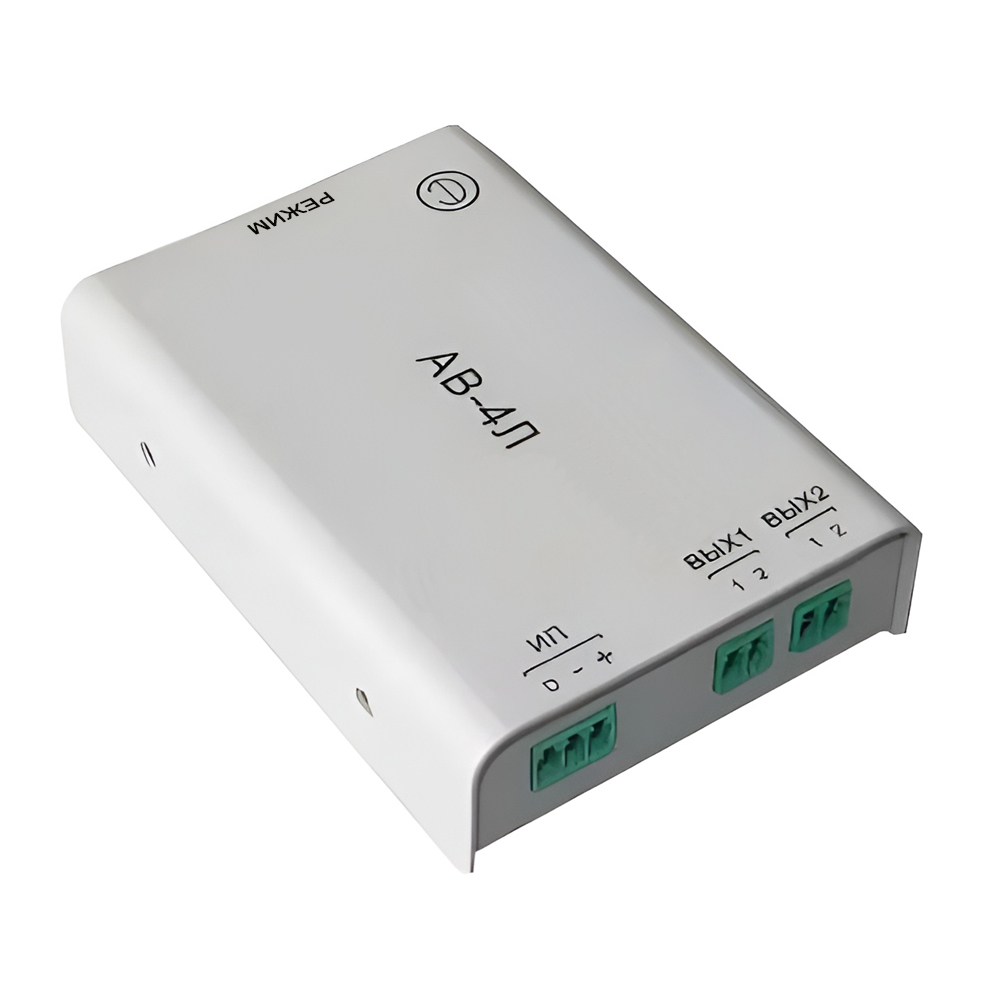

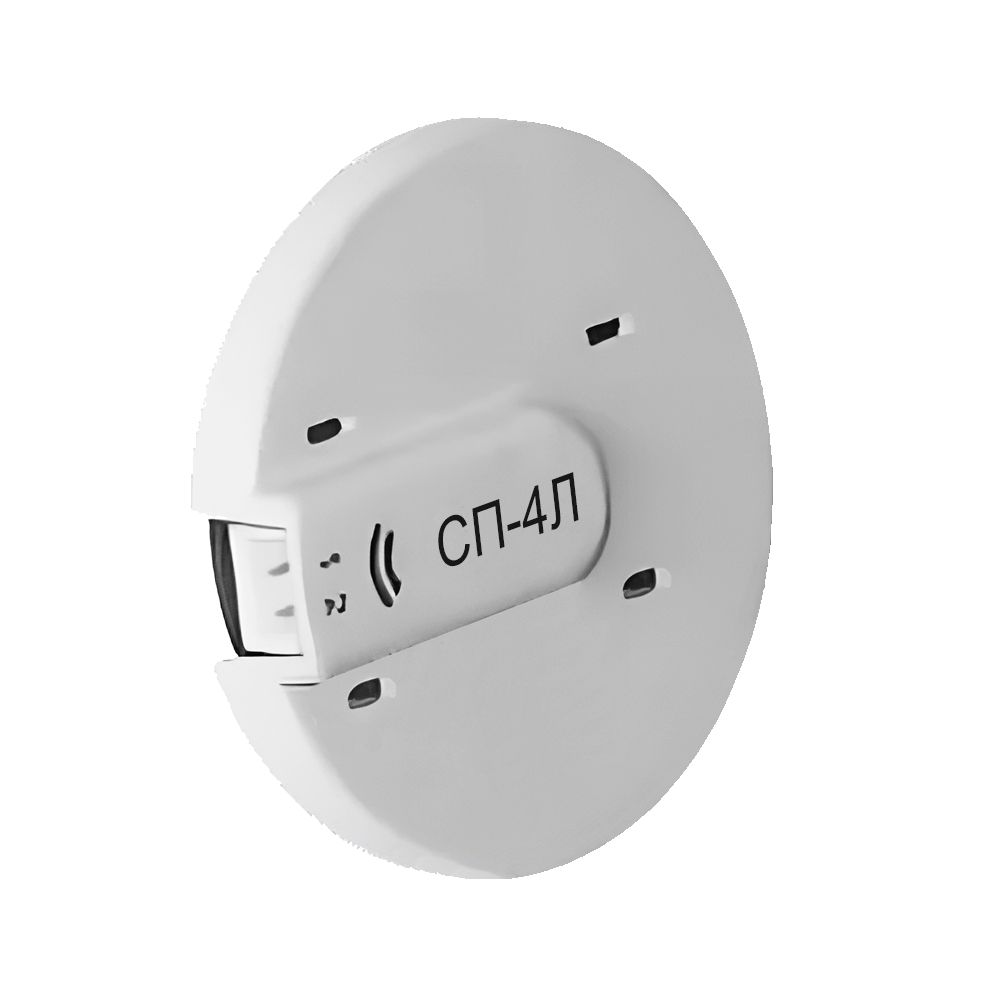

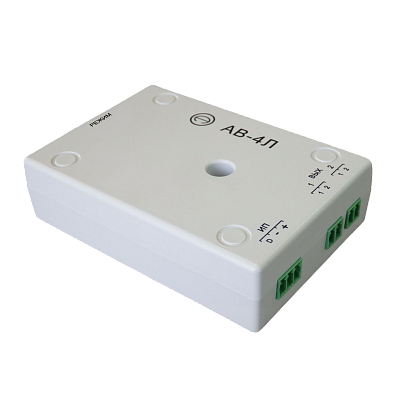

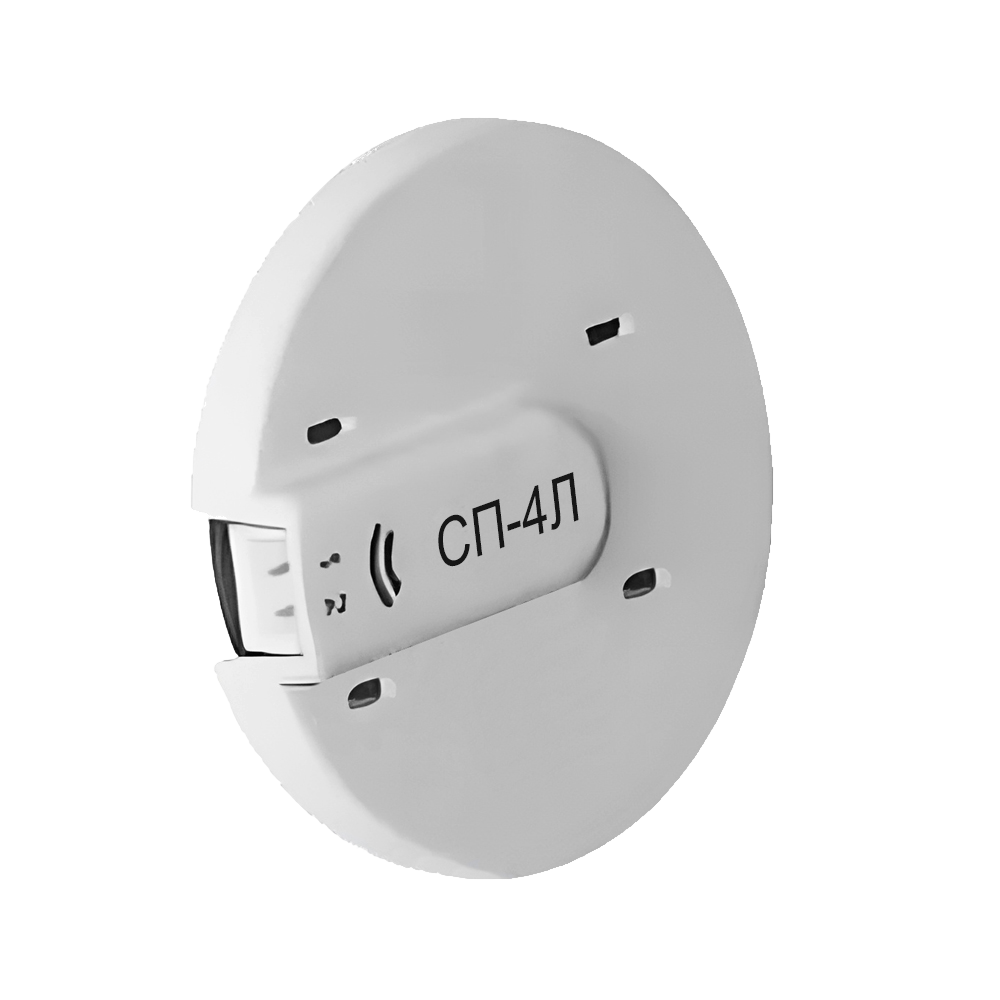

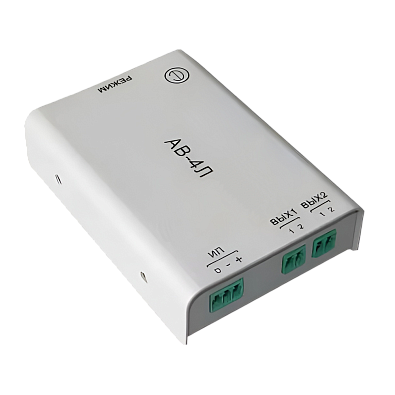

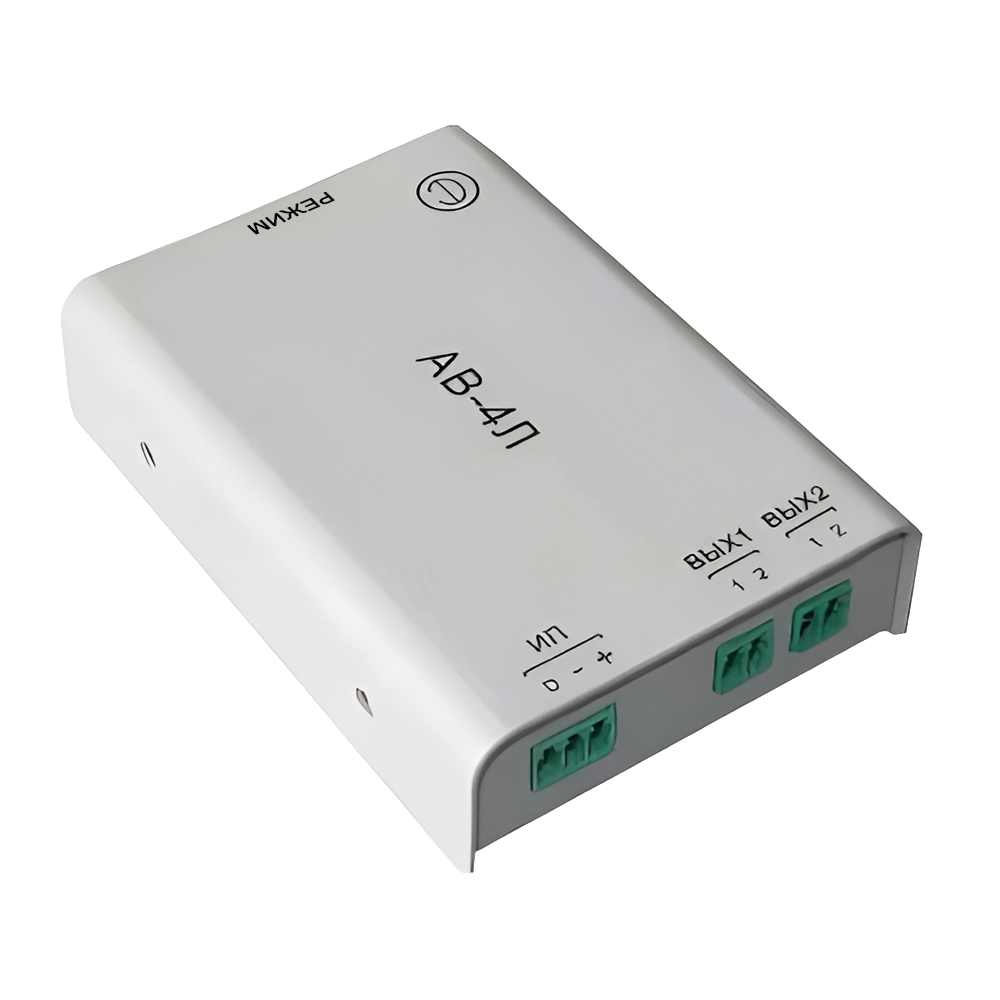

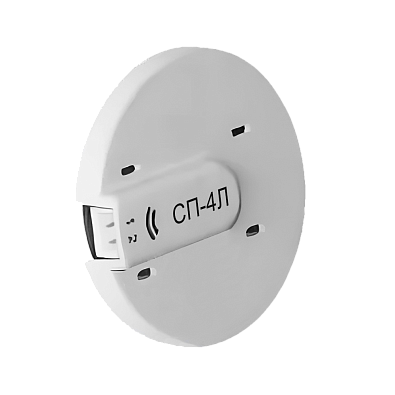

| Генераторный блок Соната АВ-4Л | Вибровозбудитель Соната СП-4Л |
|
|
Ключевые особенности генераторного блока Соната АВ-4Л
- Сертифицированное решение в составе комплекса Соната АВ-4Б;
- Широкий рабочий диапазон частот 90–11200 Гц;
- Возможность подключения до 36 вибровозбудителей;
- Гибкая регулировка уровней сигнала и настройка профилей защиты;
- Интуитивно понятная индикация режимов работы;
- Простой монтаж на стандартные оконные жалюзи.

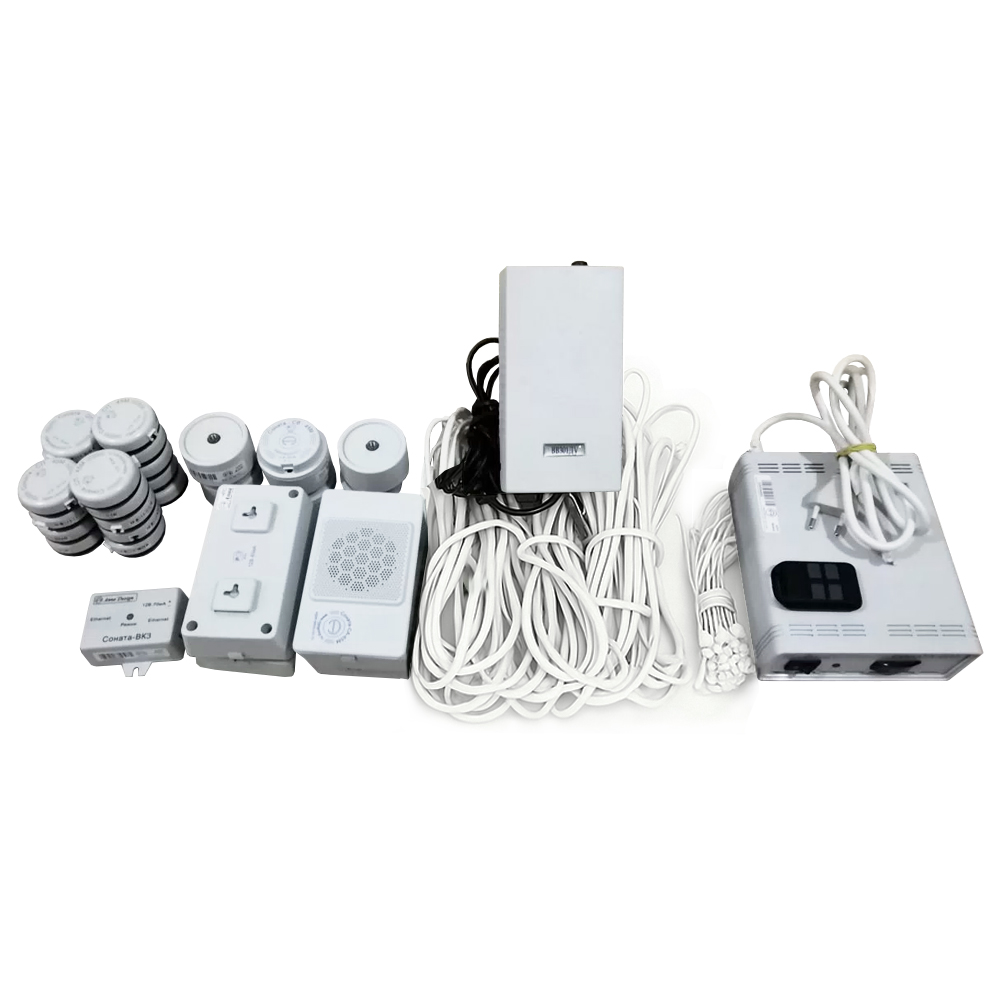

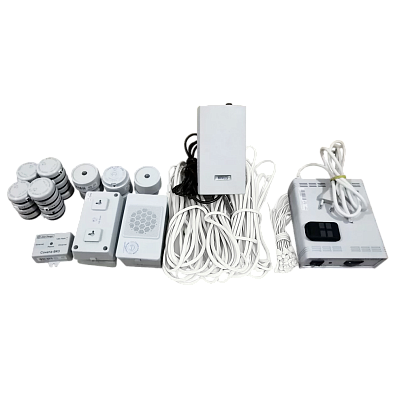

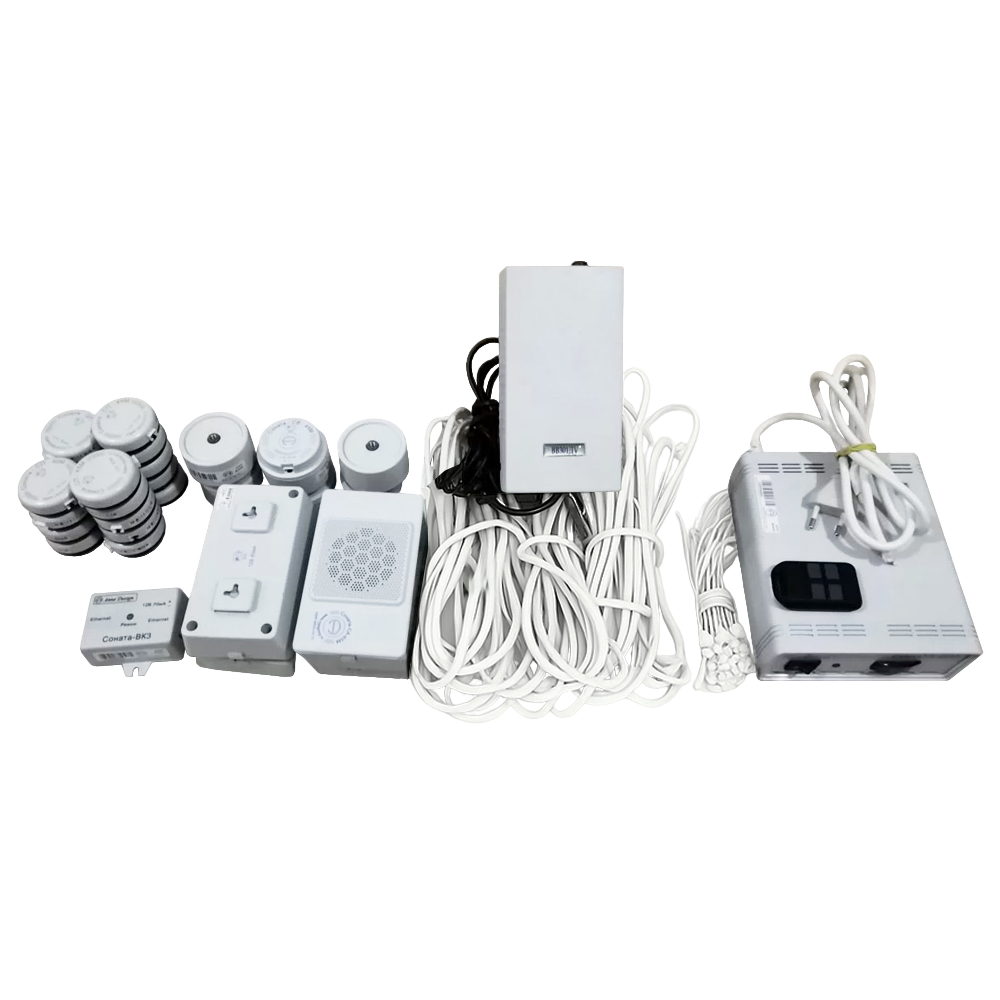

Комплектация и применение системы акустической защиты Соната АВ-4Л
| Наименование | Количество | Примечание |
|---|---|---|
| Генераторный блок АВ-4Л |
1 шт. (1 на 36 вибровозбудителей) |
Обязательный элемент. Количество чётное, зависит от числа ламелей. |
| Вибровозбудитель СП-4Л |
10 ... 36 шт. (по числу ламелей) |
Обязательный элемент. |
| Соединительные кабели |
1/2 шт. (по типу раздвижения ламелей) |
Обязательный элемент. Разъёмов столько же, сколько вибровозбудителей. |
| Блок питания и управления ИП4.х |
1 на 5(15) генераторных блоков (5 для ИП-4.3, 15 для ИП-4.1) |
Необходим, если нет комплекса Соната АВ-4Б |
| Пульт управления Соната ДУ-4.3 | 1 на комплекс Соната АВ-4Б | Необязательный элемент. |
Управление и контроль работы устройства могут осуществляться как локально, так и дистанционно через специализированное ПО «Камертон». Это делает систему гибкой и адаптируемой под конкретные требования объекта защиты.
Схема автономного подключения
Для случаев, когда на объекте не развернута полноценная система Соната АВ-4Б, предусмотрен вариант автономного использования генератора. На приведенной ниже схеме наглядно показано, как правильно подключить все компоненты комплекта - генераторный блок, вибровозбудители и блок питания - для создания самостоятельной системы защиты.
Монтаж на оконные жалюзи
Особое внимание при установке системы уделяется правильному размещению вибровозбудителей на ламелях. От точности монтажа зависит эффективность создания защитного акустического поля. На изображении ниже показан рекомендуемый способ крепления элементов, обеспечивающий оптимальный контакт и передачу вибрационного сигнала по всей поверхности жалюзи.
Как купить Соната АВ-4Л с доставкой
Вы можете приобрести генераторный блок Соната АВ-4Л и другие компоненты системы в нашем интернет-магазине. Мы предлагаем технику по цене не выше, чем у производителя. Доставка по России осуществляется через надежные транспортные компании, а для заказчиков в Москве действует бесплатная курьерская доставка. Если у вас возникли вопросы по характеристикам, комплектации или монтажу, наши специалисты готовы проконсультировать вас по телефону или онлайн в чате с менеджером.
| Характеристика | Значение |
| Рабочий диапазон частот, Гц | 90 ... 11 200 |
| Параметр Значение Рабочий диапазон частот, Гц 90 ... 11 200 Диапазон регулирования октавных уровней, дБ, не менее | 6 ^1) |
| Диапазон регулирования интегрального уровня, дБ, не менее | 10 |
| Максимальное число подключаемых вибровозбудителей, шт. | 36 ^2) |
| Количество шумовых выходов, шт. | 2 |
| Интерфейс управления | ReBus-3 |
| Напряжение электропитания, В | 10 – 14 |
| Ток, потребляемый генераторным блоком "АВ-4Л" от линии питания, мА, не более | 100 |
| Интерфейс удаленного мониторинга | Нет |
| Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств | СПО "Камертон"*) |
| Программное обеспечение для удаленного мониторинга элементов Системы | Нет |
| Габаритные размеры, мм, не более | Габариты и вес изделий |
| Условия эксплуатации: температура окружающей среды относительная влажность воздуха | от +5 до +40ºС до 80% при температуре +25ºС |
| Индикация на генераторном блоке "АВ-4Л" | светодиодная |
| Индикация на других элементах Системы | комбинированная |
| Габаритные размеры,генераторный блок "АВ-4Л" | 94 х 65 х 28 |
| Габаритные размеры вибровозбудитель "СП-4Л" | диаметр 48 высота 14 |
| Рабочая температура | от +5 до +40ºС |
| Относительная влажность воздуха | до 80% при температуре +25ºС |
| ширина х длина(max) х толщина, мм | 88 х 1600 х 0,25 ^3) |
| материал | окрашенный металл |
| подвес | вертикально |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
