Генераторный блок Соната АВ-4М
- Рабочий диапазон частот 90–11200 Гц;
- Подключение до 36 вибровозбудителей ВИ-4.1;
- Два независимых шумовых канала;
- Интерфейс управления ReBus-4;
- Диапазон регулирования уровней 6-10 дБ;
- Габаритные размеры 94×65×28 мм;
- Светодиодная индикация режима работы;
- Энергонезависимая память профилей защиты;
- Температура эксплуатации от +5° до +40°C;

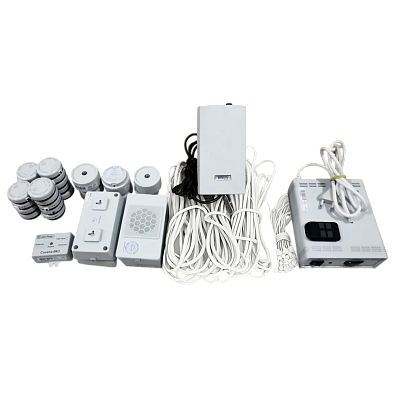

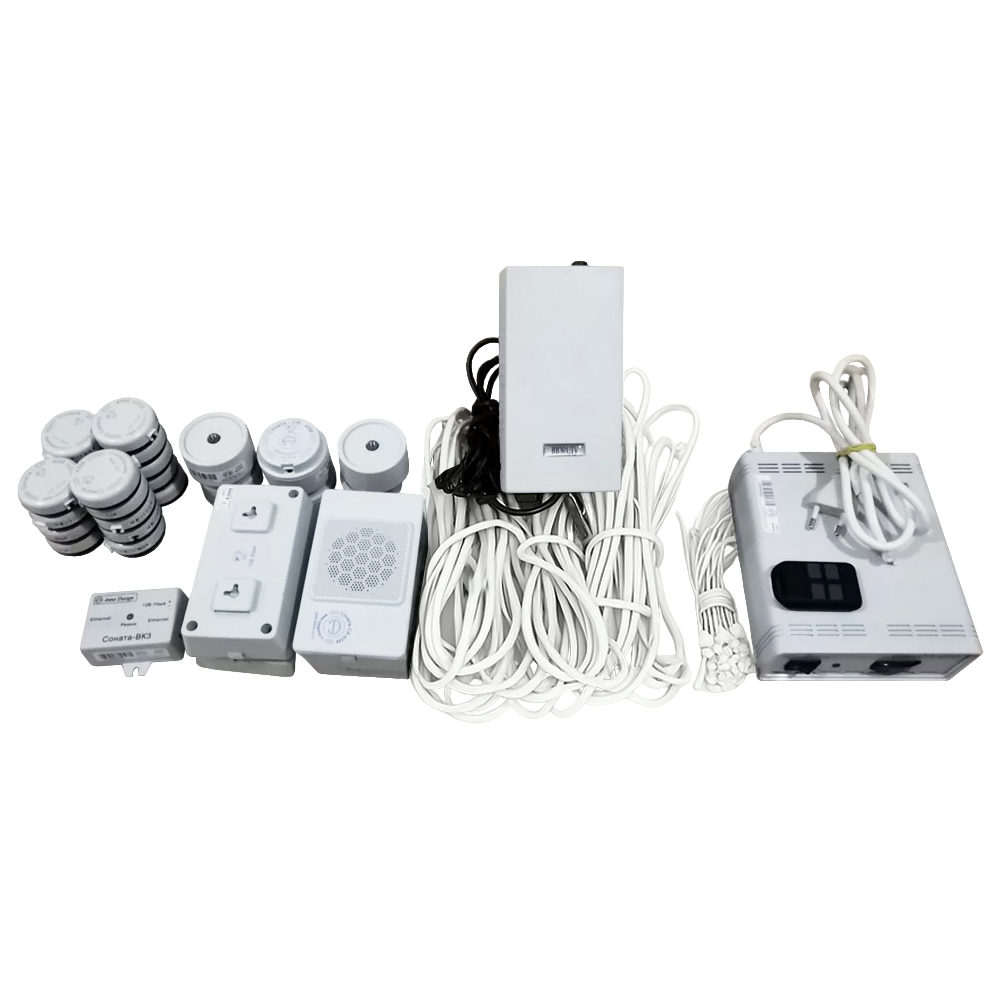

- Входит в состав системы Соната АВ-4Б.
Техническое средство защиты речевой информации от утечки по виброакустическому каналу Соната АВ-4М предназначено для защиты конфиденциальных переговоров в специализированных помещениях. Система блокирует возможность съема информации через вибрации окон, стен, мебели и других конструкций, которые могут регистрироваться специальной разведывательной аппаратурой. Прибор создает вибрационный шумовой сигнал в ламелях оконных жалюзи, маскируя речевые сигналы. Устройство является ключевым компонентом сертифицированной системы активной защиты Соната АВ-4Б и соответствует требованиям ФСТЭК России.
Принцип работы системы защиты Соната АВ-4М
Комплекс Соната АВ-4М генерирует специальные шумовые сигналы, которые подаются на вибровозбудители Соната ВИ-4.1, устанавливаемые на окна, стены. Создаваемые ими вибрации маскируют речевые сигналы, делая их недоступными для съема разведывательной аппаратурой. Система обеспечивает эффективную защиту от утечки информации по виброакустическому каналу даже при прямой видимости.

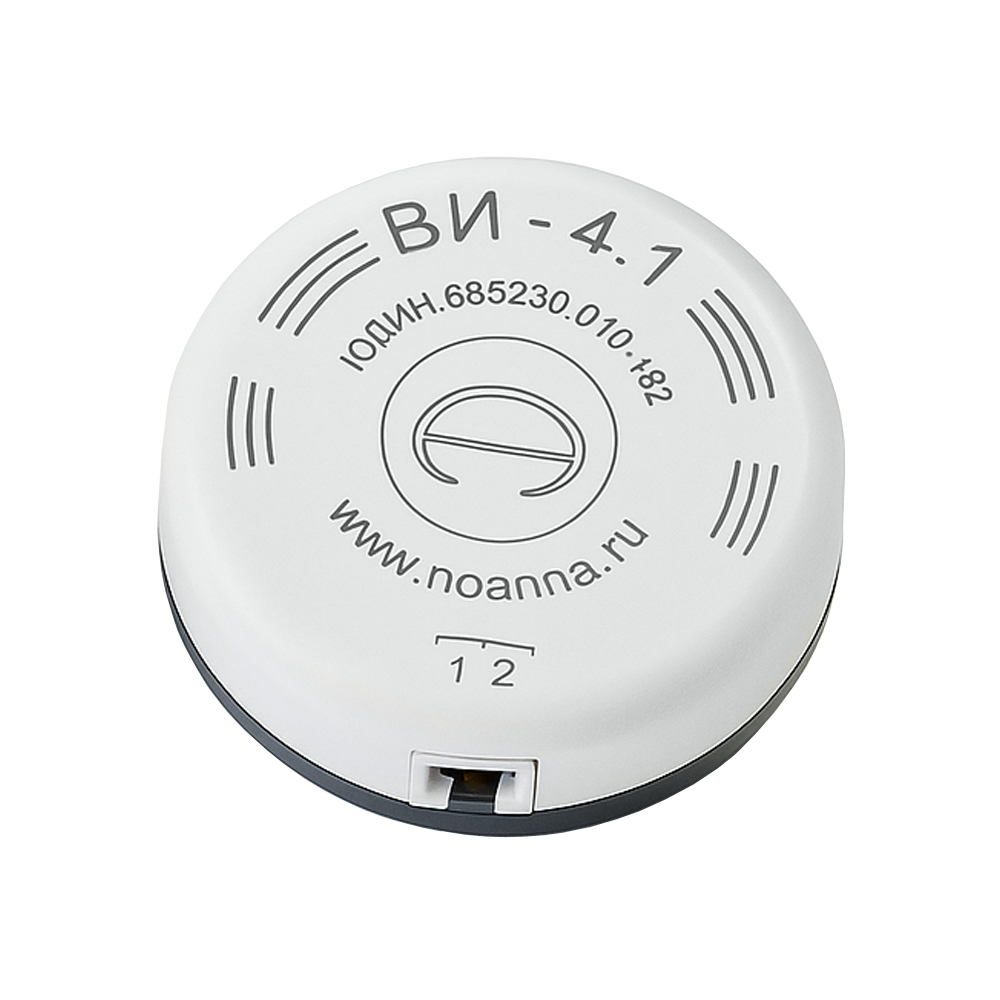

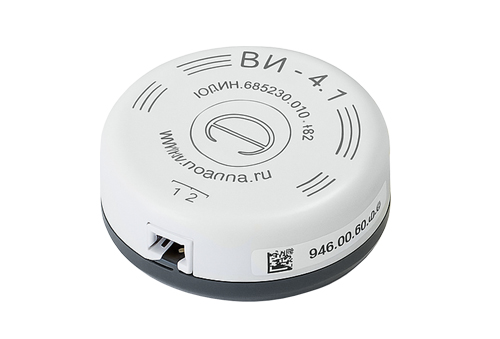

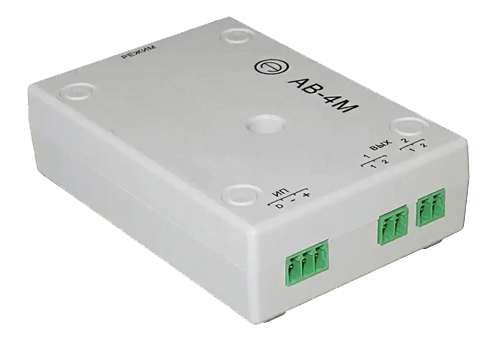

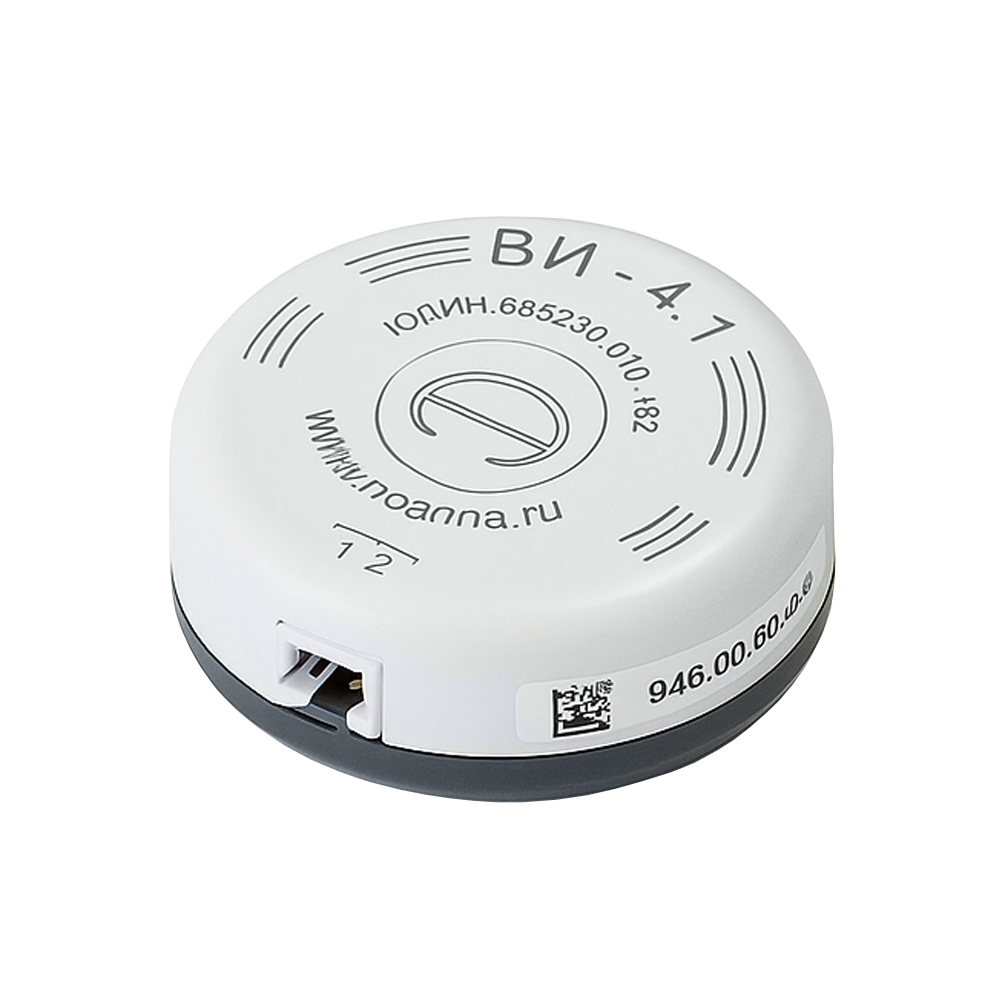

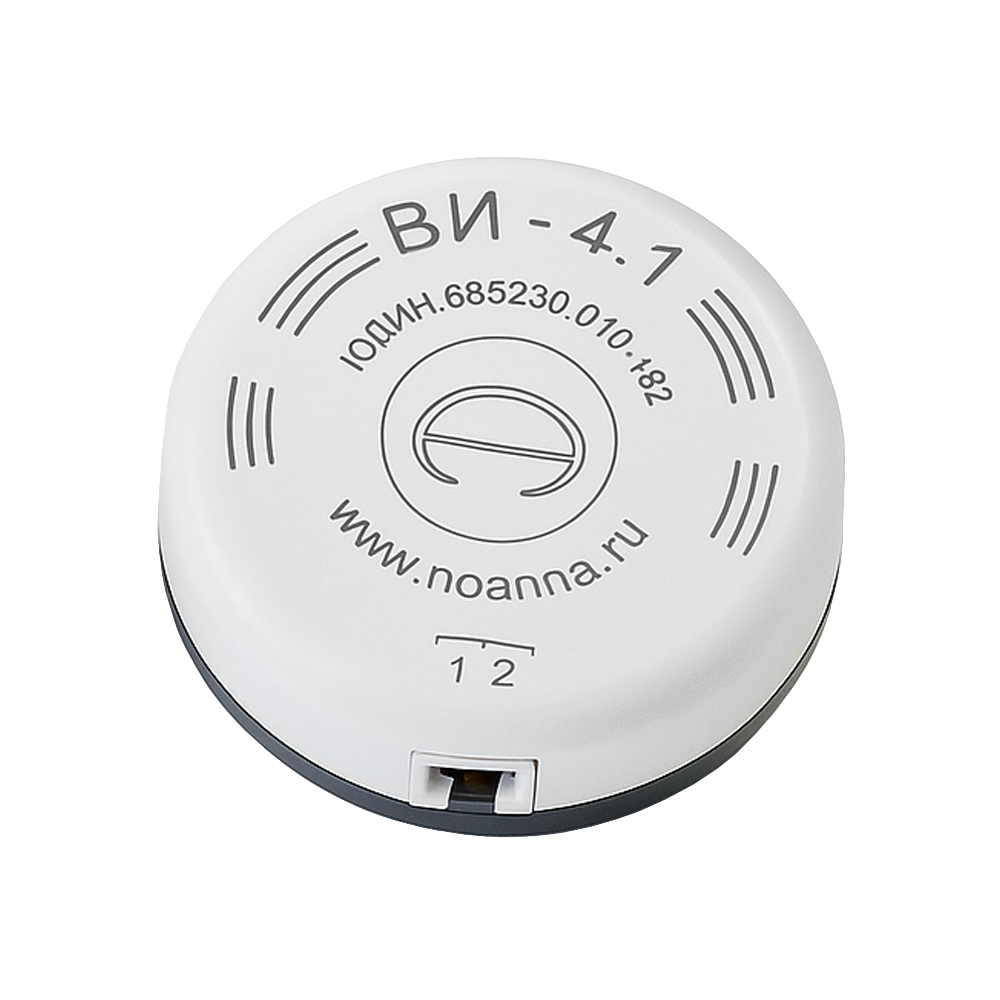

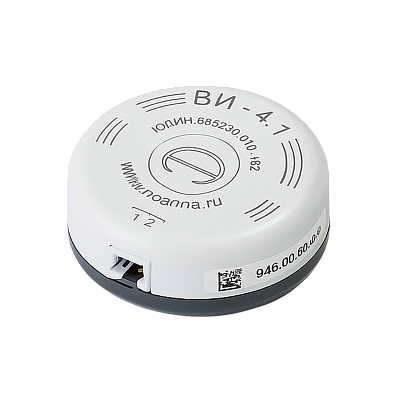

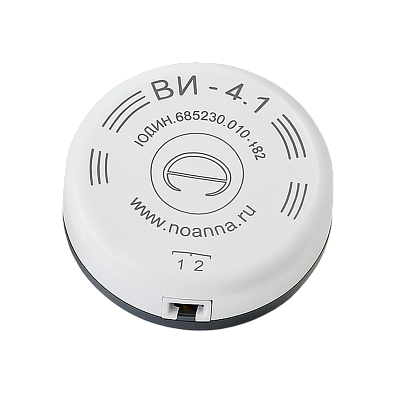

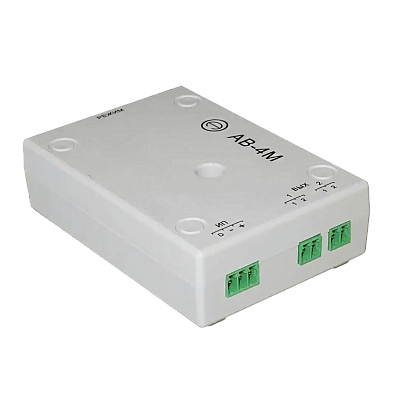

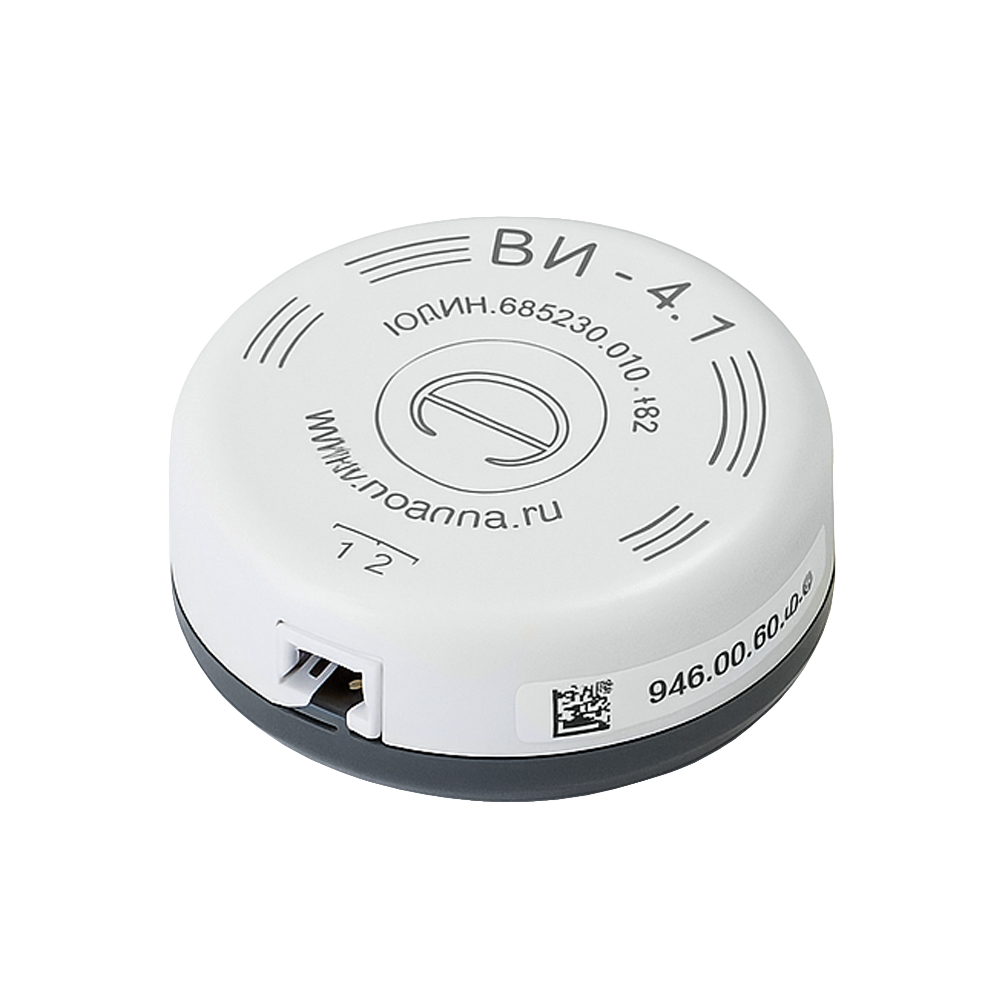

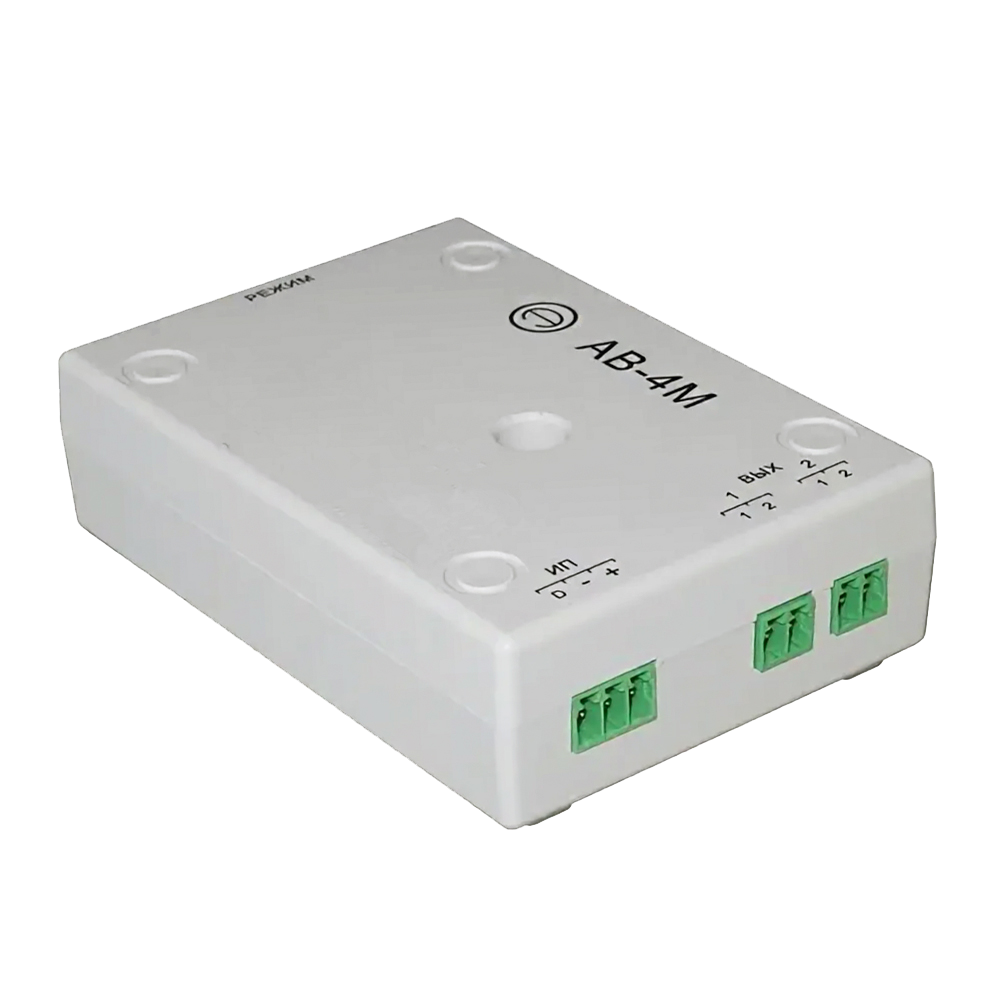

| Генераторный блок Соната АВ-4М | Вибровозбудитель Соната ВИ-4.1 |
|
|
Ключевые особенности генераторного блока Соната АВ-4М
- Широкий рабочий диапазон частот: от 90 до 11 200 Гц;
- Подключение до 36 вибровозбудителей для защиты помещений большой площади;
- Два статистически независимых шумовых канала для повышения эффективности;
- Компактные габариты генераторного блока и вибровозбудителей;
- Простое управление и интеграция в систему Соната АВ-4Б;
- Энергонезависимая память для хранения профилей защиты.

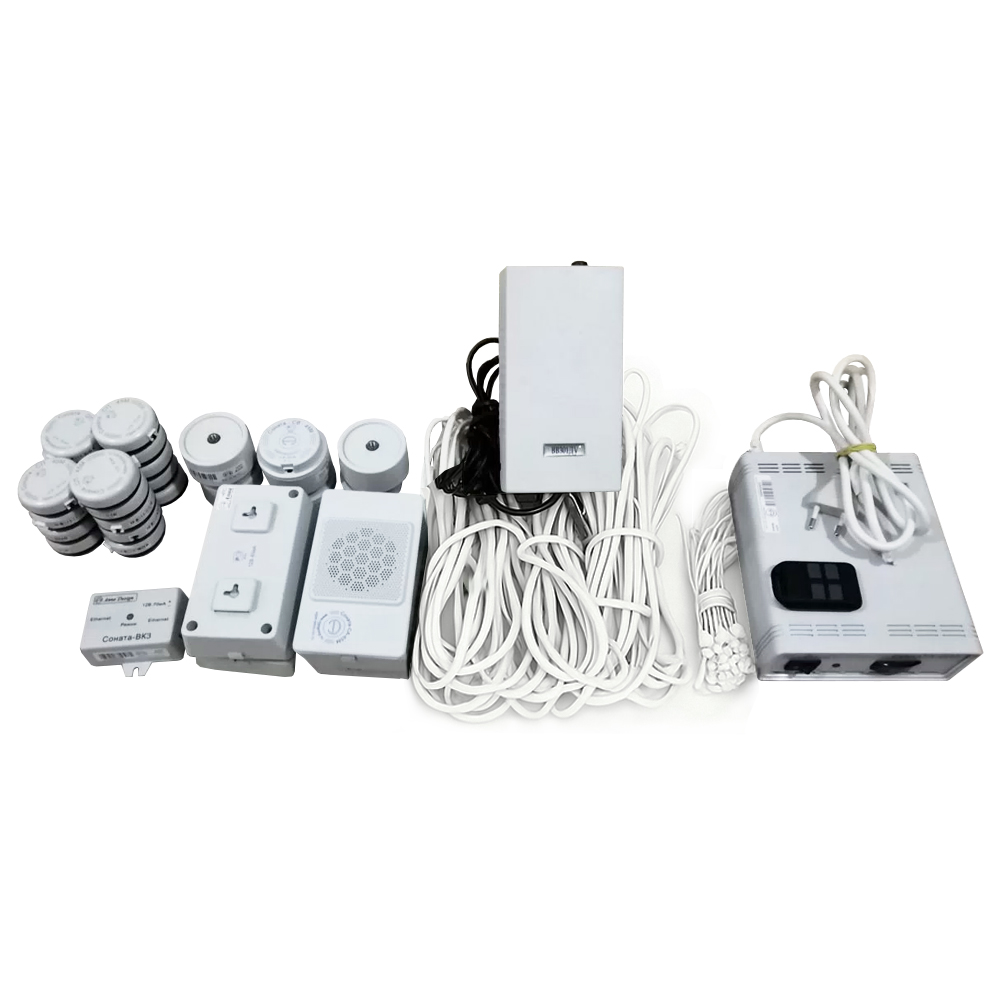

Комплектация и применение системы акустической защиты Соната АВ-4М
| Наименование | Количество |
|---|---|
| Генераторный блок Соната АВ-4М | 1 шт. |
| Вибровозбудитель Соната ВИ-4.1 | до 36 шт. |
| Клеммник 15EDGK-3.5-03P-14-00AH | 1 шт. |
| Клеммник 15EDGK-3.5-02P-14-00AH | 2 шт. |
| Кабель групповой ВИ-4.1 код 895 (ШВВП 2х0,5, бухта 50 м) | опция |
| Кабель с разъемом ВИ-4.1 код 896 (КСПВГ 2 х 0,2 длина 60см, разъем CНU-02) | опция |
Монтаж системы выполняется квалифицированными специалистами с учетом рекомендаций. Размещение вибровозбудителей осуществляется на оконных стеклах, стенах и других конструкциях для создания равномерного защитного поля. Подключение оборудования производится через штатные клеммники, при этом соседние вибровозбудители подключаются к разным каналам для исключения интерференционных помех.

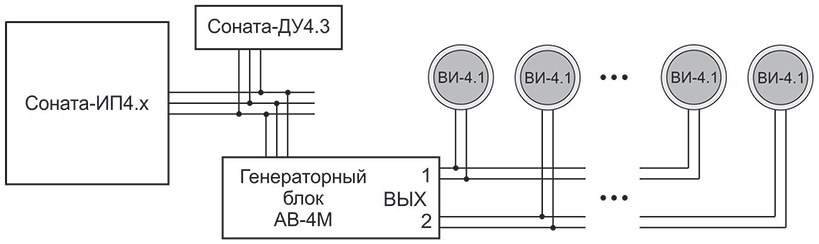

Схема соединений элементов комплекса Соната АВ-4М
ТСЗИ Соната АВ-4М используется как часть системы Соната АВ-4Б, если нужно установить сразу много вибровозбудителей ВИ-4.1 с одними настройками. Это позволит сэкономить на устройстве системы защиты, не снижая ее защитных качеств. При этом питание, контроль и управление АВ-4М идет от головной системы АВ-4Б. Максимальное количество ТСЗИ Соната АВ-4М в составе АВ-4Б может достигать 9 шт. (при использовании блоков электропитания и управления Соната ИП-4.1 и Соната ИП-4.2) и 3 шт. (при Соната ИП-4.3):
Вы можете визуально наблюдать за работой генераторного блока АВ-4М с помощью индикатора "РЕЖИМ". А общая информация о режиме работы и исправности считывается блоком питания Соната ИП-4.х и отображается на пульте Соната ДУ-4.3.
Купить генераторный блок Соната АВ-4М и другие компоненты
Вы можете приобрести техническое средство защиты речевой информации от утечки по виброакустическому каналу Соната АВ-4М, а также другие подобные системы в нашем интернет-магазине. Кроме того, Детектор Системс осуществляет установку данного оборудования на Вашем объекте. Квалифицированные менеджеры помогут рассчитать состав системы для конкретного помещения.
| Характеристика | Значение |
| Диапазон воспроизводимого шумового сигнала | 90 - 11200 Гц |
| Количество октавных полос для регулировки уровня мощности шума |
Диапазон регулирования октавных уровней не менее 6 дБ Диапазон регулирования интегрального уровня не менее 10 дБ |
| Максимальное количество излучателей | 18 + 18 |
| Электропитание | в составе Системы "Соната-АВ4Б" |
| Ток потребления | не более 150 мА |
| Рабочее напряжение | 10 - 14 В |
| Интерфейс управления | ReBus-3, ReBus-4 |
| Удаленный мониторинг | в составе Системы "Соната-АВ4Б" |
| Индикация |
- непосредственно на генераторном блоке "АВ-4М" светодиодная - на других элементах Системы комбинированная |
| Наличие сертификата ФСТЭК | да |
| Защита от использования оптико-электронных средств | - |
| Дополнительно | Количество шумовых выходов 2 шт. |
| Заводские параметры: | |
| Время непрерывной работы | непрерывно |
| Условия эксплуатации |
температура окружающей среды от +5 до +40ºС относительная влажность воздуха до 80% при температуре +25ºС |
| Гарантия | 24 мес |
| Страна-производитель | Россия |
| Габаритные размеры | 96 х 71 х 24 мм |
Просьба уточнять технические характеристики и комплектацию у продавца перед покупкой.
Инструкция к прибору ТСЗИ Соната АВ-4М (265.7 КБ)
Экспертное заключение Соната АВ-4Б (6.02 МБ)
